Renault Clio (2008+). Руководство - часть 56

ampoules

éclairage :

lampes

plafonnier ............................................................ (page courante)

5.23

Eclairage intérieur : remplacement des lampes (B85 - C85 - S85 - Renault)

Éclaireurs intérieurs (remplacement des lampes)

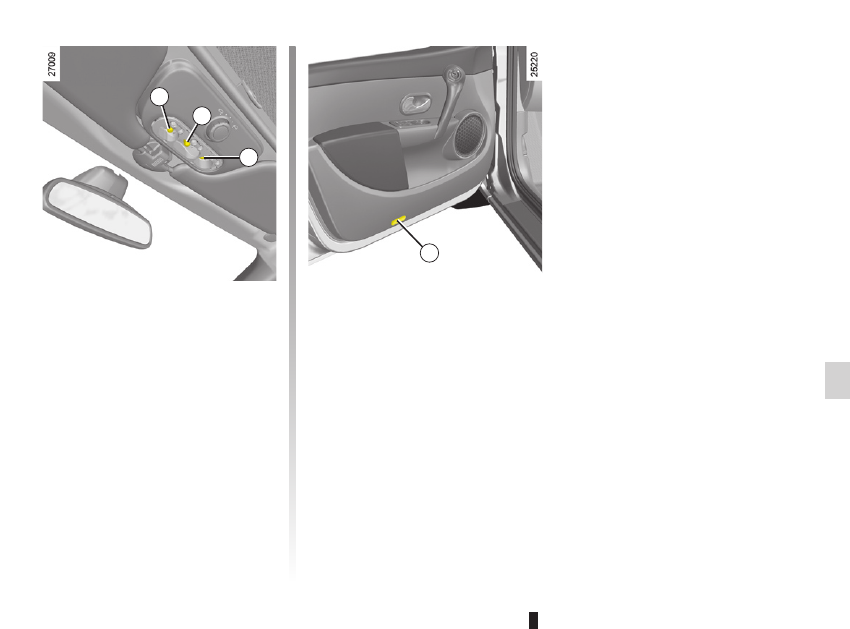

Фонари, встроенные в двери 2

Отсоедините  плафон  и  с  помощью  ав-

торучки  или  плоской  отвертки  выньте

лампу
Тип лампы: C5W.

Плафон

С помощью инструмента типа плоской от-

вертки отсоедините рассеиватель.
Извлеките перегоревшую лампу.
Тип лампы 1: W5W.

ОСВЕЩЕНИЕ САЛОНА: замена ламп

1

1

1

2

5.24

Eclairage intérieur : remplacement des lampes (B85 - C85 - S85 - Renault)

Нажмите на фиксатор 4, чтобы отсоеди-

нить патрон и получить доступ к лампе 5.
Тип  лампы:  цилиндрическая  с

концевым цоколем C5W.

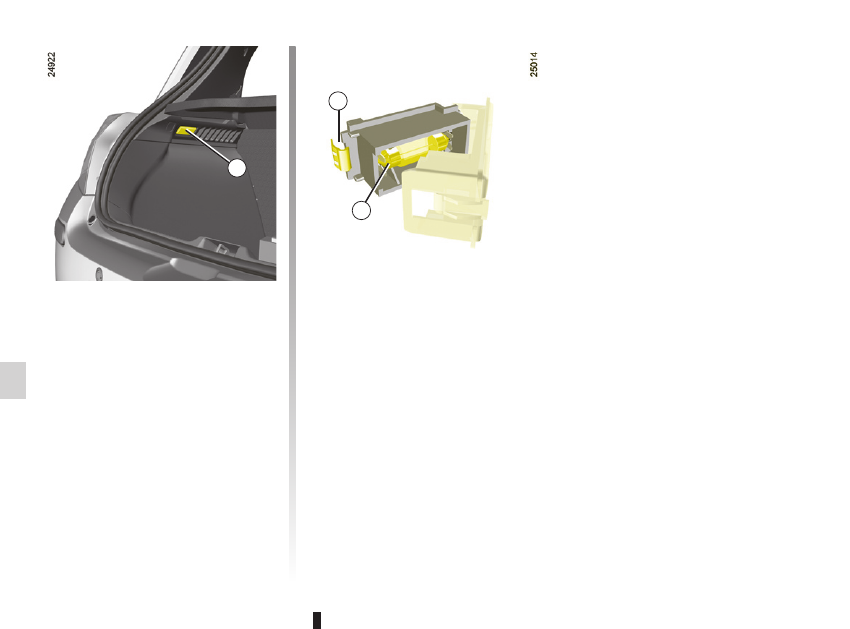

Освещение багажного

отделения

Снимите  при  помощи  инструмента  типа

плоской  отвертки  плафон 3,  нажав  на

лапки, расположенные с двух сторон пла-

фона.
Отсоедините плафон.

ОСВЕЩЕНИЕ САЛОНА: замена ламп

(продолжение)

3

4

5

5.25

Fusibles (B85 - C85 - S85 - Renault)

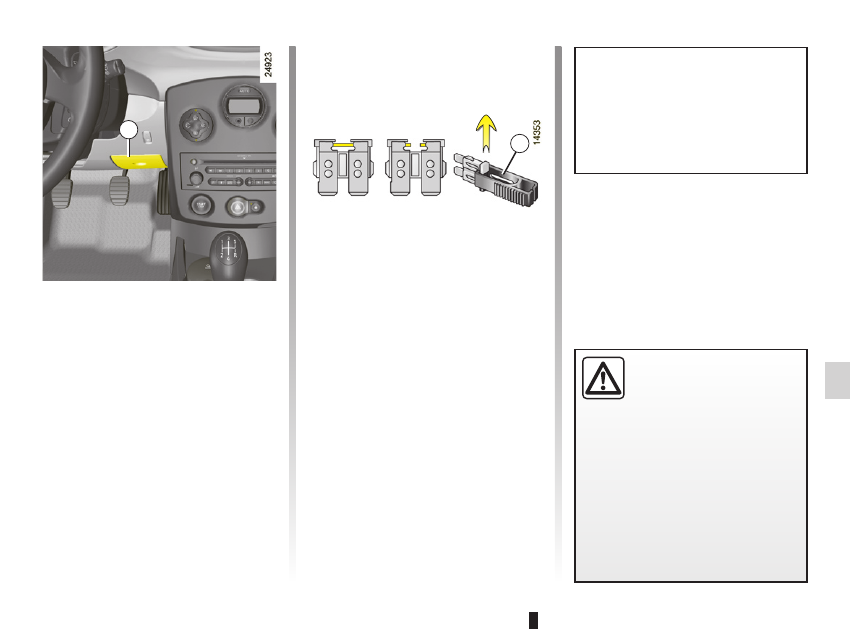

Извлеките  предохранитель  из  гнезда

при  помощи  пинцета  2,  находящегося  в

крышке.
Чтобы  извлечь  предохранитель  из  пин-

цета,  сдвиньте  его  в  сторону  (как  пока-

зано на рисунке).
Свободные гнезда для предохранителей

использовать не рекомендуется.

Fusibles

Проверьте соответствующий

предохранитель  и  при  не-

обходимости

замените  его

обязательно новым, имею-

щим тот же номинал.
Предохранитель  с  большим  значе-

нием  номинального  тока  может  вы-

звать  перегрев  электрической  сети

(риск возникновения пожара) в случае

чрезмерного потребления электриче-

ской энергии оборудованием.

В соответствии с местным законода-

тельством и из предосторожности:
Рекомендуем  Вам  заранее  приоб-

рести  набор  запасных  предохрани-

телей  и  ламп  на  сервисной  станции

RENAULT.

НЕИСПРАВНЫЙ

ИСПРАВНЫЙ

Отделение предохранителей 1

При возникновении неисправности одного

из электроприборов, прежде всего, про-

верьте  соответствующие  предохрани-

тели.
В зависимости от комплектации автомо-

биля,  откройте  крышку  справа  от  руле-

вого колеса или вещевой ящик.
В определении назначения предохрани-

телей Вам поможет этикетка с указанием

назначения  предохранителей  (см.  под-

робнее на следующей странице).

ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ

2

1

5.26

Fusibles (B85 - C85 - S85 - Renault)

Некоторые  цепи  защищены  предохра-

нителями, расположенными в моторном

отсеке.
Тем  не  менее,  ввиду  затрудненного  до-

ступа,

рекомендуем  Вам  обращаться

для замены этих предохранителей на

сервисную станцию RENAULT.

ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ

(продолжение)

Назначение предохранителей.

Наличие предохранителей зависит от степени электрооснащенности автомобиля

Символ

Цепи, защищаемые

предохранителем

2

Блокировка задних дверей/

Безопасность детей

h

Электростеклоподъемники

Ú

Вентиляция салона

автомобиля

ALIM



UCH

Общее питание или

плафон освещения

N

Центральный замок дверей

Ù

Электронная блокировка

запуска двигателя или

указатели поворотов

f

Стеклоочиститель заднего

стекла или не используется

Z

Освещение салона/

Стеклоочиститель с

автоматической функцией/

Автоматическое включение

осветительных приборов

или не используется

ß

Стоп-сигнал

î

Автомагнитола

Символ

Цепи, защищаемые

предохранителем

t

Автоматическая система

кондиционирования

воздуха

y

Система

кондиционирования с

ручным управлением

Æ

Передний прикуриватель

n

АБС/ESP

h

Управление

стеклоподъемниками с

места водителя или не

используется

æ

Стеклоподъемник двери

водителя

Ì

Звуковой сигнал

g

Наружные зеркала заднего

вида с электроприводом

a

Автоматическая система

кондиционирования

воздуха

щиток приборов
Указатель поворота или

стеклоочиститель заднего

стекла
