GUARNECIDO DE ABRIENTES LATERALES

Guarnecido de la puerta lateral trasera: Extracción - Reposición

B85

72A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Particularidad de los vehículos equipados de
elevalunas manuales

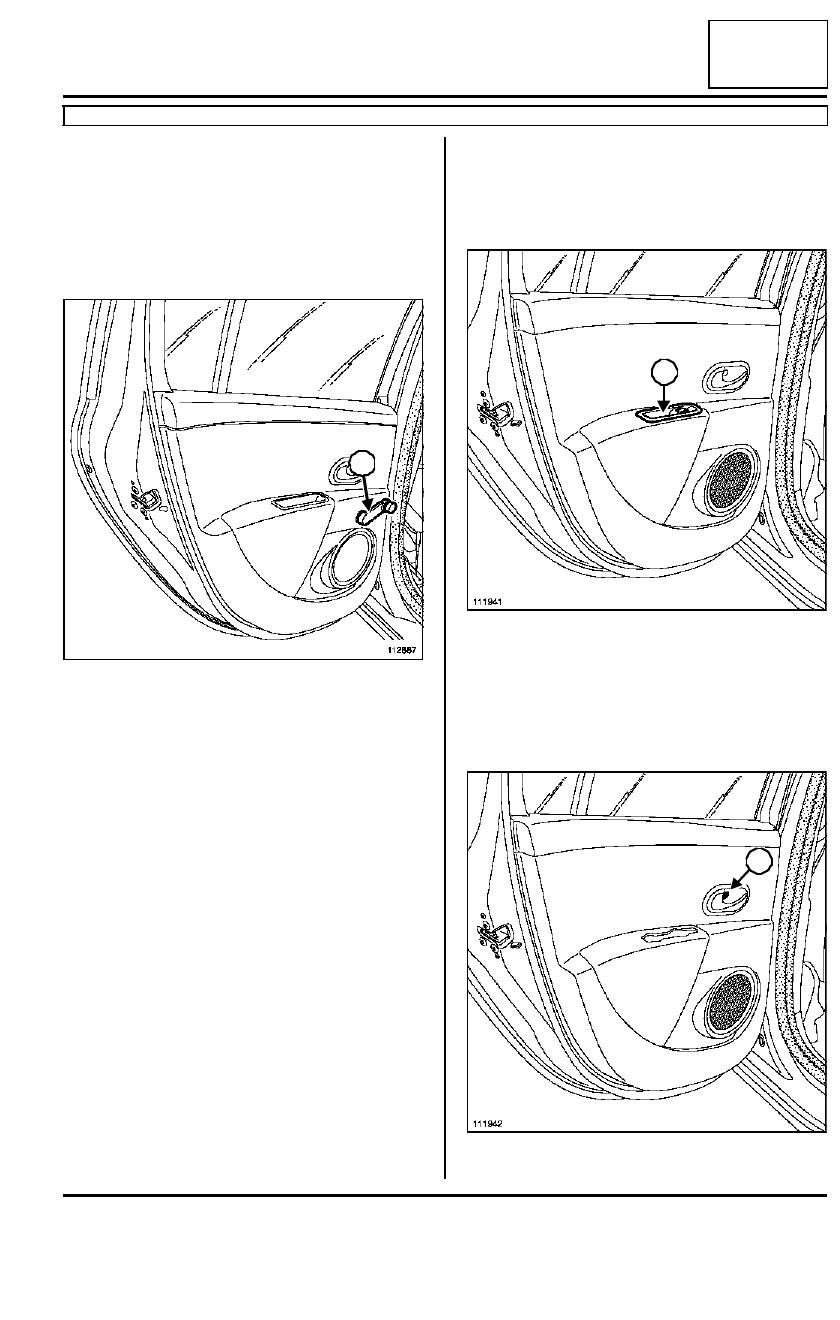

Soltar la manivela del elevalunas (1) con una pinza
de desgrapar (proteger el guarnecido de puerta).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer el embellecedor y el tornillo (2).

Extraer la empuñadura interior.

Desconectar el conector de alimentación (según el
nivel de equipamiento).

Extraer el embellecedor y el tornillo (3).

112887

1

111941

111942

2

3

72A

-

5

GUARNECIDO DE ABRIENTES LATERALES

Guarnecido de la puerta lateral trasera: Extracción - Reposición

B85

72A

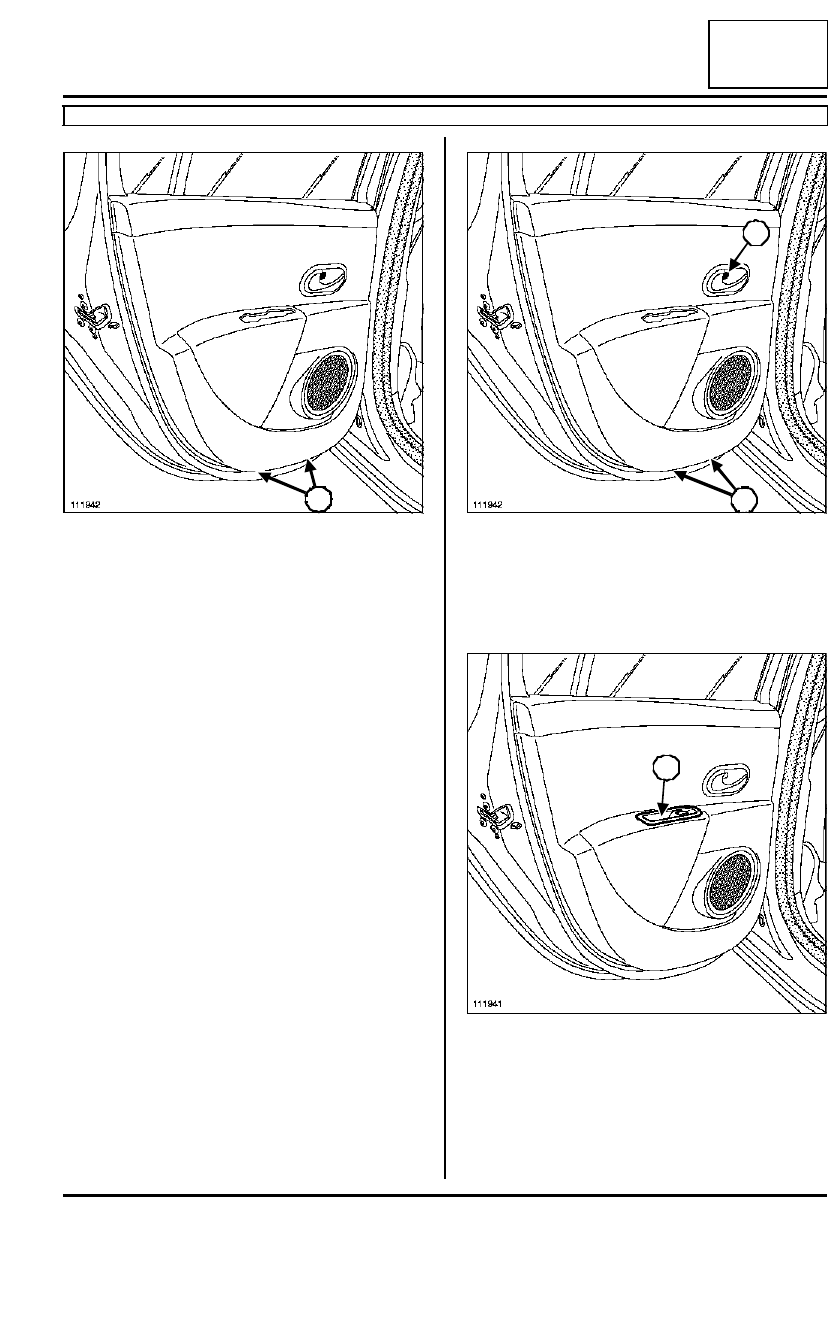

Quitar los tornillos (4).

Extraer el guarnecido con una pinza para desgrapar
(proteger el cajón de la puerta).

Soltar el cable del mando de apertura interior utili-
zando un destornillador plano.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Enganchar:

- el cable de mando de apertura interior de puerta,

- el guarnecido de la puerta.

Colocar:

- los tornillos (5),

- el tornillo (6) y el embellecedor.

Conectar el conector de alimentación en el mando
del elevalunas (según el nivel de equipamiento).

Colocar:

- la empuñadura interior,

- el tornillo (7) y el embellecedor.

111942

4

111942

111941

5

6

7

72A

-

6

GUARNECIDO DE ABRIENTES LATERALES

Guarnecido de la puerta lateral trasera: Extracción - Reposición

B85

72A

II - ETAPA FINAL

Particularidad de los vehículos equipados de
elevalunas manuales

Enganchar la manivela del elevalunas.

Efectuar una prueba de funcionalidad.

73A

-

1

GUARNECIDO DE ABRIENTES NO LATERALES

Guarnecido del portón: Extracción - Reposición

73A

EXTRACCIÓN

ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

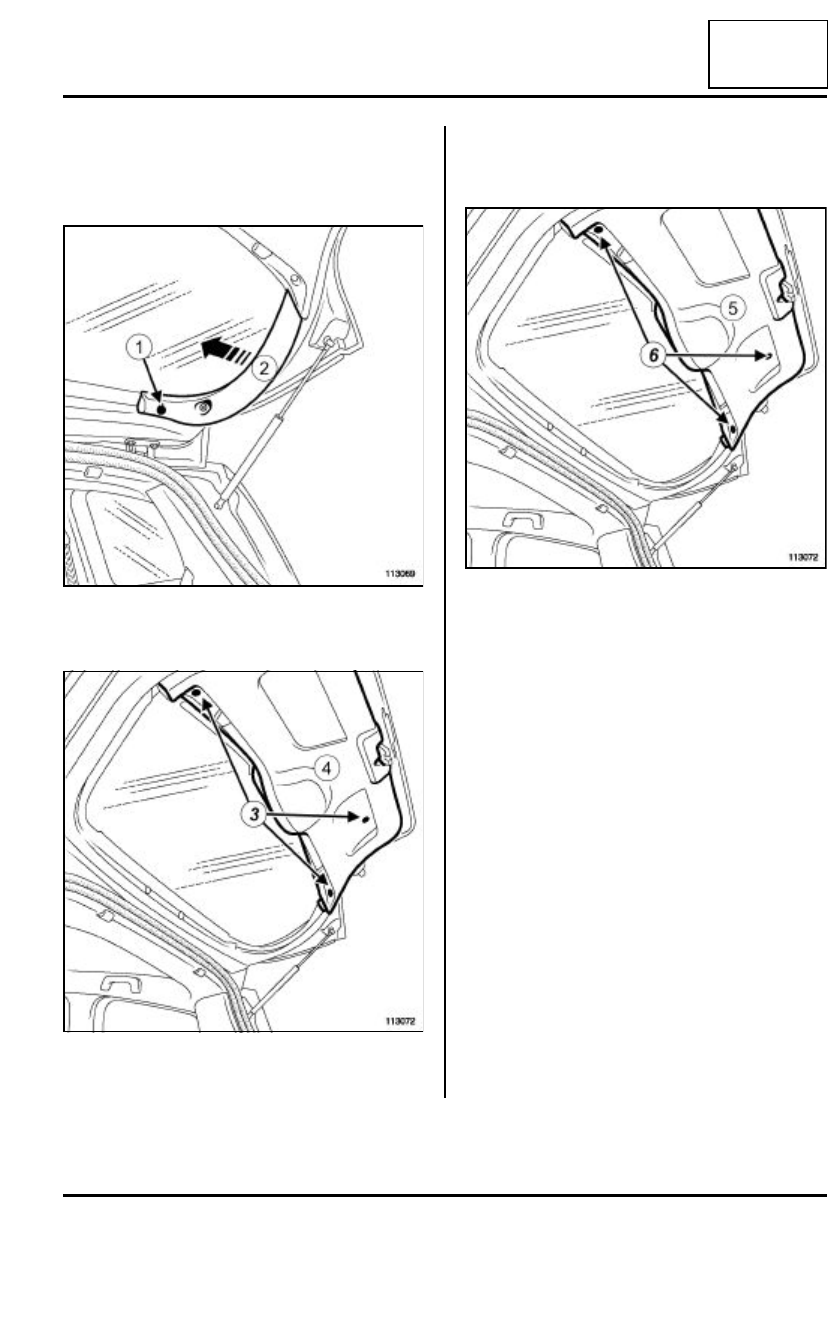

Quitar los tornillos (1).

Soltar los guarnecidos laterales del portón (2).

Quitar los tornillos (3).

Soltar el guarnecido del portón (4).

REPOSICIÓN

ETAPA DE REPOSICIÓN DE LA PIEZA ESTUDIADA

Sustituir las grapas de fijación si es necesario.

Enganchar el guarnecido del portón (5).

Colocar los tornillos (6).

Enganchar los guarnecidos laterales del portón.

Poner los tornillos de los guarnecidos laterales.

113069

113072

113072
