59A

-

4

ACCESORIOS DE SEGURIDAD

Cinturón de seguridad delantero: Extracción - Reposición

59A

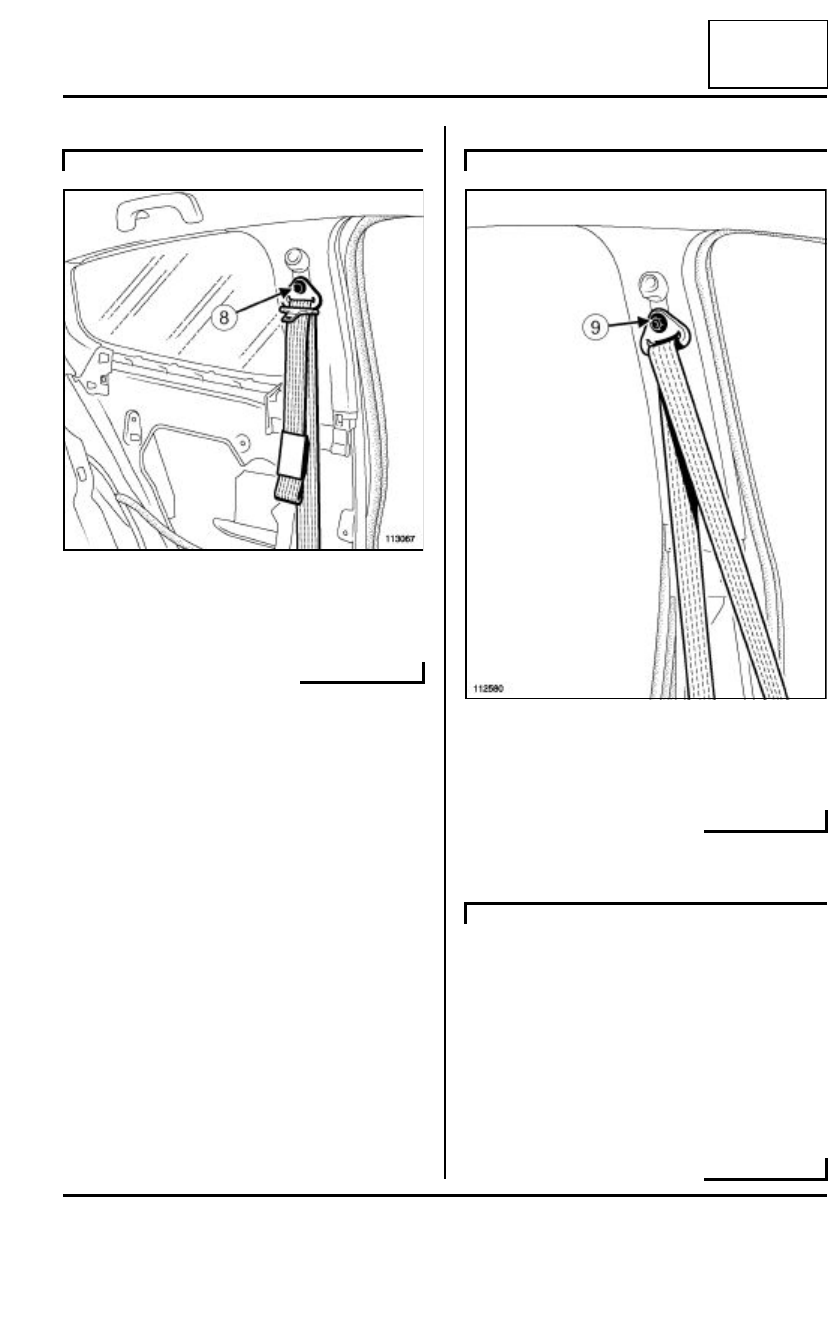

Apretar al par el tornillo (8) de fijación del cinturón
(21 N.M).

Colocar la tapa.

Apretar al par el tornillo (9) de fijación del cinturón
(21 N.M).

Colocar la tapa.

II - ETAPA FINAL

Colocar:

- el guarnecido del panel de la aleta trasera (consul-

tar  Guarnecido de panel trasero: Extracción -
Reposición),

- la banqueta trasera completa (consultar Banqueta

trasera completa: Extracción - Reposición),

- la barra de fijación del cinturón.

Apretar al par el tornillo de fijación del soporte del
cinturón (21 N.m).

C85

113067

B85

112580

C85

59A

-

5

ACCESORIOS DE SEGURIDAD

Cinturón de seguridad delantero: Extracción - Reposición

59A

Enganchar el guarnecido inferior del pie medio (con-
sultar Guarnecido de pie medio: Extracción - Re-
posición).

Volver a fijar el cinturón en el asiento.

Conectar la batería comenzando por el borne positi-
vo (consultar MR 392 Electricidad, 80A, Batería:
Extracción-Reposición).

Desbloquear el calculador del airbag utilizando elútil
de diagnóstico (consultar MR 392 Electricidad,
88C, Airbags y pretensores, Proceso de bloqueo
del calculador del airbag).

B85

59A

-

6

ACCESORIOS DE SEGURIDAD

Cinturón de seguridad trasero

59A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Bloquear el calculador mediante el útil de diagnós-
tico (consultar MR 392 Electricidad, 88C, Airbags
y pretensores, Proceso de bloqueo del calcula-
dor del airbag).

Desconectar la batería empezando por el borne ne-
gativo (consultar MR 392 Electricidad, 80A, Bate-
ría: Extracción-Reposición).

Extraer la banqueta trasera (consultar Banqueta
trasera completa: Extracción - Reposición).

Soltar el guarnecido del panel de la aleta trasera
(consultar Banqueta trasera completa: Extracción
- Reposición).

Extraer el guarnecido superior del peldaño trasero
(consultar Guarnecido superior de peldaño trase-
ro: Extracción - Reposición).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer:

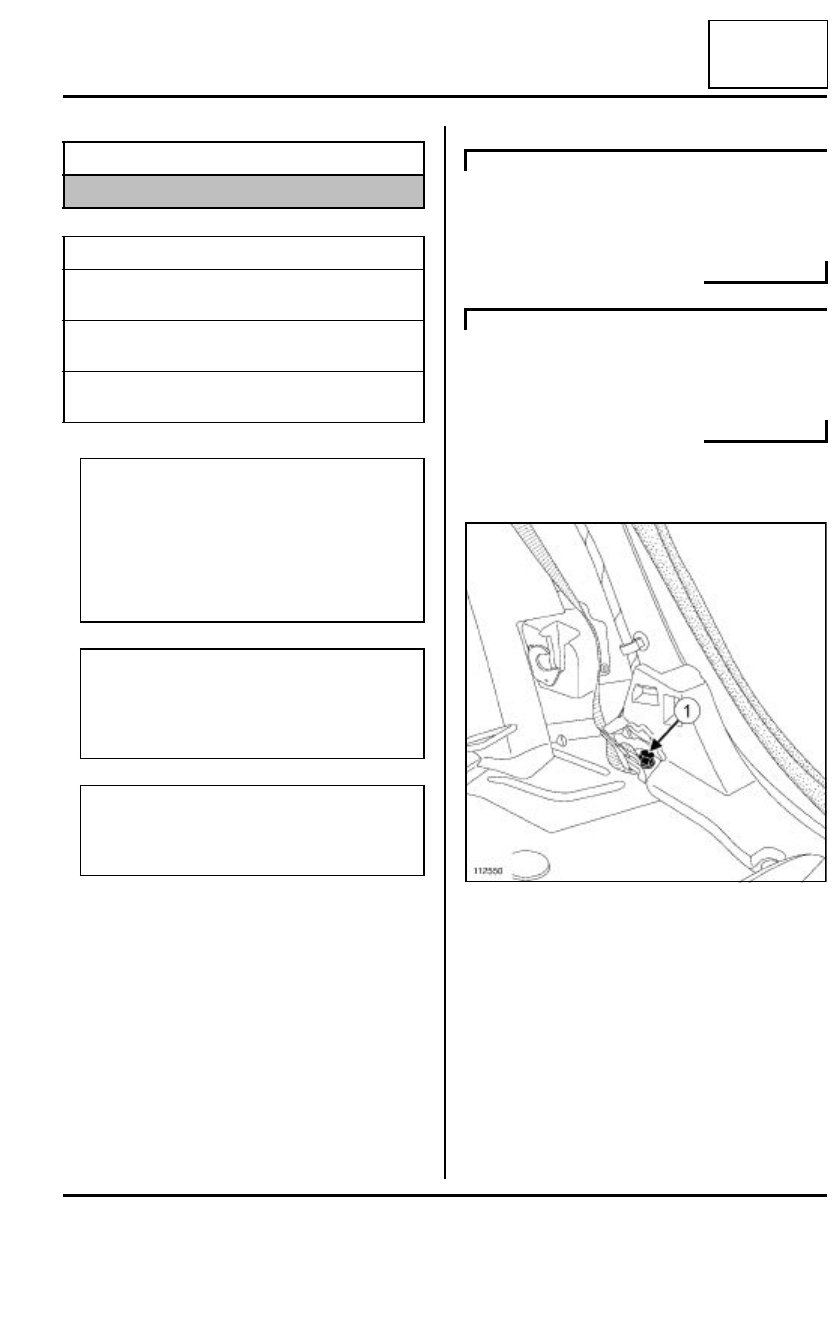

- el tornillo de fijación inferior (1) del cinturón,

- el guarnecido de custodia (consultar Guarnecido

de custodia: Extracción - Reposición).

Material indispensable

útil de diagnóstico

Pares de apriete

m

tornillo de fijación del
enrollador de cinturón

21 N.m

tornillo de fijación de
reenvío del cinturón

21 N.m

tornillo de fijación infer-
ior del cinturón

21 N.m

IMPORTANTE

Antes de intervenir en un elemento del sistema
de seguridad, bloquear imperativamente el calcu-
lador del airbag con elútil de diagnóstico. Al
activarse esta función, todas las líneas de igni-
ción están inhibidas y el testigo en el cuadro de
instrumentos se enciende fijo (con el contacto
puesto).

IMPORTANTE

Está prohibido manipular los sistemas pirotécni-
cos (airbags y pretensores) cerca de una fuente
de calor o de una llama: hay riesgo de que se
activen los airbags o los pretensores.

IMPORTANTE

Para sustituir de los elementos de seguridad tras
un choque (consultar MR 392, 88C, Airbag y
Pretensor, Precaución para la reparación).

C85

B85

112550

59A

-

7

ACCESORIOS DE SEGURIDAD

Cinturón de seguridad trasero

59A

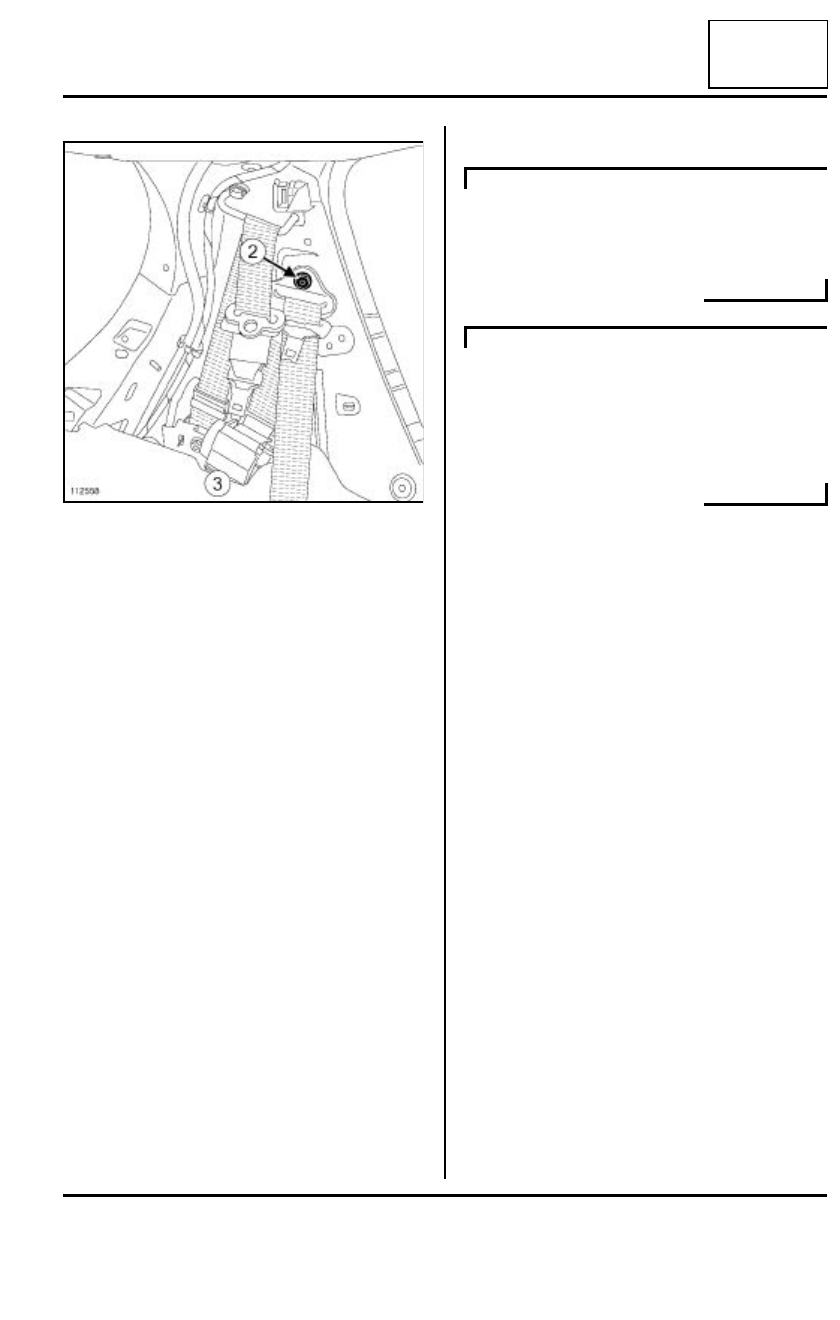

Quitar el tornillo (2) de fijación de reenvío del cin-
turón.

Separar el guarnecido del paso de rueda trasero.

Quitar el tornillo (3) de fijación del enrollador de cin-
turón.

Desconectar el conector.

Extraer el enrollador.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el enrollador del cinturón.

Conectar el conector.

Apretar al par el tornillo de fijación del enrollador
de cinturón (21 N.m).

Colocar el reenvío del cinturón.

Apretar al par el tornillo de fijación de reenvío del
cinturón (21 N.m).

Colocar el guarnecido de custodia (consultar Guar-
necido de custodia: Extracción - Reposición).

Apretar al par el tornillo de fijación inferior del cin-
turón (21 N.m).

II - ETAPA FINAL

Colocar el guarnecido superior del peldaño trasero
(consultar Guarnecido superior de peldaño trase-
ro: Extracción - Reposición).

Enganchar el guarnecido del panel de la aleta trase-
ra (consultar Banqueta trasera completa: Extrac-
ción - Reposición).

Colocar la banqueta trasera (consultar Banqueta
trasera completa: Extracción - Reposición).

Conectar la batería comenzando por el borne positi-
vo (consultar MR 392 Electricidad, 80A, Batería:
Extracción-Reposición).

Desbloquear el calculador con ayuda delútil de dia-
gnóstico (consultar MR 392 Electricidad, 88C, Air-
bags y pretensores, Proceso de bloqueo del
calculador del airbag).

112558

B85

C85
