57A

-

10

ACCESORIOS INTERIORES

Aireador del tablero de a bordo: Extracción - Reposición

57A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Proteger el tablero de a bordo alrededor de los airea-
dores, con cinta de enmascarar.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

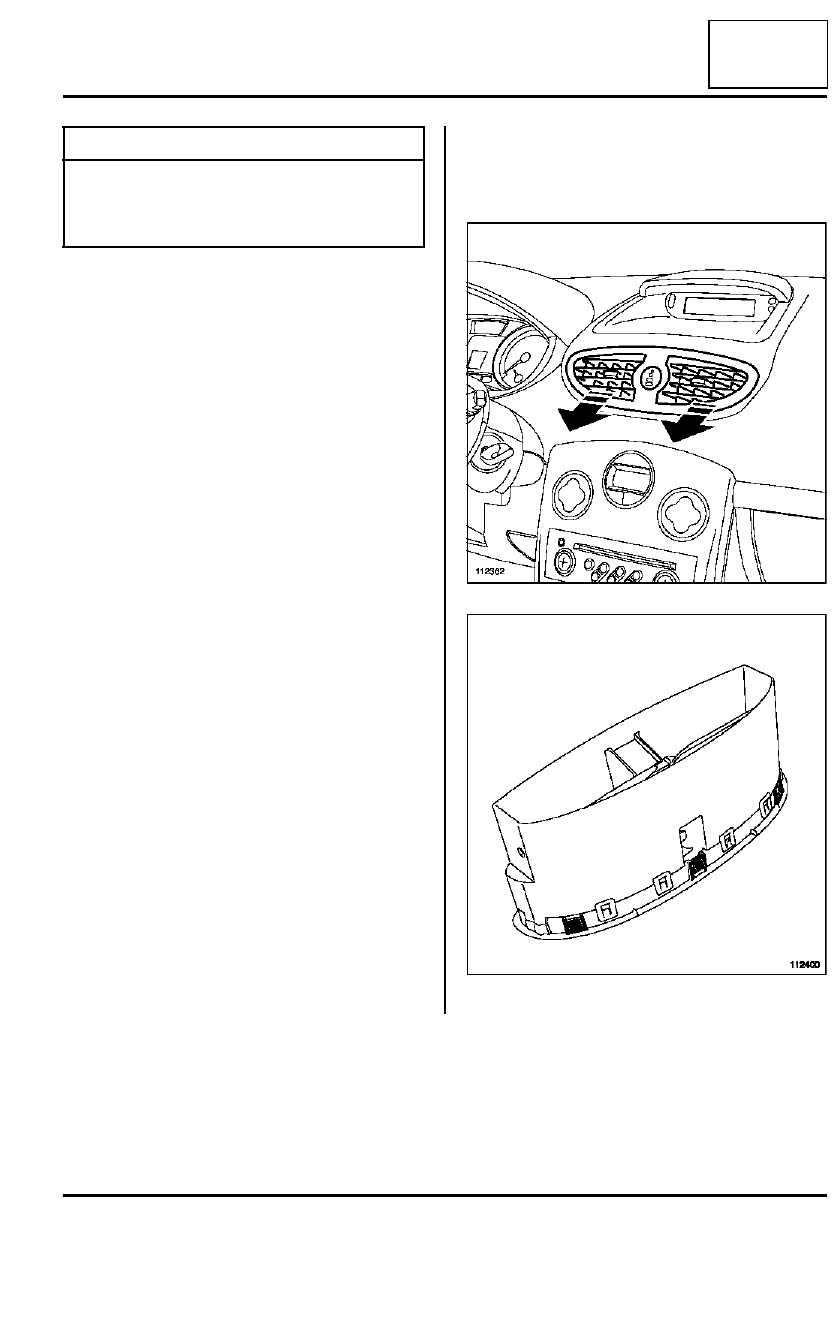

1 - Aireador central del tablero de a bordo

Soltar el aireador mediante el útil (Car. 1597).

Utillaje especializado indispensable

Car. 1597

Palanca para extraer
las grapas de la
empuñadura trasera
para curvas

112362

112400

57A

-

11

ACCESORIOS INTERIORES

Aireador del tablero de a bordo: Extracción - Reposición

57A

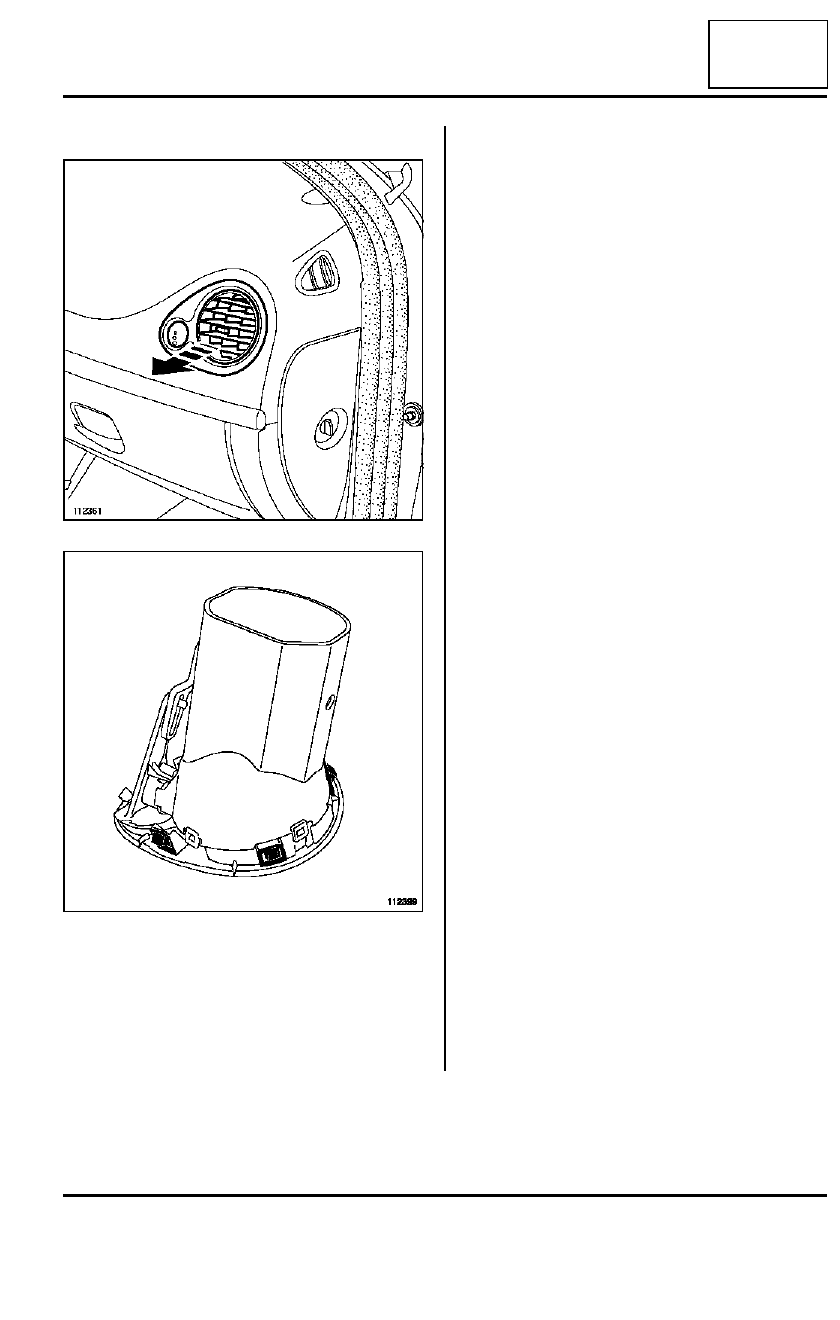

2 - Aireador lateral del tablero de a bordo

Soltar el aireador mediante el útil (Car. 1597).

REPOSICIÓN

ETAPA DE REPOSICIÓN DE LA PIEZA ESTUDIADA

Enganchar los aireadores en su sitio.

112361

112399

57A

-

12

ACCESORIOS INTERIORES

Consola central: Extracción - Reposición

57A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Extraer el guarnecido (1).

Soltar el guarnecido de la palanca de velocidades.

II - ETAPA DE LA EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Quitar los tornillos (2).

Avanzar los asientos al máximo.

Quitar los tornillos (3).

Extraer la consola central (4).

III - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- la consola central,

112292

112387

1

112291

112293

2

3

4

3

57A

-

13

ACCESORIOS INTERIORES

Consola central: Extracción - Reposición

57A

- los tornillos (3) y (2).

IV - ETAPA FINAL

Enganchar

- el guarnecido de la palanca de velocidades,

- el guarnecido.(1)
