51A

-

15

MECANISMOS DE ABRIENTES LATERALES

Mecanismo del elevalunas eléctrico de puerta lateral trasera: Extracción - Reposición

B85

51A

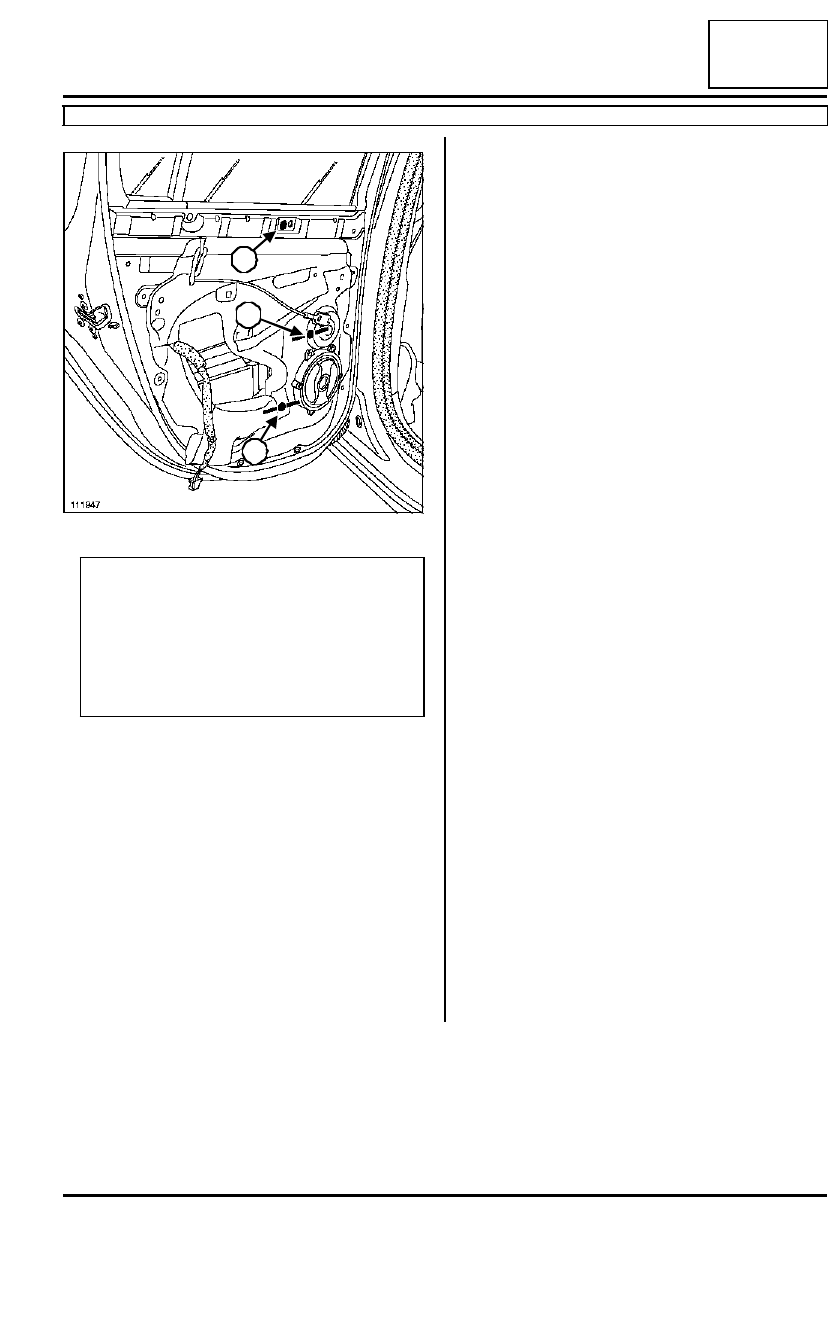

Apretar al par los tornillos de fijación del mecanis-
mo del elevalunas (6.5 N.m) respetando el orden
de apriete: el tornillo (4), el tornillo (5) y el tornillo (6).

Colocar el cristal en su sitio.

Efectuar una prueba de funcionalidad.

II - ETAPA FINAL

Cerrar la tapa de acceso y los recortes en la película
de estanquidad (consultar Película de estanquidad
de la puerta: Extracción - Reposición).

Colocar el guarnecido de la puerta (consultar Guar-
necido de la puerta lateral trasera: Extracción -
Reposición).

111947

Nota:

En la reposición del mecanismo del elevalunas,
respetar el orden de apriete.

el orden de apriete permite garantizar una cor-
recta geometría del mecanismo del elevalunas y
el correcto posicionamiento del cristal en la
grapa.

4

5

6

52A

-

1

MECANISMOS DE ABRIENTES NO LATERALES

Mando de apertura del capot delantero: Extracción - Reposición

52A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Extraer:

- las pantallas del paso de rueda (consultar 55A,

Protecciones exteriores, Pantalla del paso de rue-
da delantero: Extracción - Reposición,  página
55A-17),

- el paragolpes delantero (consultar 55A, Proteccio-

nes exteriores, Paragolpes delantero: Extracción -
Reposición,  página 55A-1),

- la cerradura del capot (consultar 52A, Mecanismos

de abrientes no laterales, Cerradura del capot de-
lantero: Extracción - Reposición,  página 52A-5),

- la batería (consultar MR 392, 80A, Batería, Bate-

ría: Extracción-Reposición).

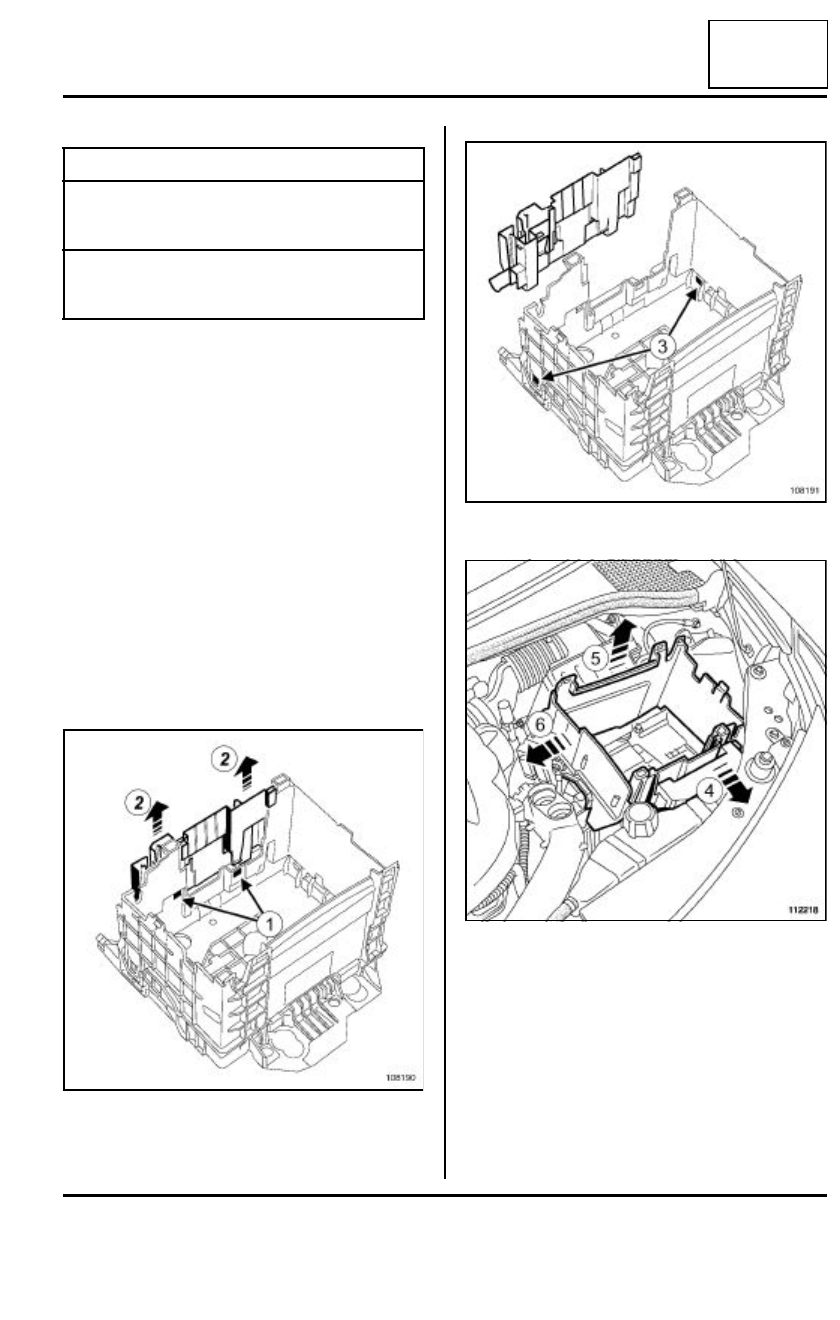

Soltar el soporte de la platina de fusibles de alimen-
tación de potencia en (1).

Extraer el soporte de la platina de fusibles (2).

Soltar el recipiente de protección térmica en (3).

Mantener separado (4) el soporte de la platina de fu-
sibles.

Extraer el recipiente de protección térmica (5) y (6).

Extraer la carcasa del filtro de aire (consultar MR
392, 12A, Mezcla carburada, Cajetín del filtro de
aire: Extracción-Reposición).

Pares de apriete

m

tornillos de fijación tra-
sera del soporte de la
batería

21 N.m

tornillo de fijación delan-
tera del soporte de la
batería

8 N.m

108190

108191

112218

52A

-

2

MECANISMOS DE ABRIENTES NO LATERALES

Mando de apertura del capot delantero: Extracción - Reposición

52A

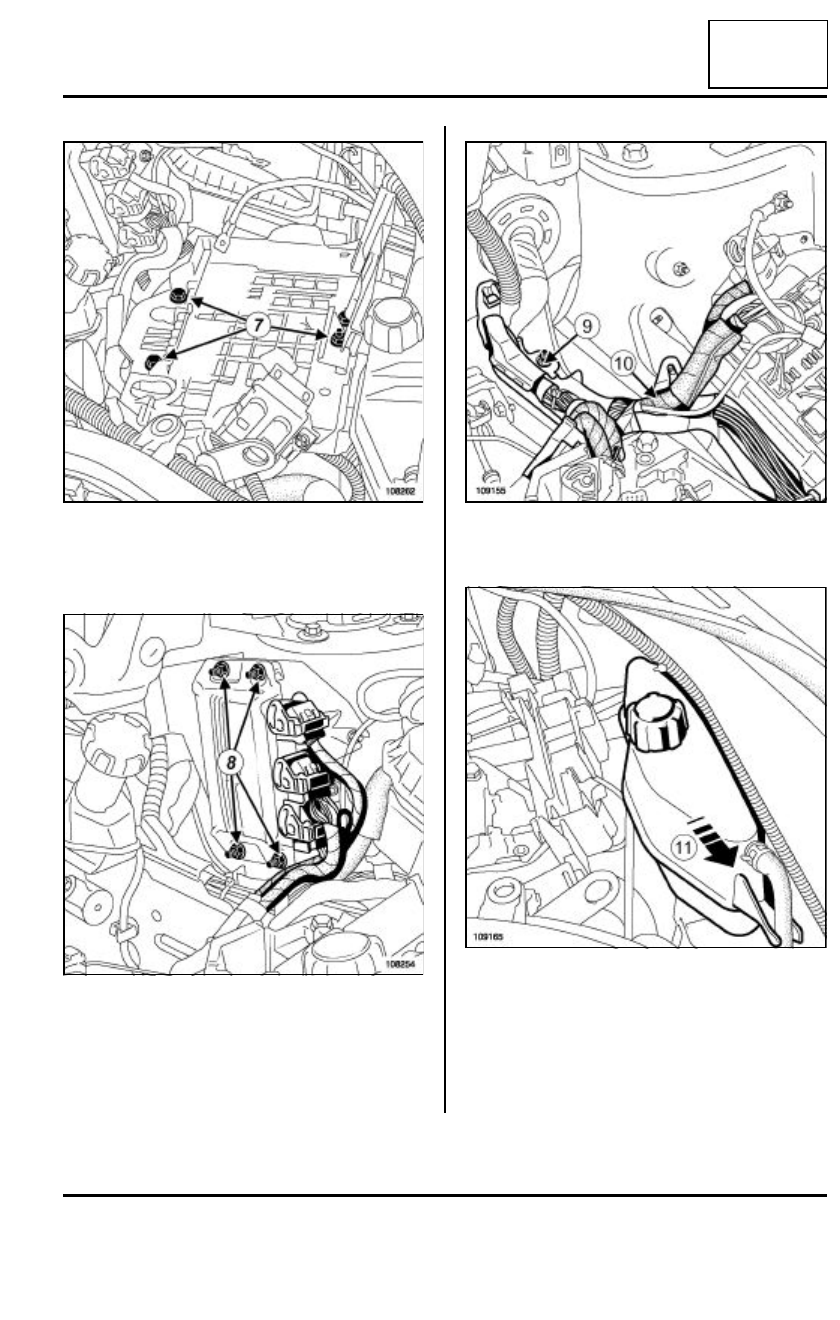

Quitar los tornillos (7).

Soltar los diferentes cableados.

Extraer el soporte de la batería.

Quitar las tuercas (8).

Extraer el calculador sin desconectarlo.

Extraer el soporte del calculador de inyección (tres
tuercas).

Quitar la tuerca (9).

Extraer el soporte de cableado (10).

Soltar el vaso de expansión (11).

Posicionar el vaso de expansión de manera que no
moleste durante la extracción del cable de apertura
del capot.

Extraer el guarnecido del peldaño delantero (consul-
tar Guarnecido de peldaño delantero: Extracción
- Reposición).

108262

108254

109155

109165

52A

-

3

MECANISMOS DE ABRIENTES NO LATERALES

Mando de apertura del capot delantero: Extracción - Reposición

52A

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

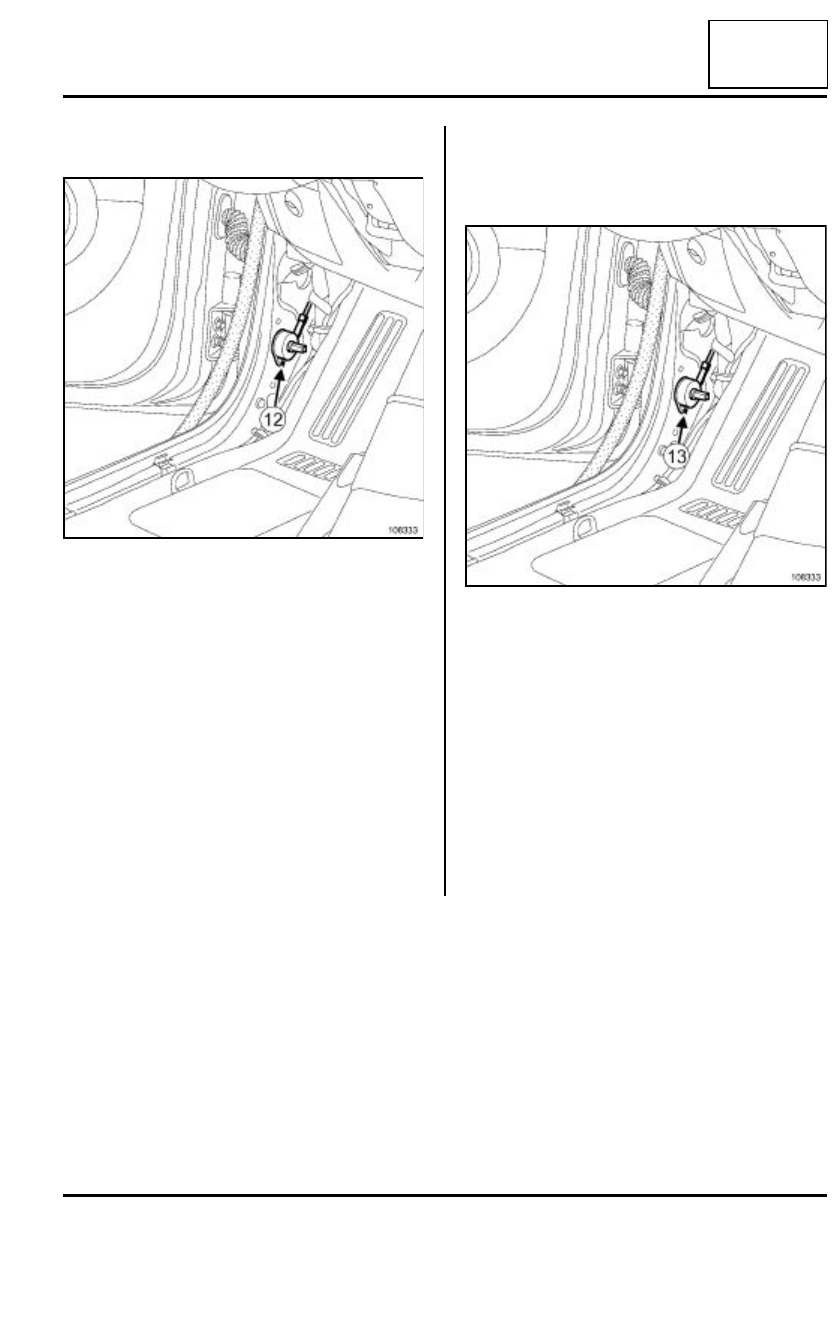

Quitar el tornillo (12).

Soltar el mando de apertura del capot.

Memorizar el recorrido del cable de apertura del ca-
pot.

Extraer el obturador pasa-cable del tablero.

Extraer el cable de apertura del capot.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- el cable de apertura del capot,

- el obturador pasa-cable,

- el mando de apertura del capot,

- el tornillo (13).

II - ETAPA FINAL

Colocar:

- el guarnecido del peldaño delantero (consultar

Guarnecido de peldaño delantero: Extracción -
Reposición),

- el vaso de expansión,

108333

108333
