42A

-

32

ESTRUCTURA SUPERIOR DELANTERA

Paso de rueda delantero: Descripción

B85 o C85

42A

Paso de rueda delantero lado izquierdo

Paso de rueda delantero lado derecho

Esta pieza sólo puede ser sustituida de una sola ma-
nera:

- sustitución completa.

Para sustituir esta pieza, solicitar como suplemento:

- el refuerzo (A) del tabique de calefacción.

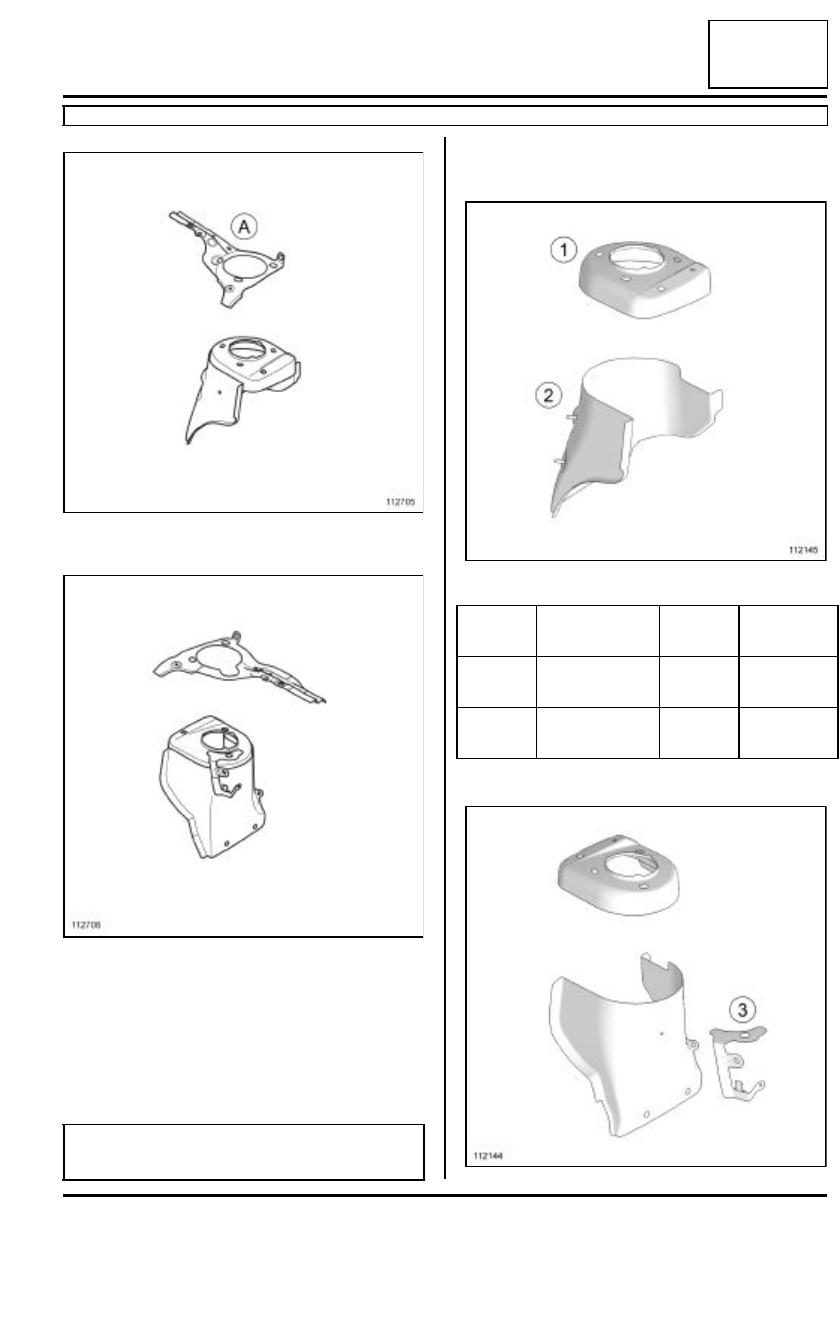

I - COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Paso de rueda delantero lado izquierdo

Paso de rueda delantero de bajo par, lado derecho

112705

112706

IMPORTANTE

Es indispensable utilizar el banco de enderezado.

112145

Número

Designación

Natura-
leza

Espesor
(mm)

(1)

C o p e l a   d e l
amortiguador

HLE

2

(2)

R e a l c e   d e
copela

-

1,2

112144

42A

-

33

ESTRUCTURA SUPERIOR DELANTERA

Paso de rueda delantero: Descripción

B85 o C85

42A

Paso de rueda delantero de par elevado del lado
derecho

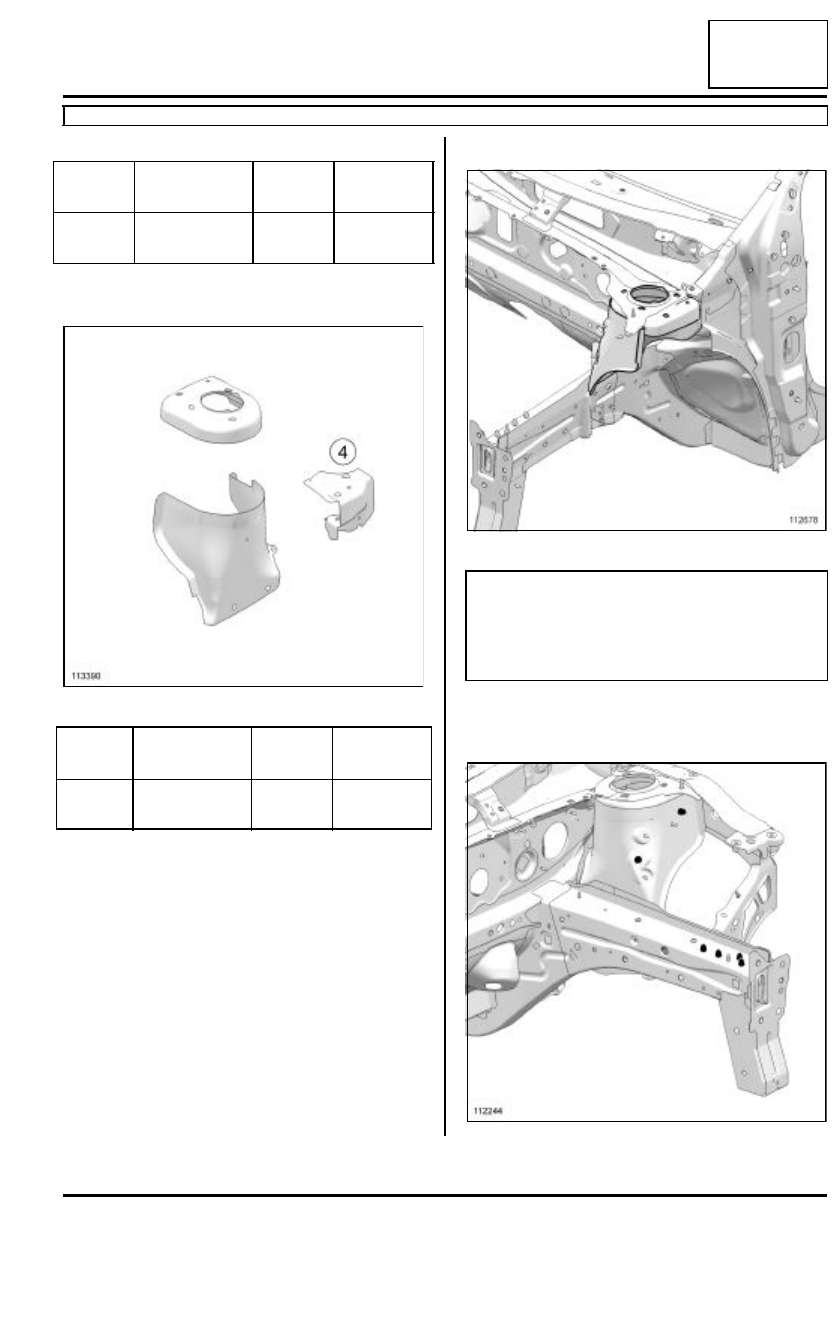

II - PIEZA EN POSICIÓN

III - POSICIONAMIENTO DE LAS MASAS
ELÉCTRICAS DE PROXIMIDAD

Número

Designación

Natura-
leza

Espesor
(mm)

(3)

Soporte  lim-
piaparabrisas

HLE

2

113390

Número

Designación

Natura-
leza

Espesor
(mm)

(4)

Fijación del
tirante motor

HLE

2

112678

ATENCIÓN

Si los puntos de soldadura no se pueden realizar
con una punteadora eléctrica como estaban origi-
nalmente, estos serán sustituidos por los puntos de
taponado tras el taladrado de la primera chapa.

112244

42A

-

34

ESTRUCTURA SUPERIOR DELANTERA

Paso de rueda delantero: Descripción

B85 o C85

42A

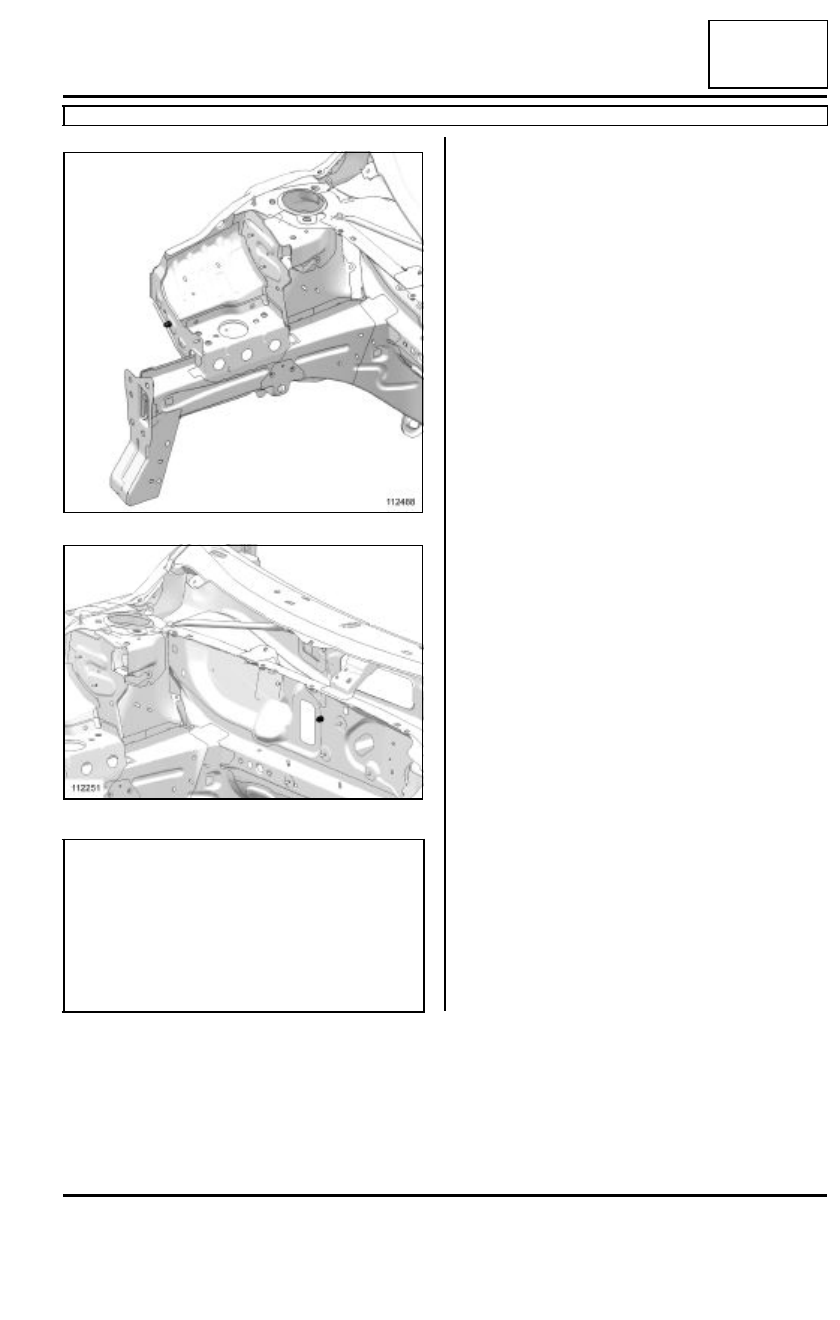

112488

112251

IMPORTANTE

Para que no se deterioren los órganos eléctricos y
electrónicos del vehículo, desconectar imperativa-
mente las masas del cableado situadas cerca de la
zona de soldadura.

La masa del equipo de soldadura debe estar
situada lo más cerca posible de la zona de solda-
dura.

42A

-

35

ESTRUCTURA SUPERIOR DELANTERA

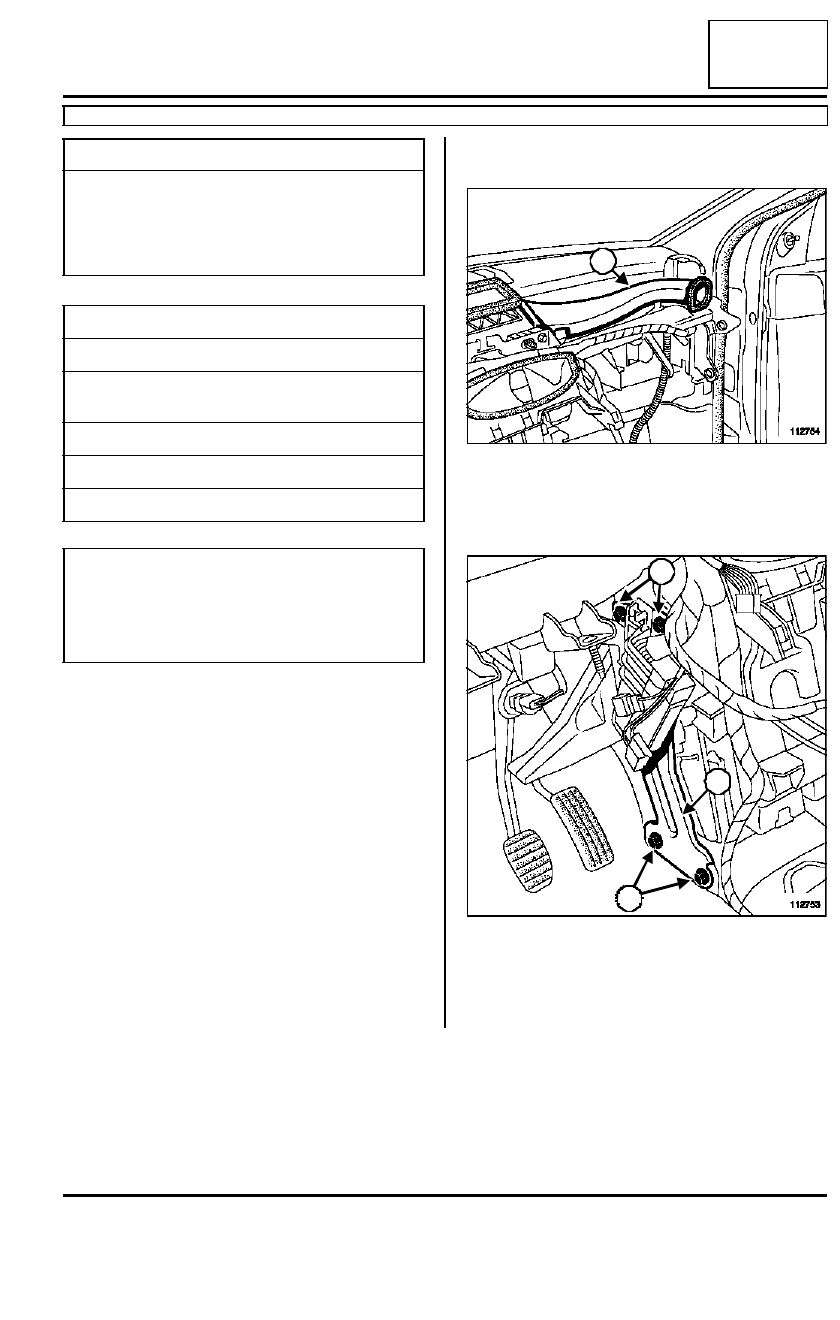

Travesaño del tablero de a bordo: Extracción - Reposición

B85 o C85

42A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer:

- las puertas delanteras (consultar 47A, Abrientes

laterales, Puerta lateral delantera: Extracción -
Reposición, página 47A-10),

- el tablero de a bordo (consultar Tablero de a bor-

do: Extracción - Reposición),

- MR 392 Mecánica, 36B, Dirección asistida, Colum-

na de dirección).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Soltar:

- el cableado eléctrico,

- los conductos (1) de aire de cada lado del vehículo.

Extraer:

- los tornillos (2) de fijación del refuerzo,

- el refuerzo (3).

Utillaje especializado indispensable

Car. 1765

Tornillo de bloqueo /
desbloqueo de los
casquillos de posicio-
namiento del tablero
de a bordo

Pares de apriete

m

centrador (8)

8 N.m

tornillo (6) de fijación
lateral

21 N.m

tornillos (7) de fijación

21 N.m

tornillos (4) de fijación

8 N.m

tornillos (2) de fijación

21 N.m

Nota:

En caso de choque delantero con activado de los
airbags, verificar la zona de unión entre los dos diá-
metros de la viga. Cualquier deformación visible a
primera vista conlleva la sustitución de esta pieza.

112754

112753

1

2

2

3
