41D

-

8

ESTRUCTURA INFERIOR TRASERA

Estructura del vehículo parte trasera: Descripción

B85 o C85

41D

(6)

Forro de custodia

(consultar  44A, Estructura superior trasera,
Forro de custodia: Descripción, página 44A-
28)

0,65/1,2

(7)

Forro de soporte del
piloto trasero izquierdo

(consultar  44A, Estructura superior trasera,
Forro de soporte del piloto: Descripción,
página 44A-18)

HLE

0,95

(8)

Soporte del piloto tra-
sero izquierdo

(consultar  44A, Estructura superior trasera,
Soporte de pilotos traseros: Descripción,
página 44A-16)

0,85

(9)

Larguero trasero

(consultar  41D,  Estructura inferior trasera,
Conjunto larguero trasero: Descripción,
página 41D-16)

HLE

1,5

(10)

Piso trasero parte tra-
sera

(consultar  41D,  Estructura inferior trasera,
Piso trasero parte trasera: Descripción,
página 41D-15)

0,65

(11)

Paso de rueda interior

(consultar  44A, Estructura superior trasera,
Paso de rueda trasero interior: Descripción,
página 44A-25)

HLE

0,75

(12)

Refuerzo  superior de
custodia

(consultar  44A, Estructura superior trasera,
Forro de custodia: Descripción, página 44A-
28)

HLE

1

(13)

Forro de faldón trasero

(consultar  44A, Estructura superior trasera,
Forro de faldón trasero: Descripción, página
44A-35)

0,85

(14)

Faldón trasero

(consultar  44A, Estructura superior trasera,
Faldón trasero: Descripción, página 44A-33)

0,85

(15)

Larguero trasero parte
trasera

(consultar  41D,  Estructura inferior trasera,
Larguero trasero parte trasera: Descripción,
página 41D-21)

HLE

1,5

Número

Designación

Clasificación

Natura-
leza

Espesor
(mm)

41D

-

9

ESTRUCTURA INFERIOR TRASERA

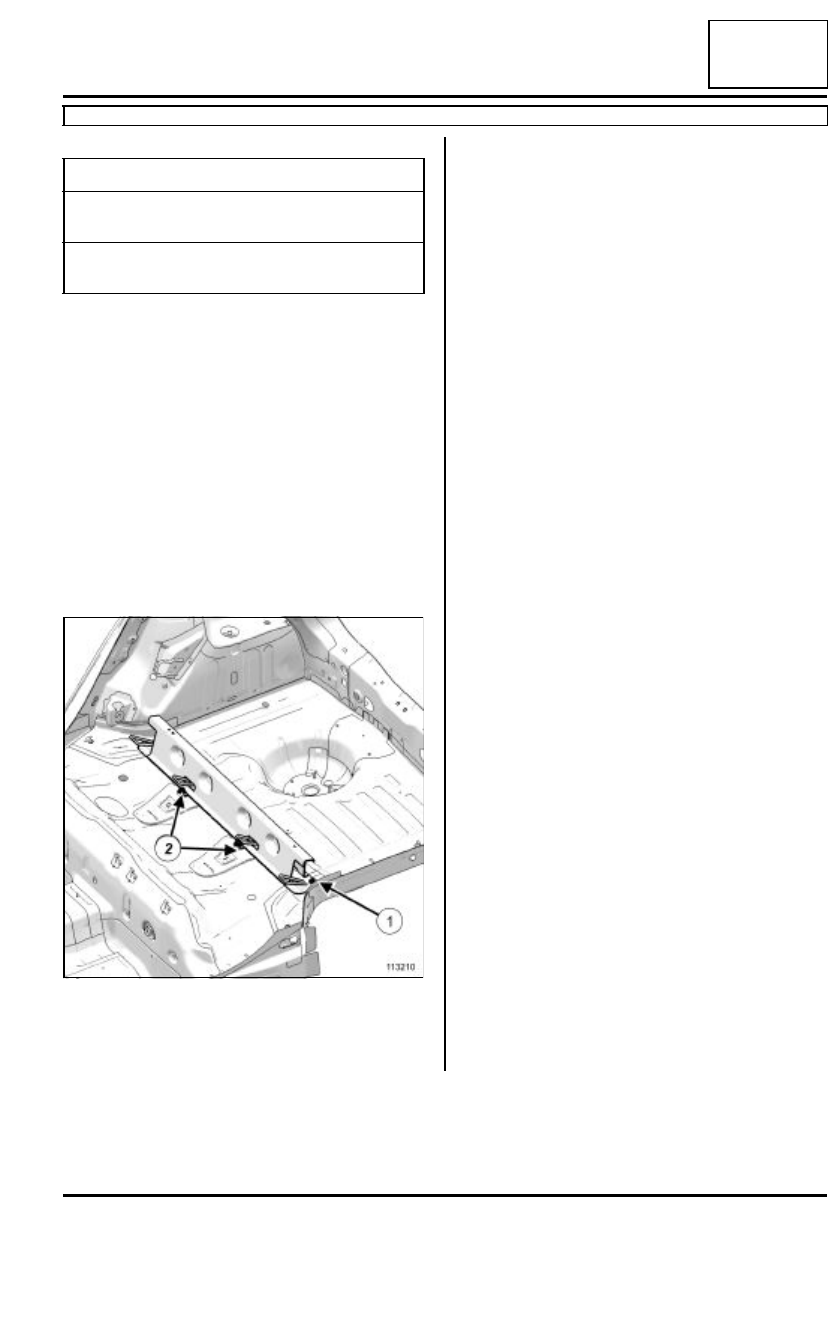

Travesaño de sujeción de equipajes: Extracción - Reposición

B85 o C85

41D

I - EXTRACCIÓN

1 - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer la moqueta del maletero (consultar Moque-
ta del maletero: Extracción - Reposición).

Extraer la banqueta trasera (consultar Banqueta
trasera completa: Extracción - Reposición).

Extraer la moqueta de protección del travesaño de
retención de equipaje.

2 - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer:

- los tornillos de fijación (1) de cada lado,

- los tornillos de fijación (2) de cada lado.

II - REPOSICIÓN

1 - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- los tornillos de fijación (1) de cada lado,

- los tornillos de fijación (2) de cada lado.

Apretar a los pares:

- los tornillos de fijación (1) (21 N.m),

- los tornillos de fijación (2) (21 N.m).

2 - ETAPA FINAL

Colocar la moqueta de protección del travesaño de
retención de equipaje.

Colocar la banqueta trasera (consultar Banqueta
trasera completa: Extracción - Reposición).

Colocar la moqueta del maletero (consultar Moque-
ta del maletero: Extracción - Reposición).

Pares de apriete

m

los tornillos de fijación
(1)

21 N.m

los tornillos de fijación
(2)

21 N.m

113210

41D

-

10

ESTRUCTURA INFERIOR TRASERA

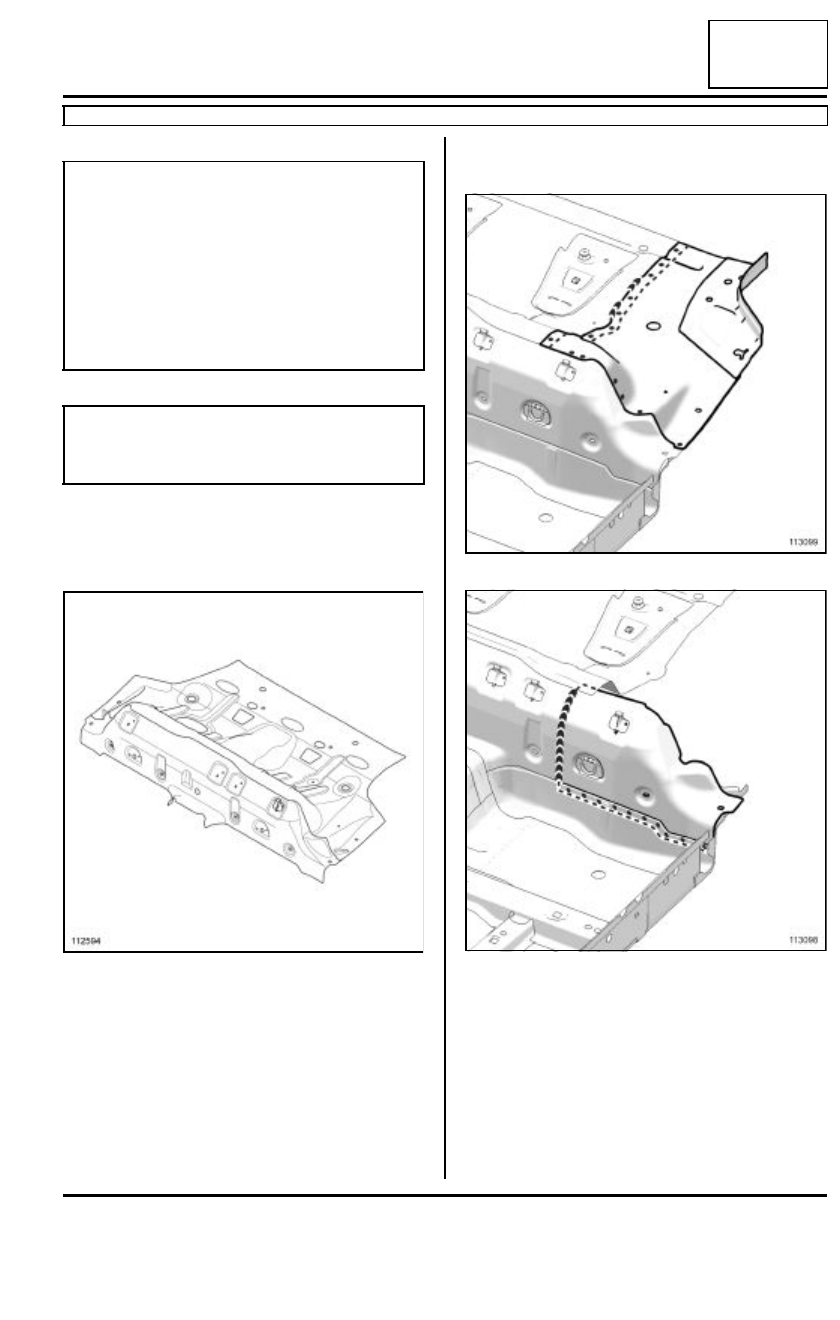

Piso trasero parte delantera: Descripción general

B85 o C85

41D

(MR 400, 40A, Generalidades).

I - CONCEPCIÓN DEL ELEMENTO DE
ESTRUCTURA

Esta pieza contiene:

- dos puntos de anclaje del cojín del asiento (1),

- dos puntos de indexado del cojín del asiento (2).

Esta pieza es de tipo elemental, realiza solamente la
función de piso trasero.

II - ZONA DE CORTE PARA UNA SUSTITUCIÓN
PARCIAL

Corte 1:

Esta línea materializa la zona en la que es posible
efectuar una sustitución parcial.

III - MODO DE ENSAMBLADO PARA UNA
SUSTITUCIÓN PARCIAL

Sólo se indican las uniones específicas para la sustitu-
ción parcial por corte.

ATENCIÓN

Las informaciones contenidas a continuación des-
criben el método de reparación general para todos
los vehículos que tengan el mismo tipo de concep-
ción para esta pieza.

Antes de leer estas informaciones generales, ase-
gurarse de que no hay particularidades ligadas al
vehículo. Estas particularidades se precisan si pro-
cede en las otras partes de este subcapítulo que
tratan de la pieza.

Nota:

Para indicaciones detalladas sobre una unión parti-
cular, consultar:

112594

113099

113098

41D

-

11

ESTRUCTURA INFERIOR TRASERA

Piso trasero parte delantera: Descripción general

B85 o C85

41D

Para los otros casos de acceso a las caras de ensam-
blado, las diferentes posibilidades de sustitución se
describen en los fundamentales de la reparación de
carrocería y estructura (consultar MR 400, 40A, Gene-
ralidades).

ATENCIÓN

Si los puntos de soldadura no se pueden realizar
con una punteadora eléctrica como estaban origi-
nalmente, serán sustituidos por puntos de tapo-
nado tras el taladrado de la primera chapa.
