ESTRUCTURA INFERIOR DELANTERA

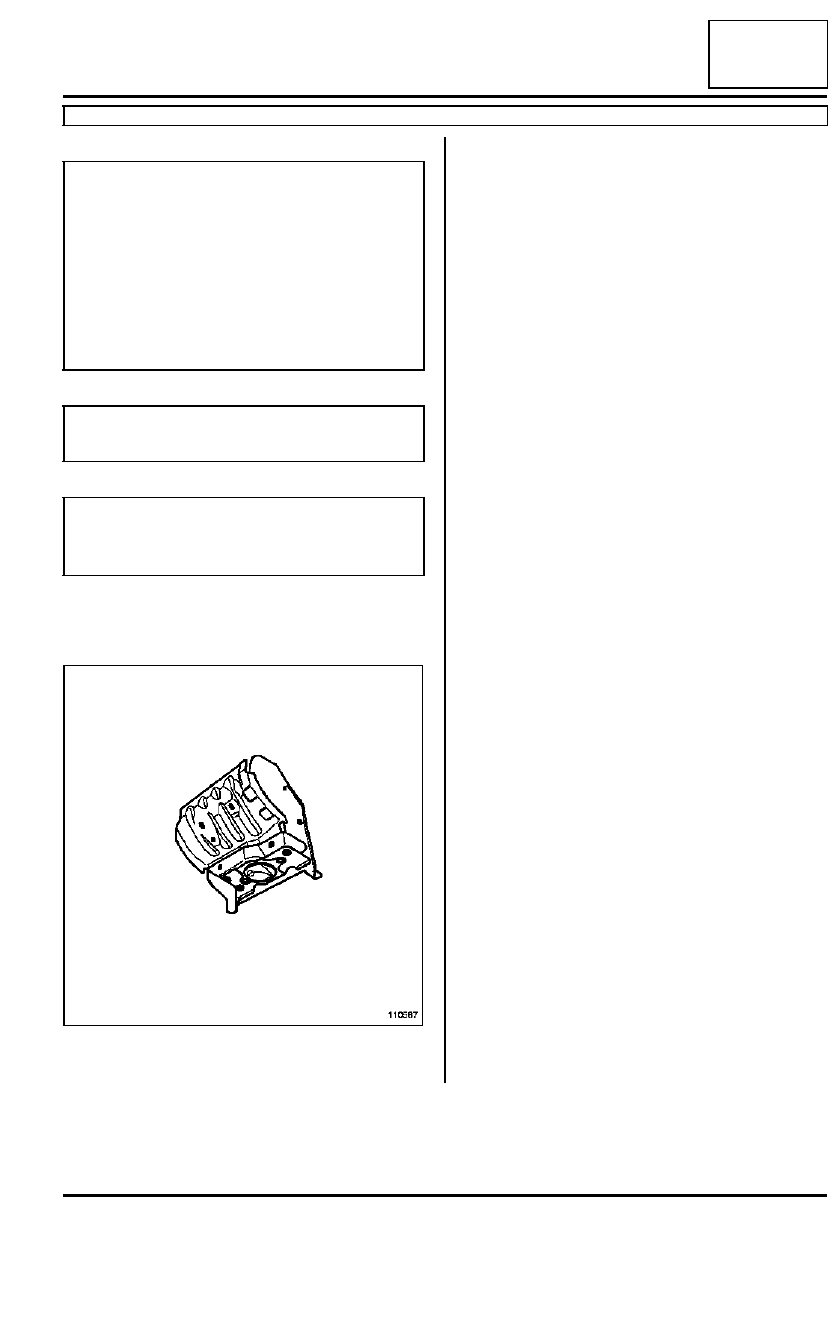

Soporte del motor: Descripción general

B85 o C85

41A

(MR 400, 40A, Generalidades).

CONCEPCIÓN DEL ELEMENTO DE ESTRUCTURA

Esta pieza es de tipo elemental, realiza solamente la
función de soporte del motor.

ATENCIÓN

Las informaciones contenidas a continuación des-
criben el método de reparación general para todos
los vehículos con el mismo tipo de concepción para
esta pieza.

Antes de leer estas informaciones generales, ase-
gurarse de que no hay particularidades relaciona-
das con el vehículo. Estas particularidades se
precisan si es necesario en las otras partes de este
subcapítulo que tratan de la pieza.

IMPORTANTE

Es indispensable utilizar el banco de enderezado.

Nota:

Para indicaciones detalladas sobre una unión parti-
cular, consultar:

110587

41A

-

28

ESTRUCTURA INFERIOR DELANTERA

Soporte del motor: Descripción

B85 o C85

41A

Para sustituir esta pieza, solicitar como suplemento el
travesaño lateral extremo delantero (A).

Esta pieza sólo puede ser sustituida de una forma:

- sustitución completa.

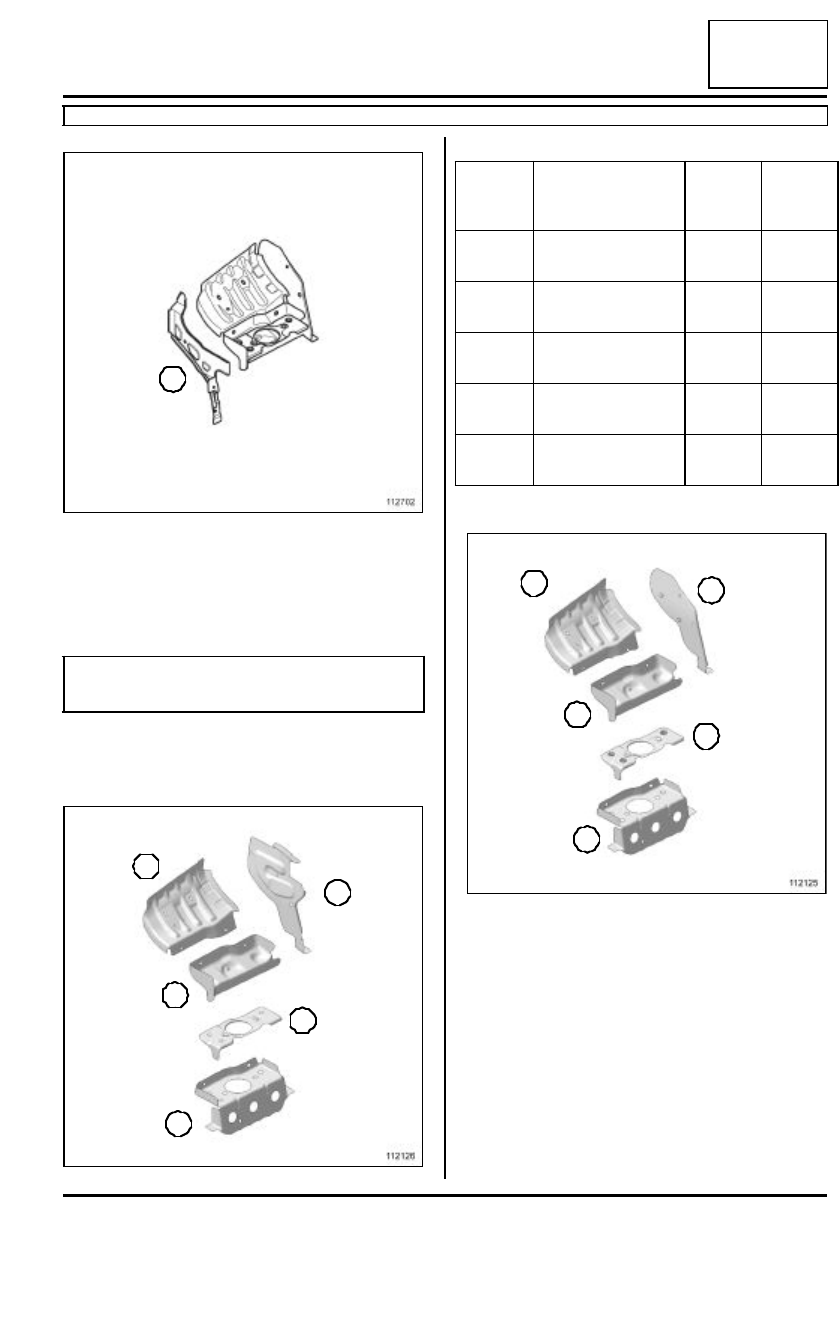

I - COMPOSICIÓN DE LA PIEZA DE RECAMBIO

(soporte del motor de fuerte par)

(soporte del motor de bajo par)

112702

IMPORTANTE

Es indispensable utilizar el banco de enderezado.

112126

A

5

4

3

2

1

Número

Designación

Natura-
leza

Espe-
sor
(mm)

(1)

Soporte del motor
parte superior

HLE

1,5

(2)

Soporte del motor
parte trasera

HLE

1,5

(3)

Soporte del motor
parte central

HLE

2

(4)

Refuerzo  soporte
del motor

HLE

1

(5)

Soporte del motor
parte inferior

HLE

2

112125

1

2

3

4

5

41A

-

29

ESTRUCTURA INFERIOR DELANTERA

Soporte del motor: Descripción

B85 o C85

41A

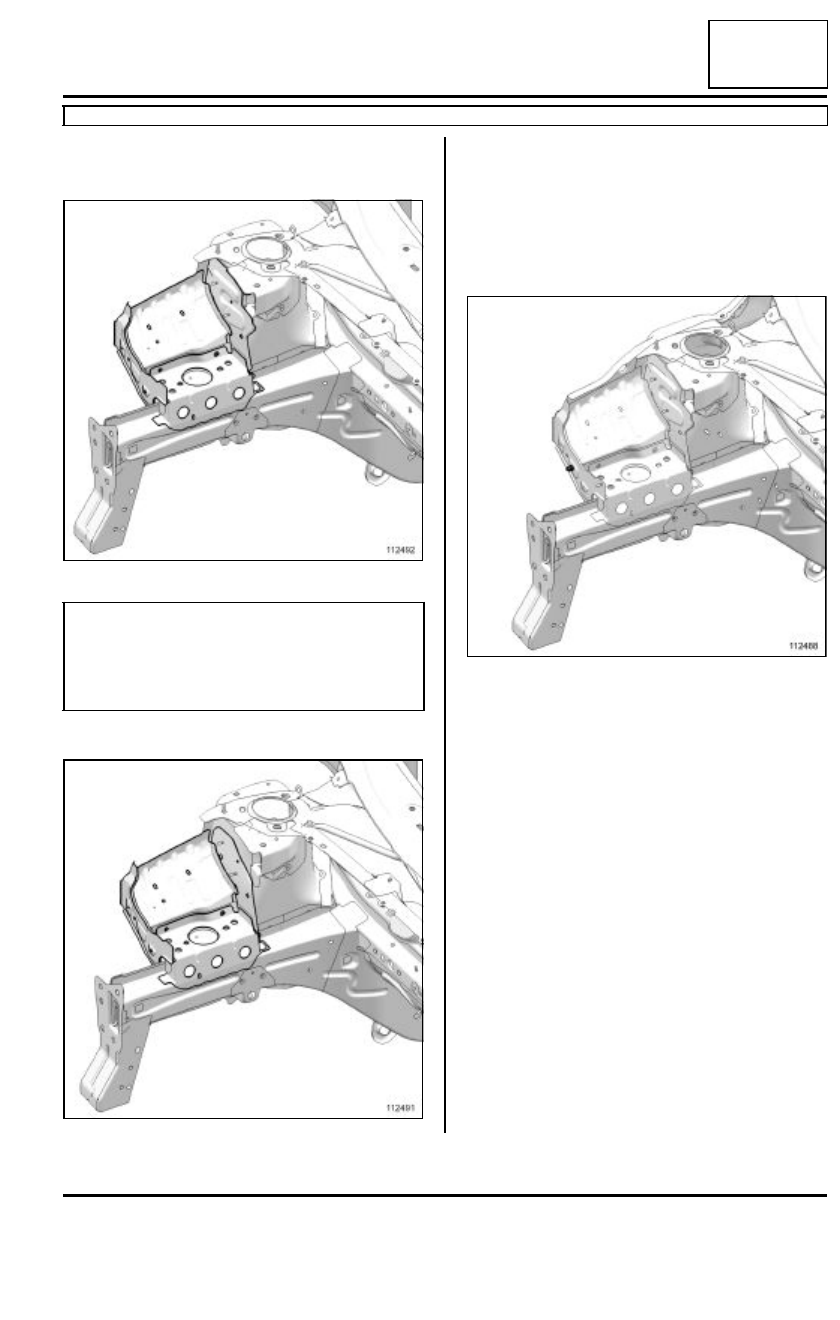

II - PIEZA EN POSICIÓN

(soporte del motor de fuerte par)

(soporte del motor de bajo par)

III - POSICIONAMIENTO DE LAS MASAS
ELÉCTRICAS DE PROXIMIDAD

Para el método de colocación de los espárragos de
masa (consultar 40A, Generalidades, Masas eléctri-
cas en la carrocería: Lista y localización de los ele-
mentos, página 40A-20)

Posición del espárrago de masa.

112492

ATENCIÓN

Si los puntos de soldadura no se pueden realizar
con una punteadora eléctrica como estaba original-
mente, éstos serán sustituidos por puntos de tapo-
nado tras el taladrado de la primera chapa.

112491

112488

41A

-

30

ESTRUCTURA INFERIOR DELANTERA

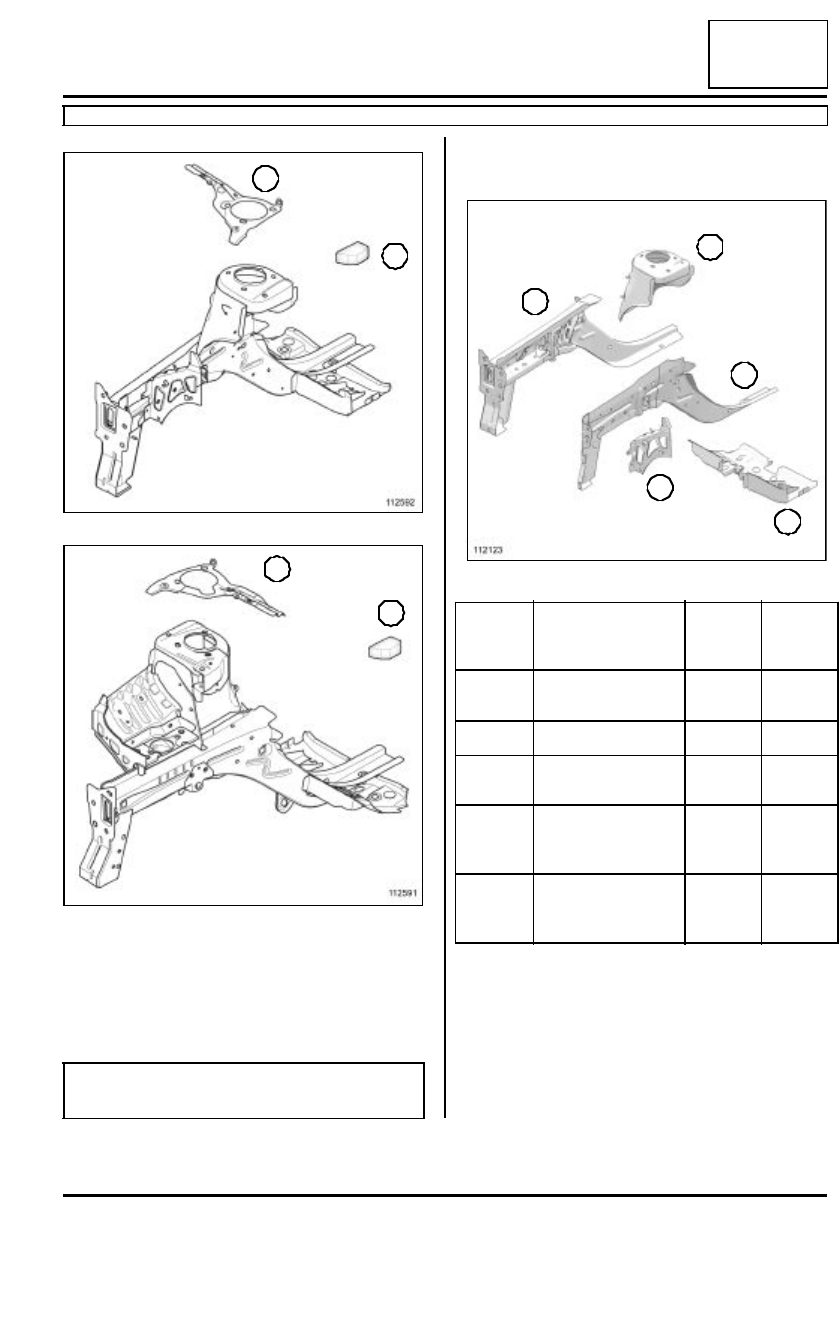

Semibloque delantero: Descripción

B85 o C85

41A

Para sustituir esta pieza, solicitar el refuerzo del tabi-
que de calefacción (A) y el inserto hinchable del lar-
guero (B).

Esta pieza sólo puede ser sustituida de una forma:

- sustitución completa.

I - COMPOSICIÓN DE LA PIEZA DE RECAMBIO

(lado izquierdo)

112592

112591

IMPORTANTE

Es indispensable utilizar el banco de enderezado.

A

B

A

B

112123

Número

Designación

Natura-
leza

Espe-
sor
(mm)

(1)

Larguero delantero

HLE/
THLE

1,6/2,6

(2)

Paso de rueda

HLE

1,2/2

(3)

Cierre del larguero

HLE/
THLE

1.6/2.7

(4)

Travesaño lateral
delantero del piso
central

HLE

1

(5)

Travesaño lateral
del extremo delan-
tero

HLE

1,5

5

4

3

2

1
