Renault Clio. Manual - parte 366





40A

-

44

GENERALIDADES

Elementos de estructura que hay que colocar en el banco de reparación: Descripción

B85 o C85

40A

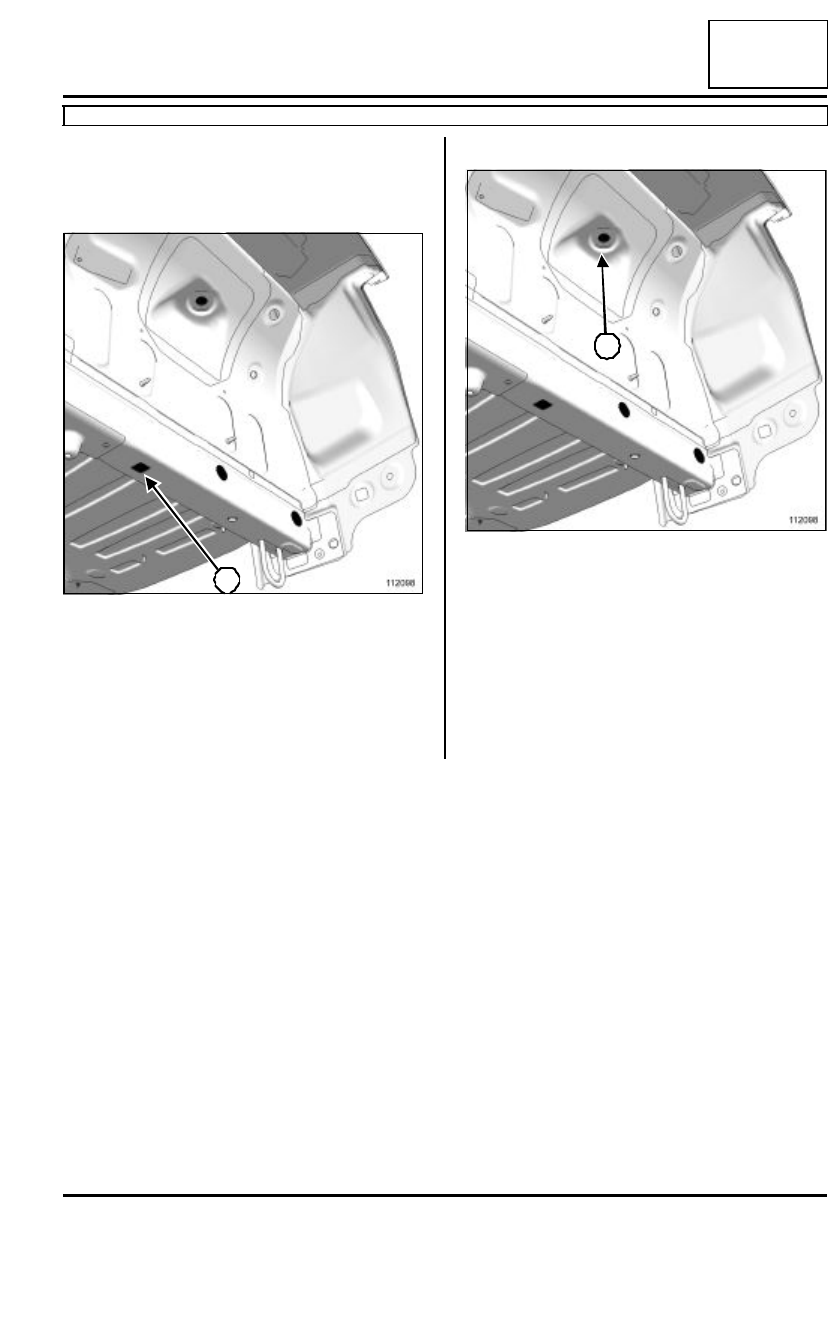

El calibre se apoya verticalmente contra el larguero y
se centra en el orificio (J1).

Se utiliza para la sustitución parcial del larguero trase-
ro.

El calibre se coloca bajo el larguero trasero y se centra
en el orificio (J).

Se utiliza la mecánica montada para la alineación del
larguero trasero.

Se utiliza la mecánica extraída, en las mismas condi-
ciones, para la sustitución del larguero trasero comple-
to.

XI - PASO DE RUEDA TRASERO INTERIOR

El calibre se coloca bajo la copela del amortiguador
trasero y se centra en el orificio (E).

Se utiliza para la sustitución del paso de rueda trasero.

112098

J

112098

E

40A

-

45

GENERALIDADES

Insertos de cuerpos huecos: Precauciones para la reparación

B85 o C85

40A

Los insertos hinchables aseguran la estanquidad y la
insonorización de los cuerpos huecos del vehículo.
Reaccionan con la temperatura al sumergir la carroce-
ría en un baño de cataforesis en fábrica. Estas condi-
ciones no pueden reproducirse en carrocería.

Al no ser recuperables los insertos, sustituir sistemáti-
camente los insertos hinchables.

Los insertos suministrados por el almacén de piezas
de recambio son idénticos a los de origen.

Para reproducir sus propiedades de estanquidad y de
insonorización, realizar las operaciones siguientes:

- limpiar las superficies de encolado con heptano.

- obturar los orificios del inserto, si es necesario, cor-

tando un trozo de placa insonorizante.

- aplicar, en la periferia y en los orificios del inserto,

masilla en cordón preformado de estanquidad para
guarnecido.

- colocar el inserto comprimiendo la masilla.

En algunos casos, se puede sustituir únicamente la
parte accesible del inserto que se debe recortar en la
pieza de recambio.

ATENCIÓN

No extraer la pieza una vez comprimido el cordón.

En las operaciones de soldadura MIG, proteger los
insertos contra las proyecciones de metal en fusión
y las dispersiones de calor.

Utilizar, por ejemplo, una patilla de protección tér-
mica.

41A

-

1

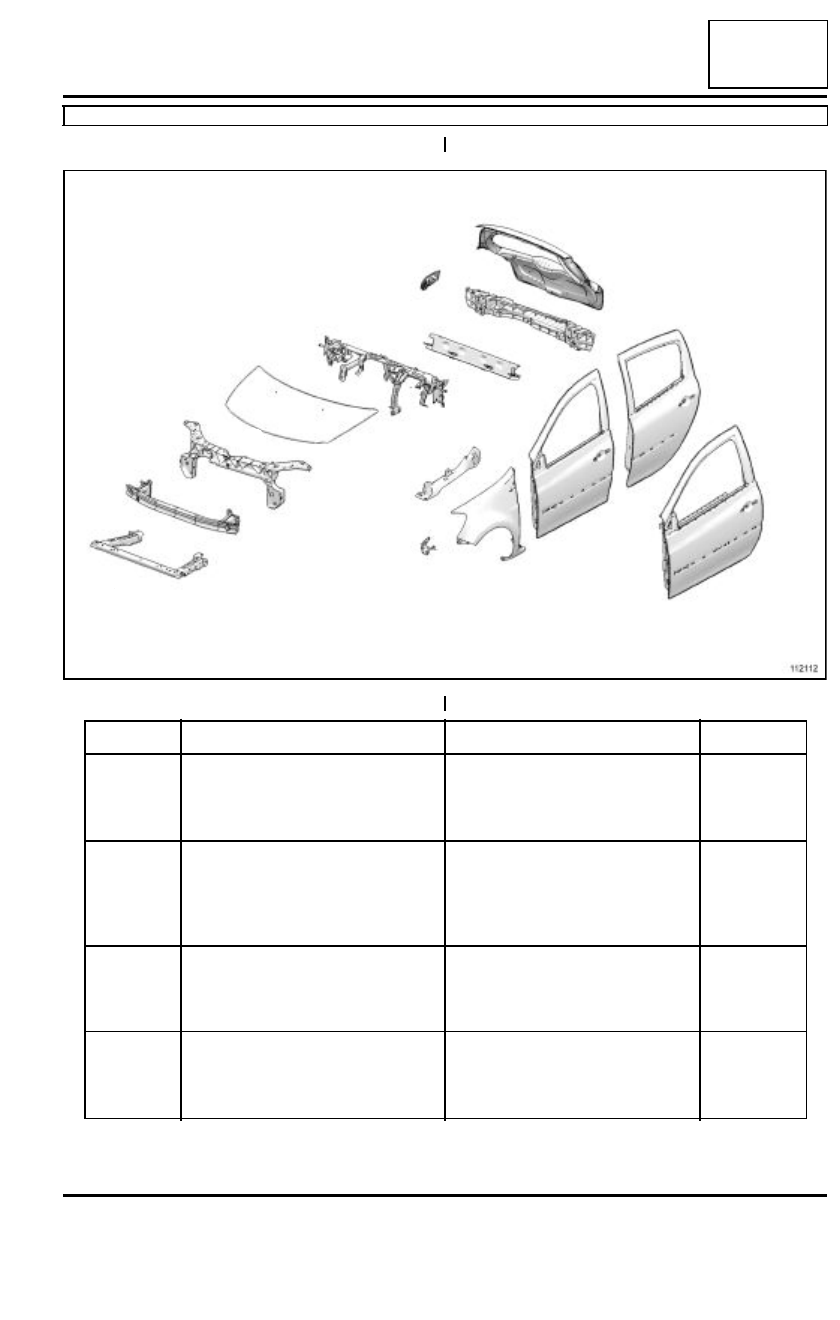

ESTRUCTURA INFERIOR DELANTERA

Estructura vehículo parte desmontable: Descripción

B85 o C85

41A

ESTRUCTURA AMOVIBLE

112112

10

9

8

6

7

5

4

3

2

1

15

14

13

12

11

Número

Designación

Clasificación

Naturaleza

(1)

Puerta lateral delantera

(consultar  47AAbrientes latera-

les,  Puerta lateral delantera:
Extracción - Reposición
, página
47A-10)

(2)

Soporte de fijación inferior de la aleta
delantera

(consultar  42A,  Estructura supe-
rior delantera
Soporte de fija-
ción inferior de la aleta
delantera: Extracción - Reposi-
ción
, página 42A-16)

SMC

(3)

Aleta delantera

(consultar  42A,  Estructura supe-

rior delanteraAleta delantera:
Extracción - Reposición
, página
42A-9)

Noryl

(4)

Puerta lateral delantera

(consultar  47AAbrientes latera-

les,  Puerta lateral delantera:
Extracción - Reposición
, página
47A-10)

41A

-

2

ESTRUCTURA INFERIOR DELANTERA

Estructura vehículo parte desmontable: Descripción

B85 o C85

41A

(5)

Puerta lateral trasera

(consultar  47AAbrientes latera-

les,  P u e rta  lateral trasera:
Extracción - Reposición
, página
47A-19)

(6)

Soporte de fijación superior de la
aleta delantera

(consultar  42A,  Estructura supe-
rior delantera
Soporte de fija-
ción superior de la aleta
delantera: Extracción - Reposi-
ción
, página 42A-18)

(7)

Travesaño de soporte radiador

(consultar 41AEstructura inferior
d e l a n t e r a
,  Travesaño soporte
radiador: Extracción - Reposi-
ción
, página 41A-10)

(8)

Travesaño de choque delantero

(consultar 41AEstructura inferior
delantera
Travesaño de choque
delantero:  Extracción - Reposi-
ción
, página 41A-8)

Aluminio

(9)

Frente delantero

(consultar  42A,  Estructura supe-

rior delanteraFrente delantero:
Extracción - Reposición
, página
42A-22)

Polipro

(10)

Capot delantero

(consultar 48AAbrientes no late-
rales
Capot delantero: Extrac-
ción - Reposición
, página 48A-11)

Aluminio

(11)

Travesaño del tablero de a bordo

(consultar  42A,  Estructura supe-

rior delanteraTravesaño del
tablero de a bordo: Extracción -
Reposición
, página 42A-35)

(12)

Travesaño de sujeción de equipajes

(consultar Travesaño de sujeción

de equipajes: Descripción)

(13)

Travesaño inferior de choque trasero

(consultar 41DEstructura inferior
trasera
Travesaño inferior de
choque trasero:  Extracción -
Reposición
, página 41D-27)

Polipro

(14)

Portón

(consultar 48AAbrientes no late-
rales
Portón: Extracción - Repo-
sición
, página 48A-18)

(15)

Portezuela de tapa de carburante

(consultar  47AAbrientes latera-

lesPortezuela de tapa de carbu-
rante: Extracción - Reposición
,
página 47A-26)

Noryl
