GENERALIDADES

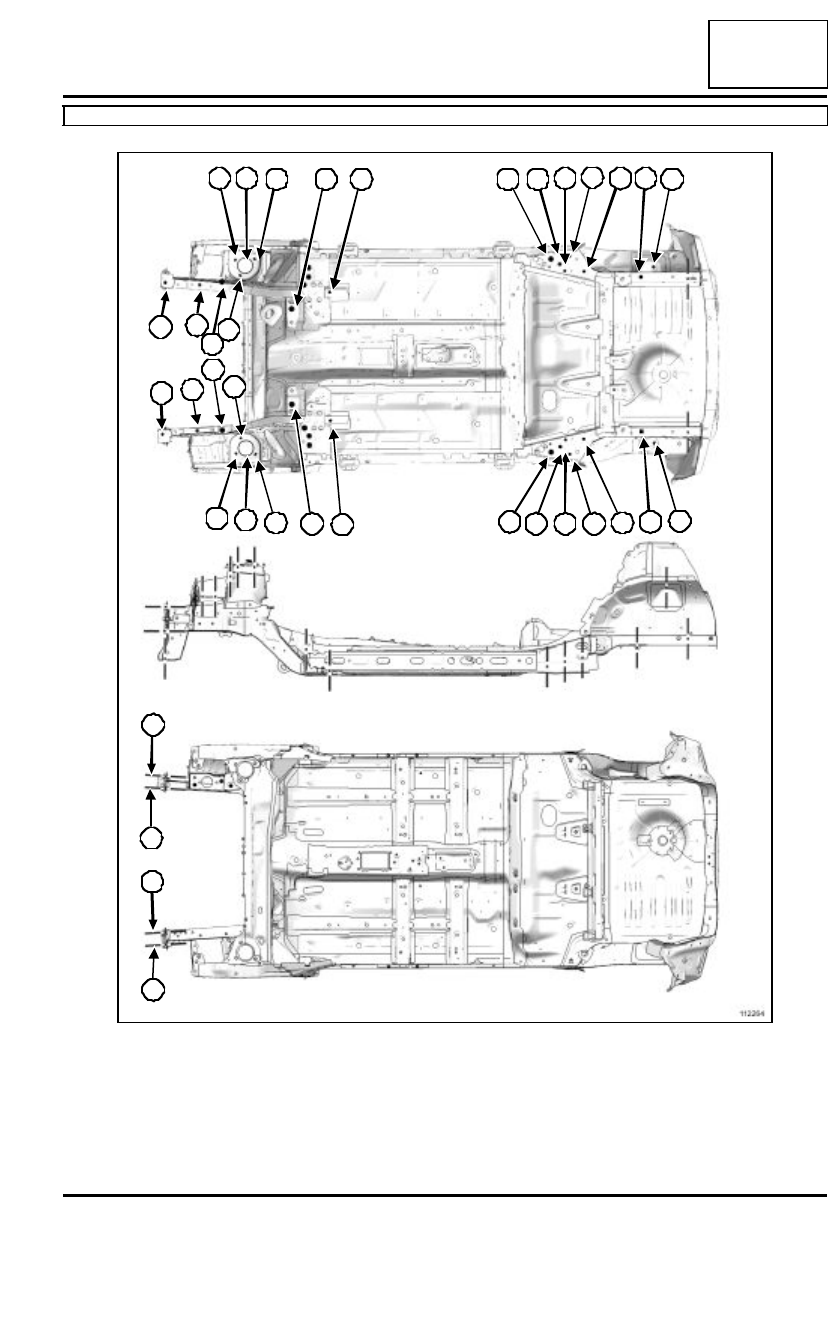

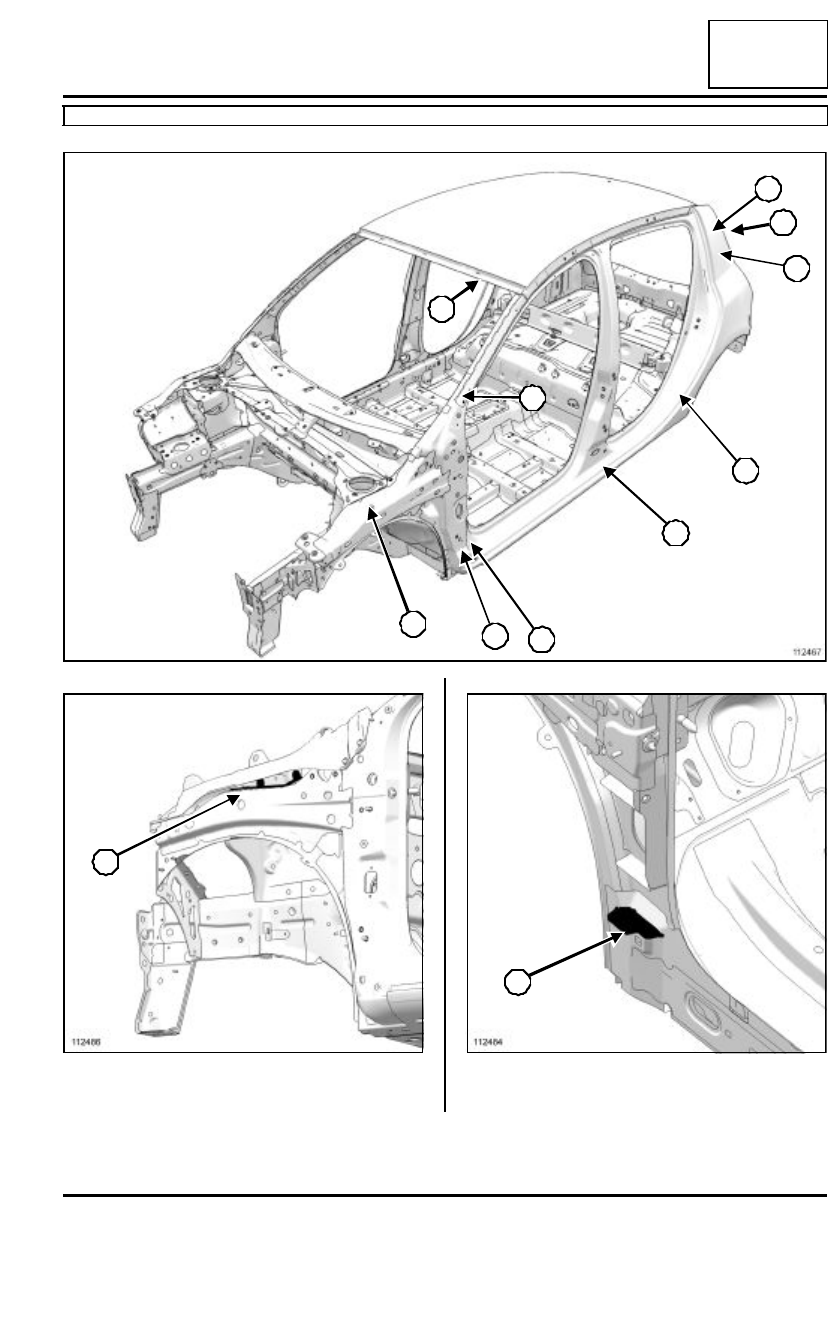

Bastidor: Características
B85 o C85
40A
Designación
Cota X
Cota Y
Cota Z
Diámetro
Pen-
diente %
A
Fijación trasera de la cuna delan-
tera con mecánica
301
305
6,5
M12
0
B
Piloto del tren trasero
1921
-582
118
20 x 20
B1
Fijación delantera del tren trasero
Sin Mecánica
2077,3
-633
118
24 x 24
0
Fijación delantera del tren trasero
con mecánica
2077,3
-633
113
M10
0
B2
Fijación delantera del tren trasero
Sin Mecánica
2047,4
-541,3
118
24 x 24
0
Fijación delantera del tren trasero
con mecánica
2047,4
-541,3
113
M10
0
B3
Fijación delantera del tren trasero
Sin Mecánica
2166
-536
118
24 x 24
0
Fijación delantera del tren trasero
con mecánica
2166
-536
113
M10
0
C
Fijación delantera de la cuna delan-
tera
-141,5
-478
260,5
M12
0
CD
Fijación delantera de la cuna delan-
tera
-141,5
468
256
M12
0
E
Fijación superior del amortiguador
trasero
2614,2
-561,9
534,4
∅
20
0
F
Apoyo superior del amortiguador
delantero
6,81
-583,6
669,4
∅
98
X 7˚; Y 1˚
F1
Fijación superior del amortiguador
delantero
-55,5
-618,4
673,8
M8
X 7˚; Y 1˚
F2
Fijación superior del amortiguador
delantero
-23,3
-518,7
669,2
M8
X 7˚; Y 1˚
F3
Fijación superior del amortiguador
delantero
68,1
-624
660
M8
X 7˚; Y 1˚
G
Fijación trasera del larguero delan-
tero
547
-410
9,8
∅
16
0
H
Piloto delantero del larguero delan-
tero
-283.5
-460,8
292,8
16 x 16
0
HD
Piloto delantero del larguero delan-
tero
-305,5
471,3
292,8
16 x 16
0
H1
Fijación delantera del larguero
delantero sin mecánica
-502
-476
83,5
M12
0
