Renault Clio. Manual - parte 332

88C

-

12

AIRBAG Y PRETENSORES

Calculador: Extracción - Reposición

88C

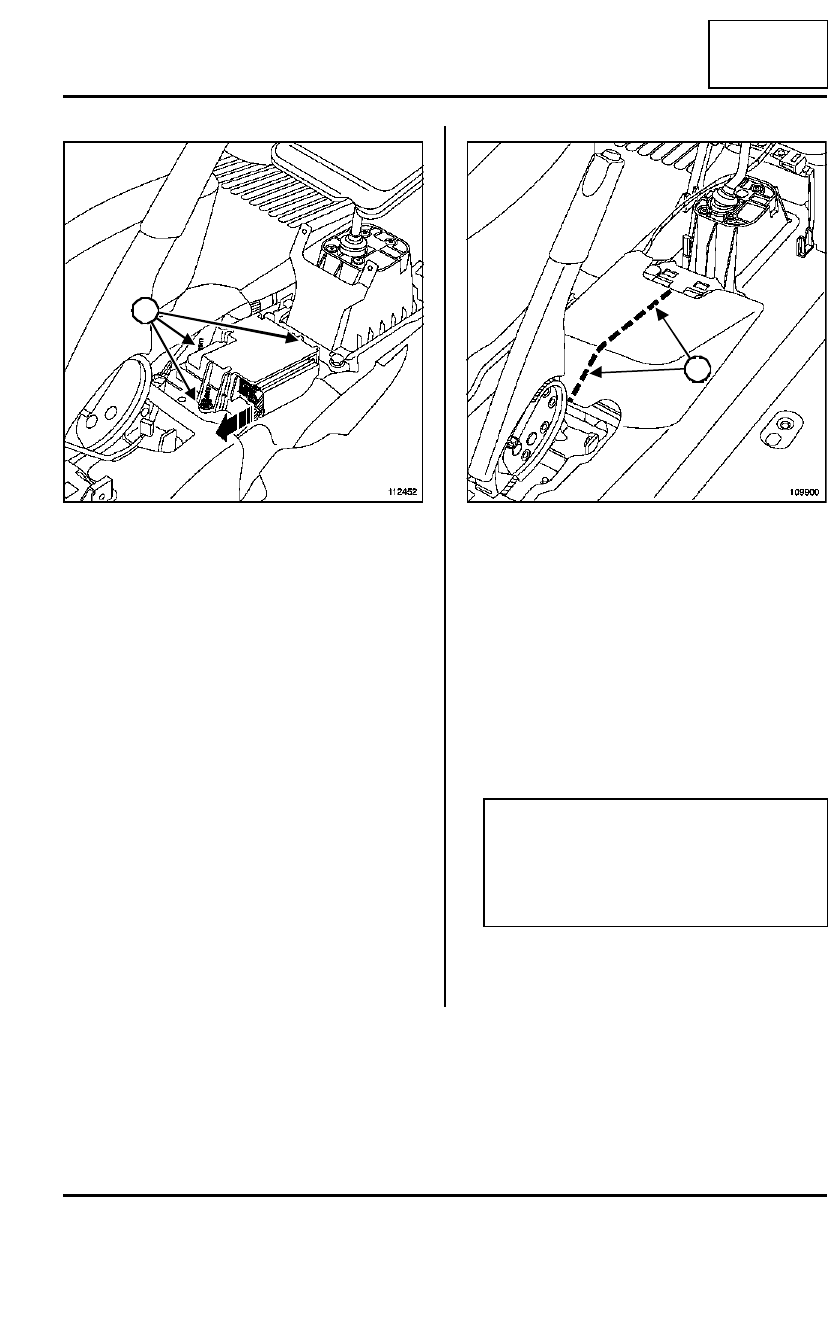

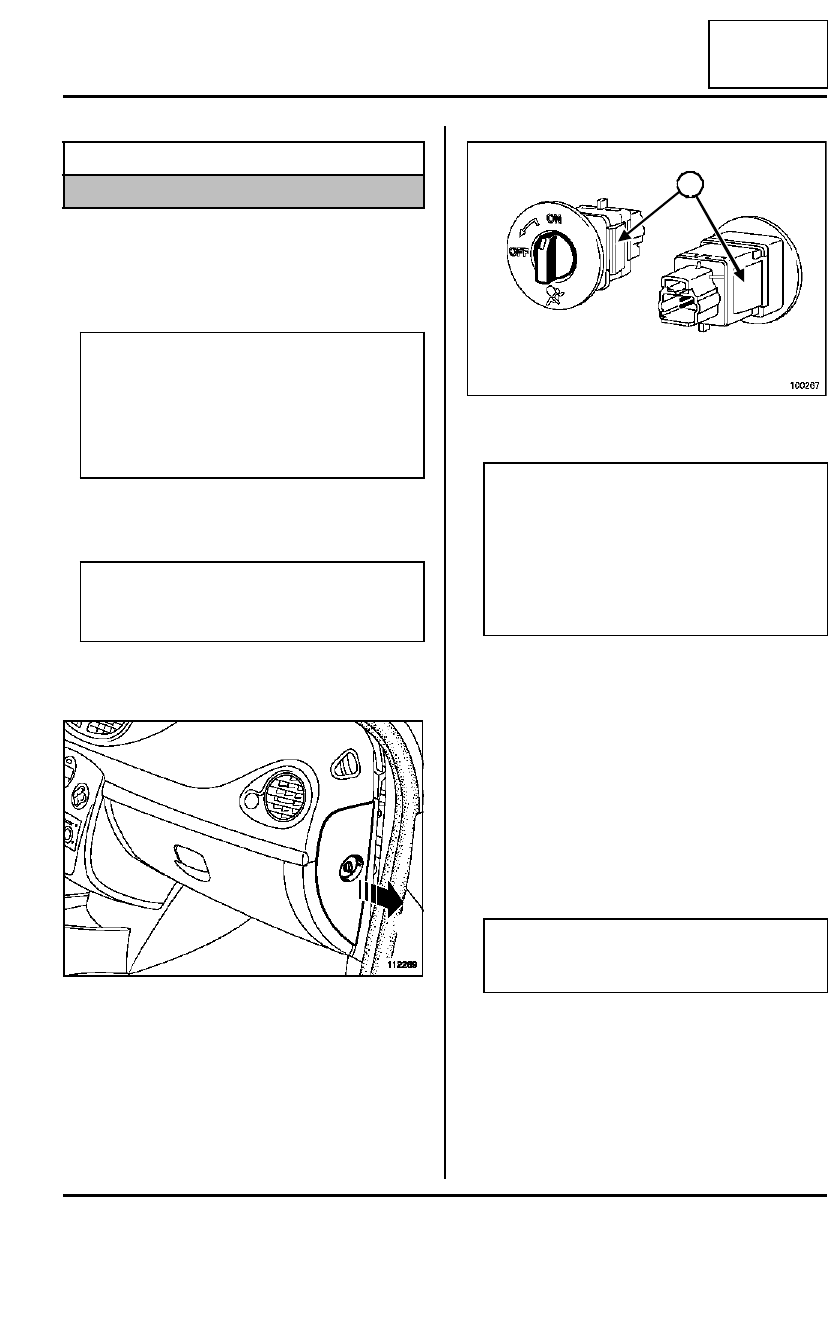

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Bloquear el calculador del airbag (consultar 88C,
Airbag y pretensores, Airbag y pretensores: Precau-
ciones para la reparación,  página 88C-8).

Desconectar la batería (consultar 80A, Batería, Ba-
tería: Extracción - Reposición,  página 80A-1).

Extraer la consola central (consultar MR 393 Carro-
cería, 57A, Accesorios interiores, Consola cen-
tral: Extracción-Reposición).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Efectuar un corte de la moqueta entre la palanca de
velocidades y el freno de aparcamiento según la il-
ustración anterior.

Extraer el cárter de protección del calculador (1).

Material indispensable

útil de diagnóstico

Pares de apriete

m

tuercas de fijación del
calculador

8 N.m

ATENCIÓN

Bloquear imperativamente el calculador del air-
bag con elútil de diagnóstico antes de comen-
zar la extracción. Al activarse esta función, todas
las líneas de ignición están inhibidas y el testigo
del airbag en el cuadro de instrumentos se
enciende fijo (contacto puesto).

Nota:

No extraer los asientos ni las moquetas.

109900

112453

1

88C

-

13

AIRBAG Y PRETENSORES

Calculador: Extracción - Reposición

88C

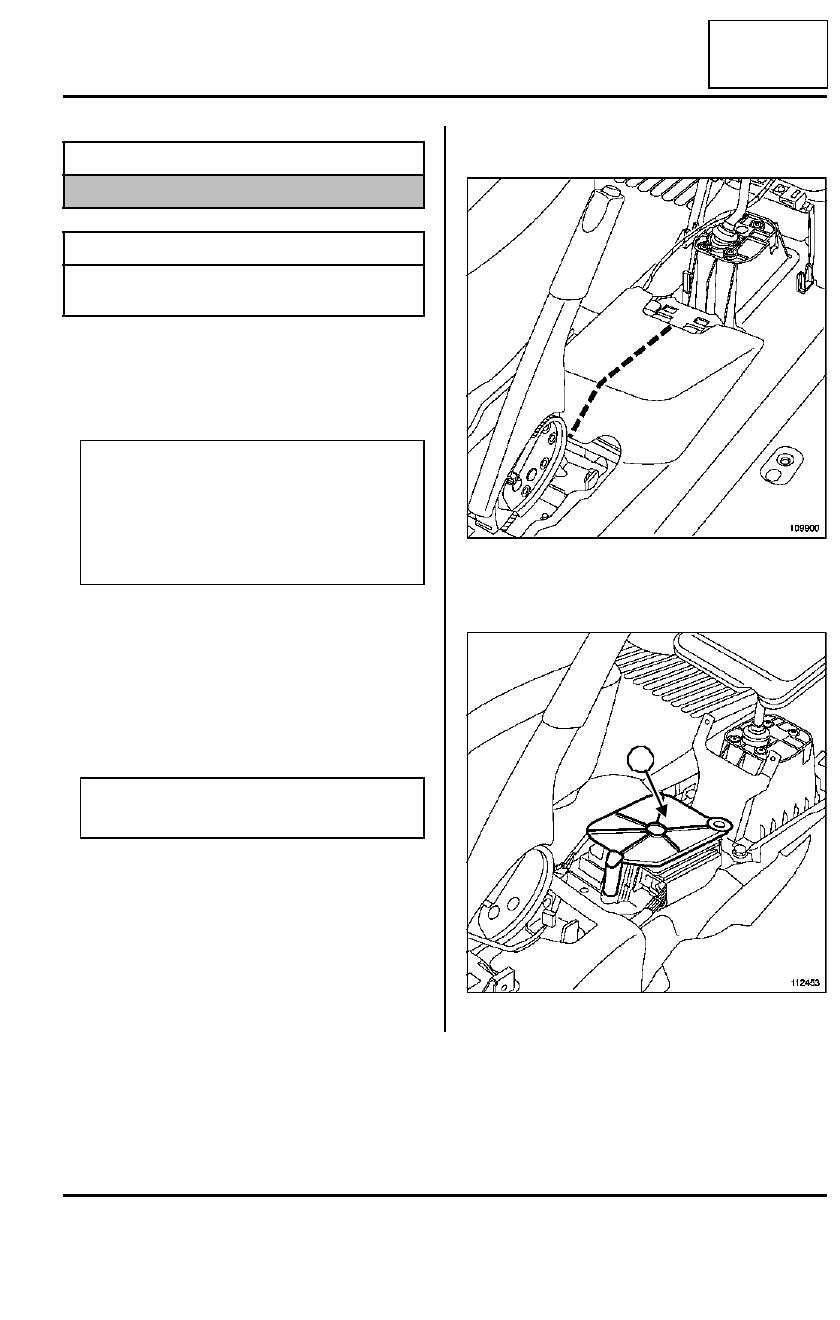

Soltar el bloqueo del conector (2).

Desconectar los conectores.

Extraer:

- las tuercas de fijación (3) del calculador,

- el calculador.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Posicionar el calculador.

Apretar al par las tuercas de fijación del calcula-
dor (8 N.m).

Conectar los conectores.

Sustituir el cárter de protección del calculador por un
cárter nuevo.

Fijar la moqueta en (4) con ayuda de grapas (refe-
rencia: 77 01 047 751).

II - ETAPA FINAL

Colocar la consola central (consultar MR 393 Carro-
cería, 57A, Accesorios interiores, Consola cen-
tral: Extracción-Reposición).

Conectar la batería (consultar 80A, Batería, Batería:
Extracción - Reposición,  página 80A-1).

Efectuar las configuraciones del calculador (consul-
tar MR 394 Diagnóstico, 88C, Airbags y pretenso-
res: Configuraciones y aprendizajes).

Desbloquear, si todo es correcto, el calculador del
airbag (consultar 88C, Airbag y pretensores, Airbag
y pretensores: Precauciones para la reparación,  pá-
gina 88C-8).

112452

2

3

3

109900

IMPORTANTE

Efectuar un control del calculador del airbag con
el útil de diagnóstico. No respetar estas prescri-
pciones puede provocar un funcionamiento anor-
mal de los sistemas, incluyendo un activado
intempestivo de los airbags.

4

88C

-

14

AIRBAG Y PRETENSORES

Contactor de inhibición: Extracción - Reposición

88C

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Bloquear el calculador del airbag (consultar 88C,
Airbag y pretensores, Airbag y pretensores: Precau-
ciones para la reparación,  página 88C-8).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer parcialmente la junta de la puerta.

Soltar el lateral (1).

Desconectar el conector.

Soltar el contactor pinzando los clips (2).

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Encajar el contactor en el protector lateral.

Conectar el conector.

Encajar el protector lateral.

II - ETAPA FINAL

Desbloquear, si todo es correcto, el calculador del
airbag (consultar 88C, Airbag y pretensores, Airbag
y pretensores: Precauciones para la reparación,  pá-
gina 88C-8).

Controlar:

- el funcionamiento del contactor,

- el testigo « airbag OFF » en el cuadro de instru-

mentos.

Material indispensable

útil de diagnóstico

ATENCIÓN

Bloquear imperativamente el calculador del air-
bag con elútil de diagnóstico; antes de comen-
zar la extracción. Al activarse esta función, todas
las líneas de ignición están inhibidas y el testigo
del airbag en el cuadro de instrumentos se
enciende fijo (contacto puesto).

Nota:

El contactor de inhibición está situado en el late-
ral del tablero de a bordo lado del pasajero.

112289

1

100267

ATENCIÓN

- El cinturón de seguridad delantero está previsto
para funcionar con un airbag frontal del pasajero.
Respetar la referencia en caso de sustitución.

- La posición del contactor de inhibición sola-
mente se tiene en cuenta con el contacto cortado
y si el calculador está correctamente configu-
rado.

ATENCIÓN

Efectuar un control del calculador del airbag con
el útil de diagnóstico.

2

88C

-

15

AIRBAG Y PRETENSORES

Contactor de la deslizadera del asiento: Extracción - Reposición

88C

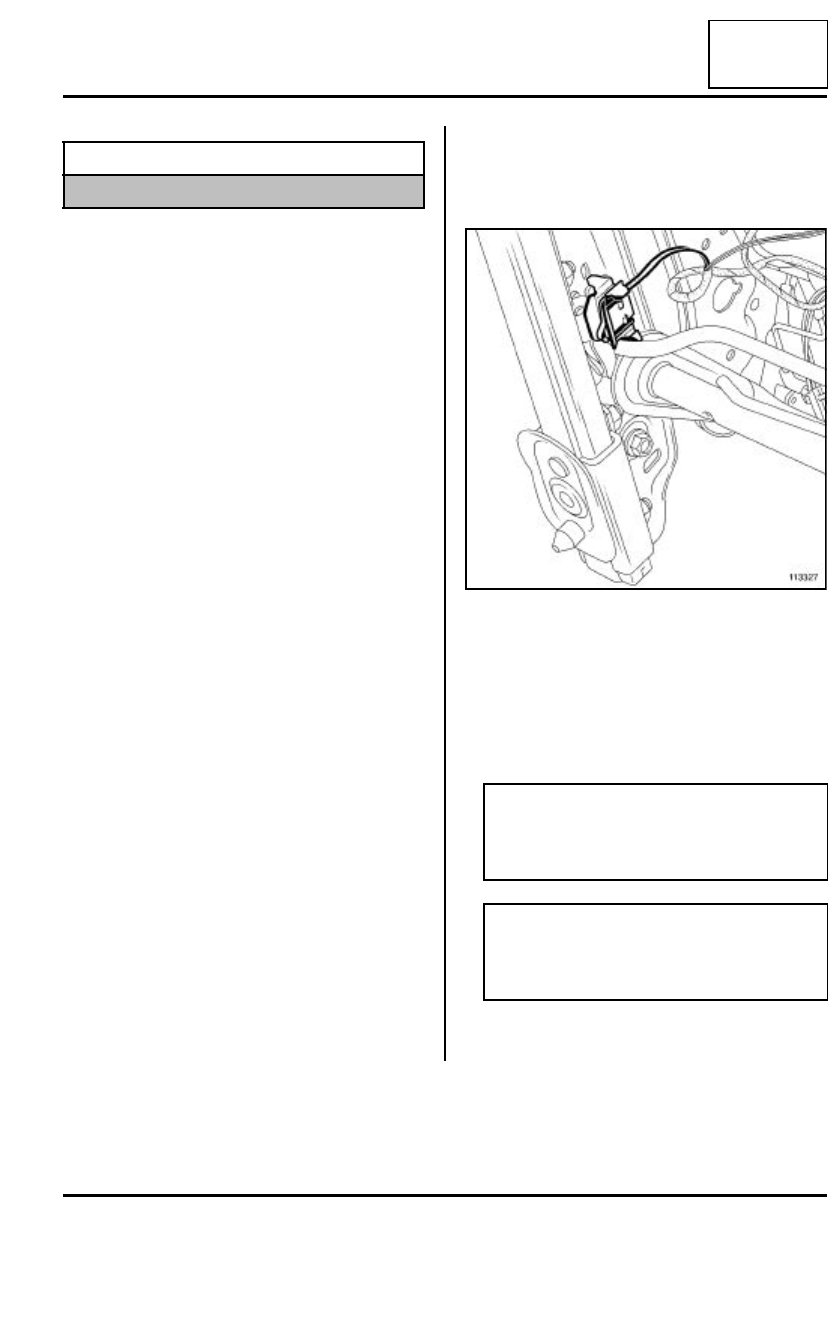

El asiento del conductor está equipado con un capta-
dor de posición del asiento en la deslizadera. Este cap-
tador permite modificar el inflado del airbag frontal del
conductor (pequeño o gran volumen) en función de la
posición del asiento en la deslizadera y de la violencia
del choque.

EXTRACCIÓN

ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Es posible controlar, utilizando el útil de diagnós-
tico, la resistencia del captador de posición del
asiento:

- asiento desplazado hacia adelante: resistencia del
captador = 400

Ω

- asiento desplazado hacia atrás: resistencia del
captador = 100

Ω

Marcar el recorrido del cableado.

Desgrapar el cableado.

REPOSICIÓN

ETAPA DE REPOSICIÓN DE LA PIEZA ESTUDIADA

Colocar el cableado.

Material indispensable

útil de diagnóstico

113327

Nota:

El volumen de inflado del airbag del pasajero no
se modifica en función de la posición del asiento
en la deslizadera.

Nota:

El captador es solidario del cableado del asiento.
Para cualquier disfuncionamiento del captador
de posición, sustituir el cableado del asiento.
