87C

-

3

GESTIÓN DE LOS ABRIENTES

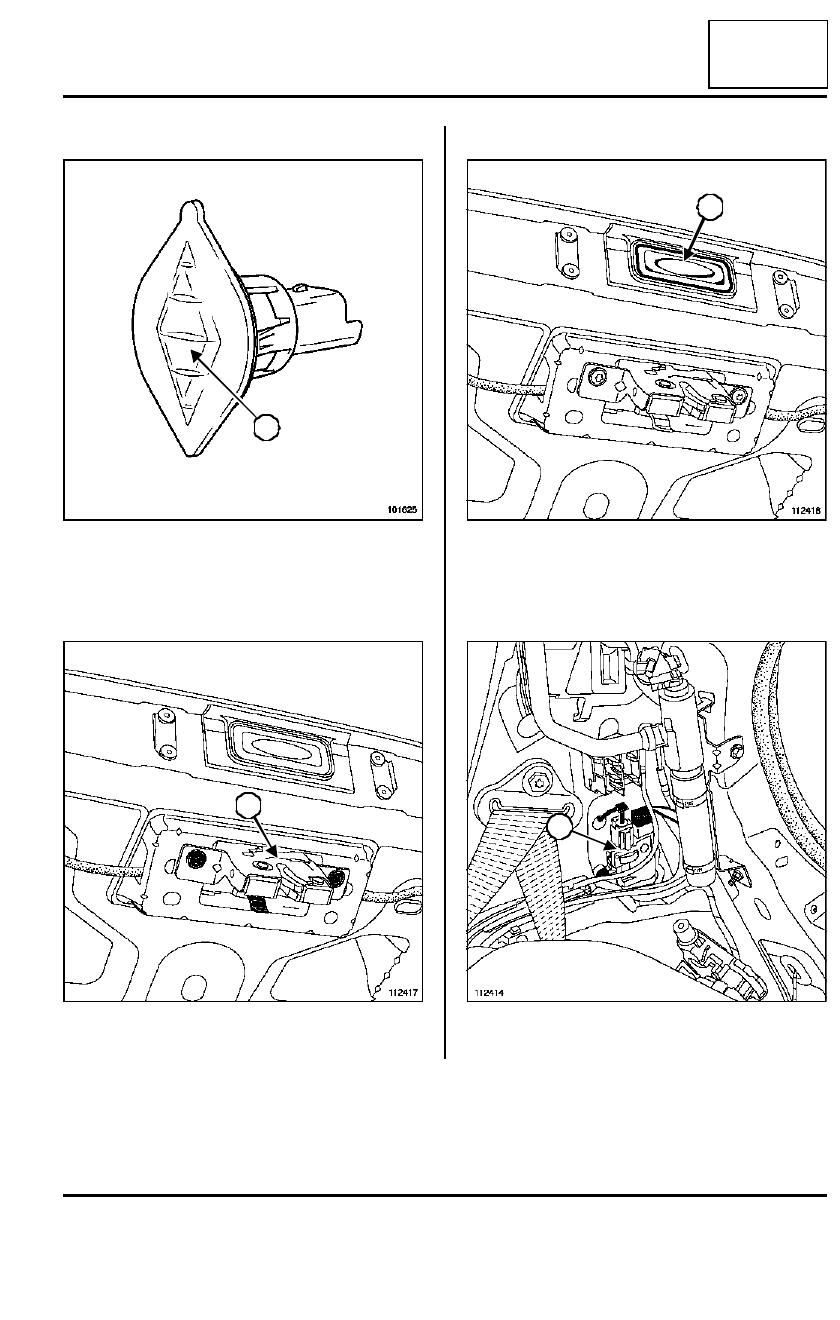

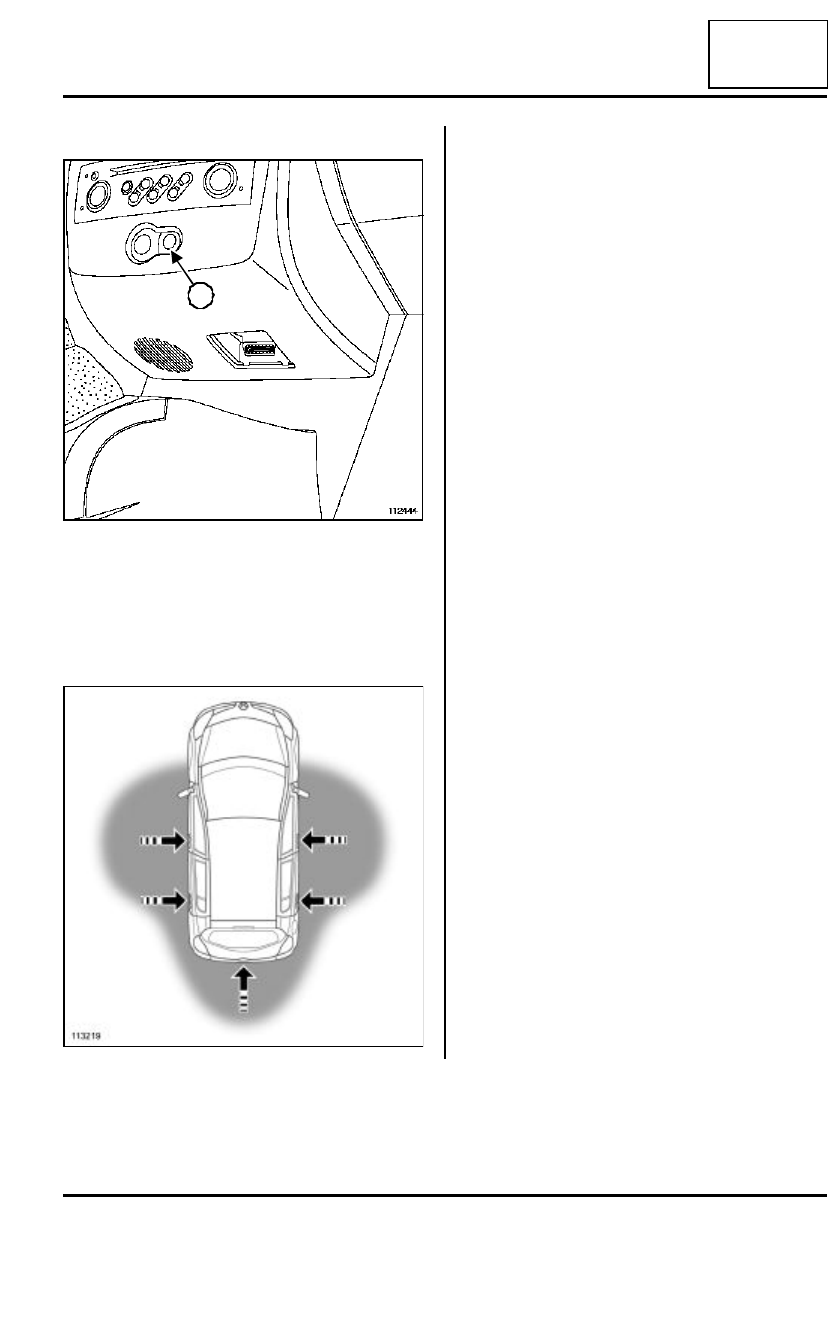

Gestión de los abrientes: Lista y localización de los elementos

87C

VI - CONTACTOR DE PORTÓN "MANOS LIBRES"

Contactor de condenación de portón (8) (versión "ma-
nos libres")

VII - CERRADURA DE PORTÓN

Cerradura de portón(9)

VIII - CONTACTOR DE APERTURA DE PORTÓN

Contactor de apertura de portón (10)

IX - MOTOR DE CONDENACIÓN DE LA
PORTEZUELA DE LLENADO DE CARBURANTE

Motor de condenación de la portezuela de llenado de
carburante(11)

101625

112417

8

9

112418

112414

10

11

87C

-

4

GESTIÓN DE LOS ABRIENTES

Gestión de los abrientes: Lista y localización de los elementos

87C

X - MANDO DE CONDENACIÓN CENTRALIZADA

Mando de centralización de las puertas (12)

XI - IMPLANTACIÓN DE LAS ANTENAS DE
APERTURA Y ZONA DE COBERTURA

Estas antenas equipan únicamente a los vehículos ver-
sión "manos libres".

112444

113219

12

87C

-

5

GESTIÓN DE LOS ABRIENTES

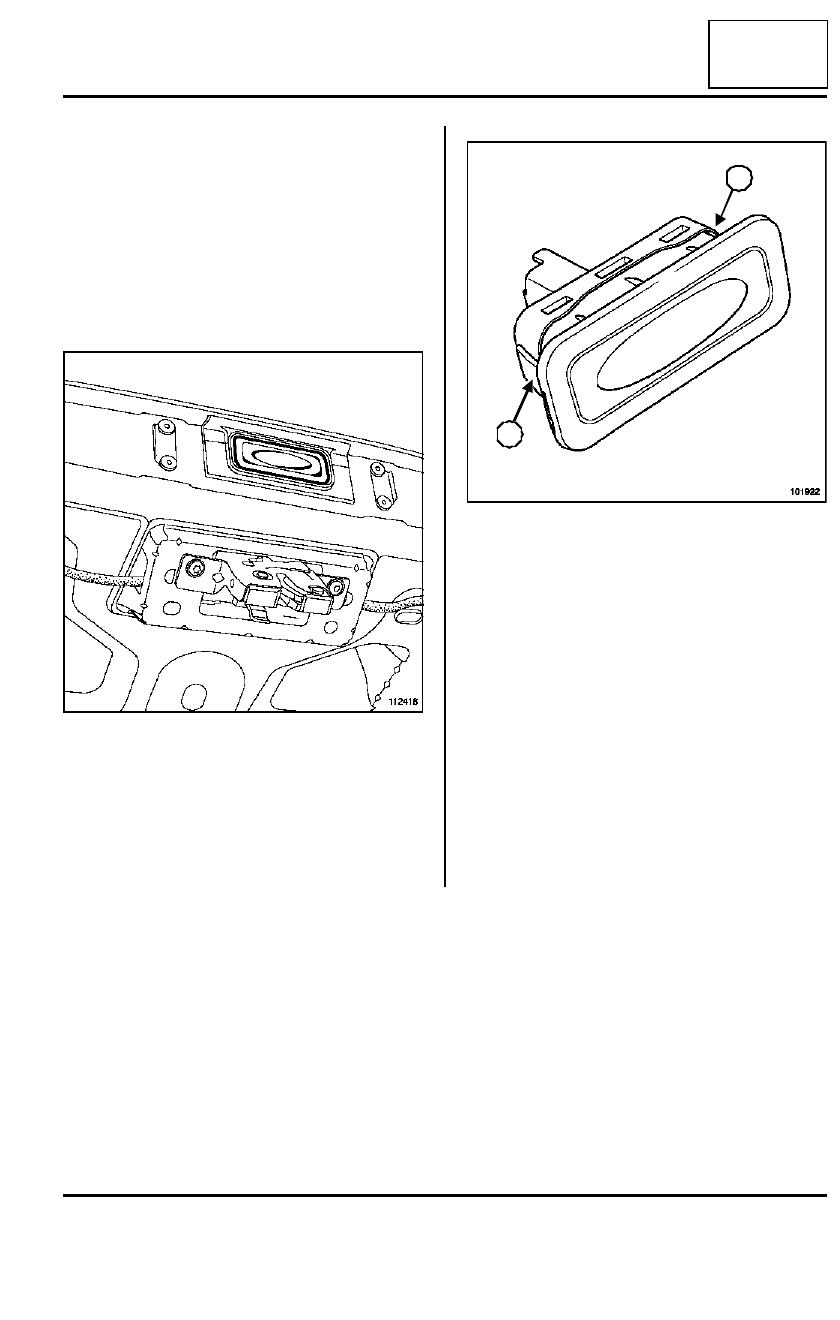

Contactor de apertura del portón: Extracción - Reposición

87C

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Extraer el guarnecido del portón (consultar MR 393
Carrocería, 73A, Guarnecido de abrientes no la-
terales, Guarnecido del portón: Extracción - Re-
posición).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Pasar por el interior del portón para alcanzar el man-
do.

Pinzar los clips (1).

Extraer el mando.

Desconectar el conector.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Conectar el conector.

Encajar el mando de apertura del portón.

II - ETAPA FINAL

Colocar el guarnecido del portón (consultar MR 393
Carrocería, 73A, Guarnecido de abrientes no la-
terales, Guarnecido del portón: Extracción - Re-
posición).

112418

101922

1

1

87C

-

6

GESTIÓN DE LOS ABRIENTES

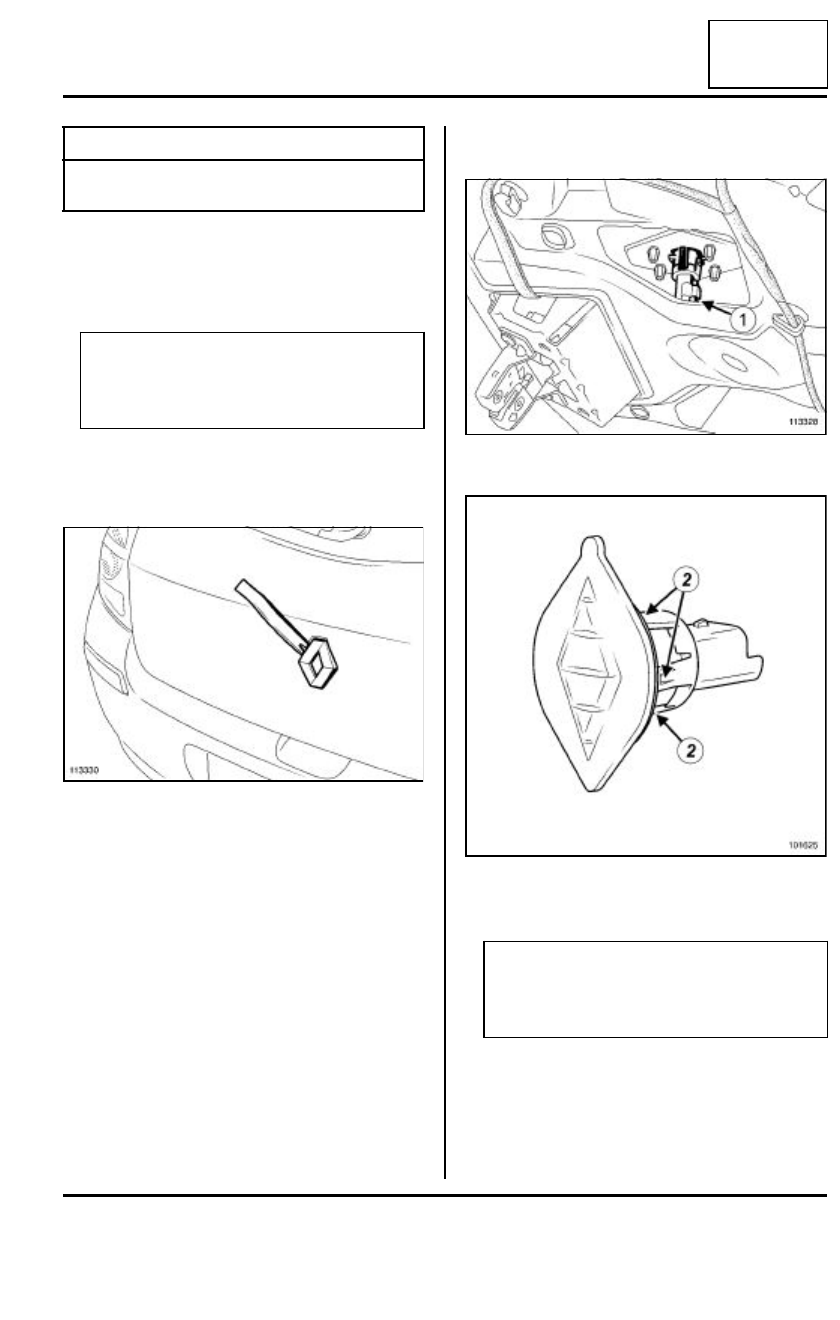

Contactor de condenación del portón: Extracción - Reposición

87C

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Extraer el guarnecido del portón (consultar MR 393
Carrocería, 73A, Guarnecido de abrientes no la-
terales, Guarnecido del portón: Extracción - Re-
posición).

Extraer el monograma mediante el útil (Car. 1363).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Desconectar el conector (1).

Pinzar los clips (2) y extraer el contactor hacia atrás
del vehículo.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el contactor.

Utillaje especializado indispensable

Car. 1363

Palanca de desguar-
necido

Nota:

El contactor de condenación del portón está pre-
sente únicamente en los vehículos equipados
con "manos libres".

113330

113328

101625

Nota:

El contactor de condenación del portón es un
interruptor simple. Se puede controlar con un
óhmetro.
