Renault Clio. Manual - parte 306

84A

-

13

MANDO - SEÑALIZACIÓN

Selector de velocidad en el volante: Extracción - Reposición

84A

II - ETAPA FINAL

- el volante (consultar Volante de dirección: Ex-

tracción - Reposición),

- el airbag del conductor (consultar 88C, Airbag y

pretensores, Airbag frontal del conductor: Extrac-
ción - Reposición,  página 88C-25).

84A

-

14

MANDO - SEÑALIZACIÓN

Luces de precaución y centralización de las puertas: Extracción - Reposición

84A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer el autorradio (consultar 86A, Radio, Auto-ra-
dio "gama baja": Extracción - Reposición,  página
86A-4).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Soltar el guarnecido en la parte superior (1).

Soltar el guarnecido en la parte inferior (2).

Desconectar el conector.

Soltar el contactor actuando en los clips (3).

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Encajar el contactor en el guarnecido.

Conectar el conector.

Encajar el guarnecido.

II - ETAPA FINAL

Extraer el autorradio (consultar 86A, Radio, Auto-ra-
dio "gama baja": Extracción - Reposición,  página
86A-4).

112389

112390

1

2

112432

3

84A

-

15

MANDO - SEÑALIZACIÓN

Mando de reglaje in situ de los faros: Extracción - Reposición

84A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Soltar la moldura (1).

Extraer:

- el tornillo (2),

- el remache de plástico (3).

Apartar la junta de la puerta.

Soltar el lateral del tablero de a bordo (4).

Extraer:

- el tornillo (5),

- el guarnecido de la parte inferior del tablero de a

bordo (6).

112275

112276

112279

112278

84A

-

16

MANDO - SEÑALIZACIÓN

Mando de reglaje in situ de los faros: Extracción - Reposición

84A

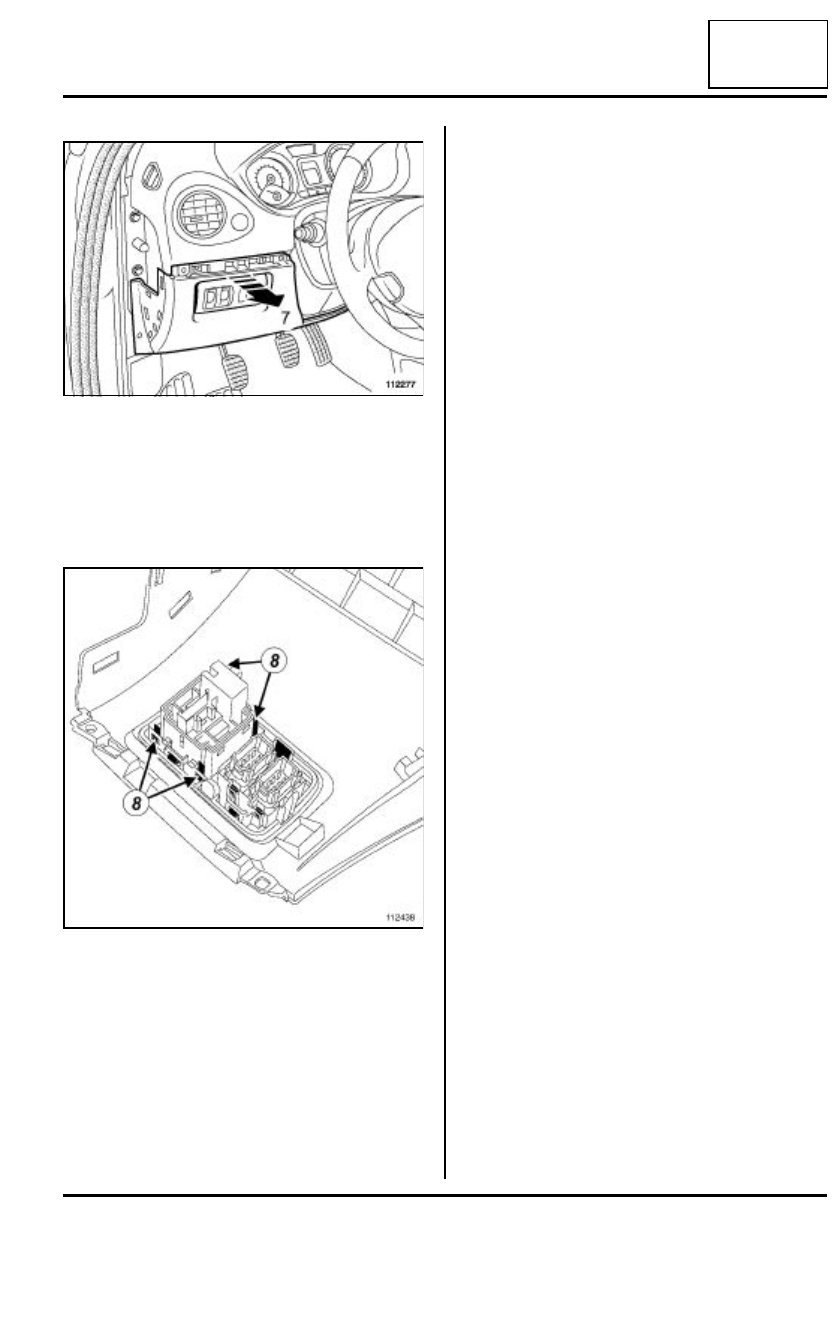

Extraer la parte inferior del tablero de a bordo (7).

Desconectar los conectores.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer el mando de reglaje in situ actuando en los
clips (8).

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el mando de reglaje in situ.

Conectar los conectores.

II - ETAPA FINAL

Colocar:

- la parte inferior del tablero de a bordo,

- el guarnecido de la parte inferior del tablero de a

bordo (6),

- el tornillo de fijación de la parte inferior del tablero

(5),

- el protector lateral del tablero de a bordo,

- el tornillo de fijación de la parte inferior del tablero

(2),

- el remache de plástico (3),

- la moldura.

112277

112438
