CALEFACCIÓN

Grupo motoventilador: Extracción - Reposición

DIRECCIÓN A DERECHA

61A

- los tornillos (12) de la fijación del travesaño del ta-

blero de a bordo.

Colocar:

- el conducto de distribución de aire pie delantero

lado del conductor,

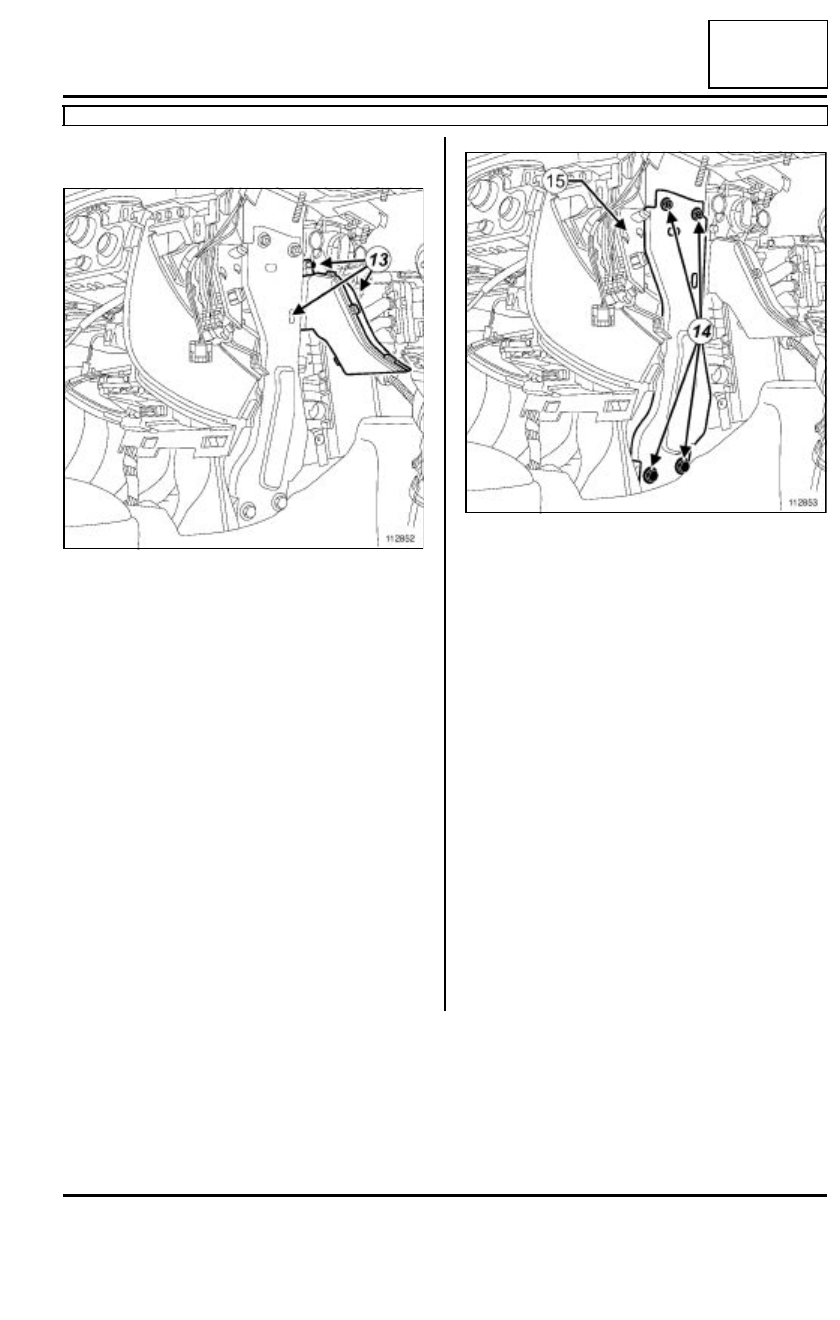

- los tornillos de fijación (13) del conducto de distri-

bución de aire pie delantero lado del conductor

Colocar:

- la placa de refuerzo del travesaño del tablero de a

bordo,

- los tornillos de fijación (14) de la placa de refuerzo

del travesaño del tablero de a bordo,

Encajar la caja de fusibles (15) de la placa de refue-
rzo del travesaño del tablero de a bordo.

Colocar:

- la columna de dirección (consultar Columna de di-

rección: Extracción - Reposición),

- el cárter inferior del tablero de a bordo lado del con-

ductor (consultar MR 393 Carrocería, 57A, Acce-
sorios interiores, Tablero de a bordo:
Extracción-reposición),

- las coquillas (consultar MR 393 Carrocería, 57A,

Accesorios interiores, Tablero de a bordo: Ex-
tracción-reposición),

- el airbag frontal del conductor (consultar Airbag

frontal del conductor: Extracción - Reposición),

- el volante (consultar Volante de dirección: Ex-

tracción - Reposición).

112852

112853

61A

-

56

CALEFACCIÓN

Relé de resistencias de calentamiento: Extracción - Reposición

DIRECCIÓN A IZQUIERDA

61A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

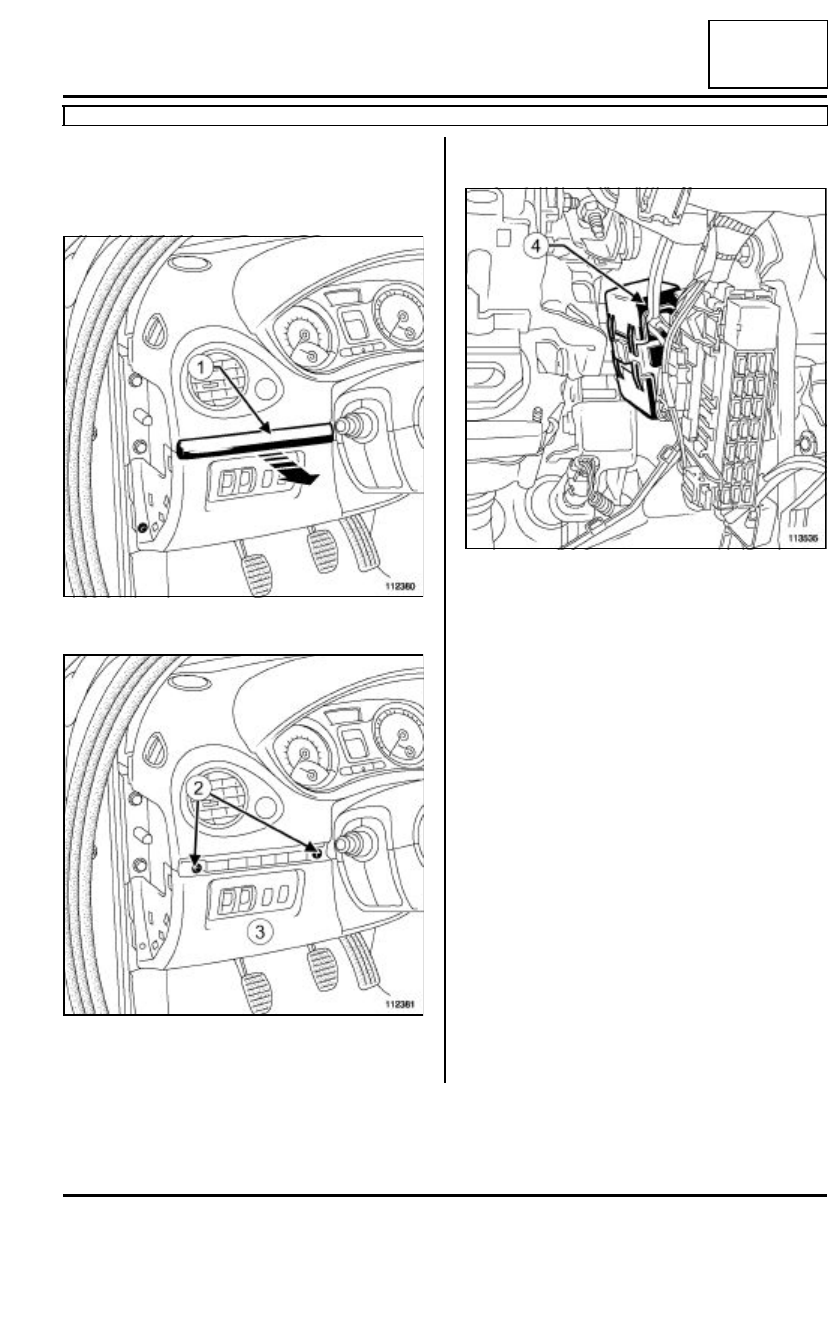

Soltar el embellecedor (1).

Quitar los tornillos de fijación (2).

Extraer el cárter inferior (3).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer:

- la tapa (4) del cajetín de los relés de resistencias de

calentamiento,

- los relés de resistencias de calentamiento.

112380

112381

113535

61A

-

57

CALEFACCIÓN

Relé de resistencias de calentamiento: Extracción - Reposición

DIRECCIÓN A IZQUIERDA

61A

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- los relés de las resistencias de calentamiento,

- la tapa (5) del cajetín de los relés de resistencias de

calentamiento.

II - ETAPA FINAL

Colocar:

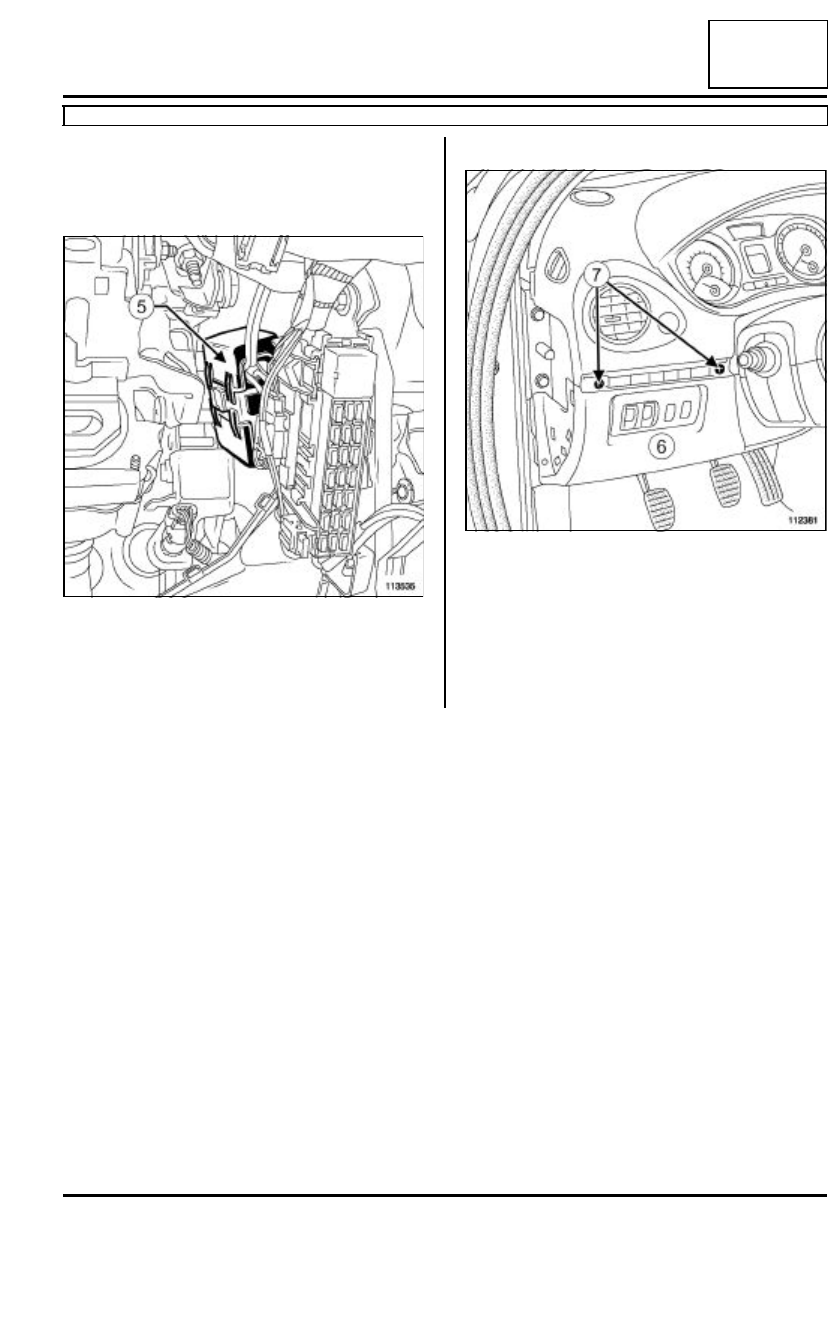

- el cárter inferior (6),

- los tornillos de fijación (7).

Encajar el embellecedor.

113535

112381

61A

-

58

CALEFACCIÓN

Relé de resistencias de calentamiento: Extracción - Reposición

DIRECCIÓN A DERECHA

61A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer el guardaobjetos (consultar MR 393 Carro-
cería, 57A, Accesorios interiores, Portaobjetos:
Extracción - reposición).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

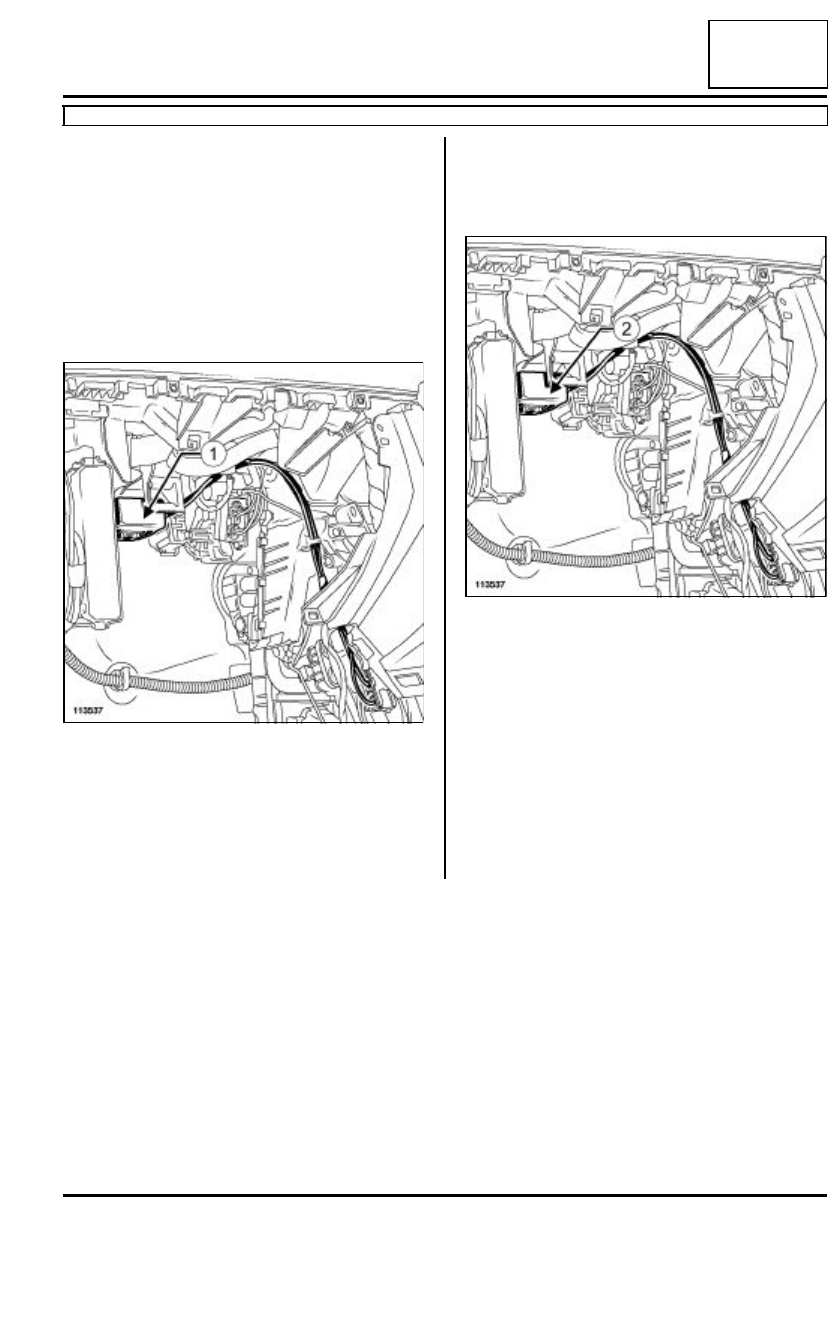

Soltar el cajetín de los relés de resistencias de ca-
lentamiento del travesaño del tablero de a bordo.

Extraer:

- la tapa (1) del cajetín de los relés de resistencias de

calentamiento,

- los relés de resistencias de calentamiento.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- los relés de las resistencias de calentamiento,

- la tapa (2) del cajetín de los relés de resistencias de

calentamiento.

Encajar el cajetín de los relés de resistencias de ca-
lentamiento en el travesaño del tablero de a bordo.

II - ETAPA FINAL

Colocar el portaobjetos (consultar MR 393 Carroce-
ría, 57A, Accesorios interiores, Portaobjetos: Ex-
tracción - reposición).
