Renault Clio. Manual - parte 247

38C

-

6

ANTIBLOQUEO DE RUEDAS

Grupo hidráulico sin ESP: Extracción - Reposición

DIRECCIÓN A IZQUIERDA

38C

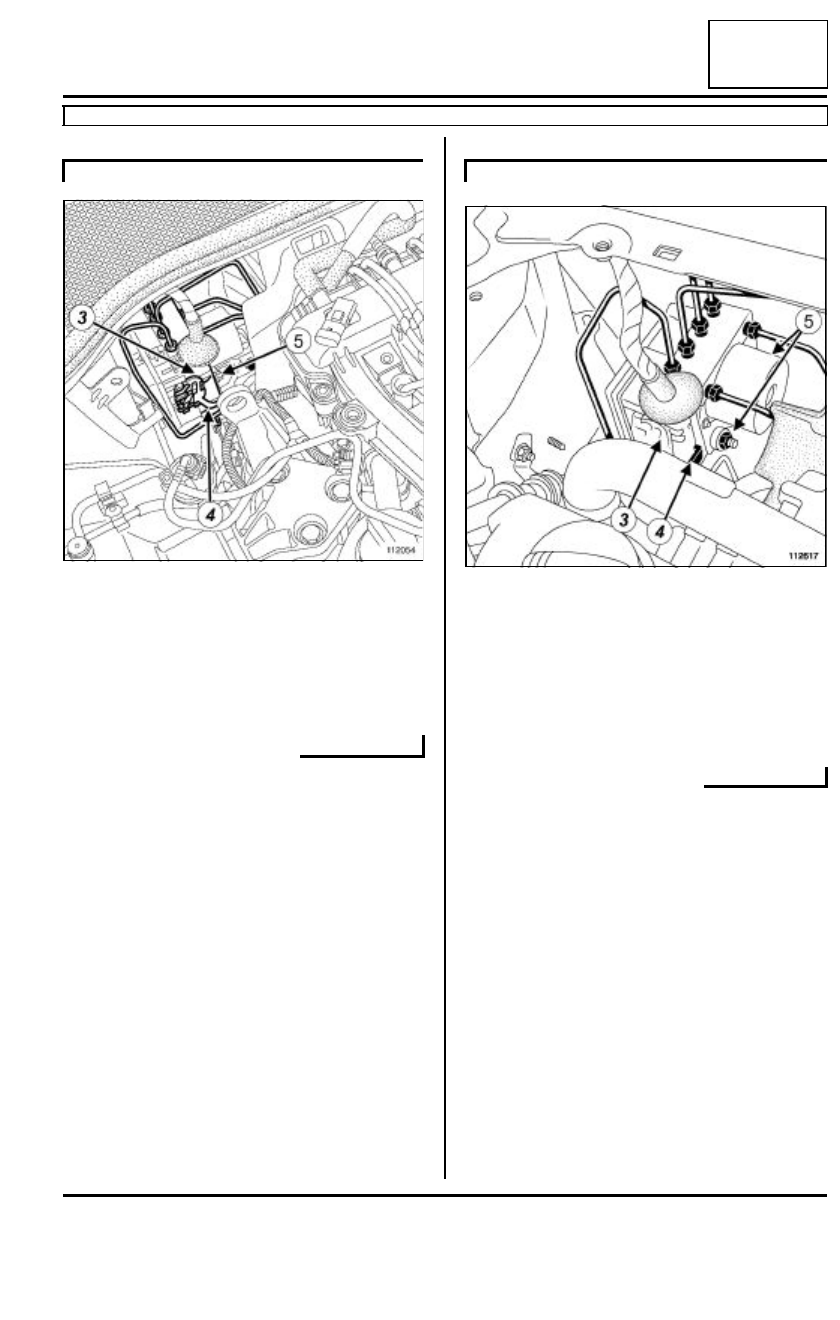

Desconectar el conector (3) del calculador del blo-
que hidráulico, levantando la patilla (4).

Extraer los racores de los tubos de freno del bloque
hidráulico.

Aflojar las tuercas (5) de fijación del bloque hidráu-
lico en su soporte.

Desconectar el conector (3) del calculador del blo-
que hidráulico, levantando la patilla (4).

Extraer los racores de los tubos de freno en el blo-
que hidráulico.

Aflojar las tuercas (5) de fijación del bloque hidráu-
lico en su soporte.

Extraer el bloque hidráulico.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el bloque hidráulico.

Apretar al par las tuercas de fijación del bloque
hidráulico en su soporte (8 N.m).

Colocar los seis racores de los tubos de freno en el
bloque hidráulico.

Apretar al par los racores de los tubos de freno en
el grupo hidráulico (14 N.m).

Conectar el conector del calculador del bloque hi-
dráulico.

D4F o K4J o K4M

112054

K9K

112617

38C

-

7

ANTIBLOQUEO DE RUEDAS

Grupo hidráulico sin ESP: Extracción - Reposición

DIRECCIÓN A IZQUIERDA

38C

Colocar el anillo de levantamiento.

II - ETAPA FINAL

Colocar:

- la boca bajo la rejilla de alero (consultar MR 393

Carrocería, 56A, Accesorios exteriores, Boca
bajo la rejilla de alero),

- el mecanismo de barrido (consultar Mecanismo

del limpiaparabrisas: Extracción - Reposición).

Retirar el útil aprieta-pedal del pedal de freno.

Conectar la batería (consultar Batería: Extracción -
Reposición).

Efectuar una purga del circuito de frenado (consultar
Batería: Extracción - Reposición).

K4J o K4M

K9K

38C

-

8

ANTIBLOQUEO DE RUEDAS

Grupo hidráulico sin ESP: Extracción - Reposición

DIRECCIÓN A DERECHA

38C

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas
(consultar  Vehículo: Remolcado y levantamien-
to).

Desconectar la batería (consultar Batería: Extrac-
ción - Reposición).

Colocar el útil aprieta-pedal en el pedal de freno
para limitar la caída del líquido de freno.

Extraer la batería (consultar Batería: Extracción -
Reposición).

Quitar la carcasa del filtro de aire (consultar Carca-
sa del filtro de aire: Extracción - Reposición).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

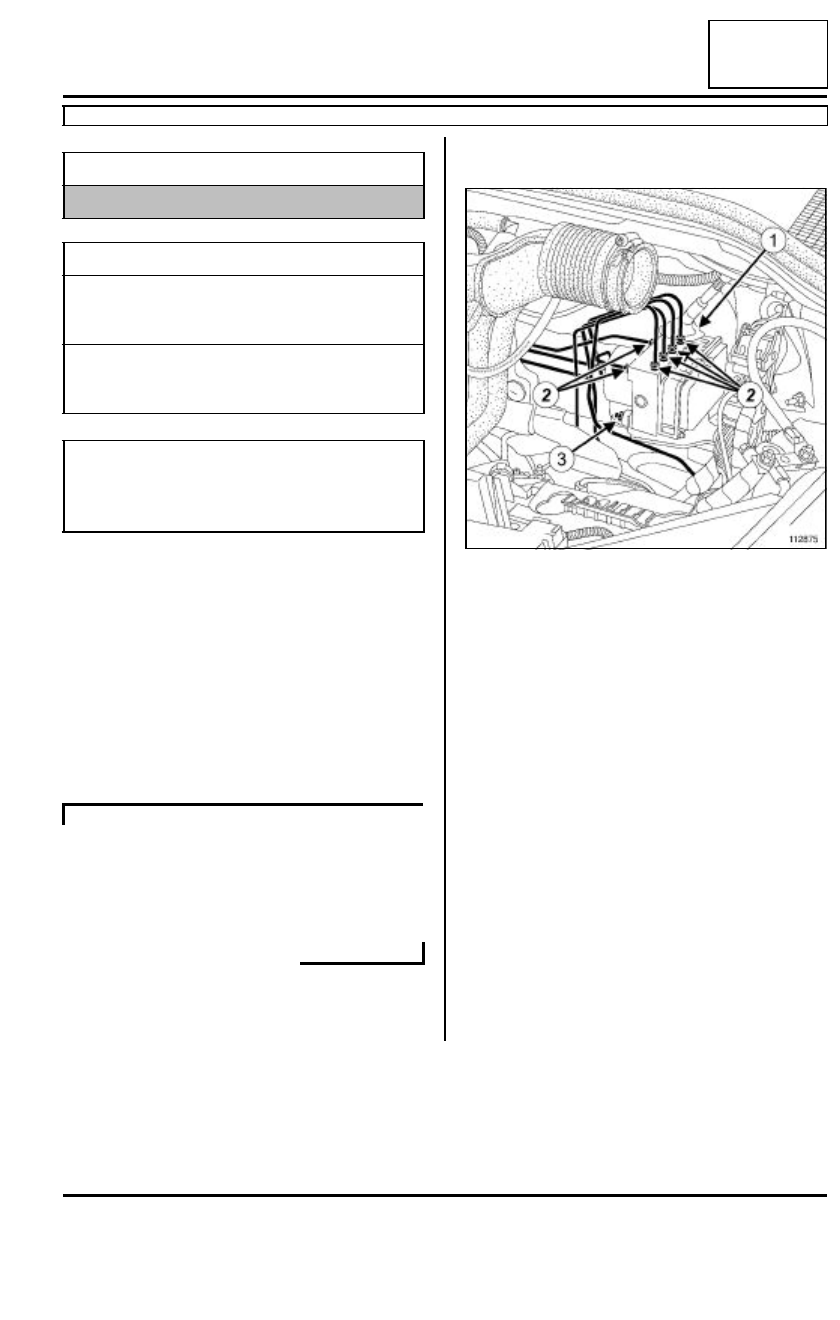

Desconectar el conector (1) del calculador del blo-
que hidráulico, levantando la patilla.

Extraer los racores (2) de los tubos de freno en el
bloque hidráulico.

Aflojar las tuercas (3) de fijación del bloque hidráu-
lico en su soporte.

Extraer el bloque hidráulico.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el bloque hidráulico.

Apretar al par las tuercas de fijación del bloque
hidráulico en su soporte (8 N.m).

Colocar los seis racores de los tubos de freno en el
bloque hidráulico.

Apretar al par los racores de los tubos de freno en
el grupo hidráulico (14 N.m).

Conectar el conector del calculador del bloque hi-
dráulico.

Material indispensable

aprieta-pedal

Pares de apriete

m

tuercas de fijación del
bloque hidráulico en su
sopor te

8 N.m

racores de los tubos de
freno en el grupo
hidráulico

14 N.m

ATENCIÓN

Prever la caída del líquido de freno, para evitar el
deterioro de las piezas mecánicas y de carrocería
en la periferia del sistema de frenado.

K4J o K4M o K9K

112875

38C

-

9

ANTIBLOQUEO DE RUEDAS

Grupo hidráulico sin ESP: Extracción - Reposición

DIRECCIÓN A DERECHA

38C

II - ETAPA FINAL

Colocar la carcasa del filtro de aire (consultar Car-
casa del filtro de aire: Extracción - Reposición).

Colocar la batería (consultar Batería: Extracción -
Reposición).

Retirar el útil aprieta-pedal del pedal de freno.

Efectuar una purga del circuito de frenado (consultar
30A, Generalidades, Circuito de frenado: Purga,
página 30A-4).

Conectar la batería (consultar Batería: Extracción -
Reposición).

K4J o K4M o K9K
