36A

-

4

CONJUNTO DIRECCIÓN

Caja de dirección asistida: Extracción - Reposición

JH3 o JR5, y DIRECCIÓN A IZQUIERDA

36A

Apretar a los pares:

- los tornillos de fijación de bajada del escape (21

N.m),

- el  tornillo de fijación de la pinza abatible (24

N.m).

Colocar la moqueta del suelo.

Colocar la pantalla térmica en la caja de dirección.

Encajar el cableado de la sonda de oxígeno en la
caja de dirección.

Bascular la barra estabilizadora a su posición inicial.

Volver a poner las rótulas en sus alojamientos.

Colocar:

- las tuercas de fijación de la bieleta de dirección,

- las tuercas inferiores de bieleta de reenvío de la

barra estabilizadora.

Apretar a los pares:

- las tuercas de bieleta de reenvío de la barra es-

tabilizadora (44 N.m),

- las tuercas de bieleta de dirección (35 N.m).

III - ETAPA FINAL

Colocar:

- el protector bajo el motor,

- las ruedas delanteras (consultar 35A, Ruedas y

neumáticos:,  Rueda: Extracción - Reposición,
página 35A-4).

Efectuar un reglaje de los trenes rodantes delante-
ros (consultar Reglaje del tren delantero).

Efectuar imperativamente una inicialización del sis-
tema de las lámparas de xenón (si el vehículo está
equipado); (consultar MR 394 Diagnóstico, 80C,
Lámparas de xenón, Sustitución de órganos).

Nota:

Verificar que la moqueta del suelo está situada
bajo el tope del pedal del acelerador.

36A

-

5

CONJUNTO DIRECCIÓN

Caja de dirección asistida: Extracción - Reposición

DIRECCIÓN A DERECHA

36A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas
(consultar  Vehículo: Remolcado y levantamien-
to);.

Extraer:

- las ruedas delanteras (consultar 35A, Ruedas y

neumáticos:,  Rueda: Extracción - Reposición,
página 35A-4),

- el protector bajo el motor.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

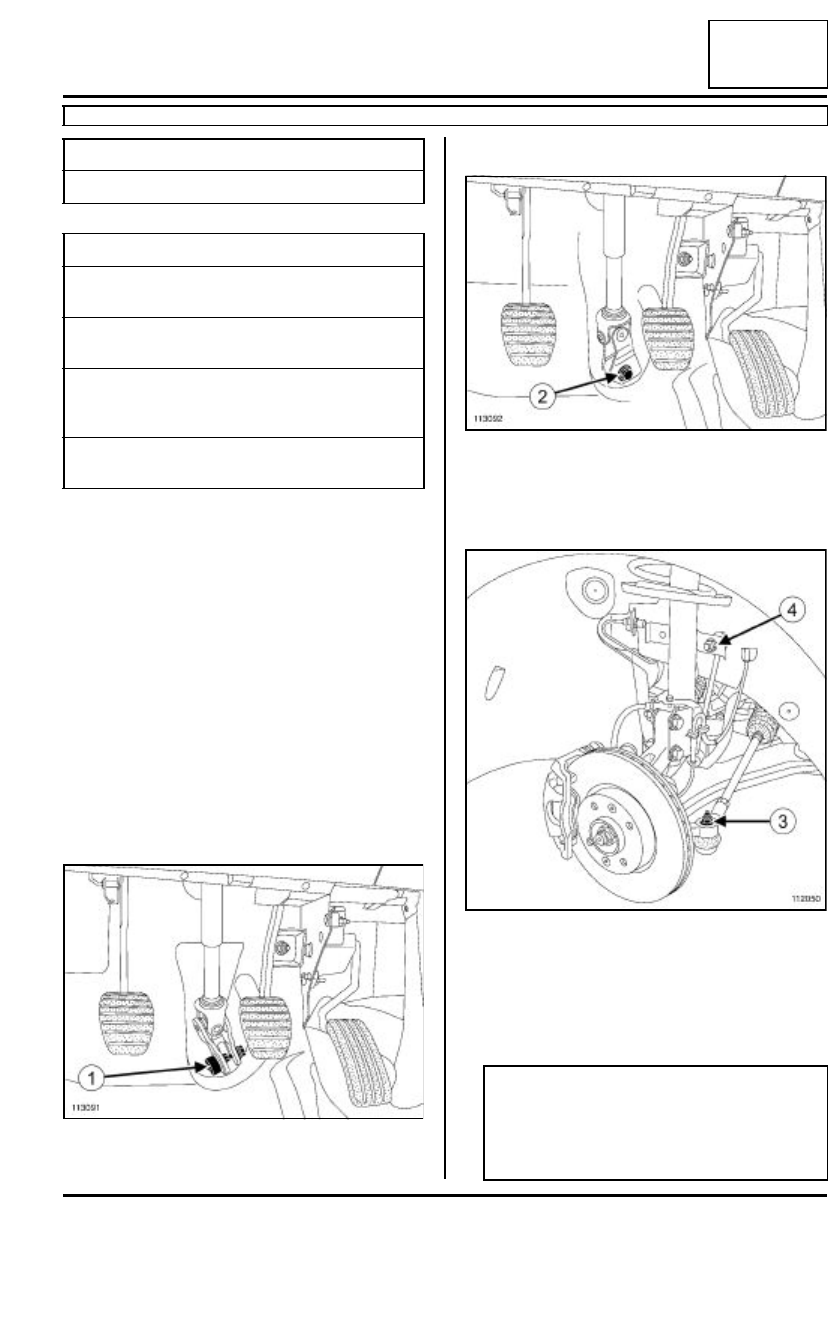

Extraer la campana (1) de la pinza abatible (no con-
servarla).

Poner las ruedas rectas.

Quitar el tornillo (2) de pinza abatible (no conservar-
lo).

Sacar la pinza abatible de la caja de dirección.

Extraer:

- las tuercas (3) de fijación de la bieleta de dirección,

- las tuercas (4) superiores de bieleta de reenvío de

la barra estabilizadora.

Utillaje especializado indispensable

Tav. 476

Extractor de rótula

Pares de apriete

m

tornillos de fijación de la
caja de dirección

110 N.m

tornillo de fijación de la
pinza abatible

24 N.m

tuercas de bieleta de
reenvío de la barra esta-
bilizadora

44 N.m

tuercas de la rótula de
dirección

35 N.m

113091

113092

112050

Nota:

La rotación de la barra estabilizadora sobre sí
misma es indispensable para facilitar la coloca-
ción de la caja de dirección en el travesaño de la
cuna.

36A

-

6

CONJUNTO DIRECCIÓN

Caja de dirección asistida: Extracción - Reposición

DIRECCIÓN A DERECHA

36A

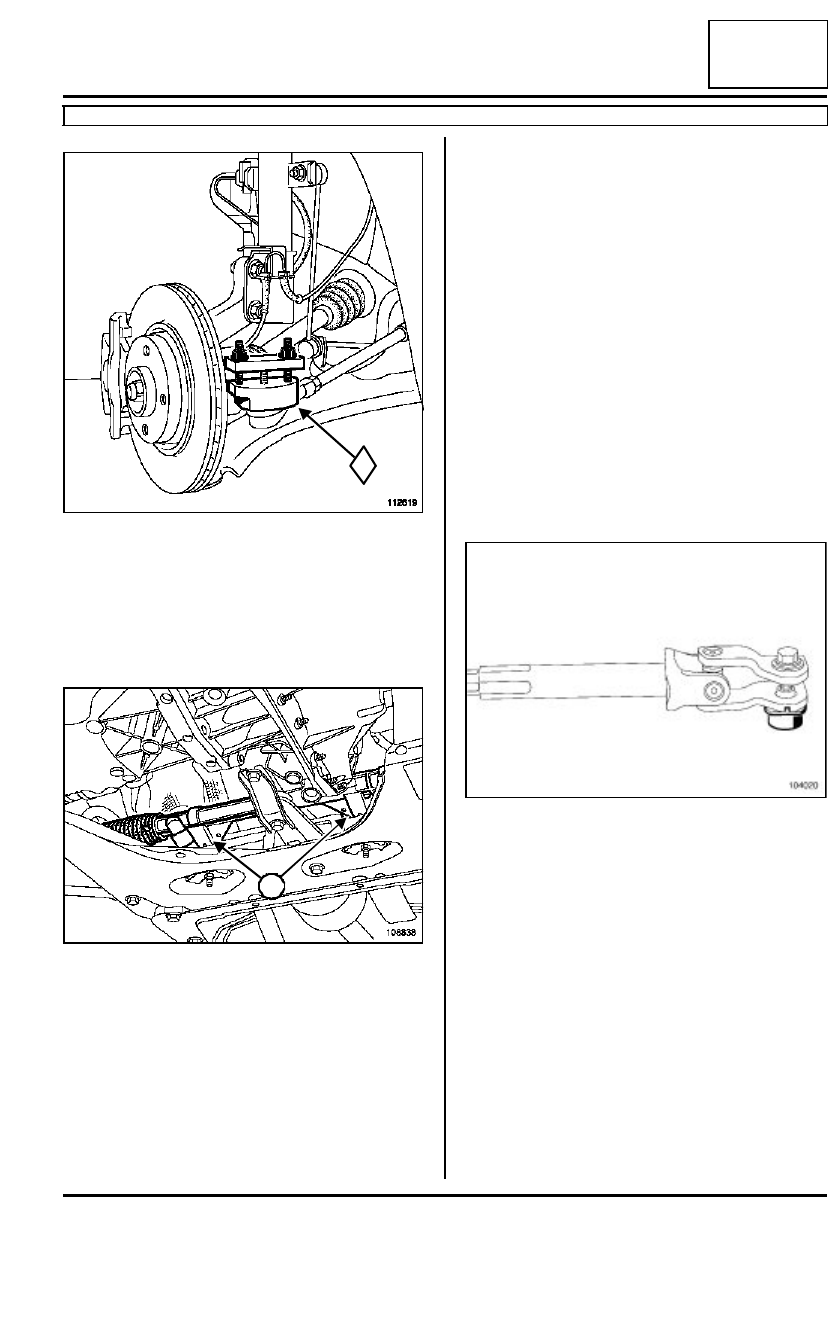

Extraer la rótula mediante el útil (1) Tav. 476 .

Bascular la barra estabilizadora hacia atrás del vehí-
culo.

Soltar el cableado de la sonda de oxígeno en la caja
de dirección.

Extraer la pantalla térmica en la caja de dirección.

Extraer:

- las fijaciones (5) de la caja de dirección,

- la caja de dirección hacia la derecha del vehículo.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

Sustituir sistemáticamente tras cada extracción:

- el tornillo y la tuerca-leva de la pinza abatible,

- las tuercas freno de bieleta de la barra estabiliza-

dora.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar la caja de dirección introduciéndola por el
lado derecho del vehículo, esta intervención requie-
re dos operarios.

Poner los tornillos de fijación de la caja de dirección.

Apretar al par los tornillos de fijación de la caja de
dirección (110 N.m), comenzando por el tornillo de
la derecha del vehículo.

Respetar el sentido de montaje del tornillo y la tuer-
ca-leva de la pinza abatible.

Colocar un tornillo nuevo de fijación de la pinza aba-
tible.

Apretar al par el tornillo de fijación de la pinza
abatible (24 N.m).

Colocar la pantalla térmica en la caja de dirección.

Encajar el cableado de la sonda de oxígeno en la
caja de dirección.

Bascular la barra estabilizadora a su posición inicial.

Volver a poner las rótulas en sus alojamientos.

Colocar:

- las tuercas de fijación de la rótula de dirección,

- las tuercas superiores de la bieleta de reenvío de

la barra estabilizadora.

112619

108838

1

5

104020

36A

-

7

CONJUNTO DIRECCIÓN

Caja de dirección asistida: Extracción - Reposición

DIRECCIÓN A DERECHA

36A

Apretar a los pares:

- las tuercas de bieleta de reenvío de la barra es-

tabilizadora (44 N.m),

- las tuercas de la rótula de dirección (35 N.m).

III - ETAPA FINAL

Colocar:

- el protector bajo el motor,

- las ruedas delanteras (consultar 35A, Ruedas y

neumáticos:,  Rueda: Extracción - Reposición,
página 35A-4).

Efectuar un reglaje de los trenes rodantes delante-
ros (consultar Reglaje del tren delantero).

Efectuar imperativamente una inicialización del sis-
tema de las lámparas de xenón (si el vehículo está
equipado); (consultar MR 394 Diagnóstico, 80C,
Lámparas de xenón, Sustitución de órganos).
