ELEMENTOS PORTADORES DELANTEROS

Brazo inferior del semi-tren delantero: Extracción - Reposición

31A

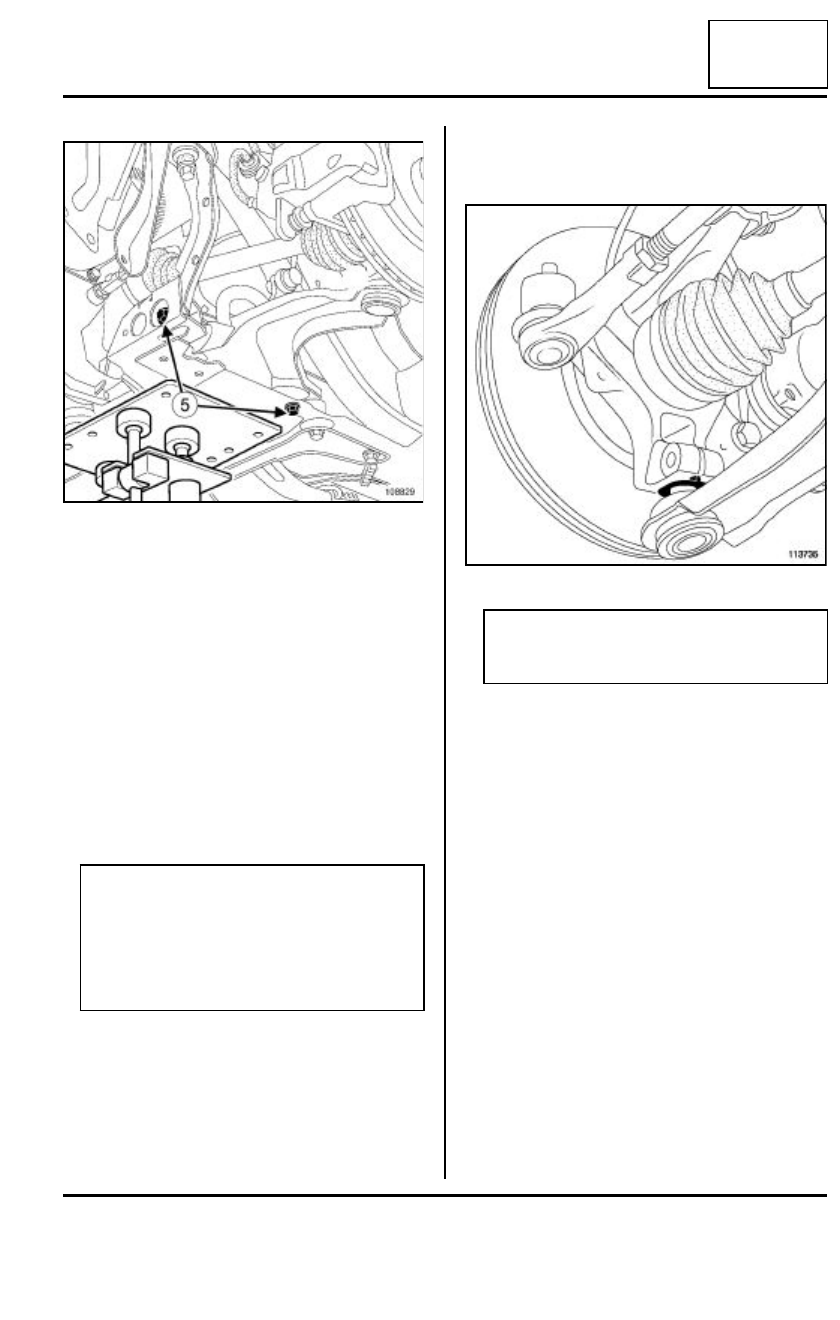

Colocar el útil gato de órganos bajo la cuna.

Extraer:

- los tornillos traseros y delanteros (5) de fijación del

brazo inferior,

- el brazo inferior.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

Sustituir sistemáticamente los tornillos de fijación de
la cuna y del brazo en cada extracción.

Dejar el útil gato de órganos bajo la cuna.

Orientar la cabeza del tornillo de la rótula inferior ha-
cia la parte delantera del vehículo.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- el brazo inferior,

- los tornillos traseros y delanteros de fijación del

brazo inferior,

- la rótula inferior en su alojamiento.

Retirar el útil gato de órganos.

108829

ATENCIÓN

Colocar imperativamente una cala de 10 mm de
espesor entre el travesaño del radiador y la
cuna, y centrar el peón del travesaño del radia-
dor en el orificio de la cuna a la altura de la fija-
ción delantera del brazo inferior, para apretar al
par las fijaciones del travesaño del radiador.

113735

ATENCIÓN

Controlar el correcto posicionamiento del cas-
quillo en la rótula del brazo inferior.

31A

-

24

ELEMENTOS PORTADORES DELANTEROS

Brazo inferior del semi-tren delantero: Extracción - Reposición

31A

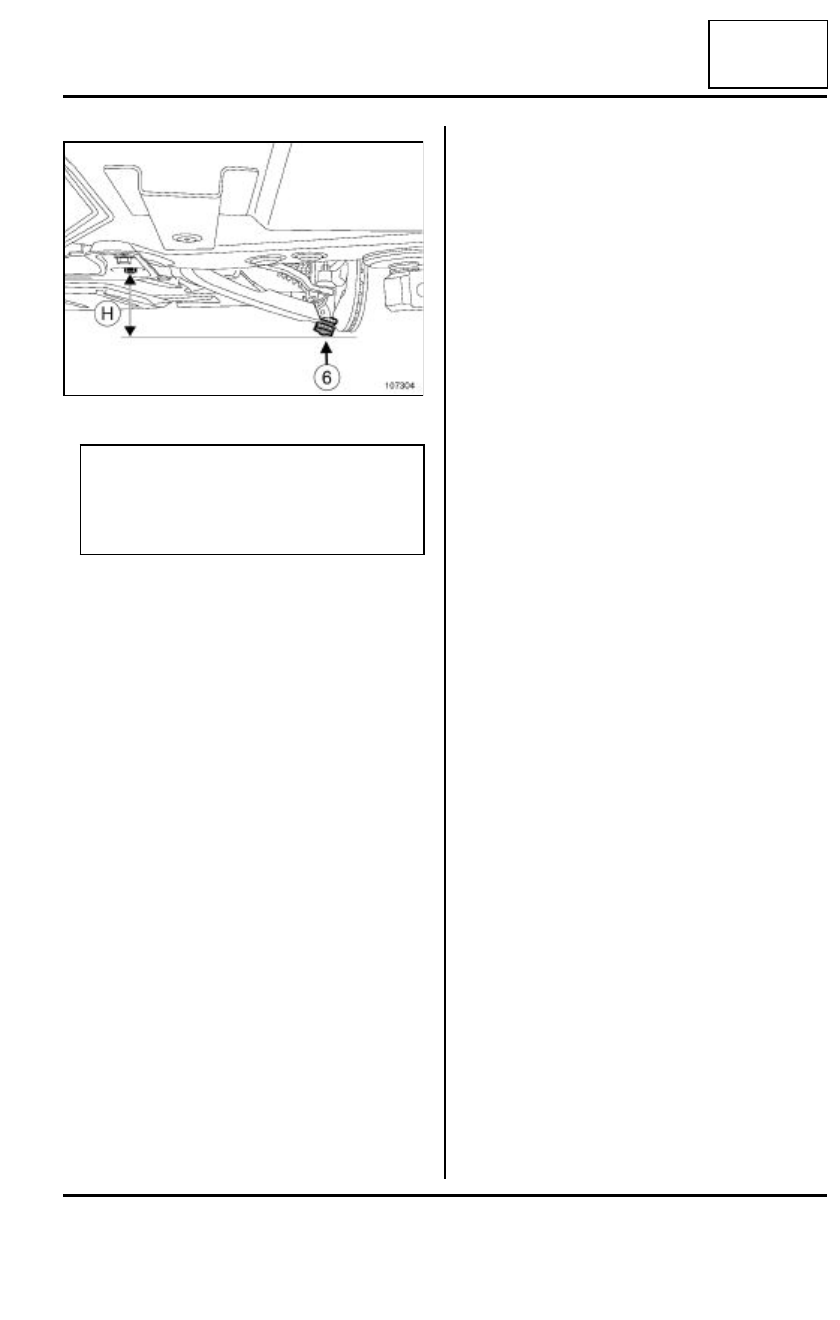

Poner en contacto el gato de órganos la cabeza del
tornillo de fijación trasera de la cuna.

Bajar el gato de órganos(H) = 6 mm.

Colocar la rótula (6) del brazo inferior en el gato de
órganos sin modificar el reglaje.

Apretar a los pares en esta posición:

- el bulón de fijación delantera del brazo inferior

en la cuna (70 N.m),

- el  tornillo de fijación trasera del brazo inferior

en la cuna (105 N.m)

Apretar al par el bulón de fijación delantera del
brazo inferior en la cuna  (70 N.m) en esta posi-
ción.

Retirar el gato de órganos.

Apretar al par el bulón de la rótula inferior  (62
N.m).

Encajar la bieleta del captador de posición de la
lámpara de xenón (si el vehículo está equipado).

Colocar el travesaño del radiador con las calas de
10 mm.

Apretar al par los tornillos de fijación del travesa-
ño del radiador (105 N.m).

Poner los tornillos inferiores de refuerzos laterales.

Apretar al par los tornillos inferiores de refuerzos
laterales  (21 N.m).

III - ETAPA FINAL

Retirar la correa de seguridad del radiador de refri-
geración entre el manguito superior del radiador de
refrigeración y el cerradero de apertura del capot
motor.

Colocar:

- el protector bajo el motor,

- la protección del paso de rueda,

Colocar las ruedas delanteras (consultar 35A, Rue-
das y neumáticos:, Rueda: Extracción - Reposi-
ción, página 35A-4).

Conectar la batería (consultar Batería: Extracción -
Reposición).

Controlar los valores de los trenes rodantes (consul-
tar  30A, Generalidades, Tren delantero: Valores
de reglaje, página 30A-13).

Efectuar imperativamente una inicialización del sis-
tema de las lámparas de xenón (si el vehículo está
equipado); (consultar MR 394 diagnóstico, 80C,
Lámparas de xenón, sustitución de órganos)).

107304

ATENCIÓN

En la reposición, colocar el brazo inferior más
bajo que la cabeza del tornillo de fijación trasera
de la cuna (H) = 6 mm para el apriete de las arti-
culaciones elásticas sin forzar.

31A

-

25

ELEMENTOS PORTADORES DELANTEROS

Cuna del tren delantero: Extracción - Reposición

31A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas(consultar  Vehículo: Remolcado y levanta-
miento).

Quitar las ruedas delanteras(consultar 35A,  Rue-
das y neumáticos:, Rueda: Extracción - Reposi-
ción, página 35A-4).

Amarrar el radiador de refrigeración por el manguito
superior del radiador de refrigeración y el cerradero
de apertura del capot motor.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

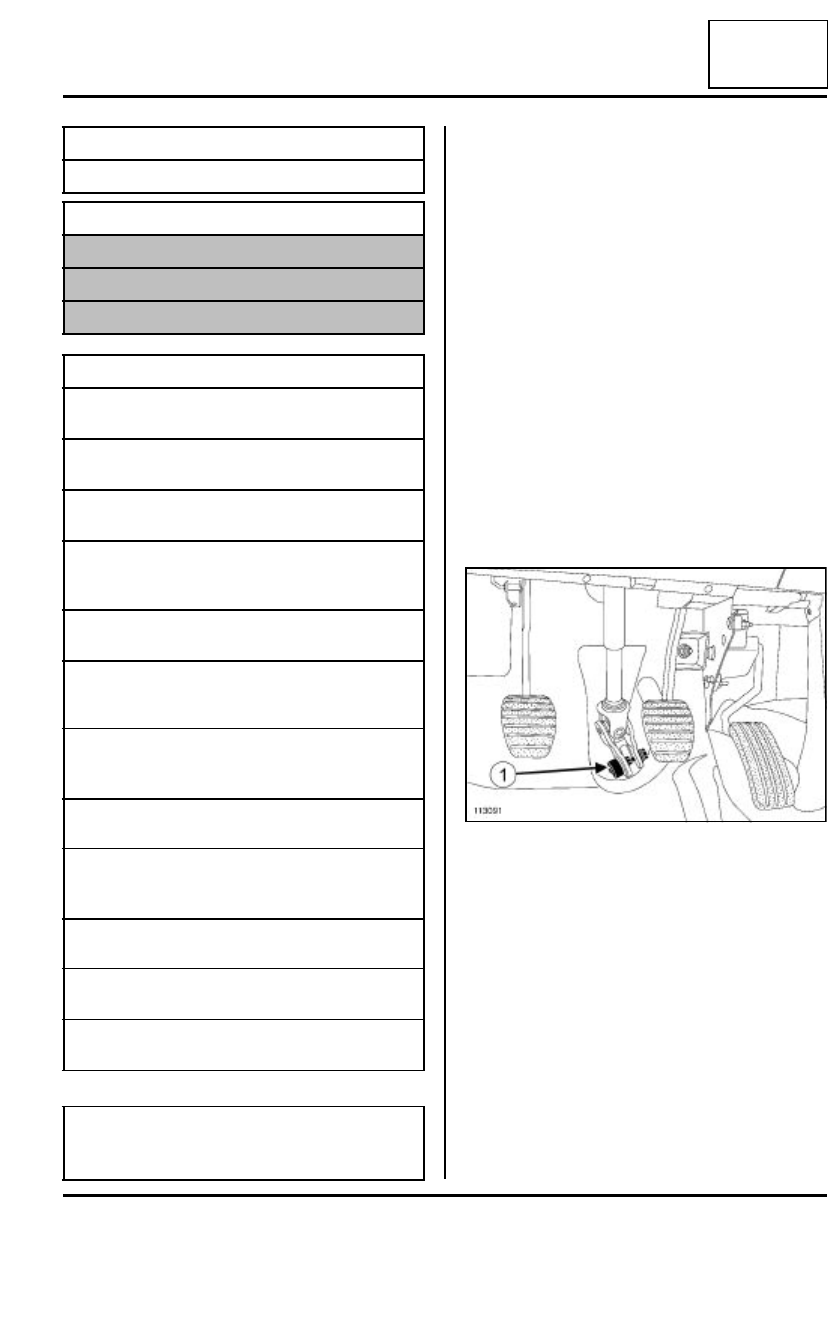

Levantar la moqueta del suelo para acceder al tor-
nillo de la pinza abatible.

Extraer la campana (1) de pinza abatible (no conser-
varla).

Poner las ruedas rectas.

Colocar el útil bloqueador de volante.

Utillaje especializado indispensable

Tav. 476

Extractor de rótula

Material indispensable

bloqueador de volante

gato de órganos

correa de seguridad

Pares de apriete

m

tornillos de plot de la
cuna

105 N.m

tornillos del travesaño
trasero

105 N.m

tornillos del tirante de la
cuna

105 N.m

tornillo de fijación de la
bieleta de recuperación
de par en la CV

105 N.m

bulones de la rótula
inferior

60 N.m

bulones de fijación
delantera del brazo infe-
rior en la cuna

70 N.m

tornillos de fijación tra-
sera del brazo inferior
en la cuna

105 N.m

tornillos de fijación del
travesaño del radiador

105 N.m

tuercas de la rótula de
la bieleta de reenvío de
la barra estabilizadora

 44 N.m

tuercas de la rótula de
dirección

35 N.m

tornillos de los refuerzos
laterales

21 N.m

tornillos de la pinza aba-
tible

24 N.m

ATENCIÓN

No tomar apoyo nunca en el brazo inferior con un
sistema de levantamiento.

113091

31A

-

26

ELEMENTOS PORTADORES DELANTEROS

Cuna del tren delantero: Extracción - Reposición

31A

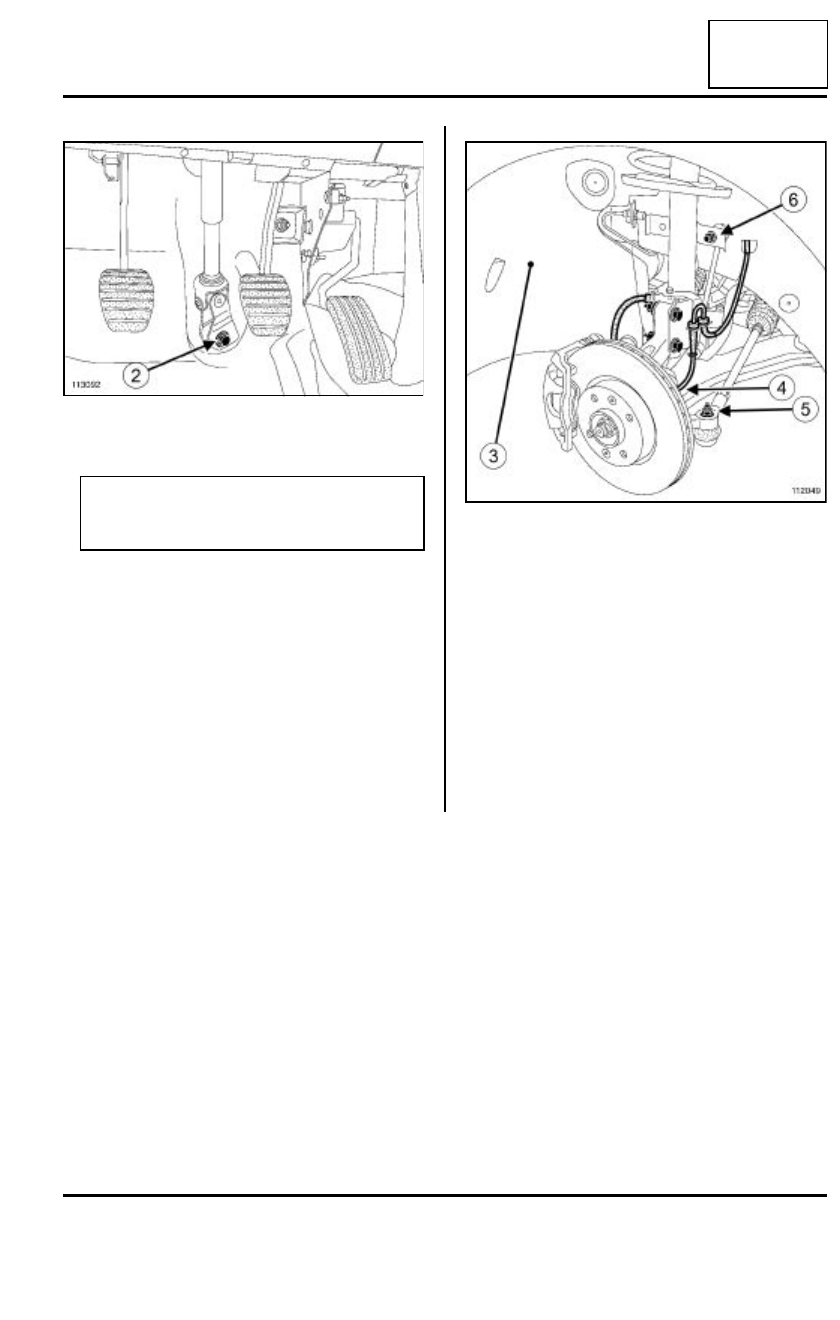

Quitar el tornillo (2) de pinza abatible (no conservar-
lo).

Extraer la pinza abatible de la caja de dirección.

Extraer:

- las protecciones (3) del paso de rueda,

- el protector bajo el motor.

Soltar:

- los captadores (4) de velocidad de la rueda en el

portabuje,

- la bieleta del captador de posición de la lámpara de

xenón (si el vehículo está equipado).

Extraer:

- las tuercas (5) de la rótula de dirección,

- las tuercas (6) de las rótulas superiores de las bie-

letas de reenvío de la barra estabilizadora.

113092

ATENCIÓN

Bascular la pinza abatible para liberarla del
piñón, no llevar hacia atrás el eje intermedio.
