Renault Clio. Manual - parte 177

23A

-

37

CAJA DE VELOCIDADES AUTOMÁTICA

Conector de la caja de velocidades automática: Extracción - Reposición

DP0

23A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Colocar el vehículo en el elevador de dos columnas
(consultar  02A, Vehículo: Remolcado y levanta-
miento).

Poner la palanca de mando en la posición Neutro.

Desconectar la batería (consultar 80A, Batería, Ba-
tería: Extracción - Reposición).

Extraer:

- la rueda delantera izquierda (consultar 35A, Rue-

das y neumáticos, Rueda: Extracción-Reposi-
ción),

- la pantalla del paso de rueda delantero izquierdo

(consultar  MR 393 Carrocería, 55A, Proteccio-
nes exteriores, Pantalla del paso de rueda: Ex-
tracción-Reposición),

- el protector bajo el motor,

- el soporte de la batería (consultar 80A, Batería,

Soporte de la batería: Extracción-Reposición),

- la carcasa del filtro de aire (consultar 12A, Mezcla

carburada, Carcasa del filtro de aire: Extrac-
ción - Reposición).

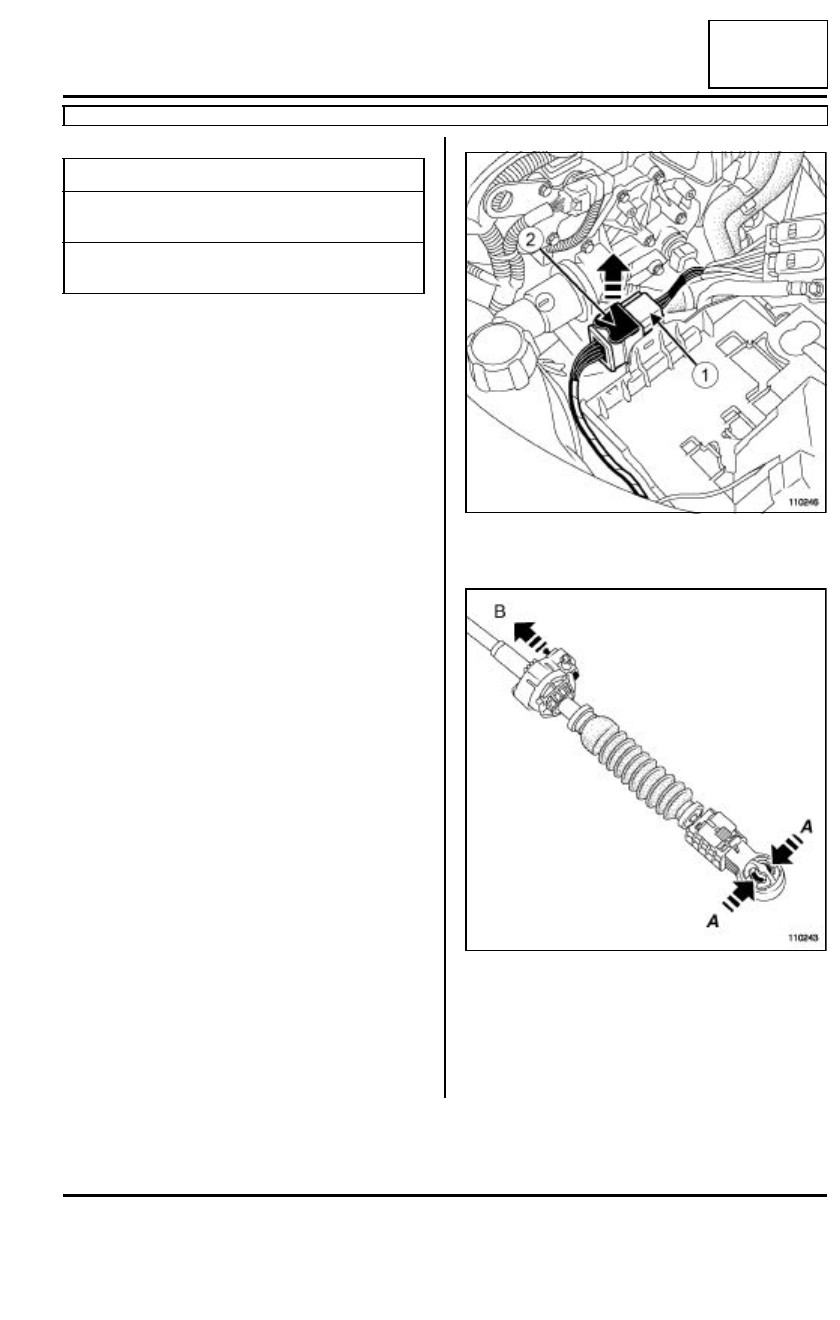

Desconectar el conector (1) modular tirando de la
corredera (2).

Extraer:

- el cable de mando del conector multifunción pre-

sionando en (A),

- el freno de funda del cable de mando del soporte

de la caja de velocidades tirando del cerrojo en (B).

Pares de apriete

m

sopor te de la caja de
velocidades

10 N.m

conector de la caja de
velocidades

20 N.m

110246

110243

23A

-

38

CAJA DE VELOCIDADES AUTOMÁTICA

Conector de la caja de velocidades automática: Extracción - Reposición

DP0

23A

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

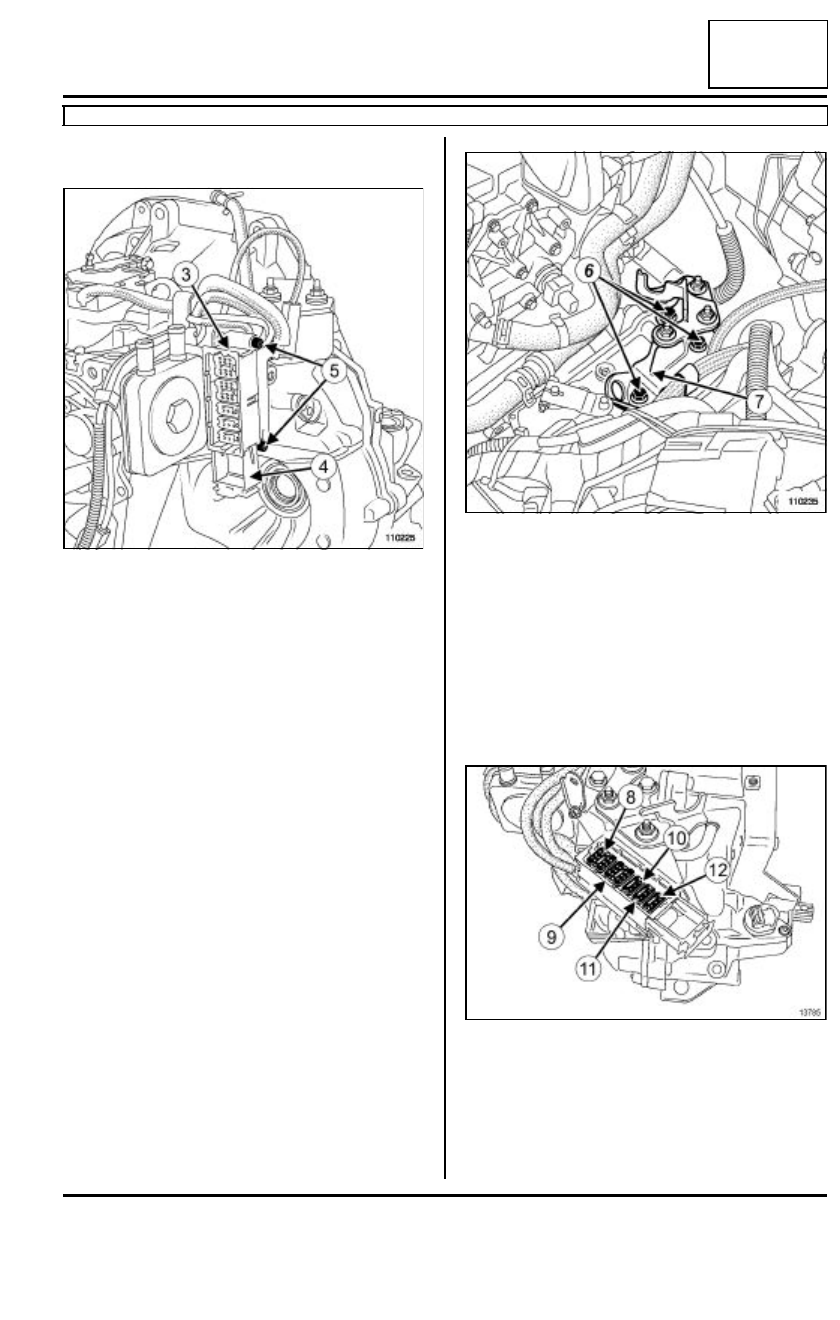

Desconectar el conector (3) de la caja de velocida-
des tirando de la corredera (4).

Quitar los tornillos de fijación (5) del conector de la
caja de velocidades.

Extraer:

- los tornillos de fijación (6) del soporte del conector

de la caja de velocidades,

- el soporte del conector de la caja de velocidades

(7),

- el conector de color incrementado en el conector

de la caja de velocidades.

Seguir los cinco cableados unidos al conector de la
caja de velocidades.

110225

110235

13785

(8)

Conector verde (contactor multi-
función)

(9)

Conector amarillo (interfaz elec-
trónico)

(10)

Conector verde (presión de
línea)

23A

-

39

CAJA DE VELOCIDADES AUTOMÁTICA

Conector de la caja de velocidades automática: Extracción - Reposición

DP0

23A

Extraer los cinco cableados (estos conectores pue-
den ser extraídos por separado del conector de la
caja de velocidades durante la sustitución de ciertos
componentes).

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Conectar los cinco cableados al conector de la caja
de velocidades.

Colocar el soporte de la caja de velocidades.

Apretar a los pares:

- el soporte de la caja de velocidades (10 N.m),

- el conector de la caja de velocidades (20 N.m).

Conectar el conector de la caja de velocidades intro-
duciendo la corredera.

Grapar el cable de mando del contactor multi-
función.

II - ETAPA FINAL

Colocar:

- la carcasa del filtro de aire (12A, Mezcla carbura-

da, Carcasa del filtro de aire: Extracción-Reposi-
ción ),

- el soporte de la batería (consultar 80A, Batería,

Soporte de la batería: Extracción - Reposición).

Conectar:

- el conector modular introduciendo la corredera,

- la batería (consultar 80A, Batería, Batería: Ex-

tracción - Reposición).

Colocar:

- la pantalla del paso de rueda delantero izquierdo

(consultar  MR 393 Carrocería, 55A, Proteccio-
nes exteriores, Pantalla del paso de rueda: Ex-
tracción-Reposición),

- el protector bajo el motor,

- la rueda delantera izquierda (consultar 35A, Rue-

das y neumáticos, Rueda: Extracción - Reposi-
ción).

(11)

Conector amarillo (velocidad de
la turbina)

(12)

Conector azul (electroválvula de
pilotaje del caudal del intercam-
biador)

23A

-

40

CAJA DE VELOCIDADES AUTOMÁTICA

Calculador de la caja de velocidades automática: Extracción - Reposición

DP0

23A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer la pantalla del paso de rueda delantero iz-
quierdo (consultar MR 393 Carrocería, 55A, Pro-
tecciones exteriores, Pantalla del paso de rueda:
Extracción-Reposición).

Extraer el resonador  en la batería.

Desconectar la batería (consultar 80A, Batería: Ex-
tracción-Reposición).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

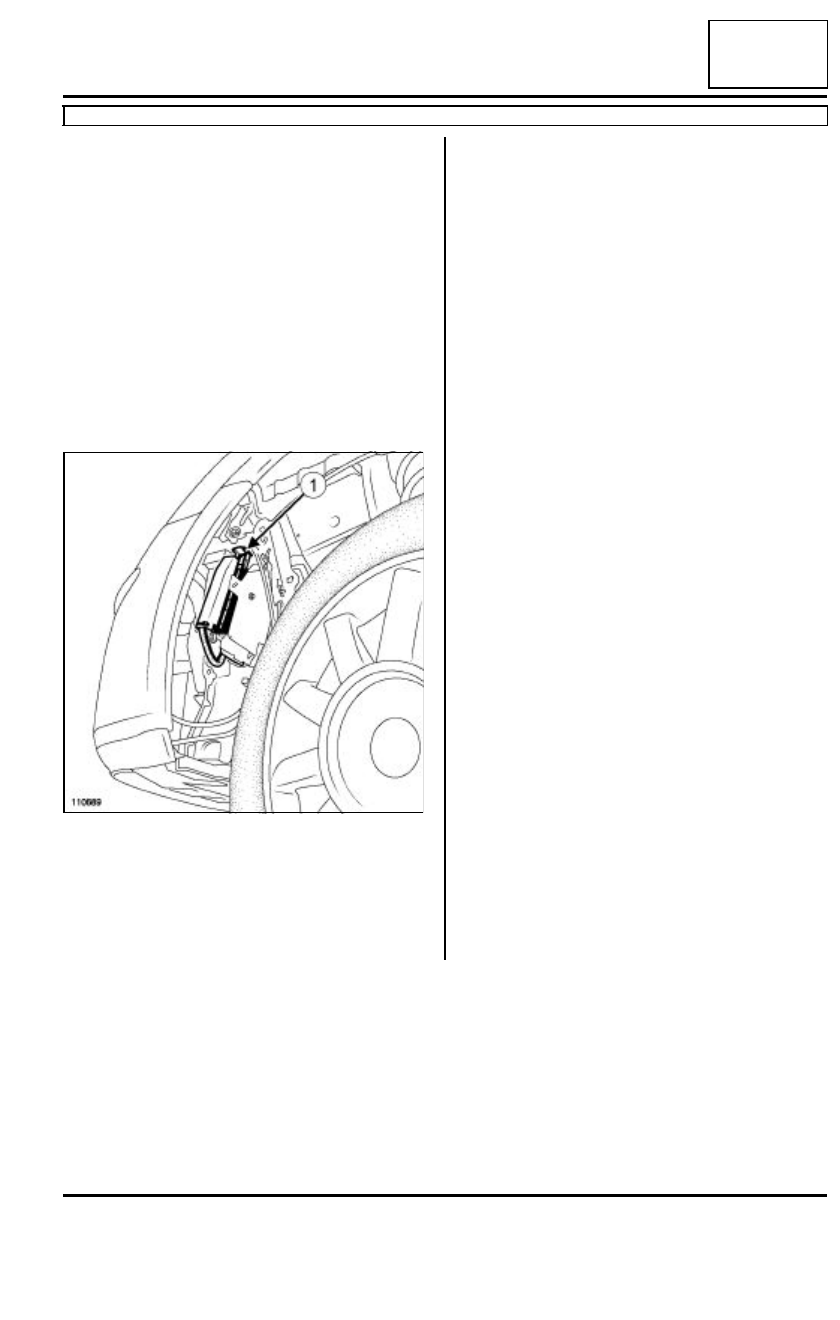

Desconectar el conector del calculador de la caja de
velocidades automática tirando de la corredera (1).

Desgrapar la correa de sujeción del calculador de la
caja de velocidades automática.

Extraer el calculador de la caja de velocidades
automática.

En caso de sustituir el calculador de la caja de
velocidades automática

Introducir el valor de envejecimiento del aceite por el
parámetro  PR133 «  Contador de desgaste de
aceite  » y anotar el valor.

Copiar el valor en la memoria del nuevo calculador
con el mando CF320«  Valor contador de desgaste
de aceite  ».

Verificar la introducción por el parámetro «  Conta-
dor de desgaste de aceite  ».

introducir la fecha de intervención Post-Venta con el
mando  CF320  «  Escritura fecha intervención
Post-Venta  ».

Hacer una prueba en carretera para que el nuevo
calculador memorice los aprendizajes.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Montar el calculador.

Grapar la correa de sujeción del calculador de la
caja de velocidades automática.

Conectar el conector del calculador de la caja de ve-
locidades automática introduciendo la corredera.

II - ETAPA FINAL

Colocar la pantalla del paso de rueda delantero iz-
quierdo (consultar MR 393 Carrocería, 55A, Pro-
tecciones exteriores, Pantalla del paso de rueda:
Extracción-Reposición).

Conectar la batería (consultar 80A, Batería: Extrac-
ción-Reposición).

110689
