Renault Clio. Manual - parte 136

19A

-

33

REFRIGERACIÓN

Bomba de agua: Extracción - Reposición

K4J o K4M

19A

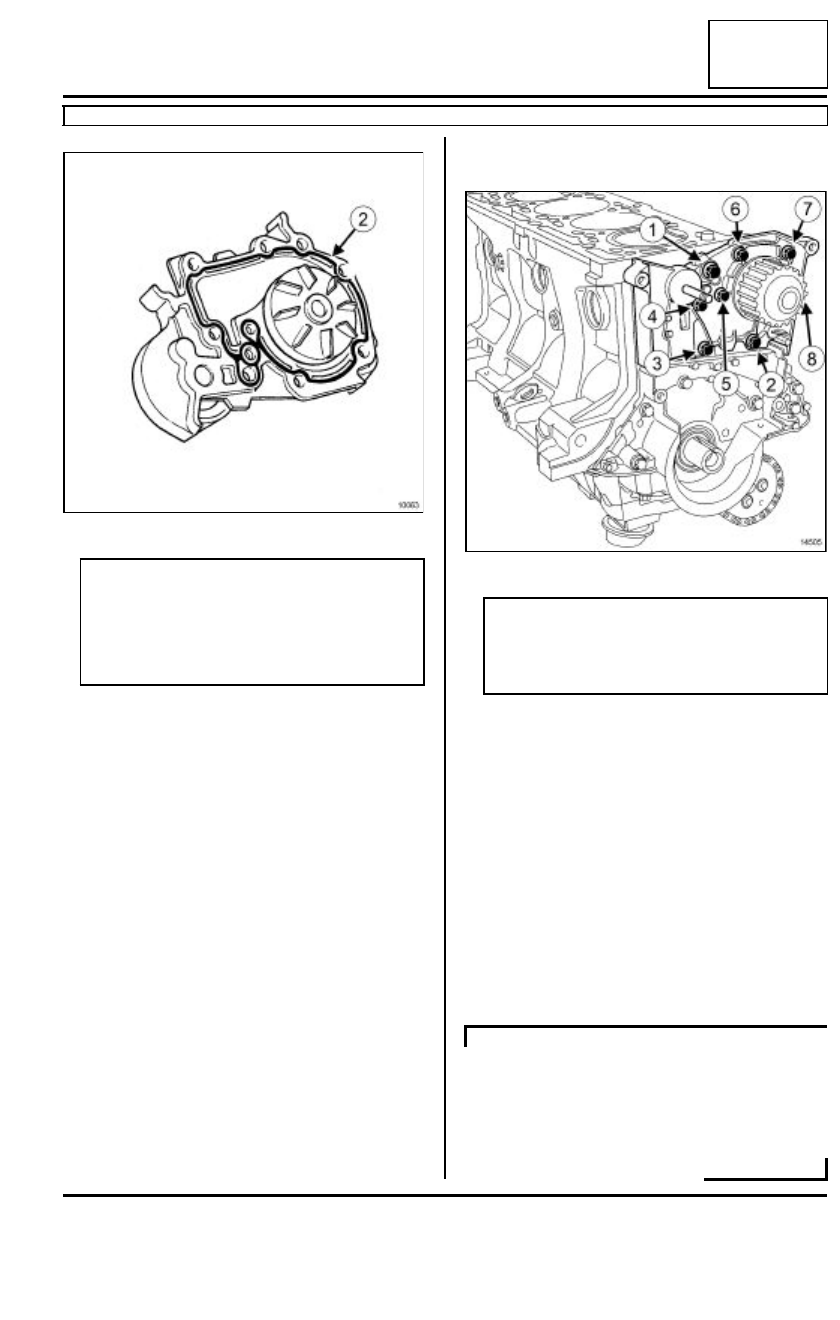

Aplicar en (2) un cordón de LOCTITE 518 de una
anchura de 0,6 a 1 mm.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- la bomba de agua,

- los tornillos de fijación de la bomba de agua.

Apretar al par los tornillos de fijación de la bomba de
agua M6 y el tornillo de fijación M8 a (8 N.m).

Apretar por orden y a los pares:

- los tornillos de fijación M6 de la bomba de agua

(10 N.m),

- el  tornillo de fijación M8 de la bomba de agua

(22 N.m).

III - ETAPA FINAL

Colocar el soporte multifunción(consultar 10A, Con-
junto motor y bajos de motor,  Soporte multi-
función: Extracción - Reposición, página 10A-
30).

10063

ATENCIÓN

Un exceso de producto de estanquidad en la
aplicación puede provocar un desbordamiento
de dicho producto al apretar las piezas. La mez-
cla producto - fluido puede provocar una degra-
dación de algunos elementos (motor, radiador...).

14505

Nota:

Poner una o dos gotas de LOCTITE FRENE-
TANCH en los tornillos de fijación (1) y (4) de la
bomba de agua.

CALEFACCIÓN NORMAL

19A

-

34

REFRIGERACIÓN

Bomba de agua: Extracción - Reposición

K4J o K4M

19A

Colocar:

- la correa de distribución (consultar 11A, Parte alta

y delantera del motor,  Correa de distribución:
Extracción - Reposición, página 11A-27),

- la correa de accesorios (consultar 11A, Parte alta

y delantera del motor, Correa de accesorios:
Extracción - Reposición, página 11A-1),

- la pantalla del paso de rueda delantero derecho

(consultar  MR 393 Carrocería, 55A, Proteccio-
nes exteriores, Pantallas del paso de rueda de-
lantero: Extracción-Reposición),

- la rueda delantera derecha(consultar Rueda: Ex-

tracción - Reposición).

Llenar el circuito de refrigeración (consultar 19A,
Refrigeración, Circuito de refrigeración: Vaciado
- Llenado, página 19A-10).

Conectar la batería (consultar Batería: Extracción -
Reposición).

Purgar el circuito de refrigeración (consultar 19A,
Refrigeración, Circuito de refrigeración: Purga,
página 19A-13).

19A

-

35

REFRIGERACIÓN

Bomba de agua: Extracción - Reposición

K9K

19A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas
(consultar 02A, Medios de levantamiento, Vehícu-
lo: Remolcado y levantamiento).

Desconectar la batería (consultar 80A, Batería, Ba-
tería: Extracción - Reposición).

Extraer:

- el protector bajo el motor,

- la tapa del motor,

- la rejilla de alero (consultar MR 373 Carrocería,

55A, Protecciones exteriores, Rejilla de alero).
Extracción - Reposición).

Vaciar el circuito de refrigeración por el manguito in-
ferior del radiador mediante el útil(Mot. 1448).

Extraer la correa de distribución (consultar 11A,
Parte alta y delantera del motor, Correa de distri-
bución). Extracción - Reposición).

Extraer:

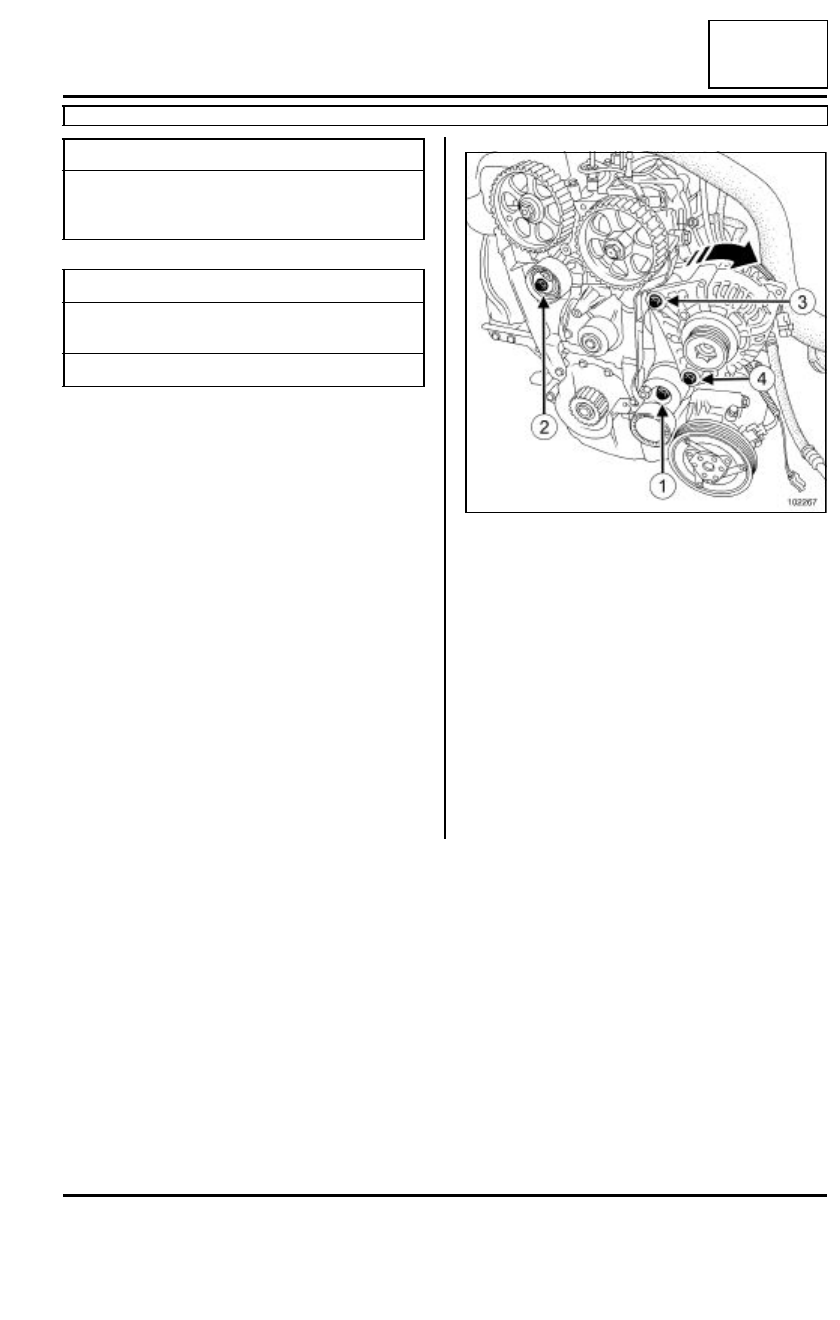

- el rodillo tensor de la correa de accesorios(1),

- el rodillo tensor de la correa de distribución(2).

Desconectar las conexiones eléctricas del alterna-
dor.

Extraer la fijación superior del alternador (3).

Aflojar la fijación superior del alternador(4).

Bascular el alternador hacia la parte delantera del
vehículo.

Utillaje especializado indispensable

Mot. 1448

Pinza de distancia
para abrazadera elás-
tica

Pares de apriete

m

tornillos de fijación de la
bomba de agua

11 N.m

fijaciones del alternador

21 N.m

102267

19A

-

36

REFRIGERACIÓN

Bomba de agua: Extracción - Reposición

K9K

19A

Extraer:

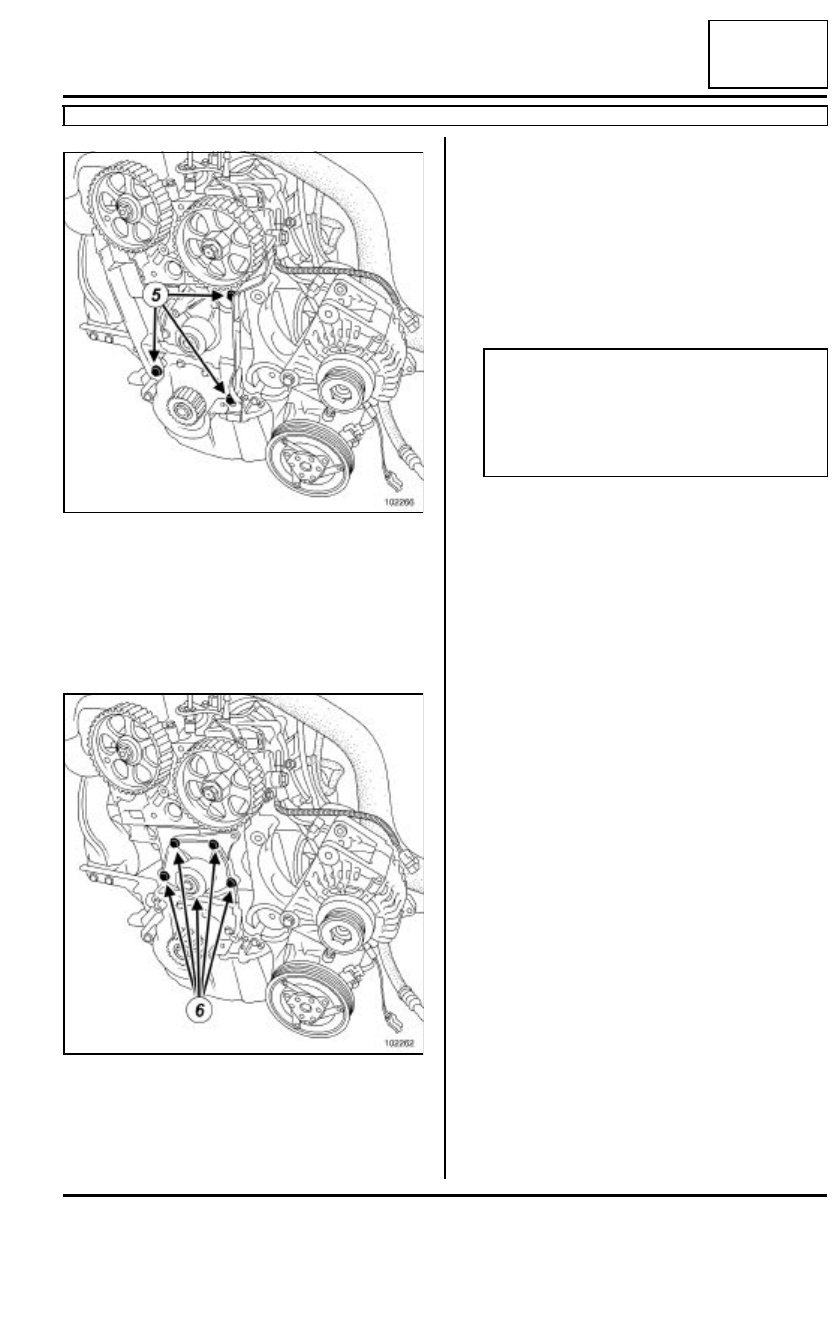

- los tornillos (5) de fijación del cárter interior de dis-

tribución,

- el cárter interior de distribución.

II - EXTRACCIÓN DE LA PIEZA ESTUDIADA

Extraer:

- los tornillos (6) de fijación de la bomba de agua,

- la bomba de agua,

- la junta de estanquidad de la bomba de agua,

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

Limpiar los planos de junta con producto DE-
CAPJOINT para disolver la parte de la junta que ha
quedado.

Aplicar el producto en las partes que hay que lim-
piar; esperar unos diez minutos y después retirar los
residuos con ayuda de una espátula de madera.

102266

102262

IMPORTANTE

No rascar los planos de junta de las superficies
de aluminio.

Ponerse gafas.

Ponerse guantes durante la operación.
