12A

-

21

MEZCLA CARBURADA

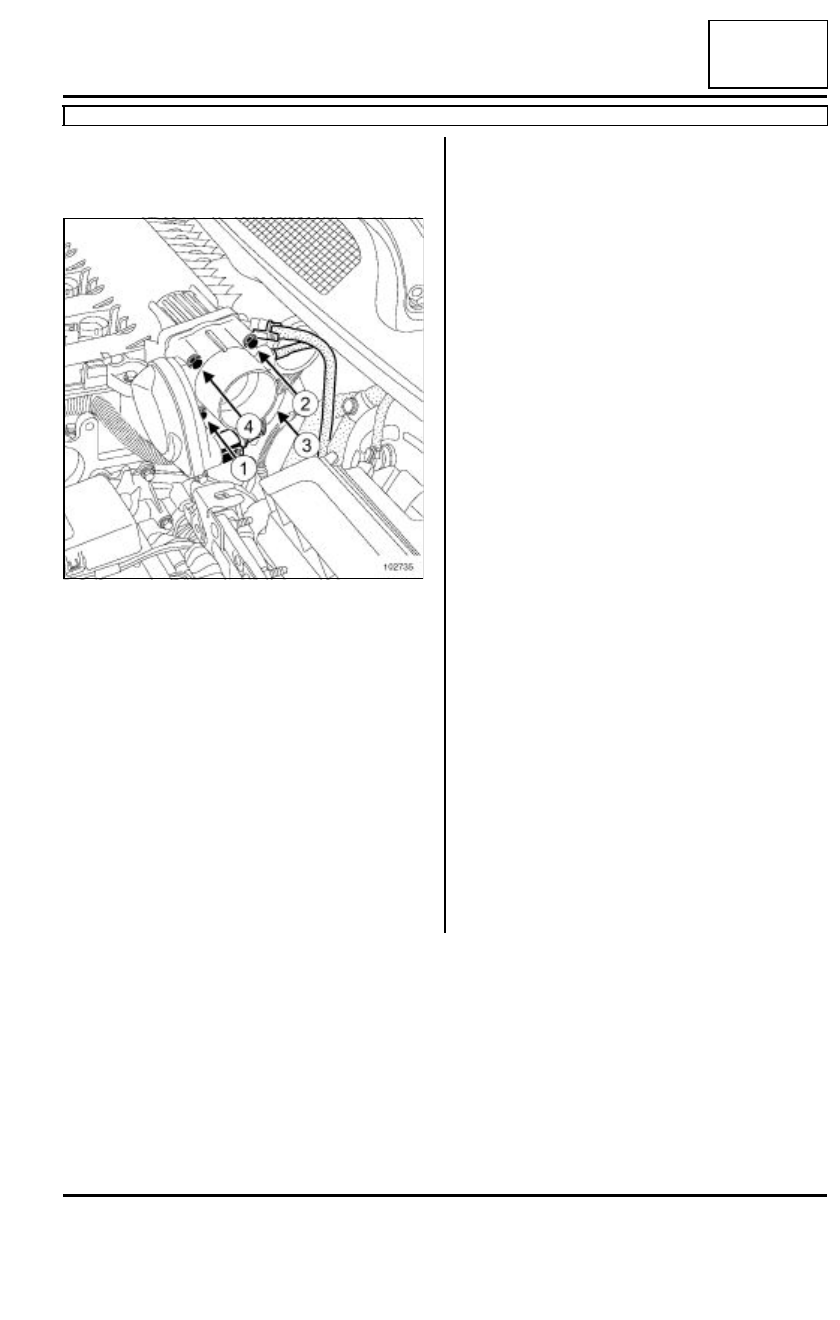

Caja mariposa: Extracción - Reposición

K4J o K4M

12A

REPOSICIÓN

I - REPOSICIÓN DE LA PIEZA ESTUDIADA

Colocar la caja mariposa con una junta nueva.

Apretar por orden y al par los tornillos de fijación
de la caja mariposa (11 N.m).

II - ETAPA FINAL

Conectar:

- el tubo la electroválvula de recirculación de los va-

pores de gasolina,

- el conector de la caja mariposa.

Colocar:

- el conducto de admisión de aire,

- las abrazaderas del conducto de admisión de aire.

Conectar la batería (consultar 80A, Batería, Bate-
ría: Extracción - Reposición).

102735

12A

-

22

MEZCLA CARBURADA

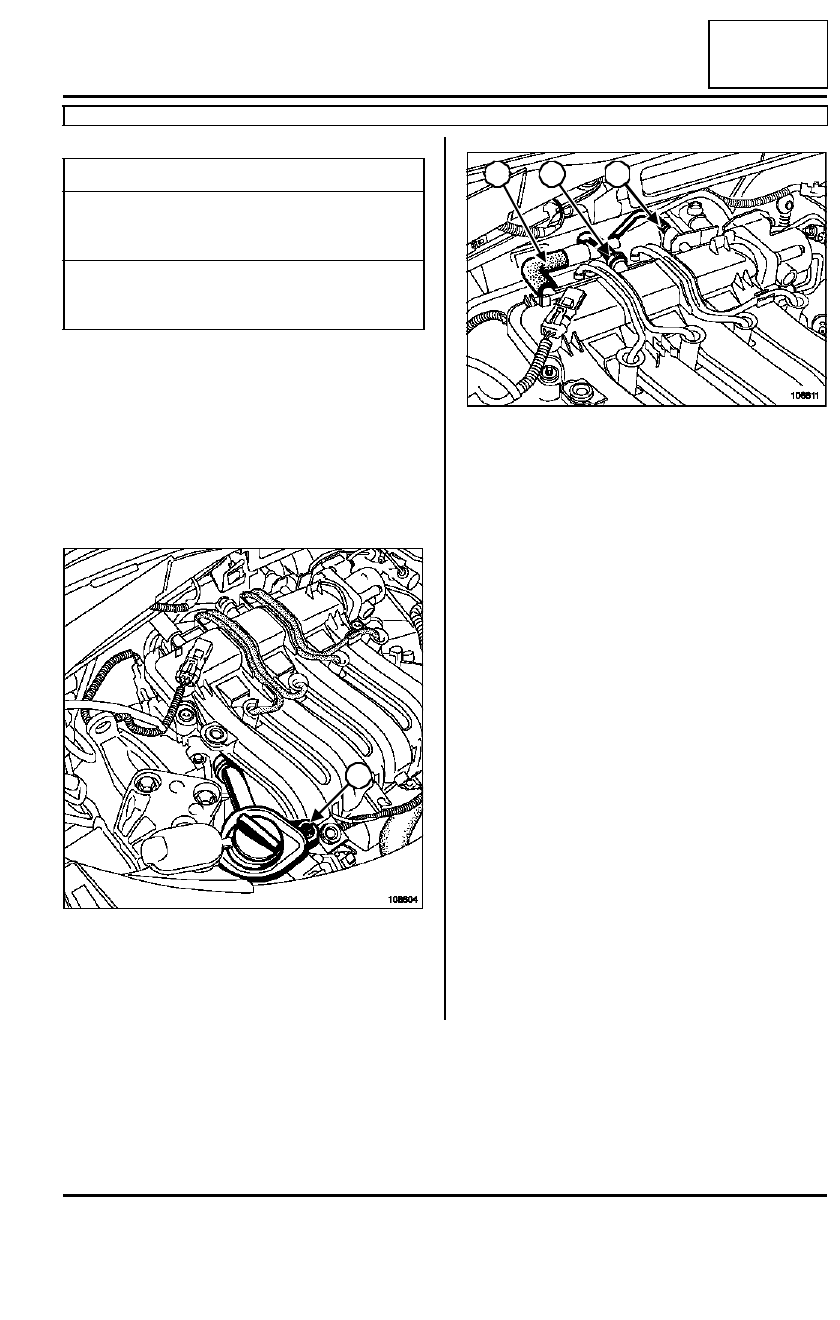

Repartidor de admisión: Extracción - Reposición

D4F, y 740

12A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Desconectar la batería (consultar Batería: Extrac-
ción - Reposición).

Quitar la carcasa del filtro de aire (consultar 12A,
Mezcla carburada, Carcasa del filtro de aire: Ex-
tracción - Reposición, página 12A-11).

Extraer:

- el tornillo (1) de fijación de la boca de llenado de

aceite,

- la boca de llenado de aceite.

Desconectar:

- el tubo de reaspiración de los vapores de aceite

(2),

- el tubo de asistencia de frenado (3),

- el tubo de reaspiración de los vapores de gasolina

(4).

Pares de apriete

m

tornillos de fijación del
repartidor de admisión
en la culata

10 N.m

tornillos de fijación del
repartidor de admisión
en la tapa de la culata

10 N.m

108804

1

108811

2

3

4

12A

-

23

MEZCLA CARBURADA

Repartidor de admisión: Extracción - Reposición

D4F, y 740

12A

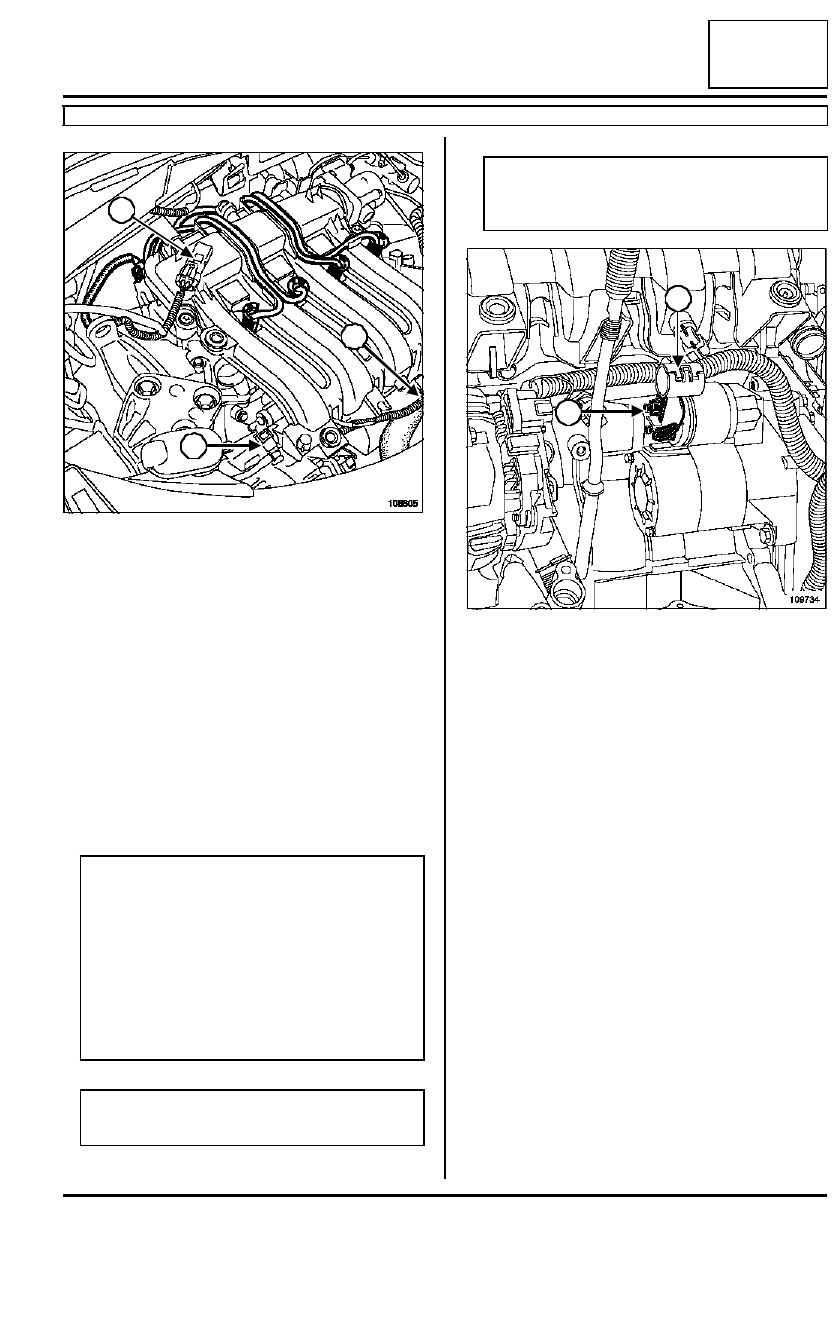

Desconectar:

- el conector del captador de depresión del aire de

admisión (5),

- el conector del captador de temperatura del aire

(6),

- el conector  de los inyectores,

- el conector de la caja mariposa motorizada.

Desconectar el tubo de alimentación de gasolina de
la rampa de inyección (7).

Desconectar los cables de las bujías.

Desgrapar del repartidor de admisión:

- los cables de las bujías,

- el cableado eléctrico (8),

- la varilla del nivel de aceite.

Extraer el terminal de alimentación del motor de ar-
ranque (9).

108805

IMPORTANTE

Durante esta operación, es imperativo:

- no fumar y no acercar ningún objeto incandes-

cente al área de trabajo,

- prestar atención a las proyecciones de carbu-

rante desconectando el racor,

- proteger las zonas sensibles a la caída de car-

burante.

IMPORTANTE

Ponerse guantes durante la operación.

5

6

7

ATENCIÓN

Para desconectar los cables de las bujías,  tirar
de los prolongadores y no de los cables.

109734

8

9

12A

-

24

MEZCLA CARBURADA

Repartidor de admisión: Extracción - Reposición

D4F, y 740

12A

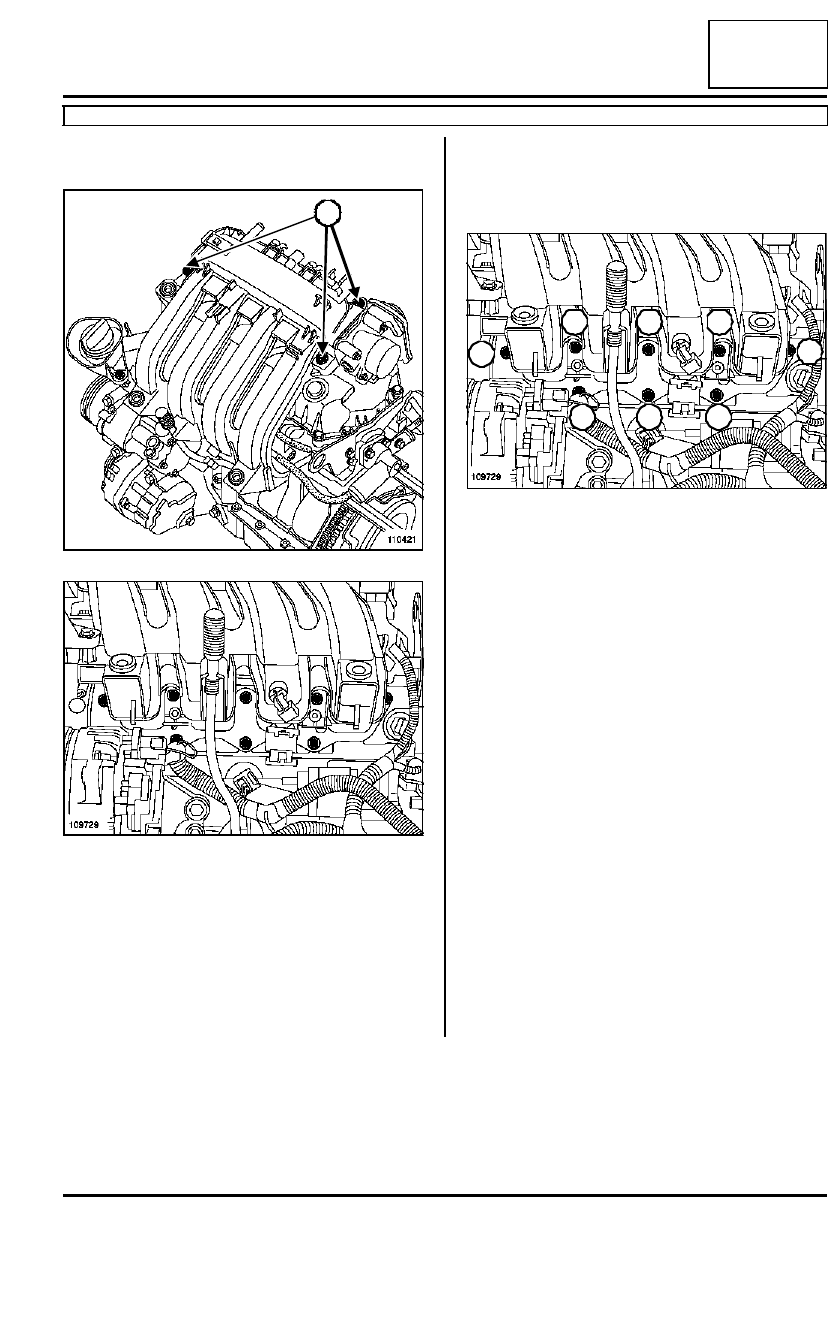

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer:

- los tornillos de fijación del repartidor de admisión

en la tapa de la culata (10).

- los tornillos de fijación del repartidor de admisión

en la culata,

- el conjunto "repartidor de admisión - caja mariposa

motorizada",

- la junta de estanquidad del repartidor de admisión.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

Sustituir imperativamente las juntas de estanquidad.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar la junta de estanquidad del repartidor de ad-
misión

Untar de LOCTITE FRENETANCH, los tornillos de
fijación del repartidor de admisión en la culata.

Preapretar todos los  tornillos de fijación del re-
partidor de admisión (6 N.m) .

Apretar por orden y al par:

- los tornillos de fijación del repartidor de admi-

sión en la culata (10 N.m),

- los tornillos de fijación del repartidor de admi-

sión en la tapa de la culata (10 N.m).

III - ETAPA FINAL

Encajar la varilla del nivel de aceite en el repartidor
de admisión

110421

109729

10

10

109729

4

3

2

1

8

7

6

5
