Renault Clio. Manual - parte 31

11A

-

19

PARTE ALTA Y DELANTERA DEL MOTOR

Polea de accesorios del cigüeñal: Extracción - Reposición

D4F

11A

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

Limpiar con un cepillo metálico las uves de la polea
de accesorios del cigüeñal para eliminar todos los
residuos.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar la polea de accesorios del cigüeñal con su
tornillo nuevo.

Apretar al par el tornillos de fijación de la polea de
accesorios del cigüeñal (40 N.m + 70˚

±±±±

 6).

III - ETAPA FINAL

Colocar:

- la correa de accesorios (consultar 11A, Parte alta

y delantera del motor, Correa de accesorios:
Extracción - Reposición, página 11A-1),

- la pantalla del paso de rueda delantero derecho

(consultar MR393 Carrocería, 55A, Protecciones
exteriores, Pantallas del paso de rueda delan-
tero: Extracción-Reposición),

- la rueda delantera derecha (consultar Rueda: Ex-

tracción - Reposición).

ATENCIÓN

Sustituir imperativamente el tornillo de fijación de
la polea de accesorios del cigüeñal.

11A

-

20

PARTE ALTA Y DELANTERA DEL MOTOR

Polea de accesorios del cigüeñal: Extracción - Reposición

K4J o K4M

11A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

Poner el vehículo en un elevador de dos columnas
(consultar 02A, Medios de levantamiento, Vehícu-
lo: Remolcado y levantamiento).

Extraer:

- la batería (consultar 80A, Batería, Batería: Ex-

tracción-Reposición),

- la rueda delantera derecha (consultar 35A, Rue-

das y neumáticos, Rueda: Extracción-Reposi-
ción),

- la pantalla del paso de rueda delantero derecha

(consultar  MR 393 Carrocería, 55A, Proteccio-
nes exteriores, Pantalla del paso de rueda de-
lantero: Extracción-Reposición),

- la correa de accesorios (consultar 11A, Parte alta

y delantera del motor, Correa de accesorios:
Extracción-Reposición),

- las abrazaderas en el conducto de admisión de

aire,

- el conducto de admisión de aire,

- la carcasa del filtro de aire (consultar 12A, Mezcla

carburada, Carcasa del filtro de aire: Extrac-
ción-Reposición),

- la caja mariposa (consultar 12A, Mezcla carbura-

da, Caja mariposa: Extracción - Reposición).

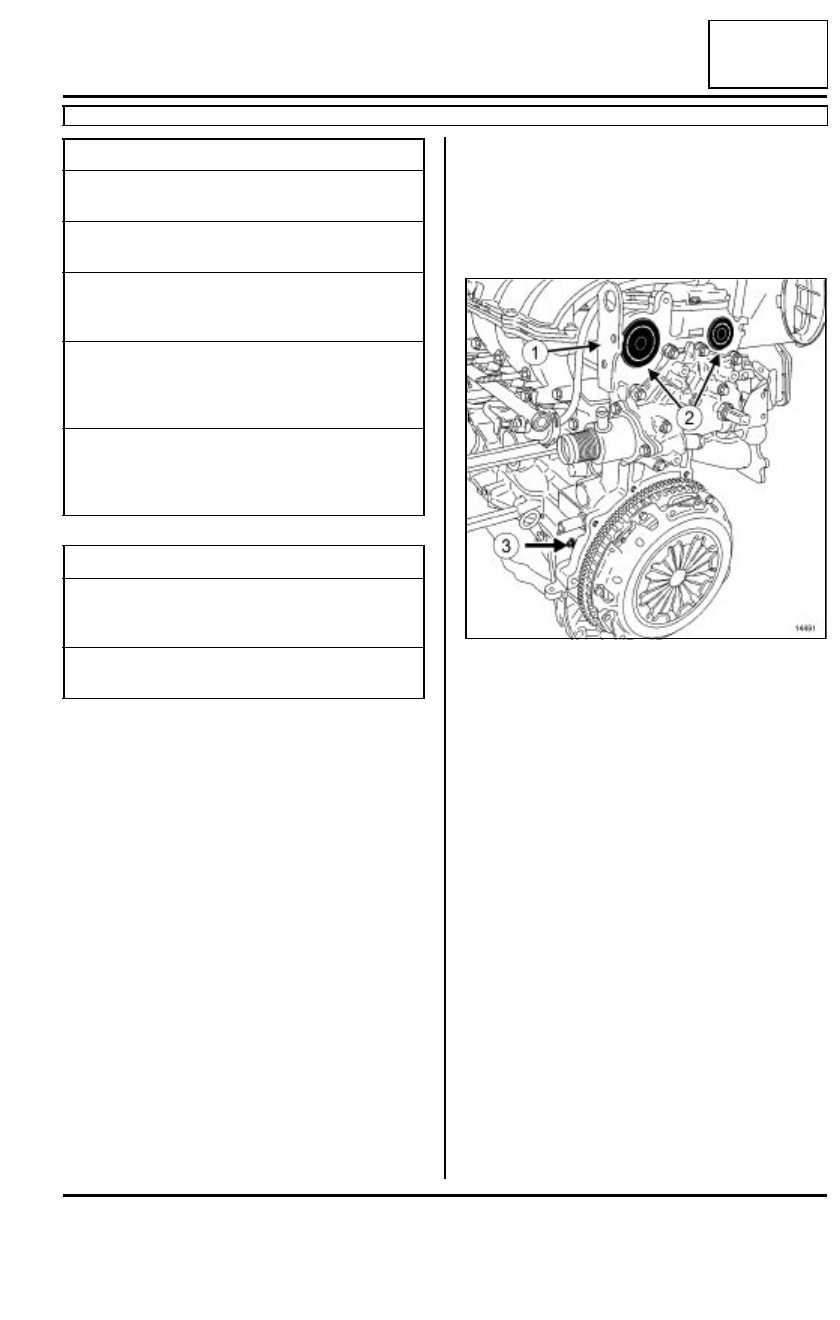

Extraer la anilla de levantamiento del motor (1) lado
del volante motor.

Perforar en el centro los tapones (2)del extremo de
los árboles de levas con ayuda de un destornillador.

Extraer:

- los tapones del extremo de los árboles de levas

con un destornillador,

- el tapón (3) de la espiga de Punto Muerto Superior.

Utillaje especializado indispensable

Mot. 1489

Espiga de calado del
punto muerto superior

Mot. 1496

Útil para calado de los
árboles de levas

Mot. 1750

Complemento para el
mantenimiento del útil
Mot. 1496

Mot. 1487

Útil para reposición de
las tapas del árbol de
levas (diámetro 57
mm)

Mot. 1488

Útil para reposición de
las tapas del árbol de
levas (diámetro 43
mm)

Pares de apriete

m

tornillo de fijación de la
polea de accesorios del
cigüeñal

40 N.m + 145˚

±±±±

 15

tapón de la espiga de
punto muerto superior

20 N.m

14491

11A

-

21

PARTE ALTA Y DELANTERA DEL MOTOR

Polea de accesorios del cigüeñal: Extracción - Reposición

K4J o K4M

11A

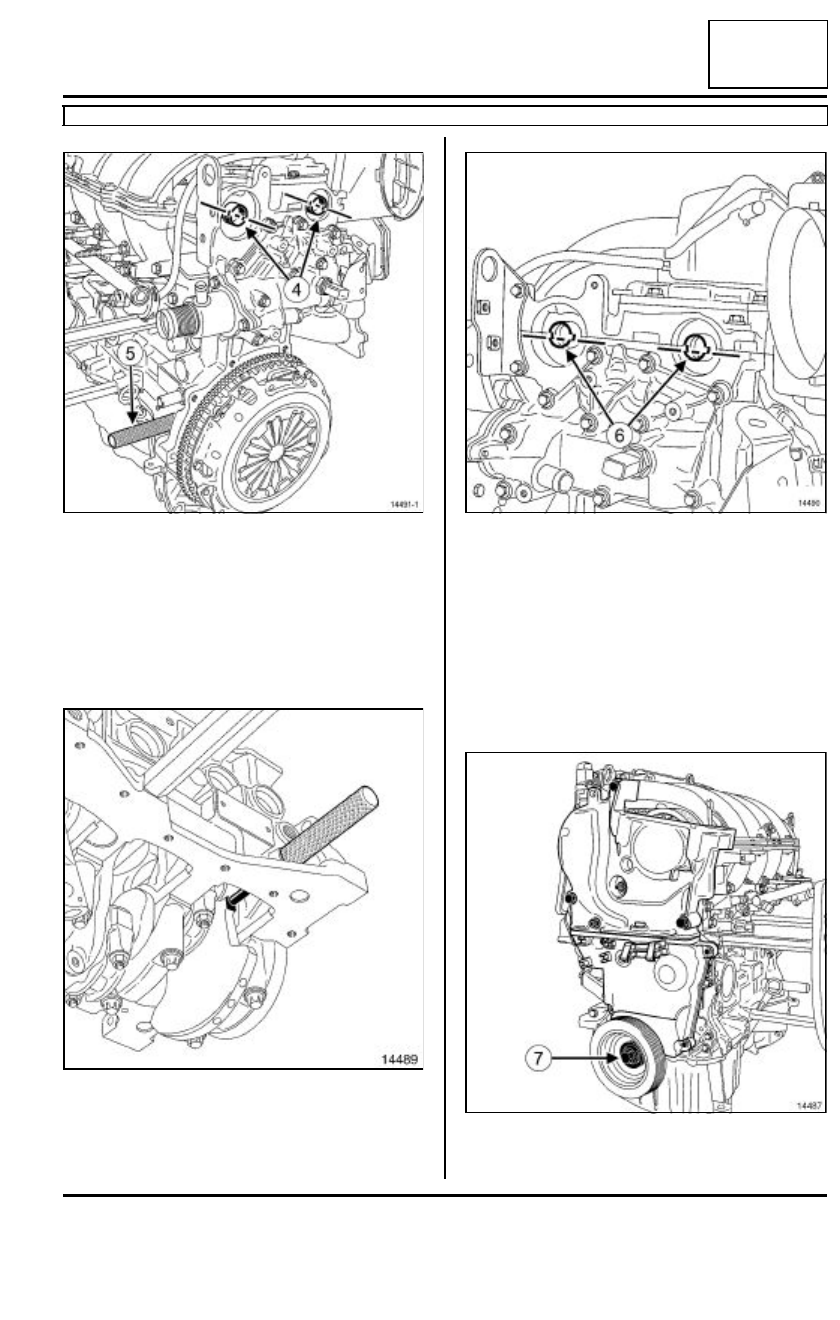

Posicionar las ranuras (4) de los árboles de levas

casi en horizontal y descentradas hacia abajo giran-
do el cigüeñal en su sentido de funcionamiento

(sentido horario lado distribución)

Enroscar la espiga de Punto Muerto Superior

(5)(Mot. 1489).

Girar el cigüeñal en su sentido de funcionamiento

(sentido horario lado distribución), hasta que el ci-

güeñal se apoye en la espiga de Punto Muerto Su-
perior (Mot. 1489).

Las ranuras (6) de los árboles de levas deben estar
horizontales y descentradas hacia abajo).

Extraer la espiga de Punto Muerto Superior (Mot.
1489).

Bloquear el volante motor con un destornillador.

II - EXTRACCIÓN DE LA PIEZA ESTUDIADA

Quitar el tornillo de fijación (7) de la polea de acce-
sorios del cigüeñal.

14491-1

14489

14490

14487

11A

-

22

PARTE ALTA Y DELANTERA DEL MOTOR

Polea de accesorios del cigüeñal: Extracción - Reposición

K4J o K4M

11A

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

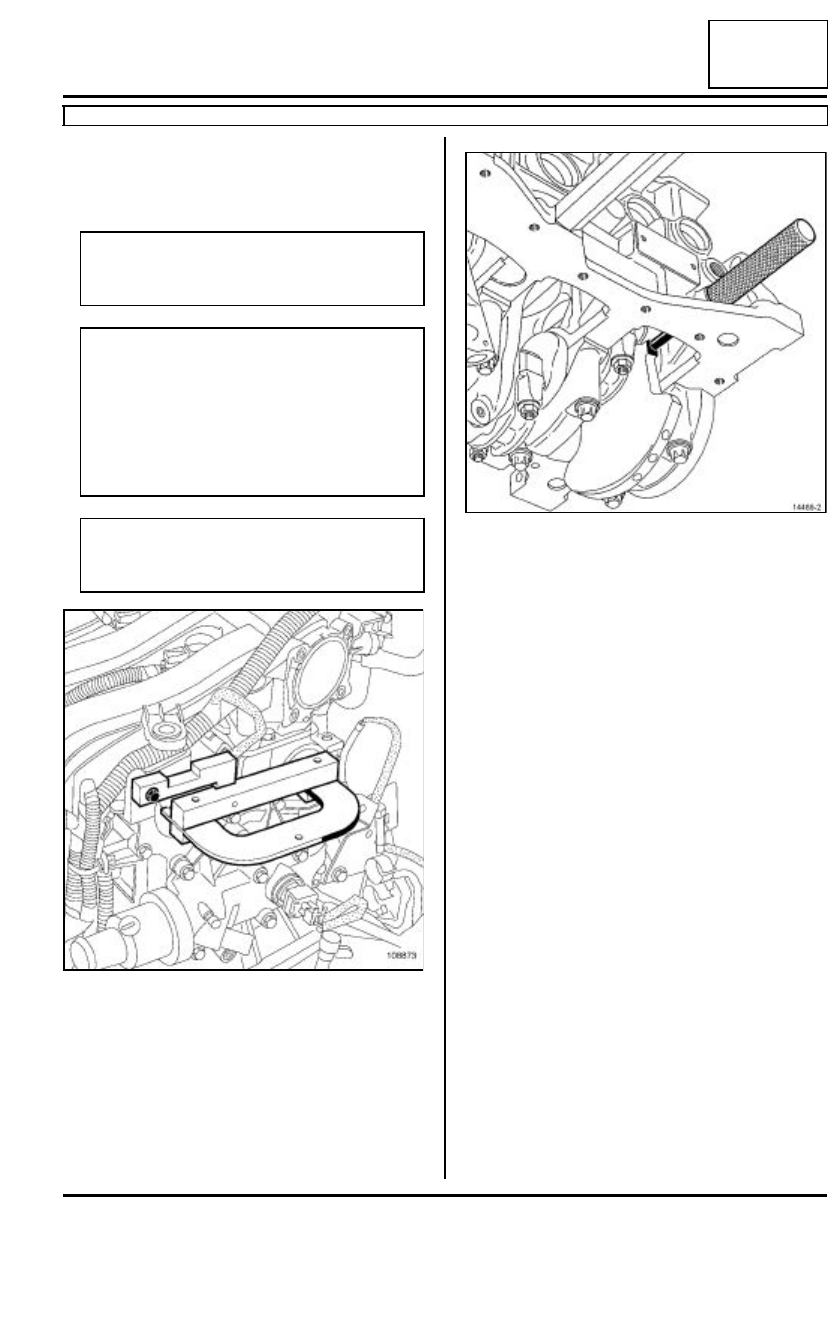

Colocar el útil de calado (Mot. 1496) equipado del
útil (Mot. 1750).

Enroscar la espiga de Punto Muerto Superior (Mot.
1489).

Verificar que el cigüeñal esté bien apoyado sobre la
espiga de Punto Muerto Superior (Mot. 1489).

La ranura del cigüeñal debe estar mirando hacia ar-
riba.

II - REPOSICIÓN DE LA PIEZA ESTUDIADA

Colocar la polea de accesorios del cigüeñal.

Apretar al par y de modo angular el tornillo de fija-
ción de la polea de accesorios del cigüeñal (40
N.m + 145˚

±±±±

 15).

III - ETAPA FINAL

Extraer:

- la espiga de punto muerto superior (Mot. 1489),

- el útil de calado (Mot. 1496) equipado del útil (Mot.

1750).

Colocar:

- el tapón de árboles de levas de admisión mediante

el útil (Mot. 1487),

- el tapón de árboles de levas de escape mediante el

útil (Mot. 1488).

Aplicar un punto de JUNTA SILICONA ADHEREN-
TE en el orificio roscado del tapón de la espiga de
Punto Muerto Superior.

Colocar el tapón de la espiga de Punto Muerto Su-
perior.

ATENCIÓN

Sustituir imperativamente el tornillo de la polea
de accesorios del cigüeñal.

ATENCIÓN

Desengrasar imperativamente:

- el extremo del cigüeñal,

- la cara de apoyo de la polea de accesorios del

cigüeñal.

Esto es para evitar un patinado de distribución.

ATENCIÓN

No girar nunca el motor en el sentido inverso al
de funcionamiento.

108873

14489-2
