Renault Clio. Руководство - часть 287

ОСТЕКЛЕНИЕ КУЗОВА

ВЕТРОВОЕ СТЕКЛО

54A

54A-2

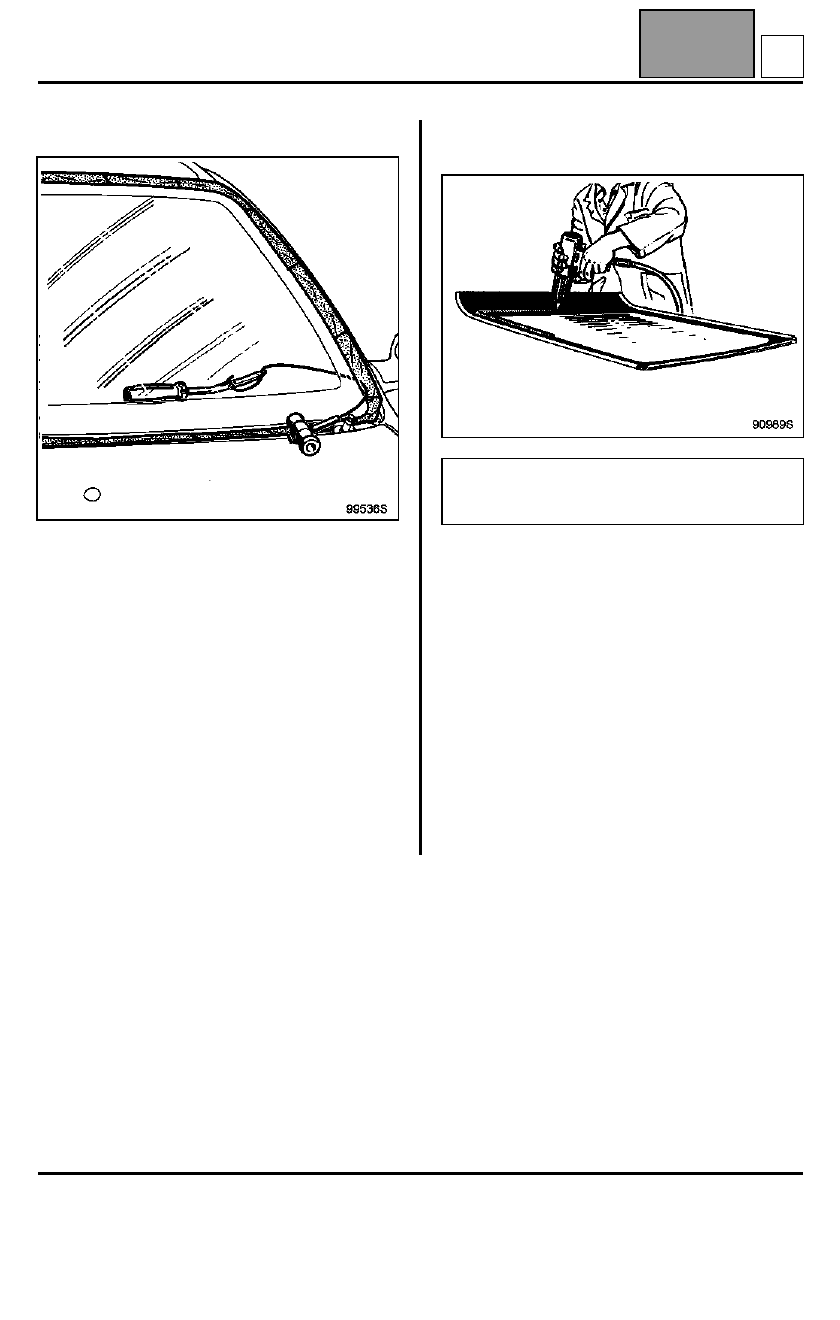

РЕЗКА КЛЕЕВОГО СЛОЯ

Наклейте полосу ткани по всему периметру проема
ветрового стекла, чтобы защитить лакокрасочное
покрытие в зонах проводки струны.

Пропустите режущую струну при помощи полой
иглы (см. раздел 50A-B).

Установите на место приспособление для резки и
натяжную рукоятку.

Для резки можно также использовать специальный
пневмоинструмент (см. раздел 50A-B).

Изучите соответствующую техническую ноту, чтобы
знать и правильно пользоваться этим
инструментом.

ВКЛЕИВАНИЕ И УСТАНОВКА ВЕТРОВОГО
СТЕКЛА

Установите:
– на ветровое стекло новый верхний молдинг с

держателем, обратив внимание на их
правильное положение

– нижние установочные пластины.

После нанесения мастики на ветровое стекло
сразу же сориентируйте его по отношению к
проему и отцентрируйте, установив верхний
молдинг по верху проема (заподлицо с панелью
крыши).

Прижмите стекло в проеме так, чтобы его нижняя
кромка оперлась на установочные подкладки.

Установите боковые молдинги и другие, ранее
снятые детали.

Подготовка склеиваемых поверхностей описана
в технической ноте по общей методике
вклеивания стекол. Техническая нота 560A.

A

ОСТЕКЛЕНИЕ КУЗОВА

ВЕТРОВОЕ СТЕКЛО

54A

54A-3

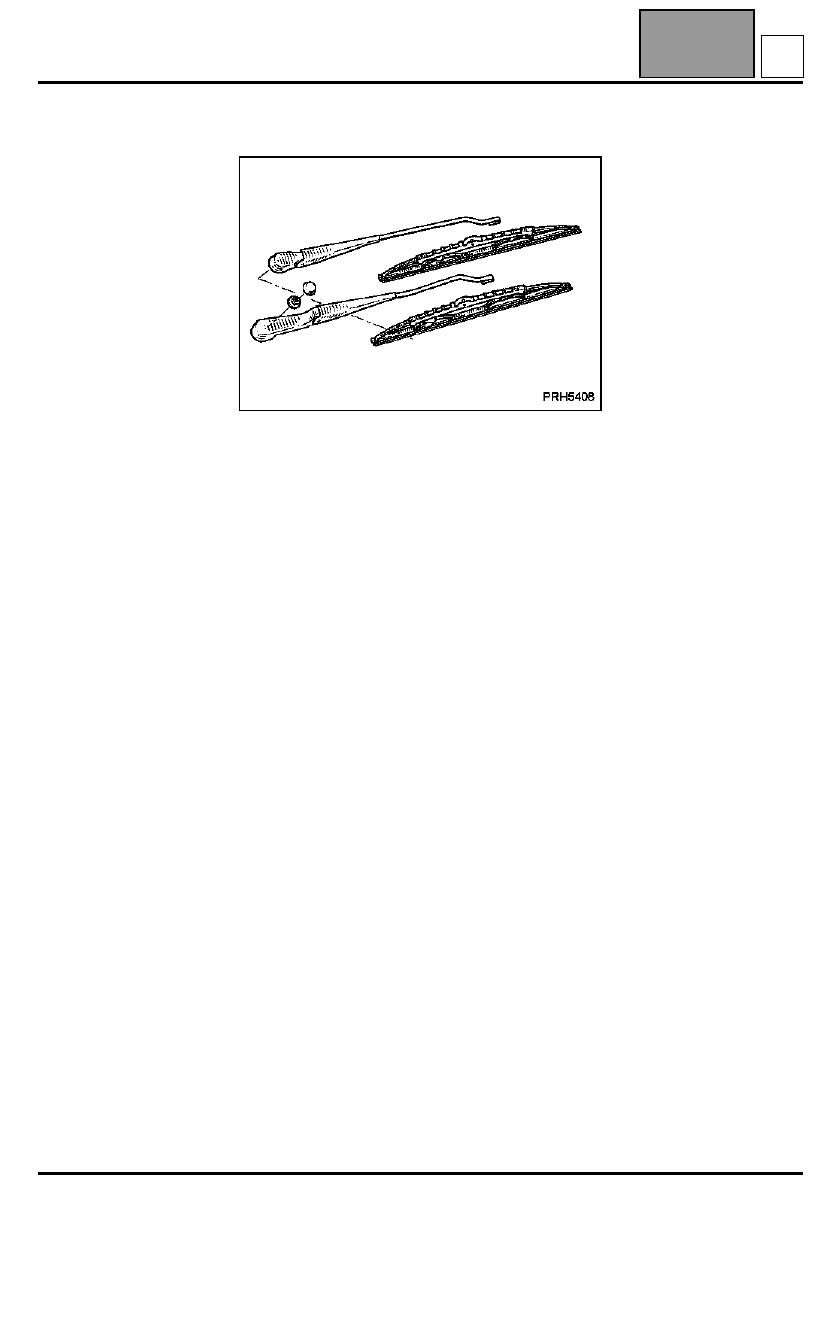

УСТАНОВКА РЫЧАГОВ СТЕКЛООЧИСТИТЕЛЕЙ

Прежде, чем устанавливать рычаги
стеклоочистителей, убедитесь, что
электродвигатель находится в положении,
соответствующем исходному положению щеток на
ветровом стекле.

Металлической щеткой очистите шлицы на осях
рычагов стеклоочистителей.

Наденьте рычаги стеклоочистителей, наверните
новые гайки и затяните их моментом
18 Н.м (

±±±±

 15 %).

A

ОСТЕКЛЕНИЕ КУЗОВА

ВЕТРОВОЕ СТЕКЛО

54A

54A-4

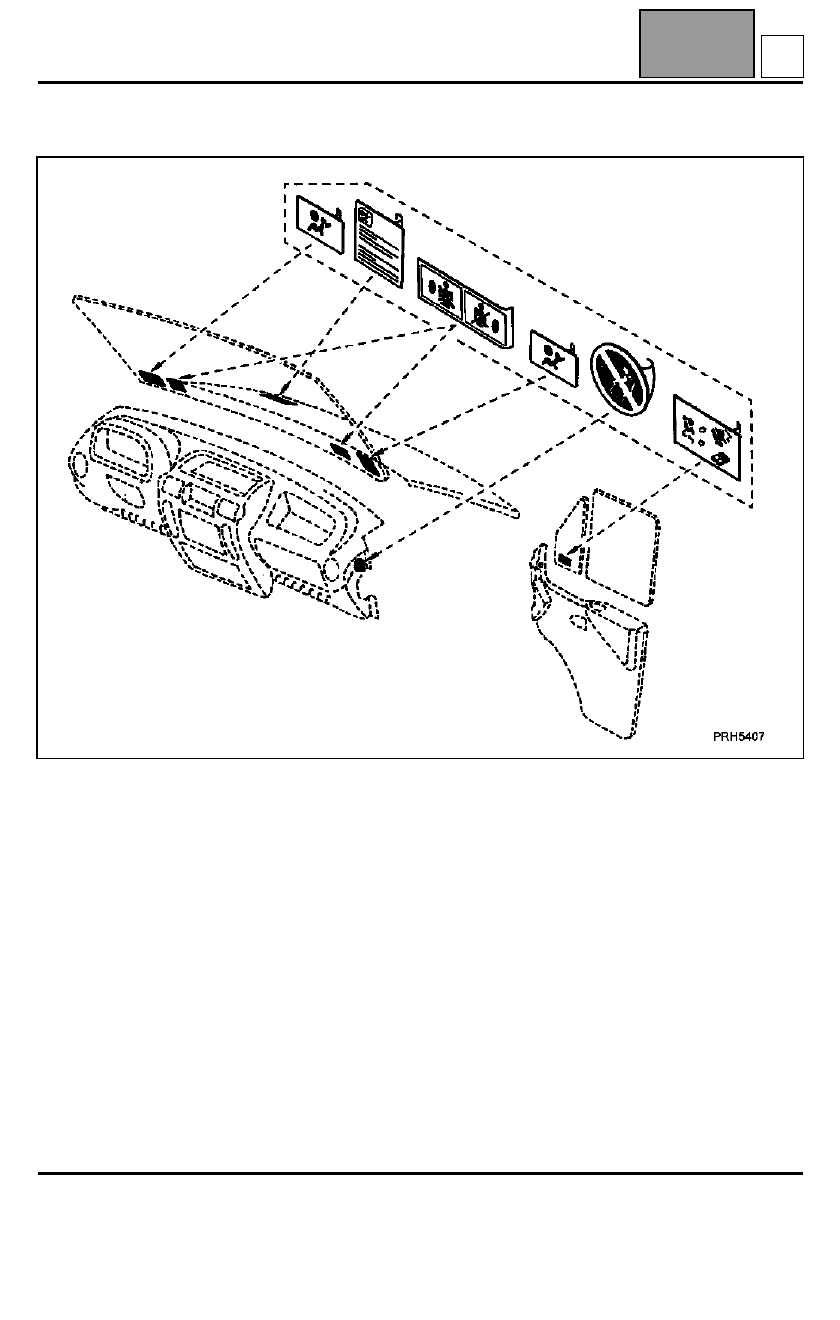

КОМПЛЕКТ ЭТИКЕТОК ДЛЯ АВТОМОБИЛЕЙ С ПОДУШКОЙ БЕЗОПАСНОСТИ

На автомобиле с подушкой безопасности водителя в правом нижнем углу ветрового стекла (со стороны
водителя) наклеивается специальная этикетка.

При наличии подушки безопасности пассажира на ветровое стекло в нижнем углу стороны пассажира и
водителя наклеивается еще одна этикетка.

Этикетки в комплекте поставляются в запчасти. Складской номер 77 01 206 809.

A

ОСТЕКЛЕНИЕ КУЗОВА

Заднее стекло

54A

54A-5

ОСТЕКЛЕНИЕ КУЗОВА

Заднее стекло

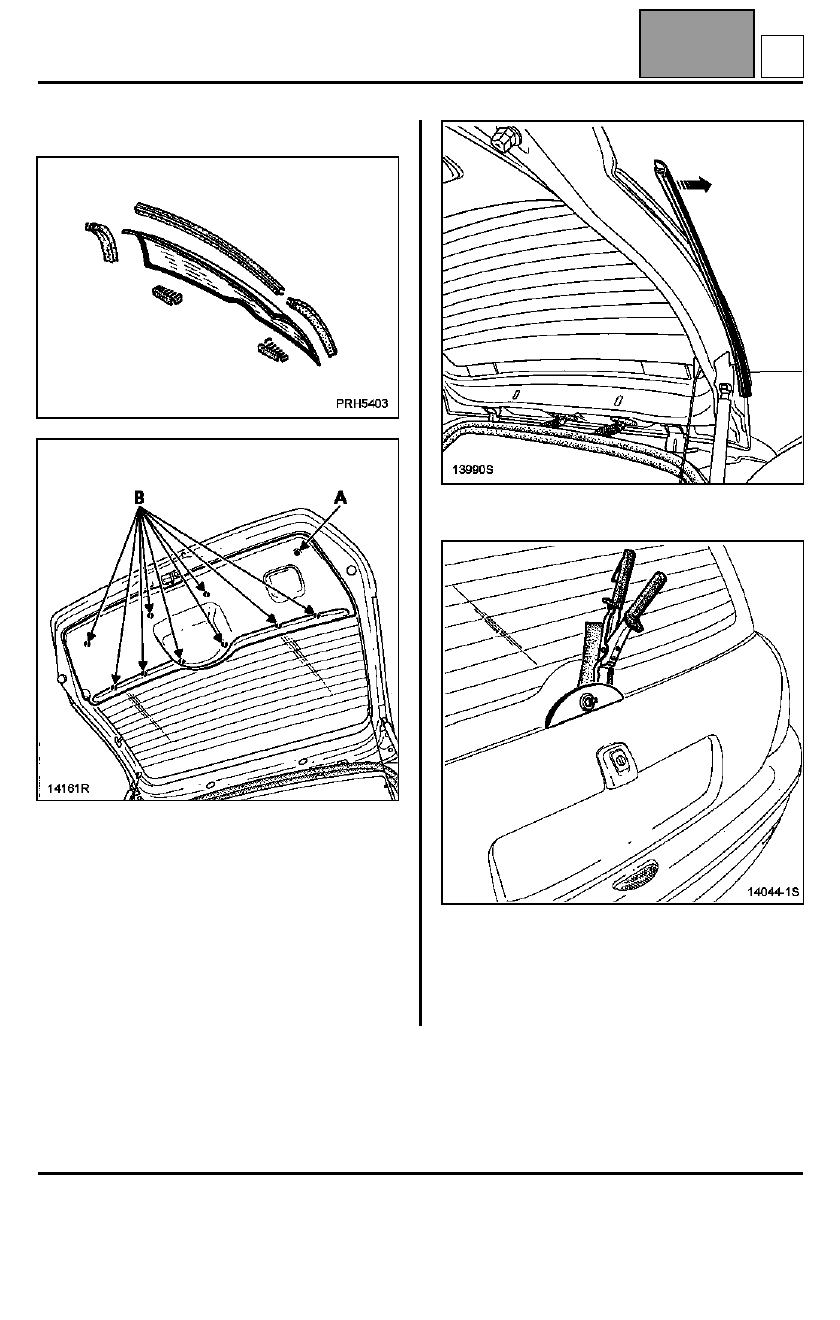

СНЯТИЕ

Снимите рычаг стеклоочистителя при помощи
приспособления Elé. 1294-01

Обивка двери задка:
– снимите крепежный болт (A),
– при помощи щипцов для снятия держателей

обивок и облицовок отсоедините обивку в
точках (B),

– Снимите обивку.

Снимите боковые молдинги.

При помощи щипцов для снятия держателей
обивок и облицовок снимите с оси рычага
стеклоочистителя колпачок гайки крепления оси
электродвигателя стеклоочистителя, подложив
предварительно кусок ткани на стекло под опорную
поверхность щипцов.

B
