Renault Clio. Руководство - часть 276





БОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Передние и задние двери

47A

47A-1

147A

БОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Передние и задние двери

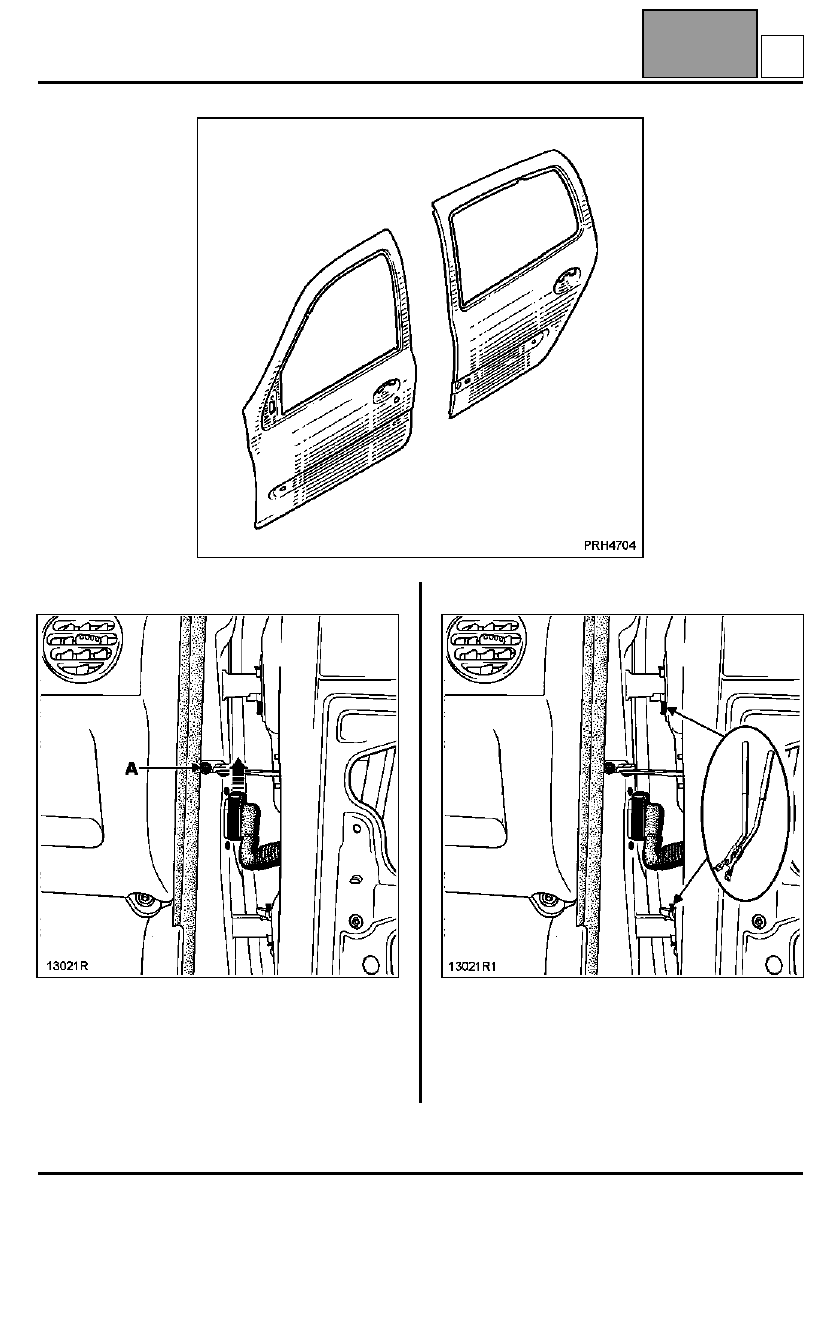

СНЯТИЕ

Установите опорное приспособление для двери
(см. главу 50B).

Отсоедините жгут проводов двери.

Отверните болт ограничителя открытия двери (A).

Извлеките оси дверных петель при помощи
приспособления Car. 1415 (см. главу 50B).

ПРИМЕЧАНИЕ: необходимо подогнать
приспособление Car. 1415 (см. следующую
страницу).

A

БОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Передние и задние двери

47A

47A-2

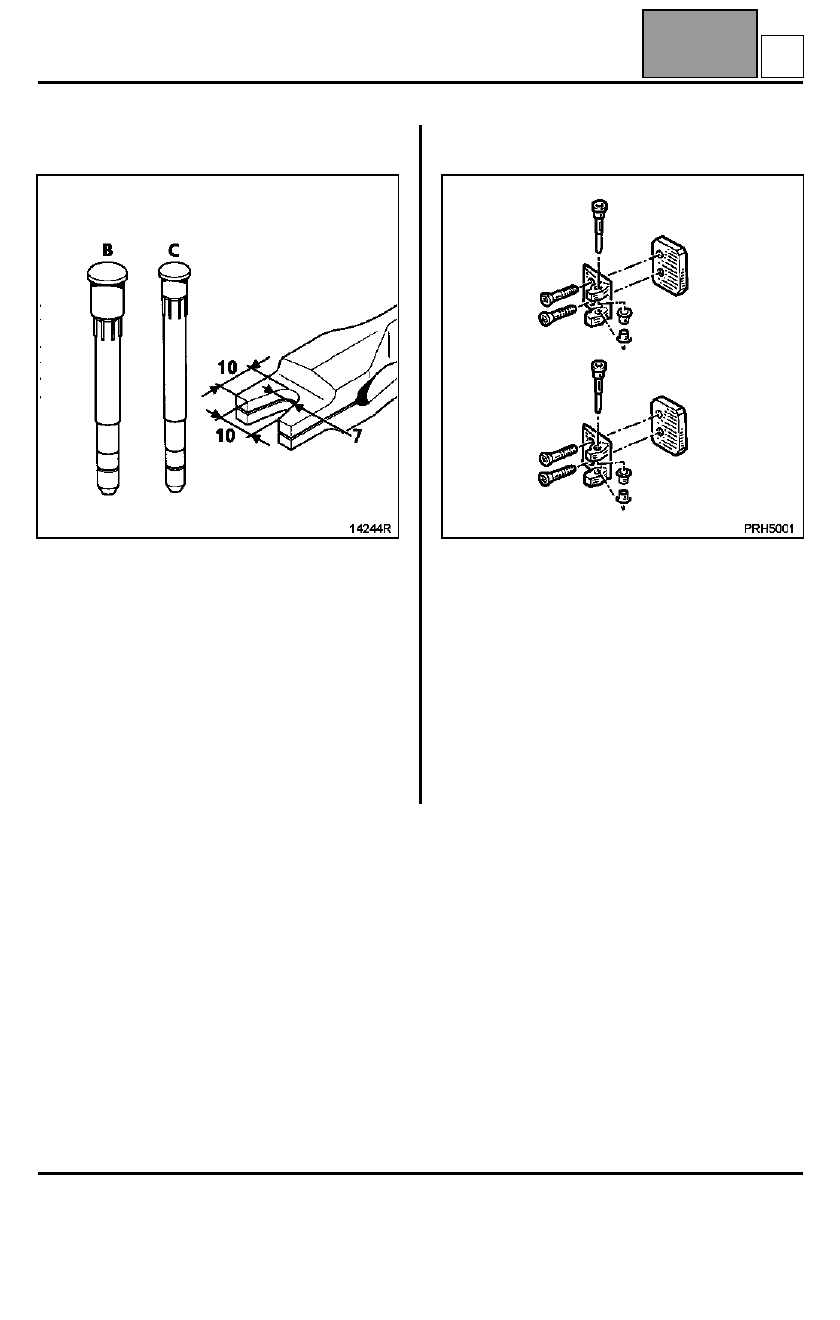

ПОДГОНКА ПРИСПОСОБЛЕНИЯ ДЛЯ
ИЗВЛЕЧЕНИЯ ОСЕЙ ДВЕРНЫХ ПЕТЕЛЬ

С помощью плоского и круглого напильников
обточите наконечник и дно канавки
приспособления до размеров, указанных на
рисунк е выше.

УСТАНОВКА И РЕГУЛИРОВКА

Установка производится в порядке, обратном
снятию, порядок регулировки зазоров изложен в
главе "Зазоры открывающихся элементов
кузова
".

ПРИМЕЧАНИЕ: при замене двери или же при
замене кузова с установкой прежних
открывающихся элементов, следует использовать
специальные крепящиеся болтами петли,
поставляемые в запчасти, которые позволяют
отрегулировать положение двери по высоте.

Используйте набор со складским
номером 77 01 468 331.

A

БОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Передние и задние двери

47A

47A-3

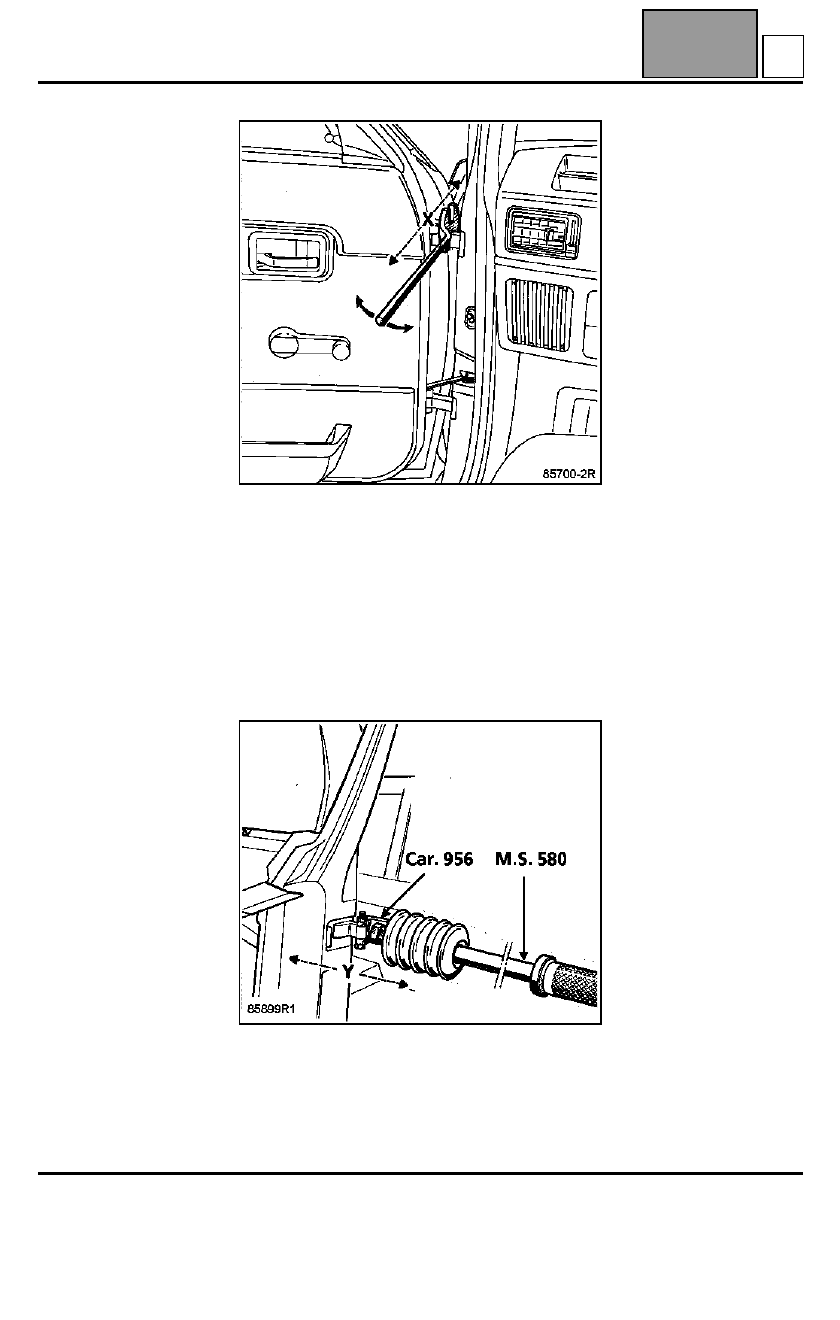

Регулировка дверей для устранения
провисания

Используйте специальное приспособление
WILMONDA, складской номер BHA (поставщик
Z. INTERNATIONAL).

Данное приспособление позволяет изменять
положение "X" петли двери, приваренной к
передней или средней стойке кузова.

Регулировка дверей для устранения
выступления или утопания

Предел регулировки: 3 мм.

A

СИСТЕМА ТОПЛИВОПОДАЧИ

Проверка производительности топливного насоса

13А

13A-6

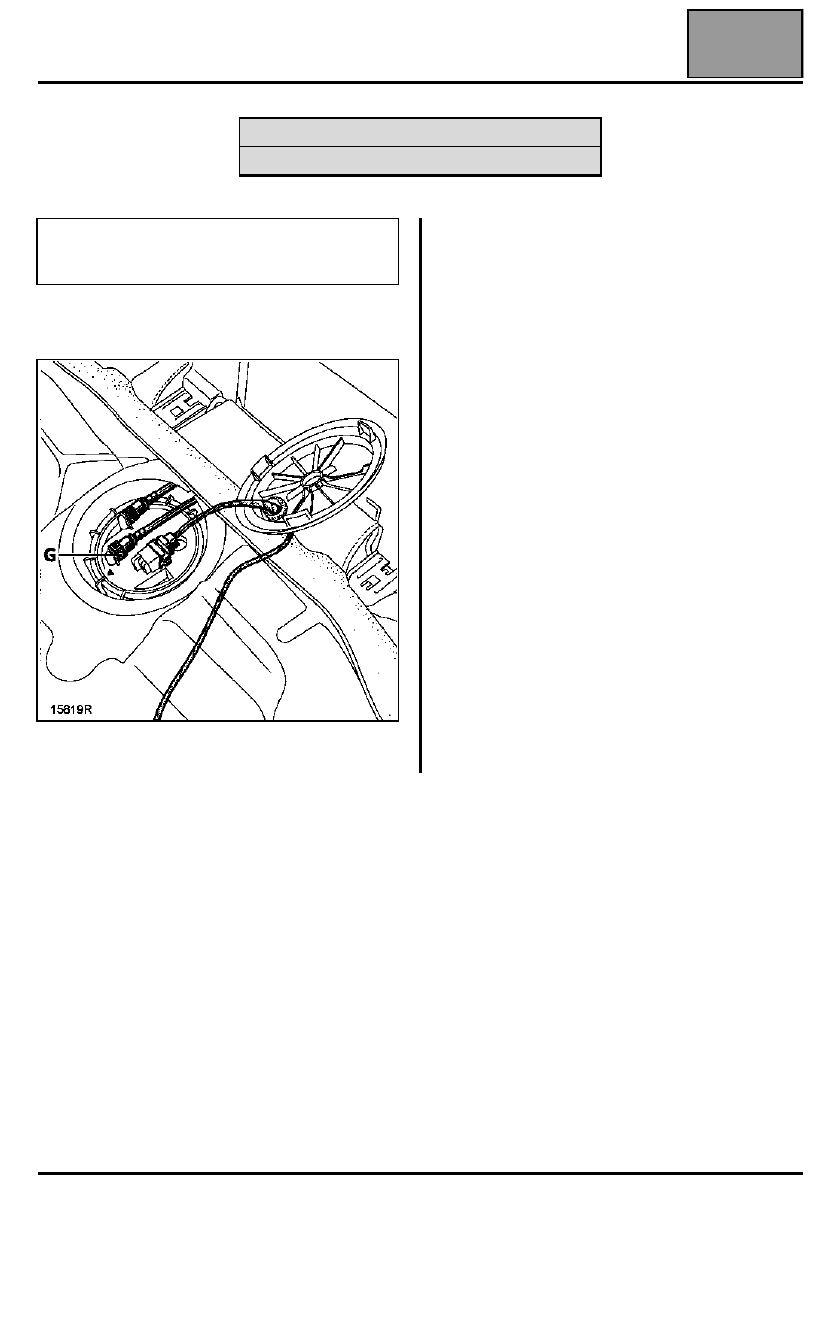

Проверка производительности топливного насоса

Отсоедините топливопровод (G) от узла датчик
уровня/насос/регулятор давления топлива.

Соедините шлангом насос с контрольной
мензуркой.

Включите топливный насос при помощи
диагностического прибора или установив шунт на
реле топливного насоса (см. соответствующую
электрическую схему).

Произведите замер производительности насоса.

Замеренная производительность должна
составлять: 60 - 80 л/ч.

НЕОБХОДИМОЕ ОБОРУДОВАНИЕ

Мензурка емкостью 2000 мл

ВНИМАНИЕ: примите меры предосторожности,
так как в топливопроводах имеется бензин.
Примите меры к защите уязвимых частей.
