ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

      Усилитель средней стойки

43А

43A-30

МОДИФИКАЦИЯ B



  X2



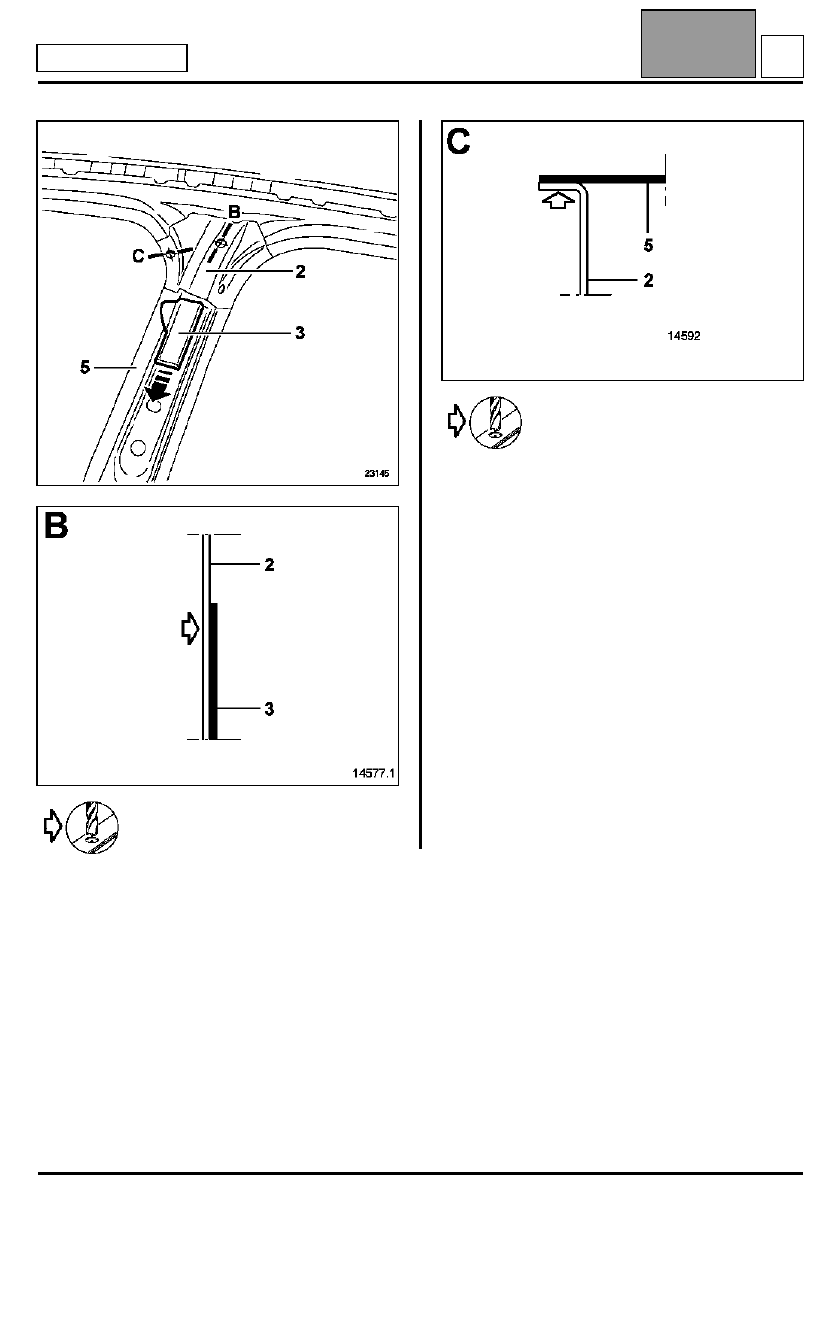

УКАЗАНИЕ:
Немного отведите деталь 2 от детали 5 и снимите
оставшийся кусок детали 3.

E

ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

      Усилитель средней стойки

43А

43A-31

МОДИФИКАЦИЯ B

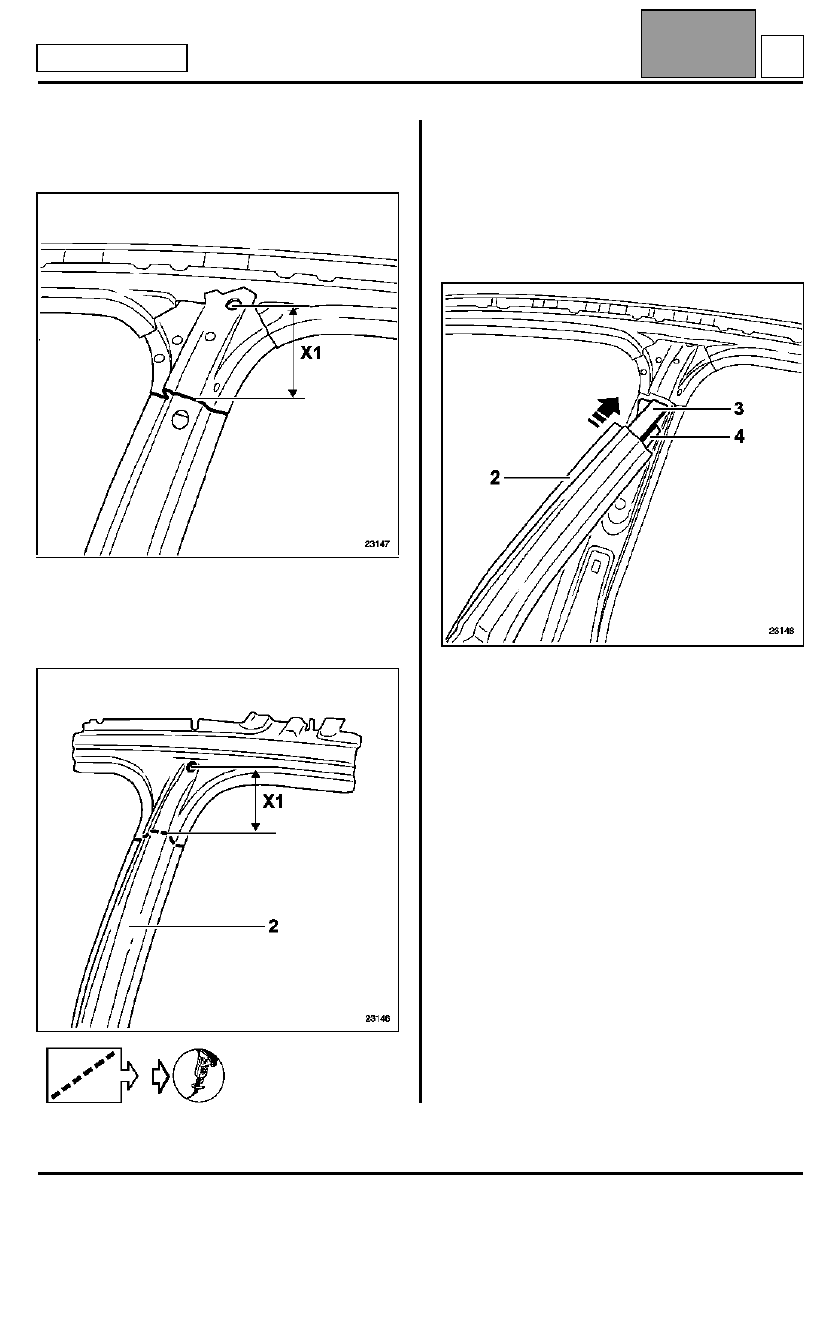

Подготовка запасного усилителя средней
стойки
Перенесите размер X1 на запасную деталь

НАПОМИНАНИЕ: усилитель средней стойки (2)
поставляется в сборе с:
– накладкой усилителя средней стойки (3),
– верхним усилителем (4).





  деталь 2

ВНИМАНИЕ: выполняя разрез нового усилителя,
примите меры предосторожности, чтобы не
повредить накладку усилителя (3) и верхний
усилитель (4) (см. рисунок ниже).

Установка усилителя средней стойки,
поставляется в запчасти

E

ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

      Усилитель средней стойки

43А

43A-32

МОДИФИКАЦИЯ B

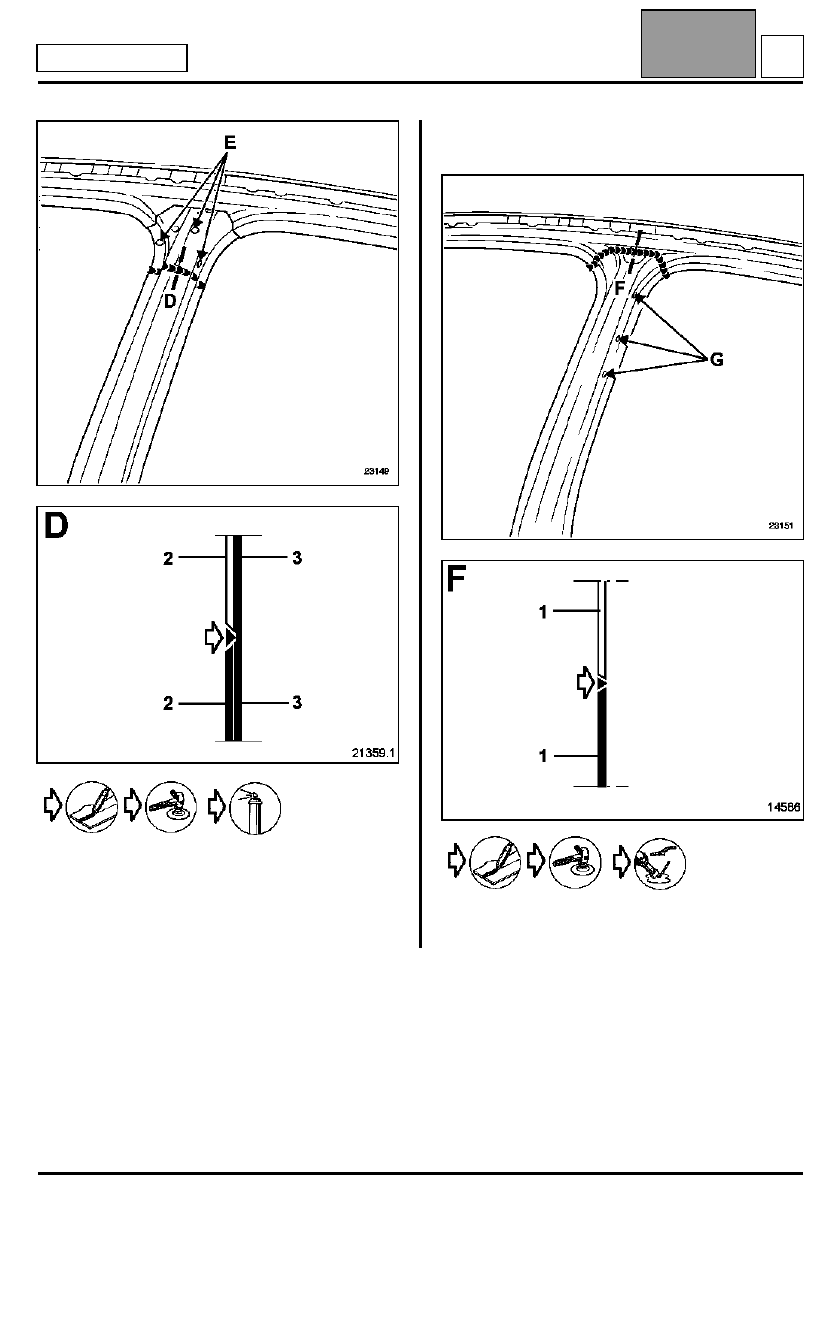

ПРИМЕЧАНИЕ: в соответствии с рисунком (E)
установите электрозаклепки на отверстия,
оставшиеся после удаления сварных соединений.

Установка запасной средней стойки,
поставляется в запчасти







ПРИМЕЧАНИЕ: не забудьте выполнить сварку с
усилителем стойки в точках (G).

E

ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

      Усилитель средней стойки

43А

43A-33

МОДИФИКАЦИЯ B

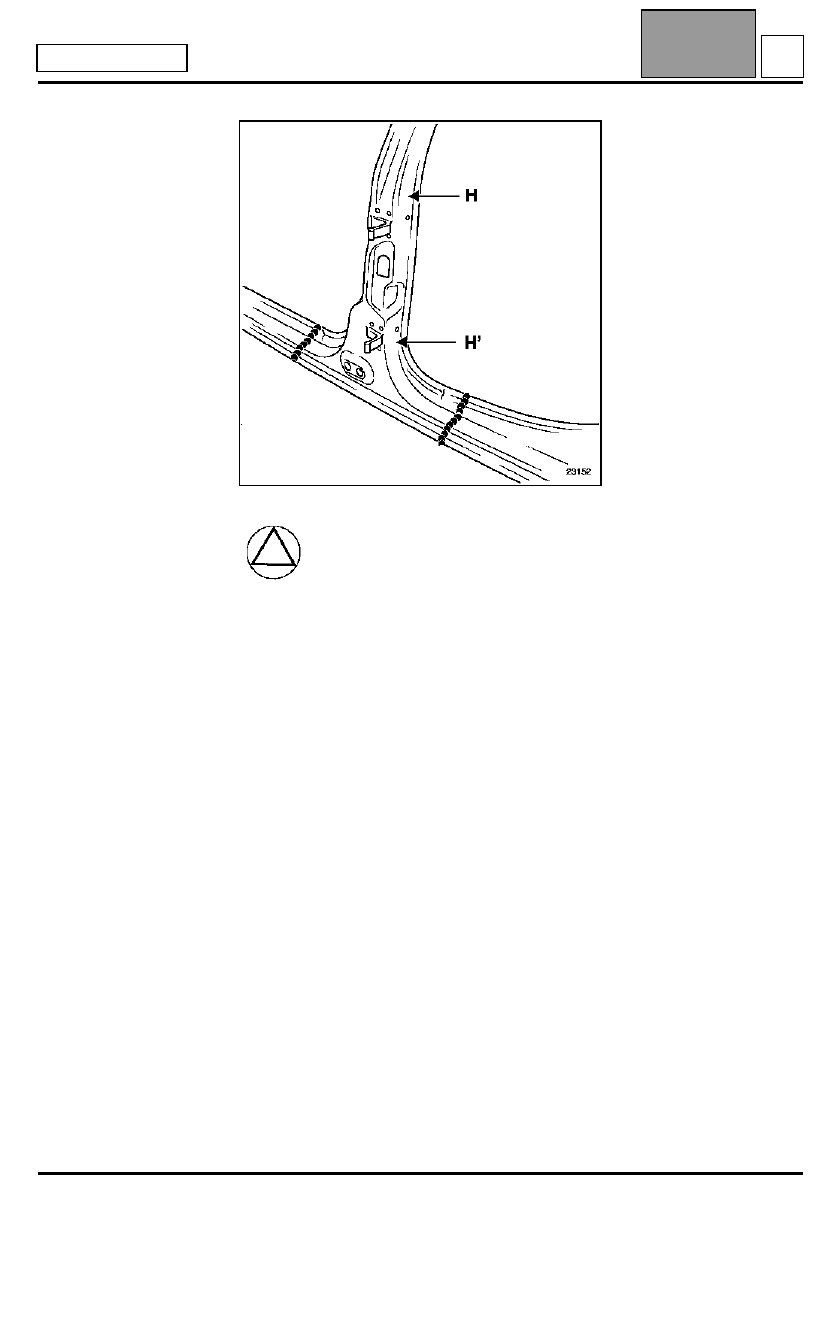

  ВАЖНОЕ ЗАМЕЧАНИЕ:

Необходимо соединить стойку и усилитель стойки
вокруг каждой петли для навески двери
6 электрозаклепками в местах (H) и (H').

E
