ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА
Передняя стойка
43А
43A-1
143А
ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА
Передняя стойка
Замена этой детали является основной операцией
при переднем боковом ударе.
Переднюю стойку для замены вырезают из
передней части боковины кузова в сборе, с которой
надо отсоединить кронштейн внутренней накладки
стойки проема ветрового окна.
Отдельно необходимо дополнительно заказать
заднюю часть усилителя брызговика.
В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.
Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).
КОМПЛЕКТ ПОСТАВКИ

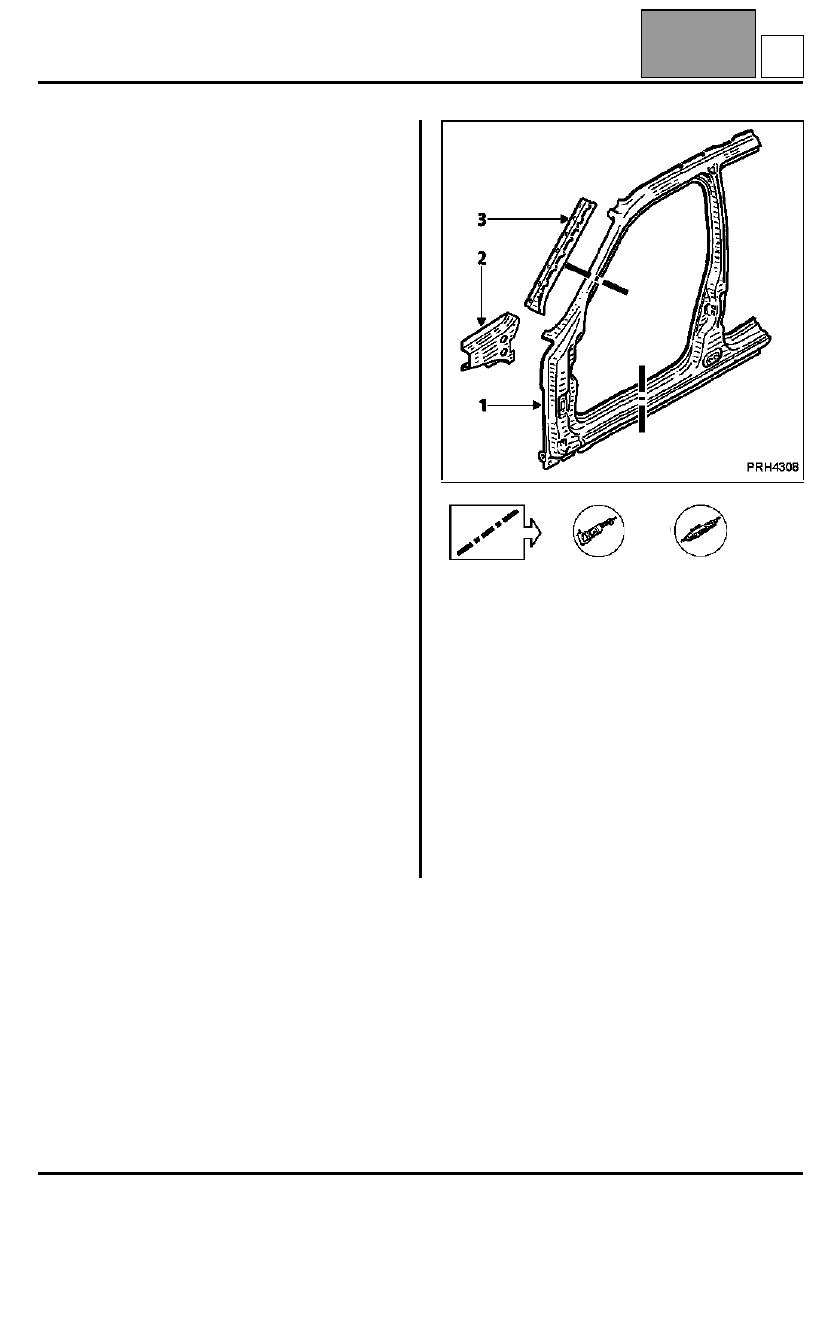

1 - Передняя стойка
Деталь в сборе с:
– усилителем передней стойки,
– кронштейном внутренней накладки стойки
проема ветрового окна,
– приварными гайками,
– кронштейном крепления крыла,
– верхним усилителем брызговика,
– приварной шпилькой,
– петлей двери.
2 - Задняя часть усилителя брызговика
Деталь поставляется отдельно.
3 - Кронштейн внутренней накладки стойки
проема ветрового окна
Деталь поставляется отдельно.
или
СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):
1
Передняя стойка
2
Усилитель передней стойки
3
Кронштейн внутренней накладки стойки
проема ветрового окна
4
Щиток передка
5
Нижняя поперечина проема ветрового
стекла
6
Накладка панели порога
7
Усилитель панели порога
8
Передняя боковая поперечина
9
Внутренняя панель стойки рамы
ветрового стекла
10 Передний брызговик
11 Кронштейн шарнира капота
1,2
1
0,7
0,7
1,2
1
1
1
1,2
1,2
1,2

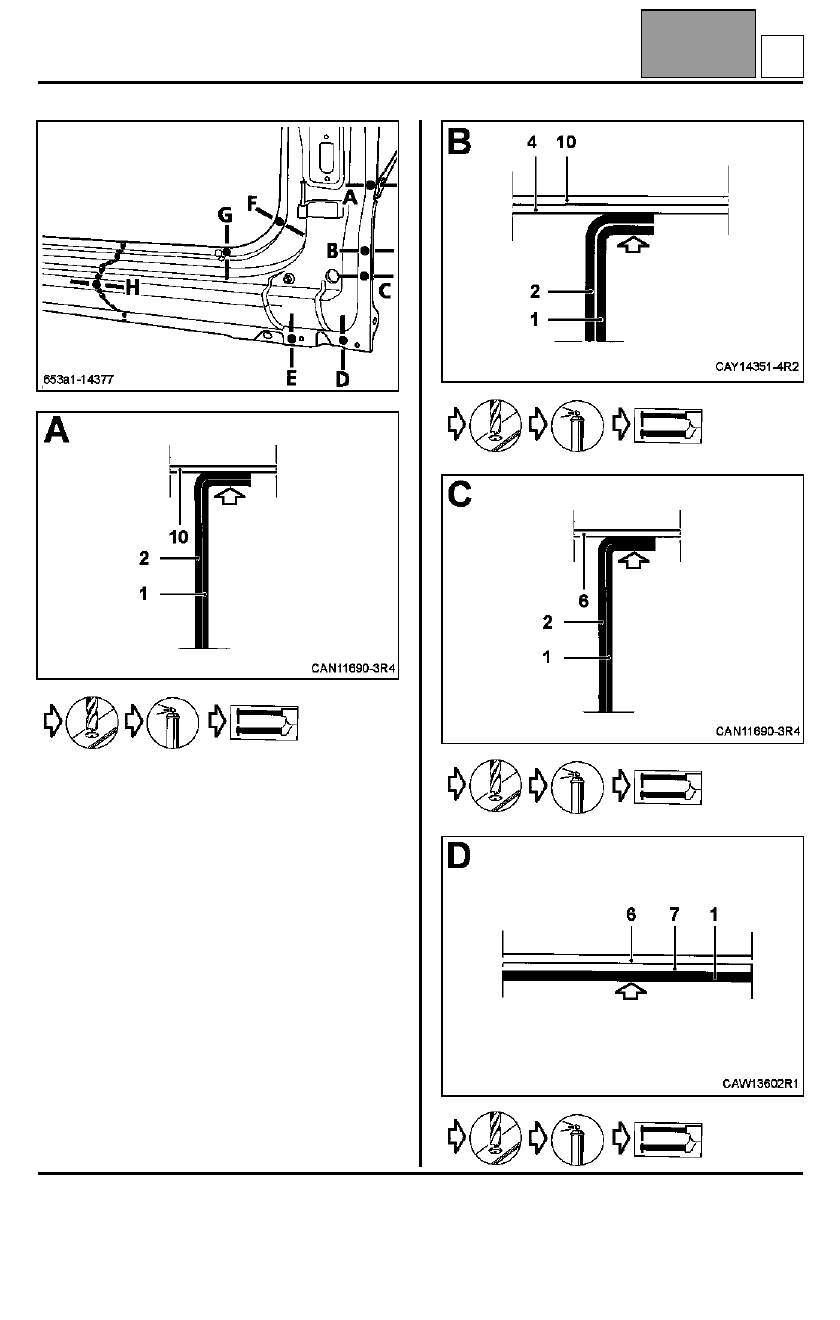

A
