ВЕРХНЯЯ ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

Переднее крыло

42А

42A-2

РЕГУЛИРОВКА

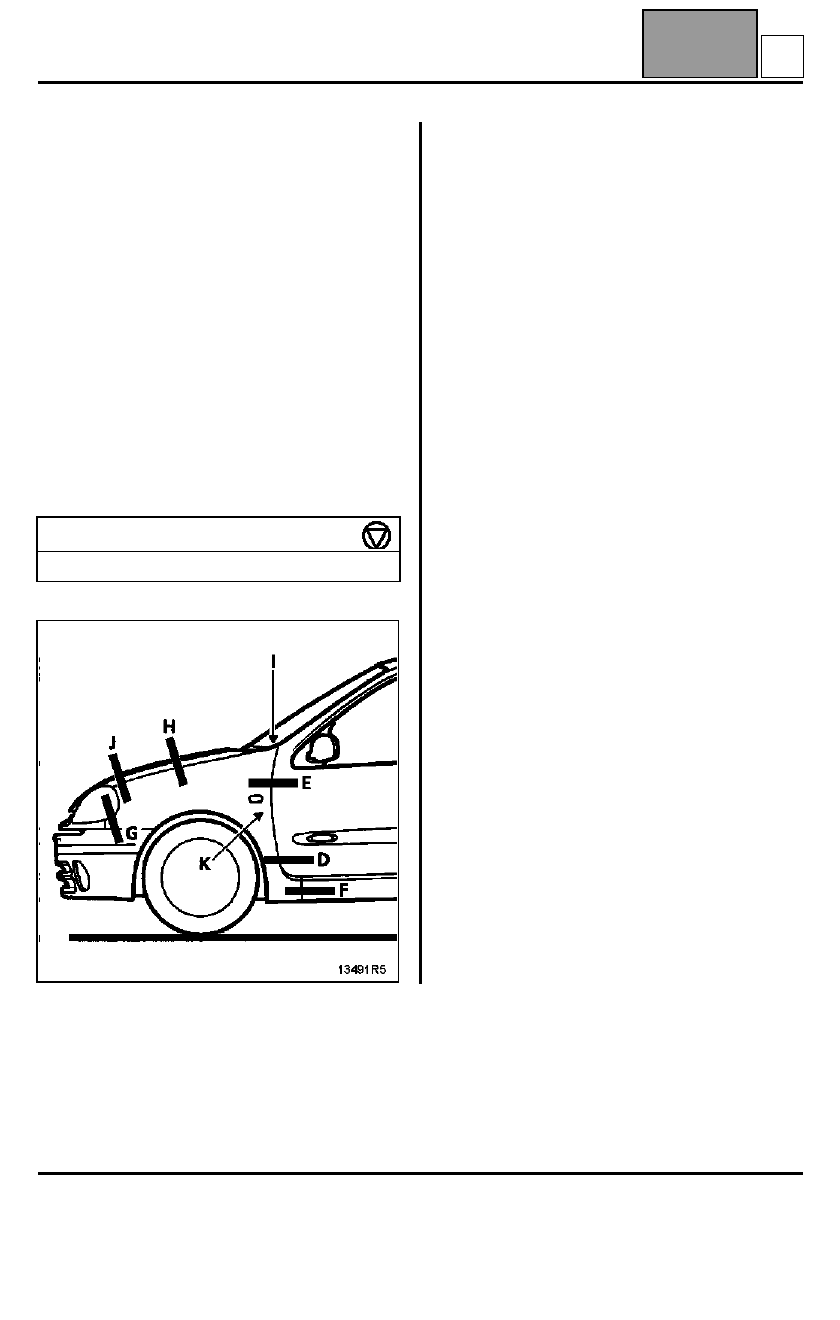

Сначала установите на крыло скользящие
фиксаторы (L) и (M).

Установите все крепежные детали, не затягивая их,
и отрегулируйте зазоры относительно панелей
кузова.

Затяните в указанном ниже порядке:

●

Болт (1), гайку (K), болт (F), гайку (J) при закрытых
двери и капоте.

●

Гайку (E), гайку (D) при открытой двери.

●

Болт (L) при открытом капоте.

Отрегулируйте сопряжение блок-фары с крылом
при помощи болтов (G), затем затяните оба болта.

РЕМОНТ ПЛАСТМАССОВОГО КРЫЛА

Напоминание:

На крыле можно устранить царапины, задиры
и т. д.

Более подробные сведения изложены в
Технических нотах № 392A и 473A.

В данной ноте приведены сведения по
применяемым методикам и деталям.

МОМЕНТ ЗАТЯЖКИ, даН.м

Все болты крепления крыла

0,5

A

ВЕРХНЯЯ ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

Передняя панель кузова в сборе

42А

42A-3

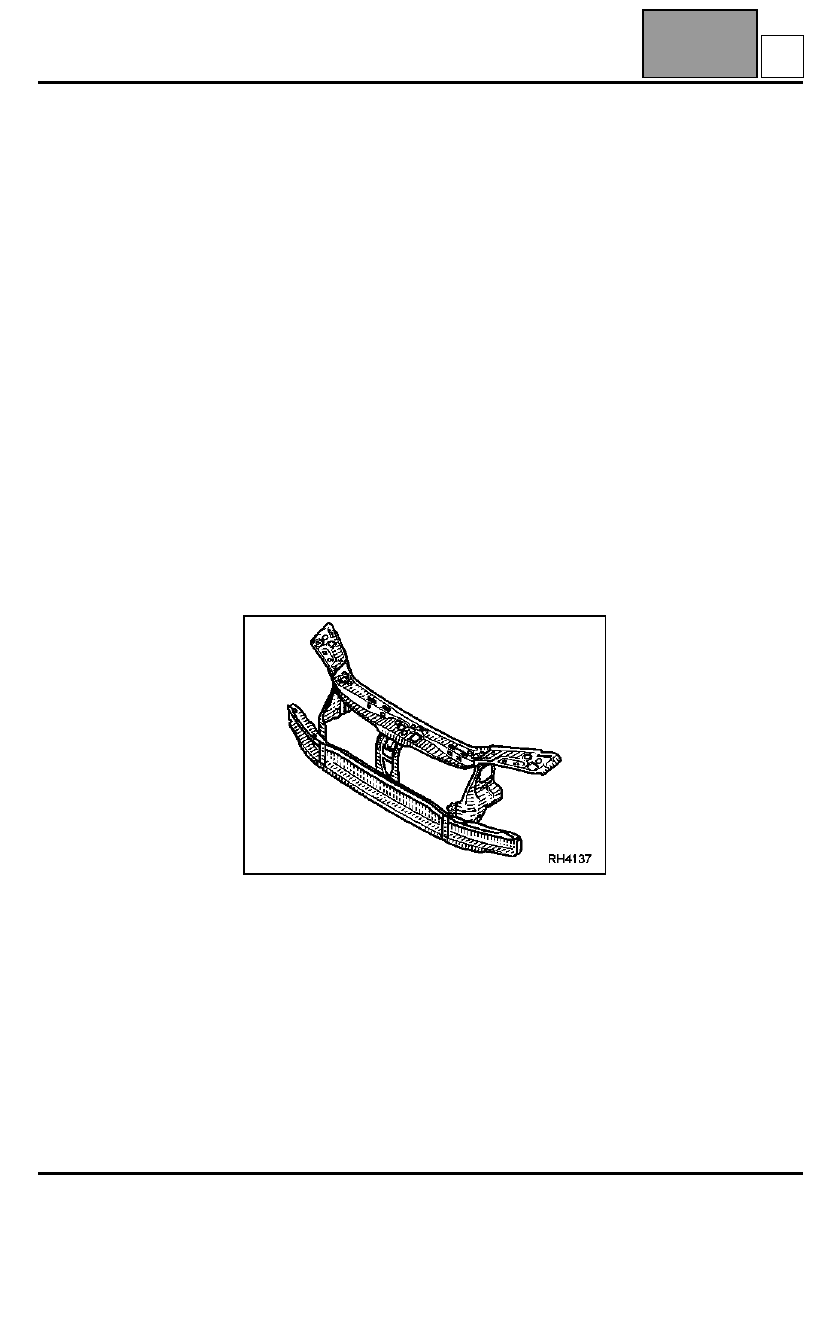

Передняя панель кузова в сборе

Замена этой детали является основной операцией
при лобовом ударе.

Особенности автомобилей Clio II фазы 2:

Деталь для автомобилей фазы 2 несколько
отличается от деталей для автомобилей Clio II
фазы 1, однако методика замены одинаковая.

Применение стенда для ремонта кузова
необязательно, если при столкновении не были
затронуты лонжероны.

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с:
– крайней передней поперечиной,
– кронштейном буксировочной проушины,
– кольцом с резьбой,
– приварными гайками,
– накладкой передней поперечины,
– верхней боковой поперечиной передней панели,
– центральной верхней поперечиной передней

панели,

– усилителем фиксатора замка,
– панелью крепления блок-фары,
– крепежными скобами бампера.

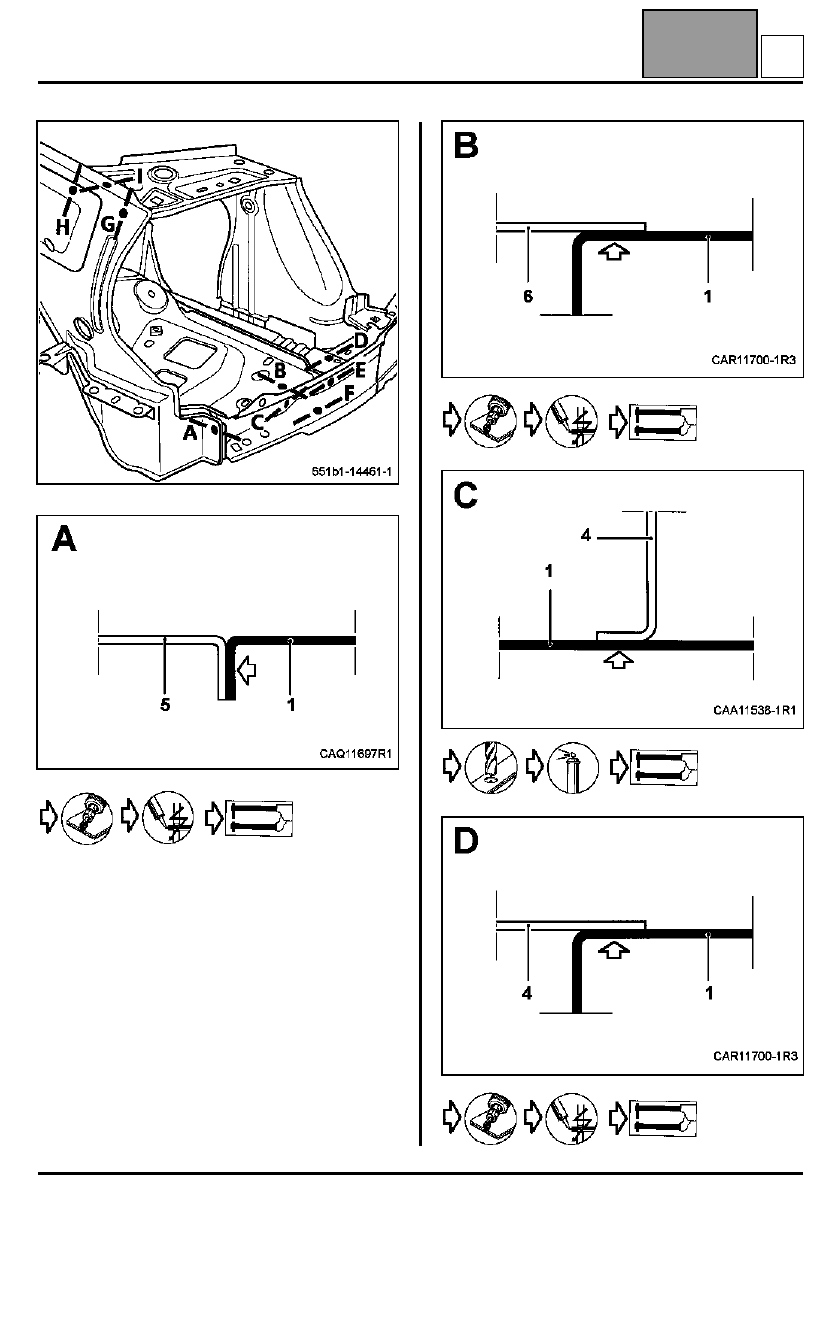

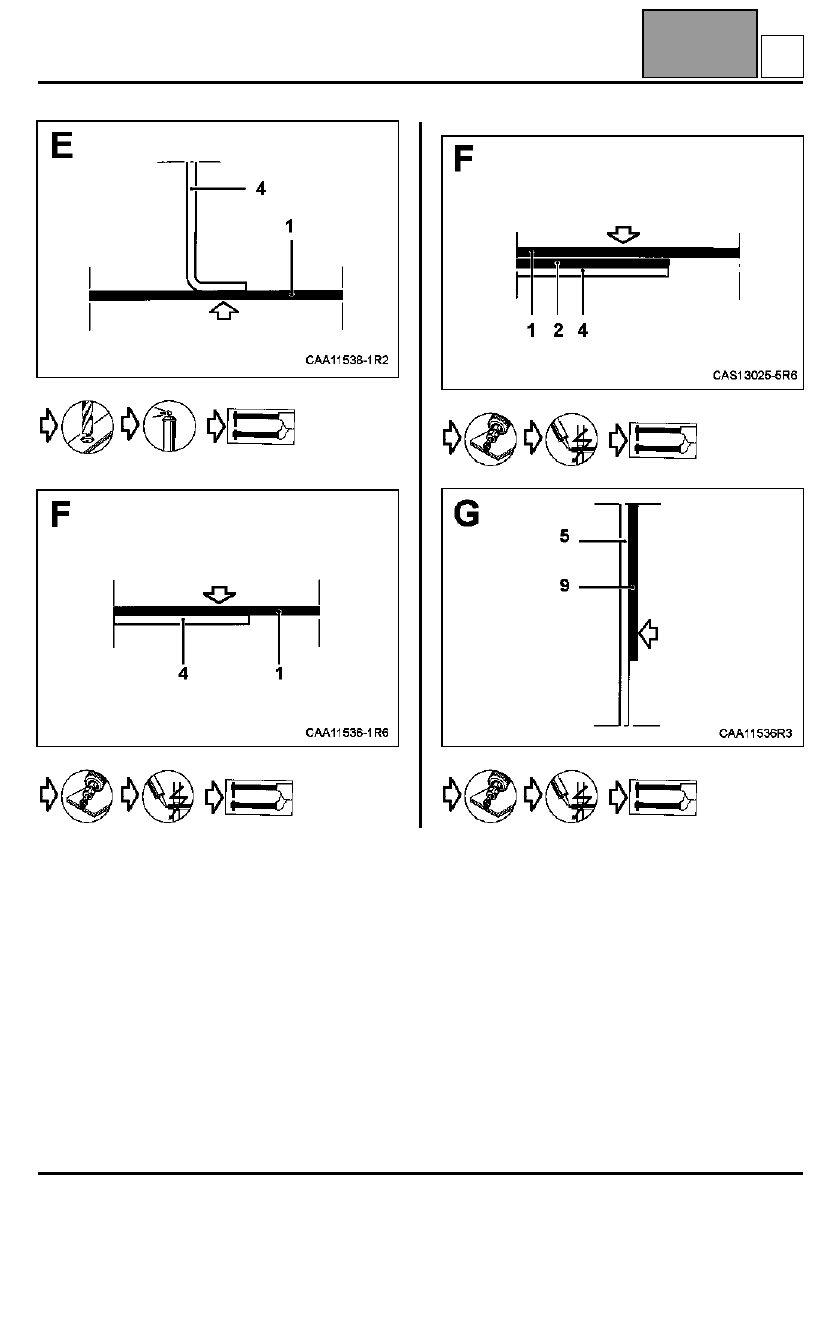

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1

Нижняя передняя поперечина

2

Кронштейн буксировочной проушины

3

Панель крепления блок-фары

4

Передний лонжерон

5

Брызговик внутренней стойки кузова

6

Колесная арка

7

Накладка переднего лонжерона

8

Передняя опора внутренней части
переднего подрамника

9

Верхняя боковая поперечина
передней панели

10 Передняя часть верхнего усилителя

брызговика

1,8
2,5
1,2
1,5
1,2
0,8
1,2

1,2

1,2

1

B

ВЕРХНЯЯ ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

Передняя панель кузова в сборе

42А

42A-4

















B

ВЕРХНЯЯ ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

Передняя панель кузова в сборе

42А

42A-5





С ПРАВОЙ СТОРОНЫ





С ЛЕВОЙ СТОРОНЫ









B
