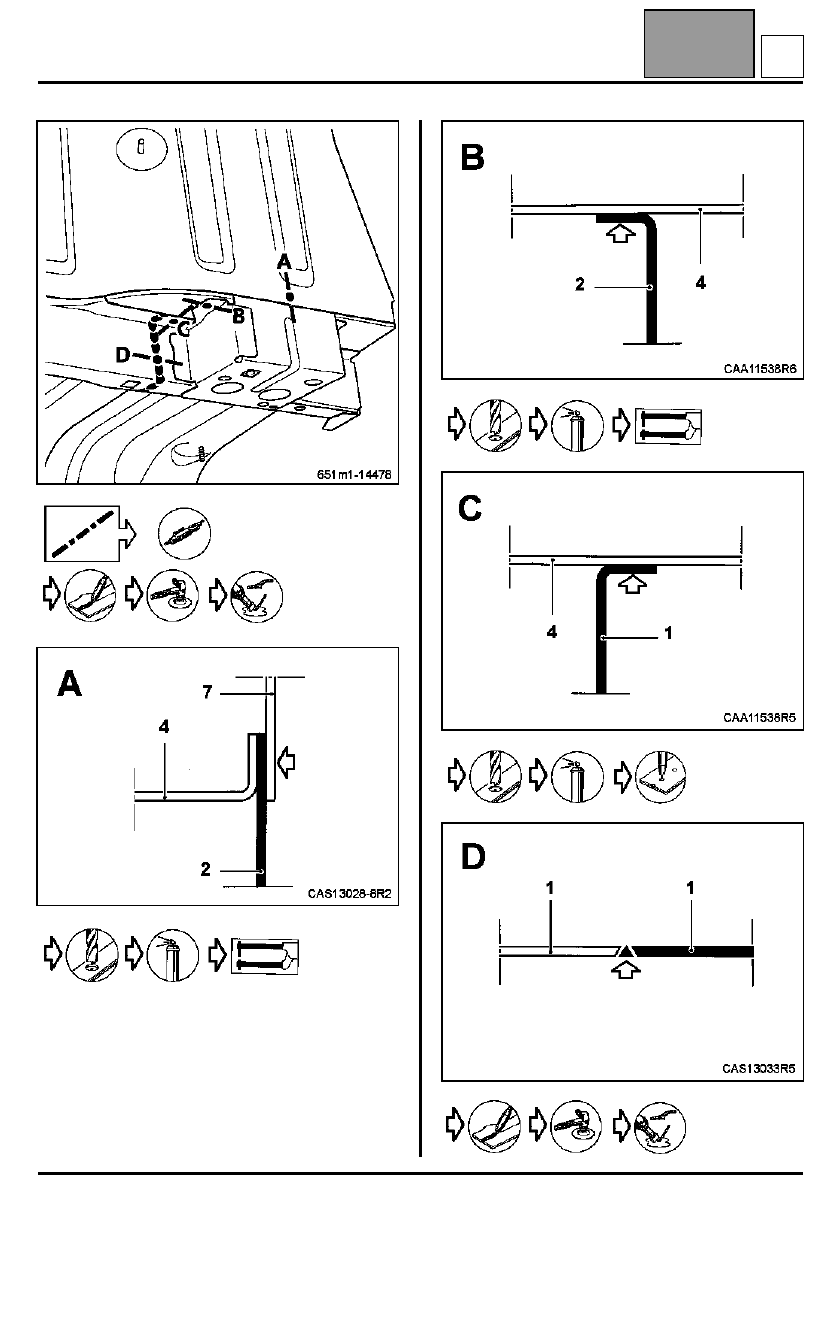

НИЖНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

       Кронштейн крепления выпускного трубопровода

41D

A

41D-18

























C

МОДИФИ-

КАЦИЯ L

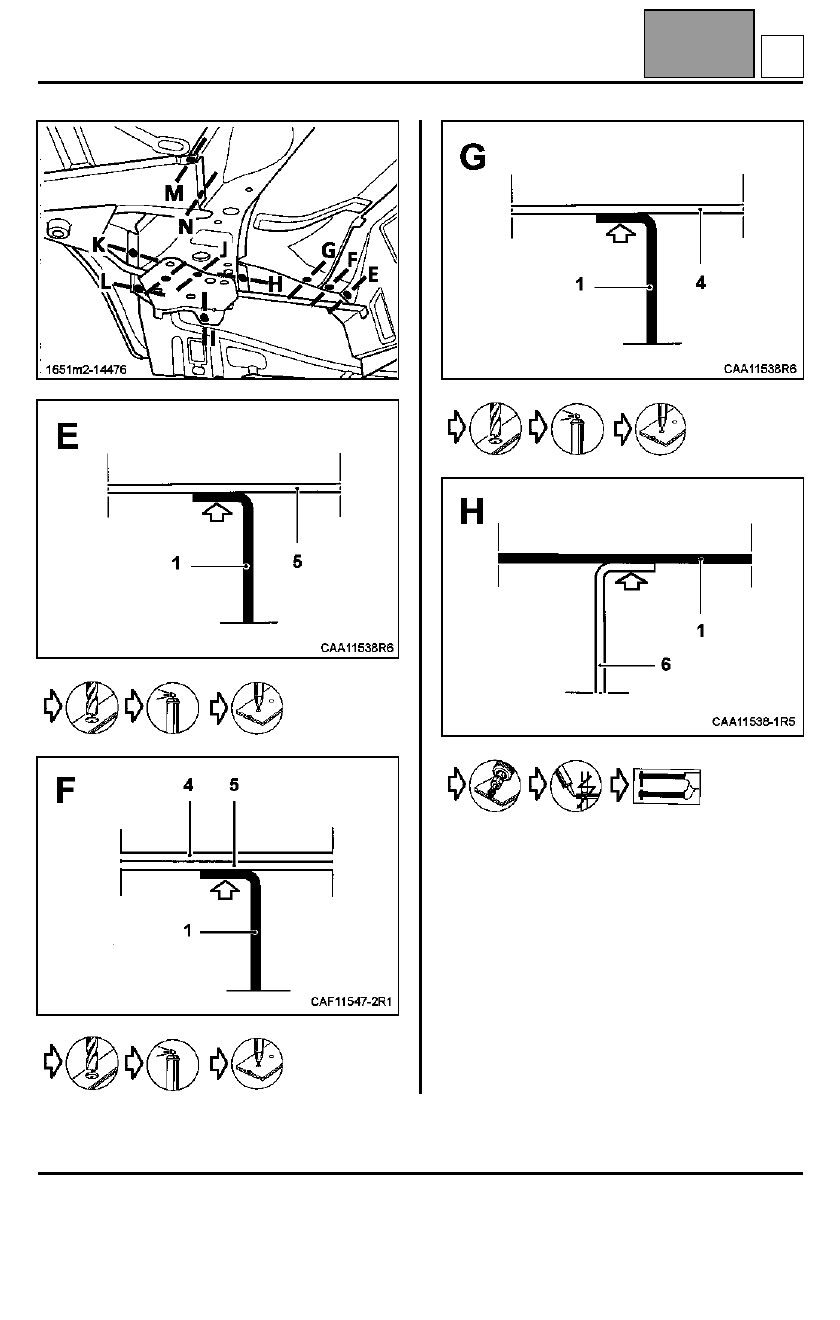

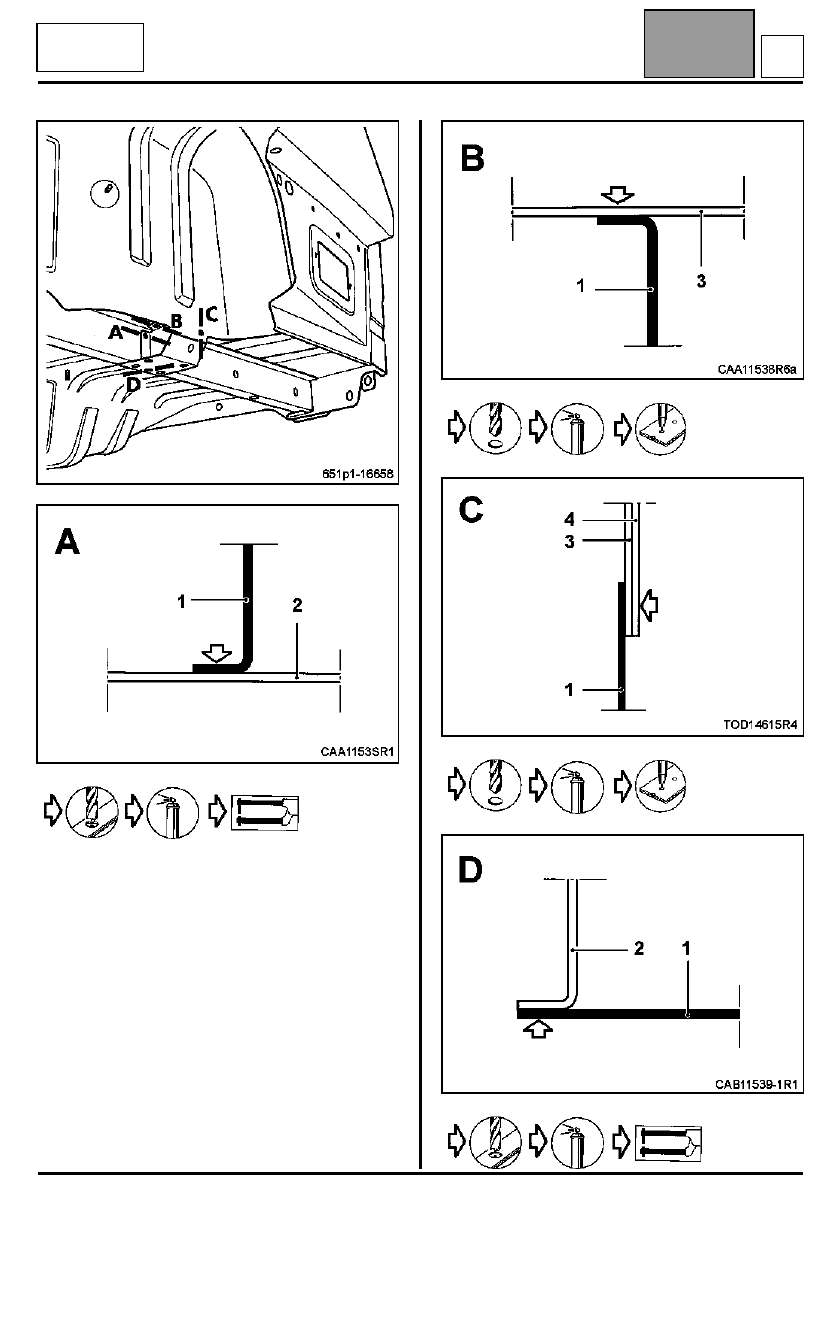

НИЖНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Задний лонжерон

41D

A

41D-19

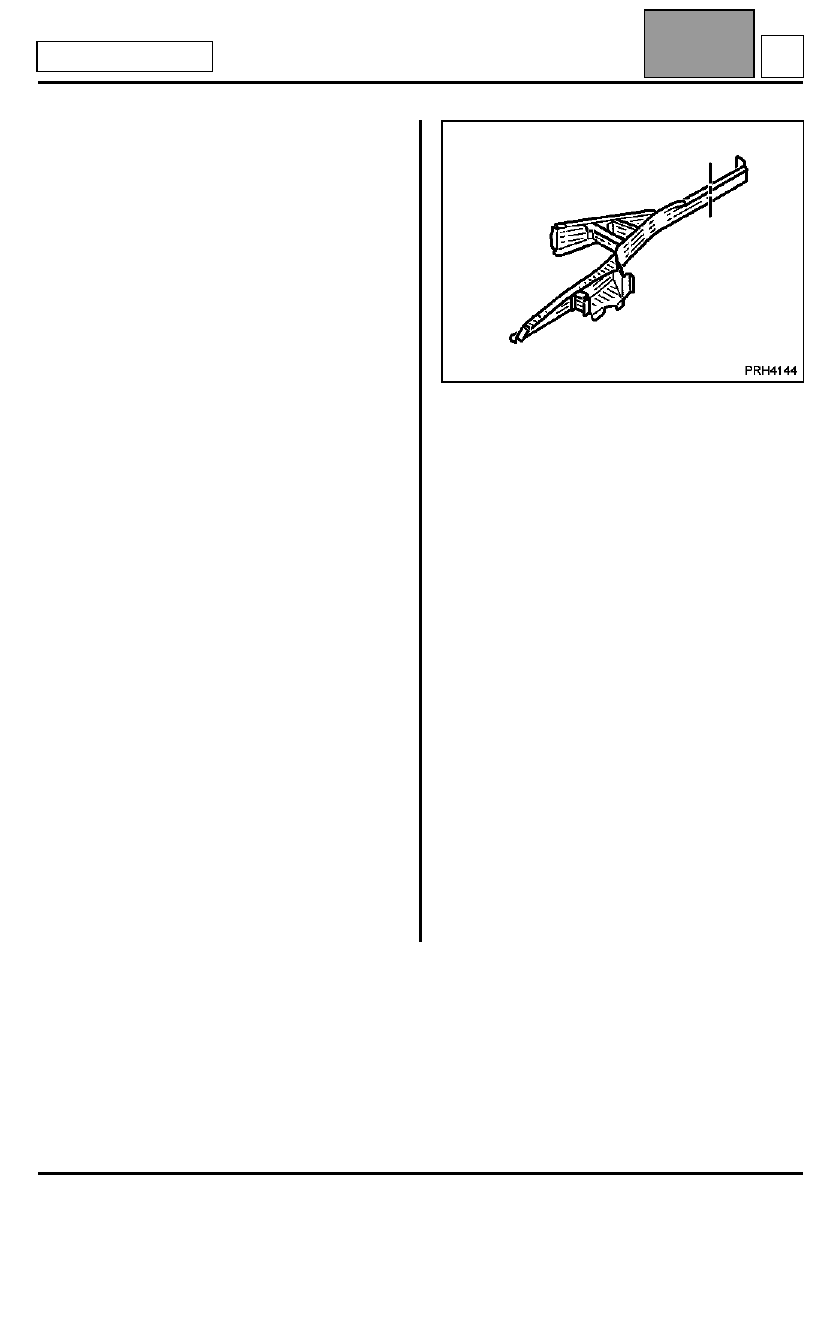

Задний лонжерон

Замена данной детали может производиться двумя
способами:

A Задний лонжерон в сборе

(при ударе сзади)
В этом случае это дополнительная операция при
замене накладки панели порога.

B Часть заднего лонжерона в сборе

(при боковом ударе сзади) (разрез выполняется
впереди усилителя лонжерона), см. место
разреза на рисунке ниже, а также методику
выполнения.
В этом случае это дополнительная операция при
замене панели задка.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

Для замены лонжерона в сборе Необходимо
использовать стенд для ремонта кузова.

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с:
– приварными гайками,
– кронштейн крепления выпускного трубопровода

(с левой стороны),

– узлом крепления задней подвески,
– распорной втулкой крепления задней подвески,
– усилителем заднего лонжерона,
– кронштейном буксировочной проушины,
– чашкой пружины задней подвески,
– усилителем чашки пружины задней подвески,
– соединительным элементом лонжерон/

поперечина.

ВНИМАНИЕ: на автомобилях фазы 2, правый
задний лонжерон не имеет буксировочной
проушины, так как проушина установлена в задней
части пола.

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1

Задний лонжерон

2

Кронштейн крепления выпускного
трубопровода

3

Соединительный элемент лонжерон/
поперечина,

4

Задняя часть пола

5

Передняя поперечина заднего пола

6

Средняя поперечина заднего пола

7

Колесная арка

8

Узел крепления задней подвески

9

Накладка панели порога

10 Усилитель панели порога

1,8

1,2

1,5
0,7
1,5
1,2
0,8
1
1
1

D

МОДИФИКАЦИИ B, C

НИЖНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Задний лонжерон

41D

A

41D-20



































D

НИЖНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Задний лонжерон

41D

A

41D-21

























D
