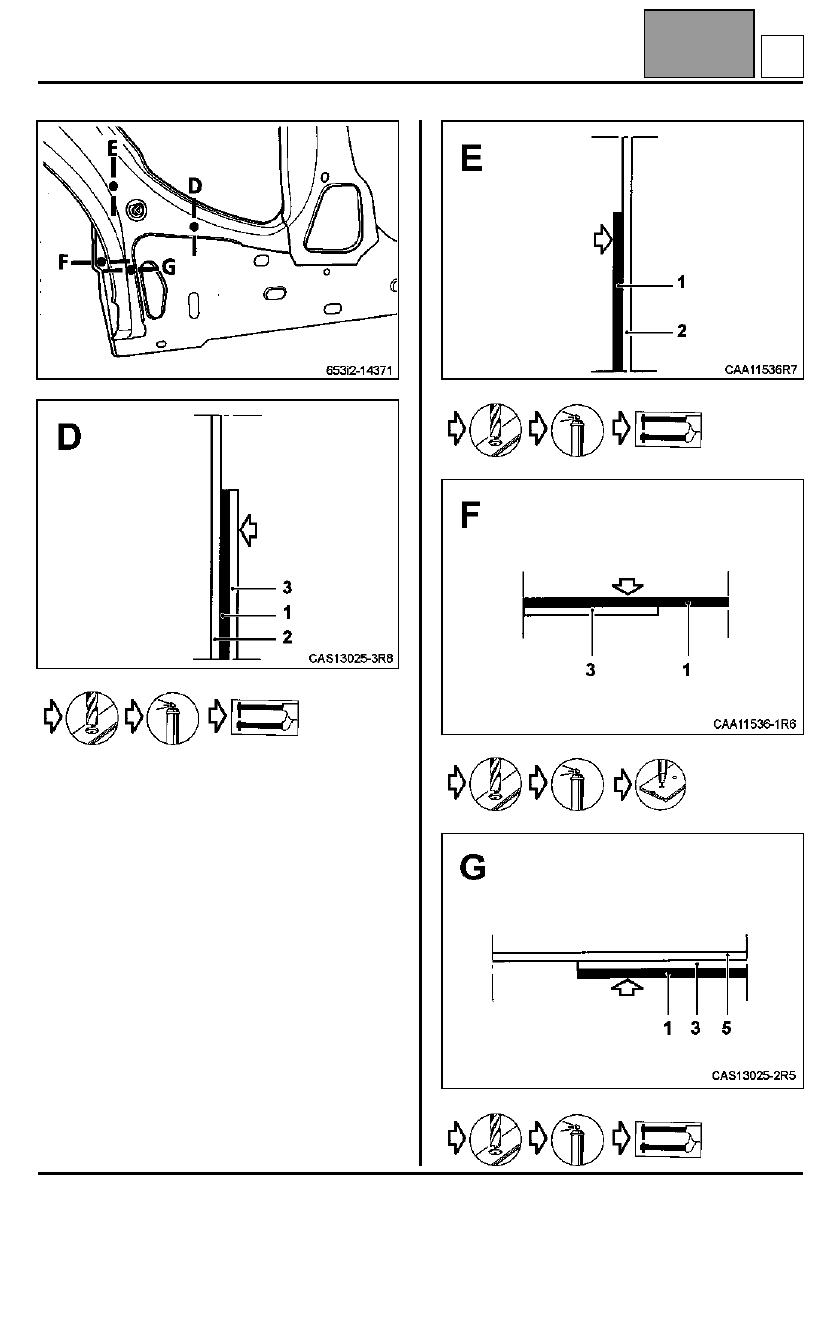

НИЖНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

Усилитель панели порога

41C

A

41C-8



















B

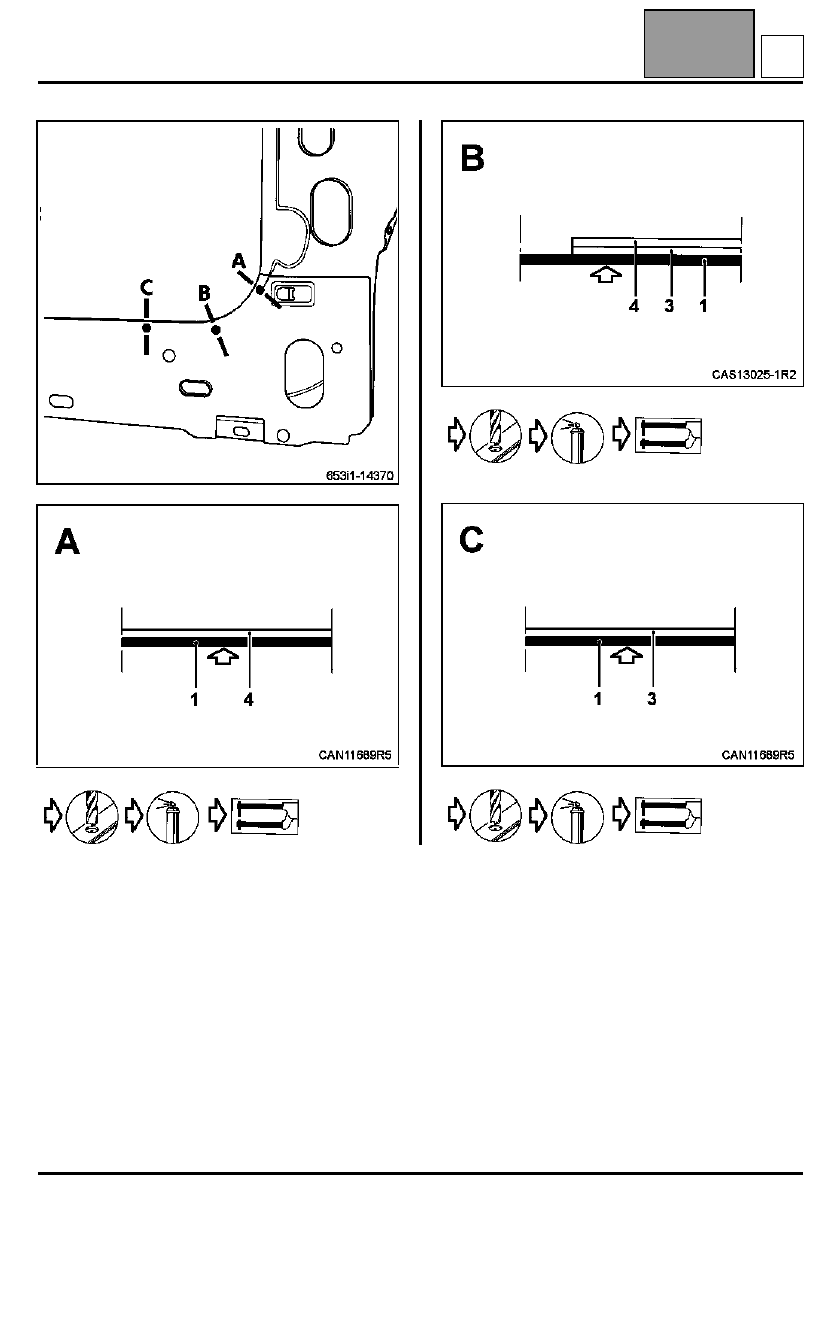

НИЖНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

Усилитель панели порога

41C

A

41C-9

























B

НИЖНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

Усилитель панели порога

41C

A

41C-10

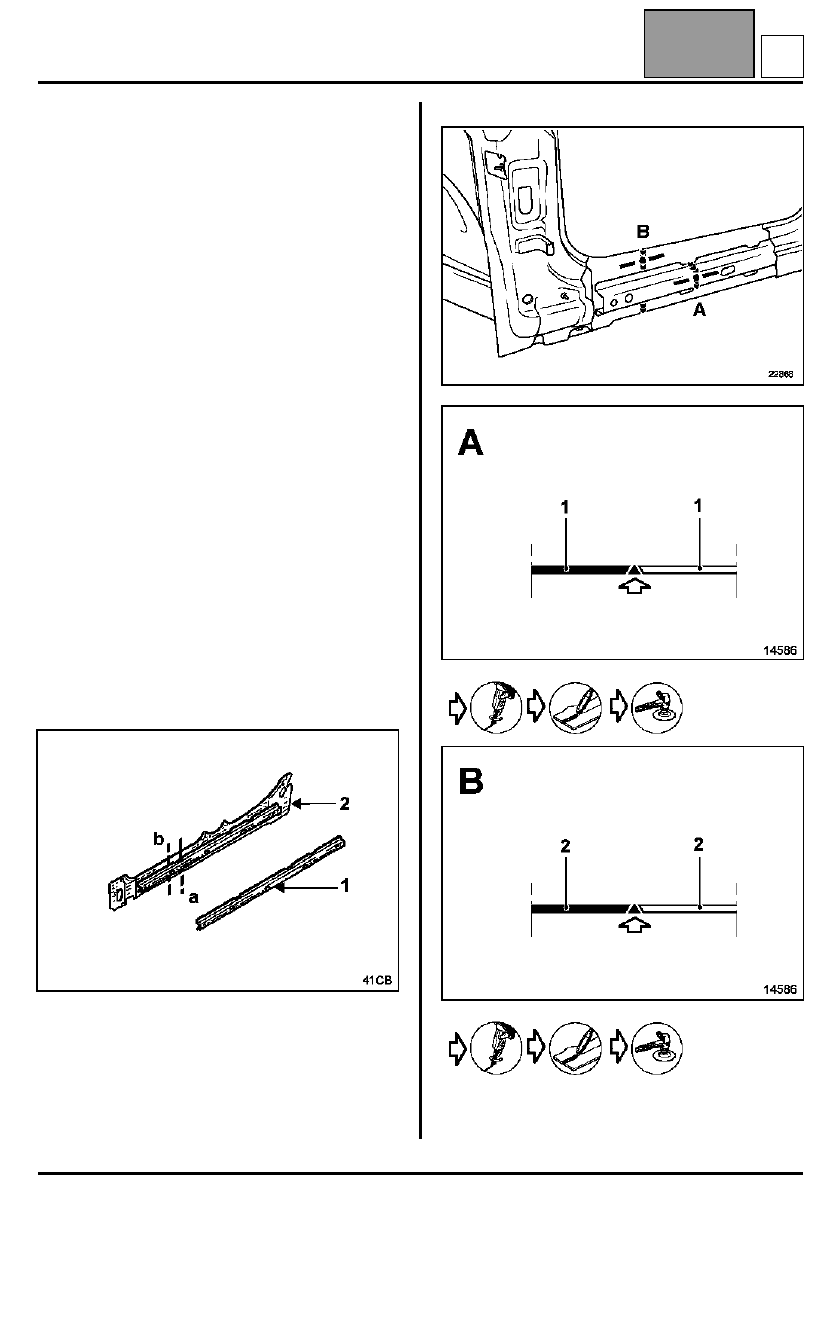

Особенность автомобилей фазы 2

Усилитель нижней секции боковины кузова
автомобиля Clio II фаза 2 поставляется в сборе с
элементом жесткости только для трехдверных
хэтчбеков.

Замена выполняется с разрезами по линиям (a, b)
При выполнении операции требуется отсоединить
оставшуюся после резки часть (a) элемента
жесткости от сборки запасной детали.
Эта часть может быть использована для
частичной замены в соответствии с разрезами
по смещенным линиям, но рекомендуется
дополнительно отдельно заказать элемент
жесткости усилителя (1).

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.
Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

ПРИМЕЧАНИЕ: в случае, если некоторые точки
сварки нельзя выполнить с помощью аппарата для
точечной сварки, то можно использовать сварку
методом электрозаклепок.

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с:
– усилителем нижней секции боковины кузова,
– элементом жесткости усилителя.

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

Замена с разрезами по линиям (a и b)













ВНИМАНИЕ: при выполнении разреза (B) примите
меры предосторожности, чтобы не повредить
накладку панели порога.

1

Элемент жесткости усилителя

2

Усилитель панели порога

1,5
1

B

НИЖНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

41C

A

41C-11

Элемент жесткости усилителя порога нижней

секции боковины кузова

Особенность автомобилей фазы 2

Замена этой детали является дополнительной
операцией при замене панели порога при боковом
ударе.

Сведения, касающиеся этой детали, приведены в
методике ремонта усилителя нижней секции
боковины кузова (см. главу 41C B).
