СТЕКЛООЧИСТИТЕЛИ

Очиститель заднего стекла

85A

85A-4

Очиститель заднего стекла

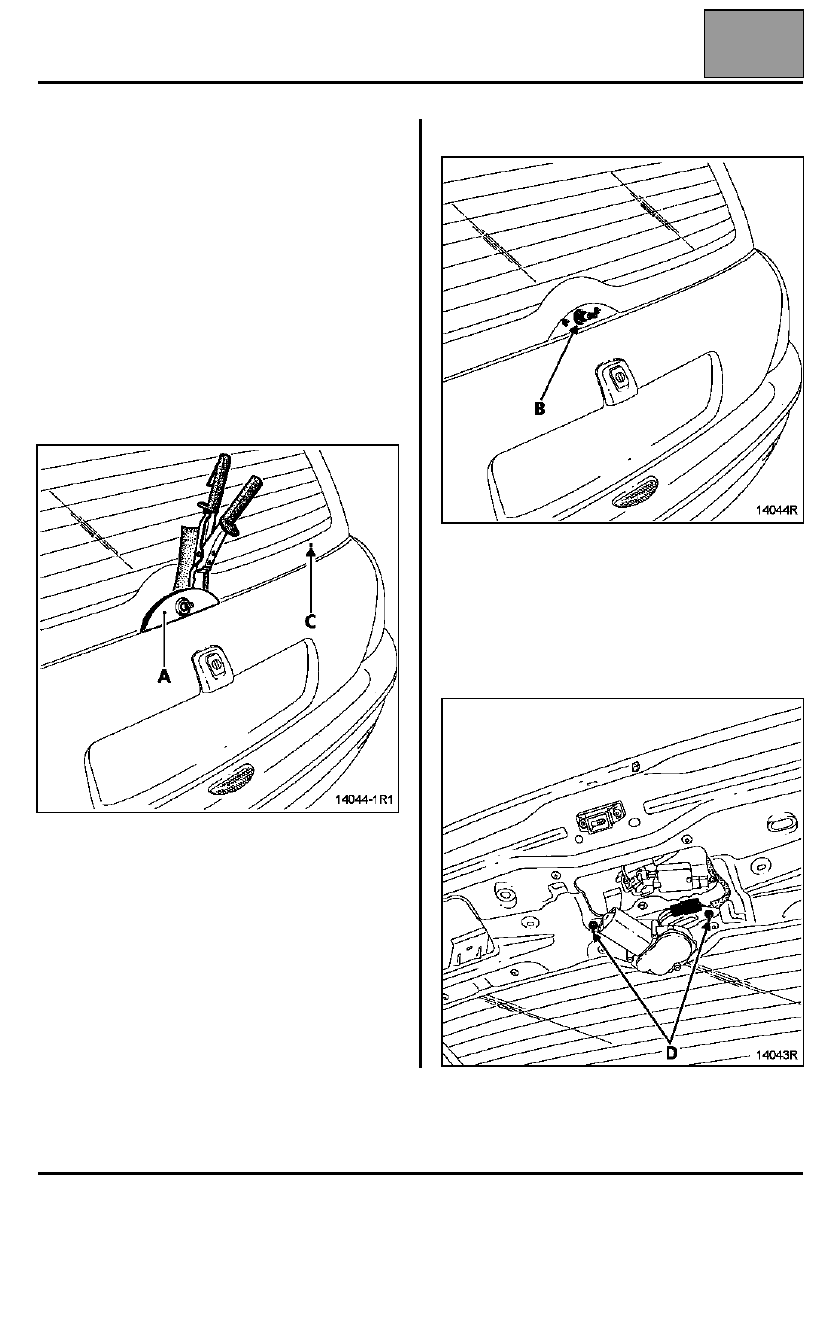

СНЯТИЕ ЭЛЕКТРОДВИГАТЕЛЯ

Убедитесь, что электродвигатель стеклоочистителя
находится в положении соответствующем
исходному положению щетки на заднем стекле.

Отсоедините аккумуляторную батарею.

Исходное положение рычага стеклоочистителя
отмечено точкой (C) на заднем стекле.

Снимите:
– гайку крепления рычага стеклоочистителя;
– рычаг стеклоочистителя с его оси, при помощи

специального инструмента El

é. 1294-01;

– крышку (A) при помощи щитков для снятия

фиксаторов,

– гайку с валика электродвигателя (B);

– обивку двери задка (фиксаторы и болты).

Отсоедините колодку проводов от
электродвигателя стеклоочистителя.

Выверните два болта (D) крепления
электродвигателя и снимите его.

СТЕКЛООЧИСТИТЕЛИ

Очиститель заднего стекла

85A

85A-5

УСТАНОВКА - Особенности

Затяните болты крепления электродвигателя
моментом 0,4 даН.м.

Прежде, чем устанавливать рычаг
стеклоочистителя убедитесь, что электродвигатель
находится в положении, соответствующему
исходному положению щетки на заднем стекле.

Металлической щеткой очистите шлицы на оси
рычага стеклоочистителя.

Установите рычаг стеклоочистителя, поместив
щетку напротив отметки (C) на заднем стекле.

Установите новую гайку и затяните ее моментом
1 даН.м с помощью динамометрического ключа.

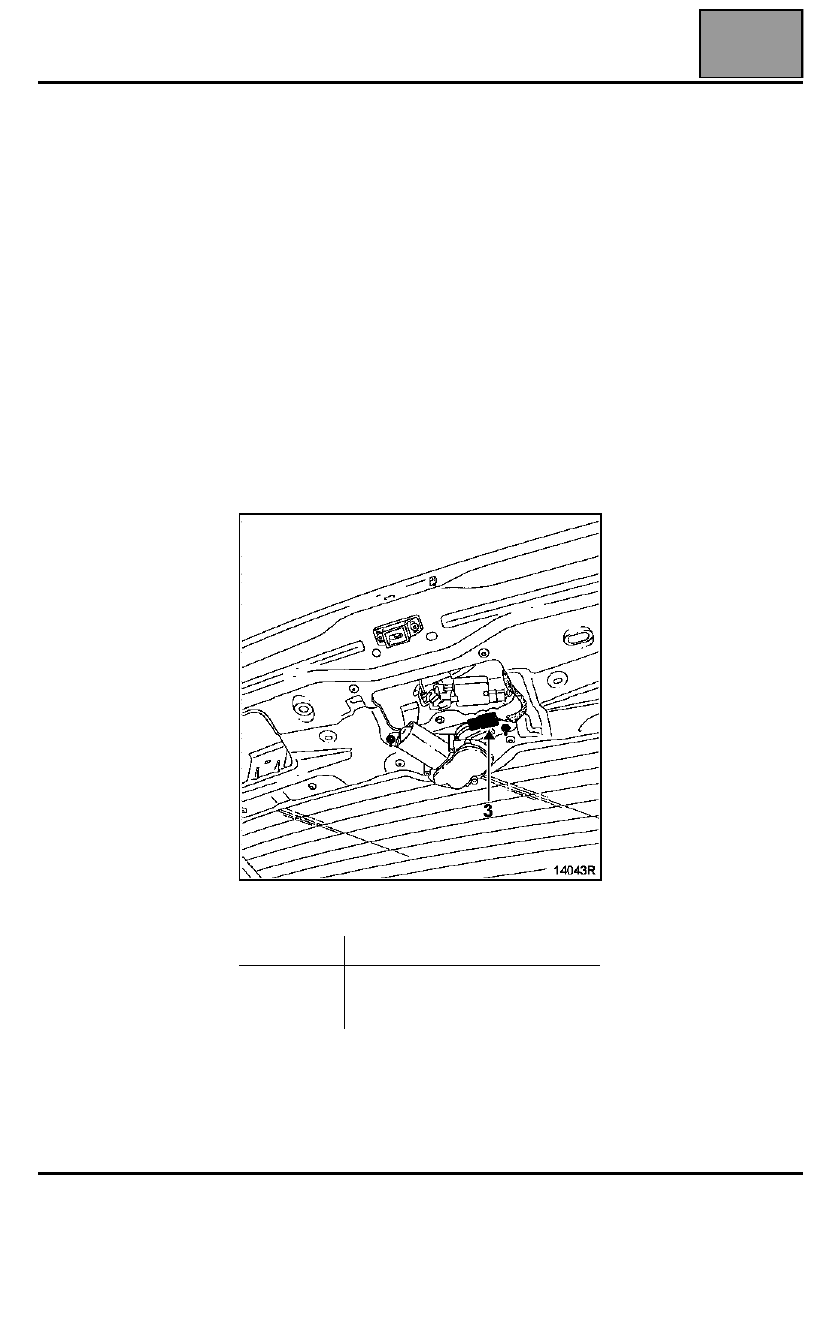

ПОДКЛЮЧЕНИЕ

Контакт

Назначение

1
2
3

Электропитание
Связь с ЦЭКБС
"Масса"

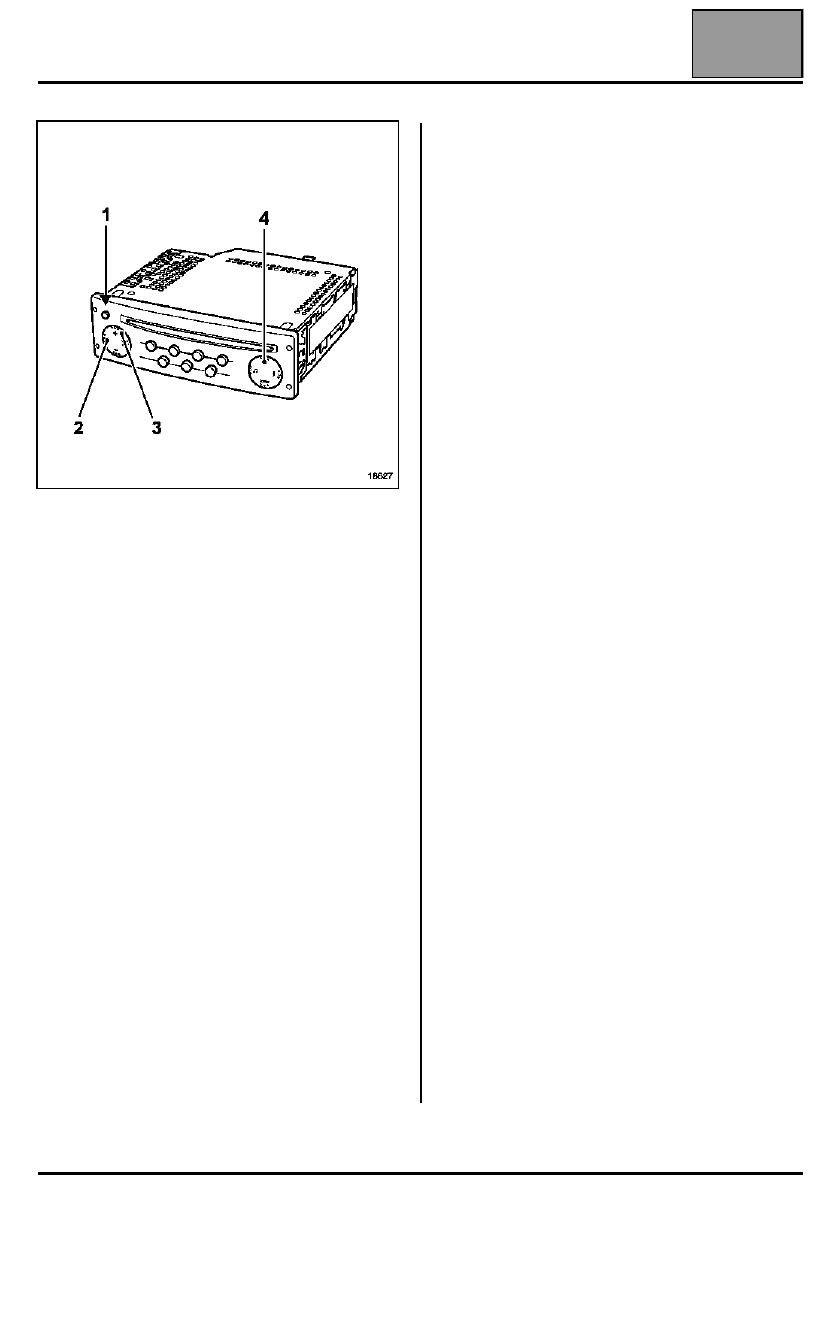

АУДИОСИСТЕМА

Аудиосистема

86A

86A-1

186A

АУДИОСИСТЕМА

Аудиосистема

1 Вкл.-Выкл.
2 Кнопки < и > предназначены для выбора режима

конфигурирования и доступа к различным меню

3 Кнопки + и - для изменения настроек
4 Кнопка "источник"

Аудиосистема может устанавливаться в четырех
вариантах:
– радиоприемник + плеер с или без дисплея,
– встроенный радиоприемник + проигрыватель

одного или нескольких компакт-дисков с или без
встроенного дисплея.

Возможности аудиосистемы:
– прослушивание радиопередач (можно

запрограммировать четыре географических
зоны),

– индикация названия станции по каналу RDS
– автоматическая настройка на станцию с

наилучшим качеством приема (функция AF)

– получение дорожной информации (функция TA),
– получение флэш-информации и экстренных

сообщений (PTY NEWS).

Функция радиоприемника

НАПОМИНАНИЕ: в диапазонах FM и AM можно
запрограммировать четыре географических зоны.

Тюнер имеет три режима выбора, отображаемых
на дисплее и доступных с панели управления
аудиосистемы:
– ручной режим (MANU),
– режим предварительного выбора (PRESET),
– режим выбора в алфавитном порядке (LIST).

Функции магнитолы

Воспроизведение кассеты выполняется полностью
автоматически после выбора источника с пульта
или панели управления.

ПРИМЕЧАНИЕ: только функции шумоподавления
Dolby, быстрой перемотки вперед или назад с
поиском по паузам между фонограммами
включаются отдельными кнопками.

ПРИМЕЧАНИЕ: функция приглушения Mute
останавливает воспроизведение кассеты при
включении речевого синтезатора или телефона.

Функции проигрывателя компакт-дисков
(один диск)

Проигрыватель может проигрывать обычные
компакт-диски, а также звуковые дорожки на
CD-ROM.

Запись для воспроизведения выбирается по
порядку или произвольно.

ПРИМЕЧАНИЕ: при воспроизведении компакт-
дисков с помощью устройства автоматической
смены компакт-дисков режим произвольного
воспроизведения записей возможен только в
рамках одного компакт-диска.

Термозащита

Если температура превышает значение, при
котором аудиосистема может нормально
функционировать, громкость звука автоматически
уменьшается (значение громкости на дисплее не
изменяется).

В случае короткого замыкания на выходе
громкоговорителя, усилитель автоматически
отключается.

ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Ремень привода ГРМ

11A

11A-4

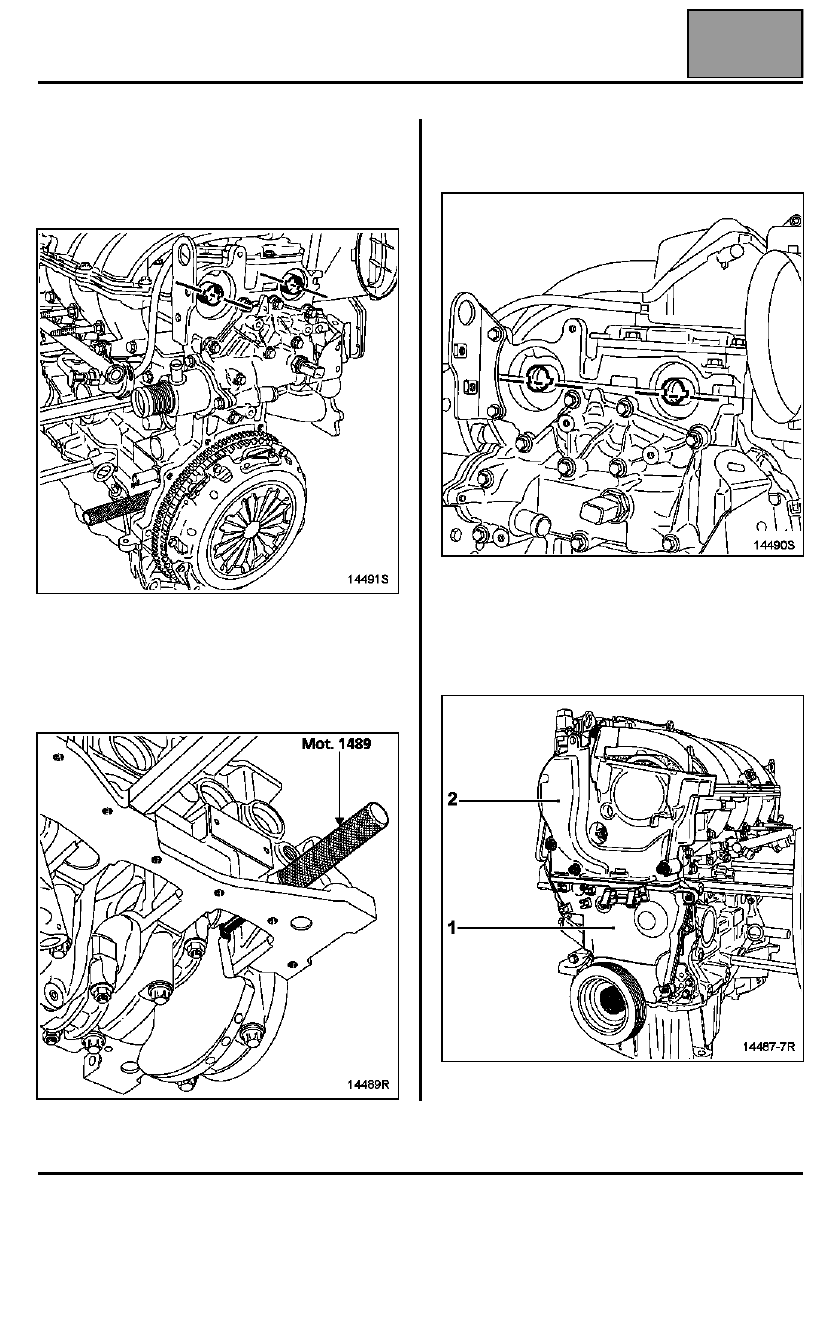

Установка фаз газораспределения

Поверните распределительные валы так, чтобы
пазы были направлены вниз, как показано на
рисунк е ниже.

Вверните фиксатор ВМТ Mot. 1489, затем
медленно и без рывков проверните коленчатый вал
на один оборот по часовой стрелке (если смотреть
со стороны привода ГРМ), пока вал не встанет на
фиксатор.

Убедитесь, что положение пазов
распределительных валов соответствует
положению, указанному на рисунке ниже.

Снимите:
– шкив коленчатого вала, зафиксировав маховик

отверткой,

– нижнюю крышку привода ГРМ (1),
– верхнюю крышку (2),
