ФАРЫ ГОЛОВНОГО СВЕТА

Корректор фар

80B

80B-3

ФАРЫ ГОЛОВНОГО СВЕТА

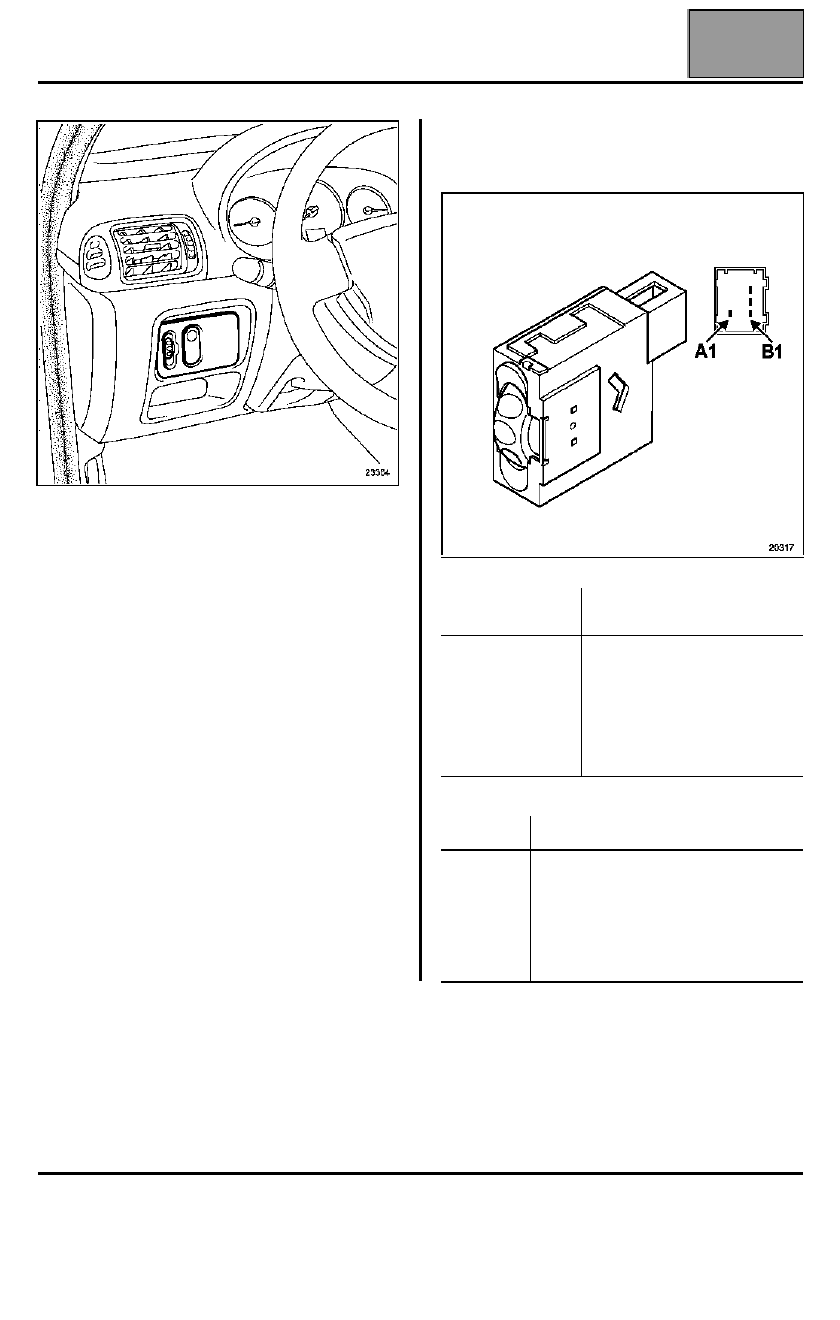

Небольшой отверткой отожмите пружинные
защелки кронштейна блока управления.

Разъедините разъем, а затем отсоедините блок
управления от кронштейна.

КОРРЕКТОР ФАР

ДАННЫЕ ДЛЯ ПРОВЕРКИ

Положение

ручки

Выходное управляющее

напряжение, В

0

11

1

8,5

2

6

3

3,5

4

1,1

Контакт

Назначение

A1

"+" после замка зажигания

B1

"Масса"

B2

Информация о включении ближнего
света фар

B3

Выход цепи управления

ФАРЫ ГОЛОВНОГО СВЕТА

Противотуманные фары

80B

80B-4

Противотуманные фары

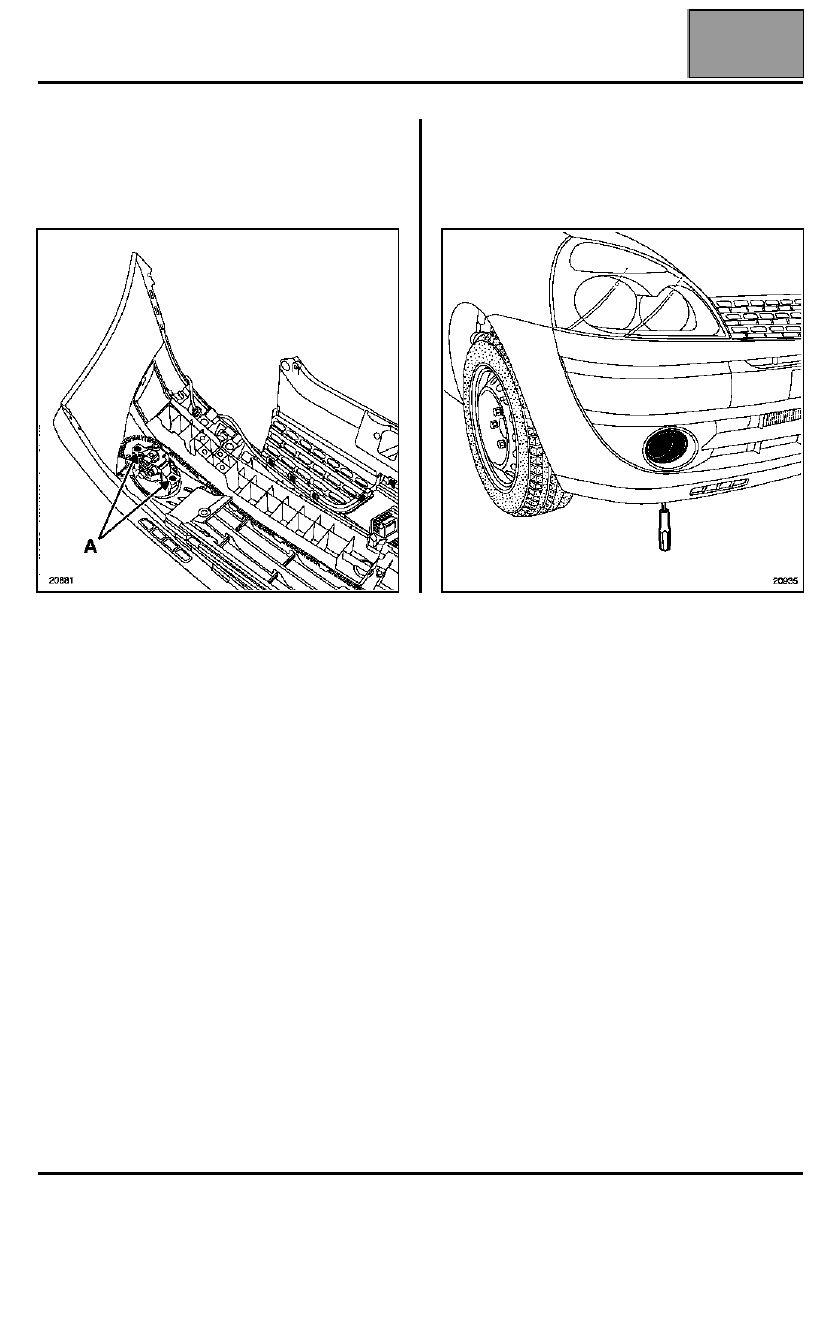

СНЯТИЕ

Разъедините разъем.

Отверните два крепежных болта (A).

УСТАНОВКА

Установка не представляет сложности, однако не
забудьте произвести регулировку противотуманных
фар.

ФАРЫ ГОЛОВНОГО СВЕТА

Панель крепления противотуманных фар

80B

80B-5

Панель крепления противотуманных фар

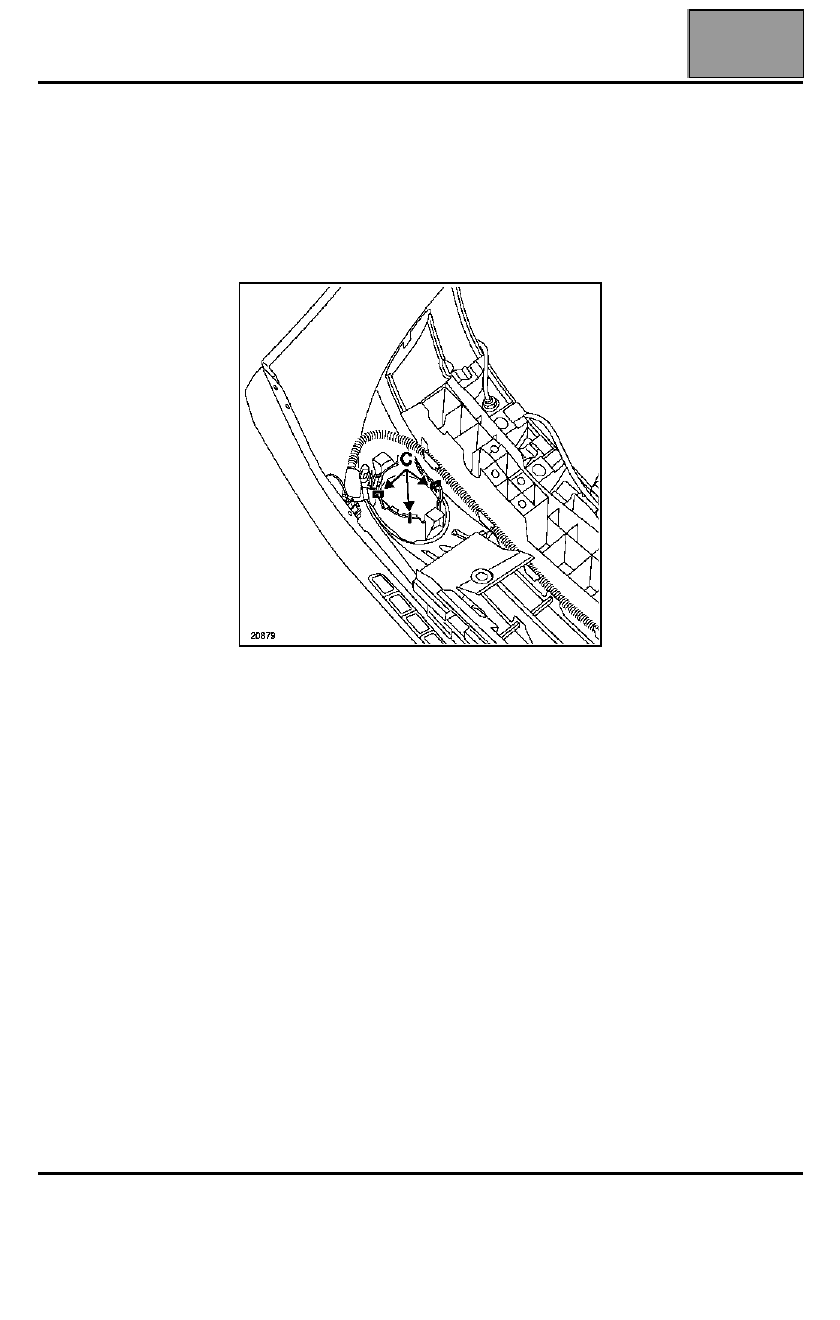

Особенности:

Панель крепления противотуманной фары
установлена на трех фиксаторах (C).

Установка производится с помощью щипцов
Car. 1521 (более подробные сведения приведены в
разделе "Кузов").

ПРИБОРЫ ЗАДНЕГО ОСВЕЩЕНИЯ

Задние фонари

81A

81A-1

Хэтчбек

181A

ПРИБОРЫ ЗАДНЕГО ОСВЕЩЕНИЯ

Задние фонари

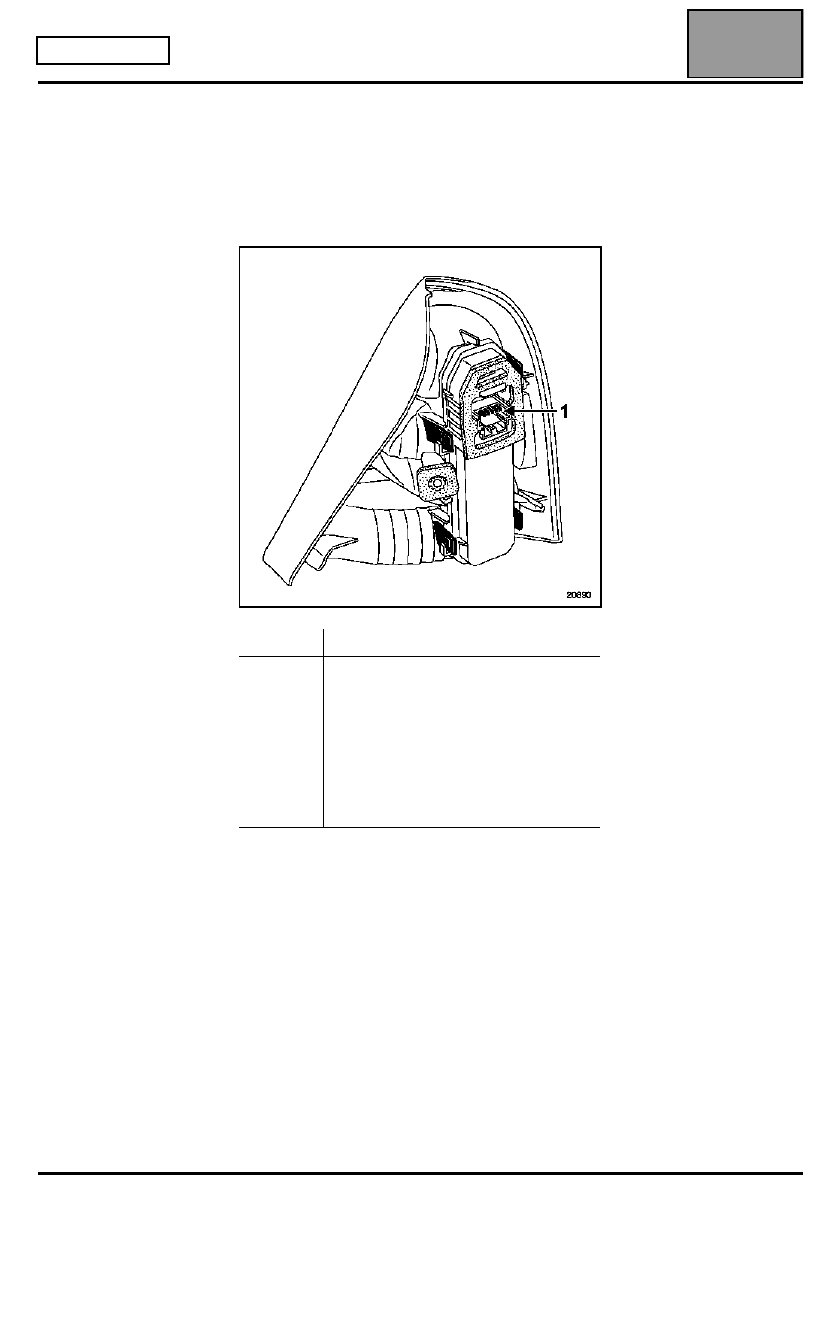

СНЯТИЕ И УСТАНОВКА

Выверните болт крепления в багажном отделении,
затем, действуя снаружи, разъедините разъем.

ПОДКЛЮЧЕНИЕ

ПРИМЕЧАНИЕ. Номера контактов читаются
справа налево.

Контакт

Назначение

1

"Масса"

2

Свет заднего хода

3

Указатель поворота

4

Противотуманный свет

5

Стоп- сигнал

6

Указатель поворота
