ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

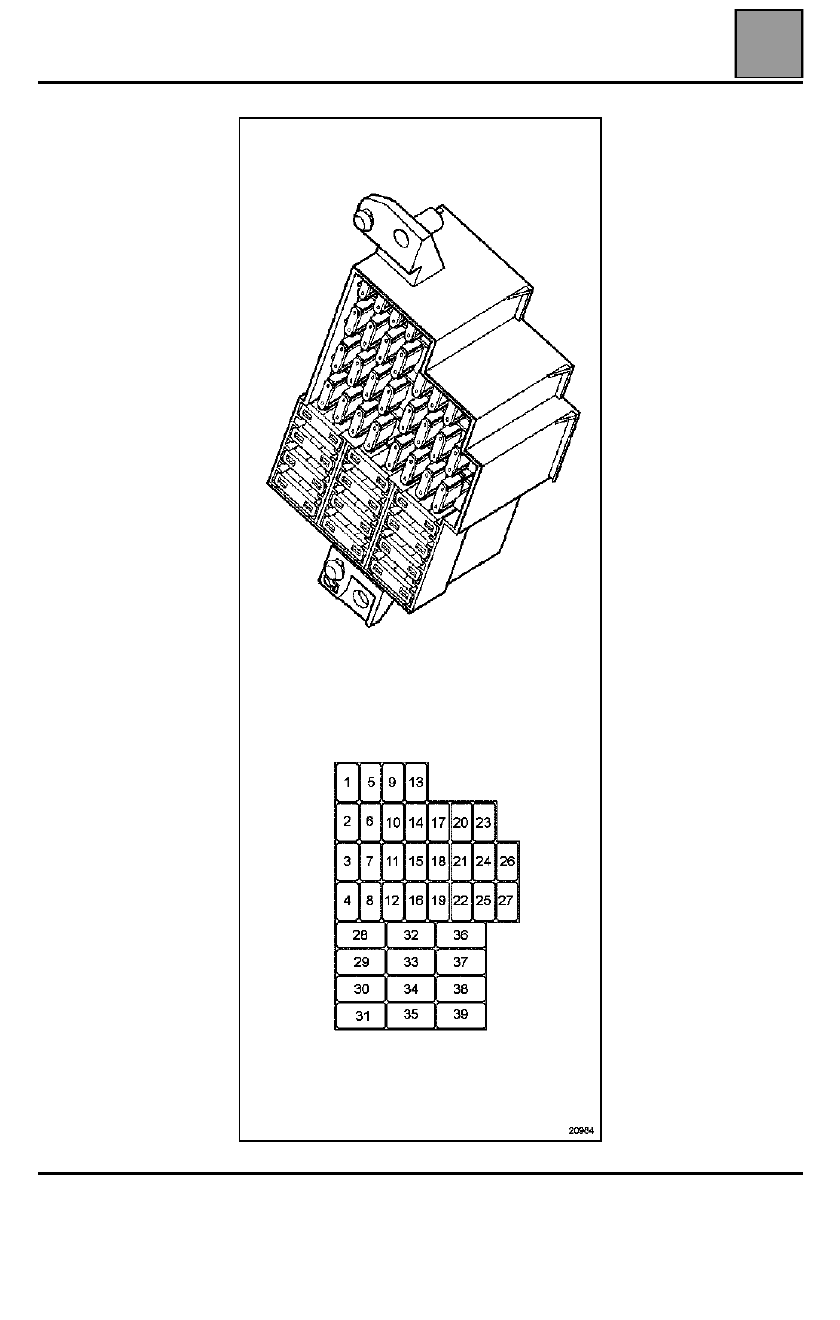

Предохранители

81

81-1

181

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Предохранители

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Предохранители

81

81-2

№

Сила

тока

Назначение

F1

10 А

Подушки безопасности и
преднатяжители ремней
безопасности

F2

15 А

Стоп- сигналы -
Диагностический разъем -
Щиток приборов - Регулятор
скорости движения -
Управление программами
переключения передач

F3

15 А

Система кондиционирования
воздуха - Задний
стеклоочиститель - Фонари
заднего хода

F4

20 А

Передний стеклоочиститель

F5

10 А

АБС - Стабилизация курсовой
устойчивости

F6

10 А

Система кондиционирования
воздуха

F7

15 А

Аудиосистема - Система
навигации - Дисплей - Часы -
Прикуриватель

F8

15 А

Звуковой сигнализатор

F9

10 А

(Левая фара ближний свет) -
ЭБУ ксеноновых ламп - Левый
исполнительный механизм
корректора фар

F10

10 А

(Правая фара ближний свет) -
Правый исполнительный
механизм корректора фар

F11

10 А

Правая фара (дальний свет)

F12

10 А

Левая фара (дальний свет)
Сигнальная лампа на щитке
приборов

F13

20 А

Очиститель заднего стекла

F14

-

Не используется

F15

-

Не используется

F16

-

Не используется

F17

10 А

Элементы обогрева наружных
зеркал заднего вида

F18

20 А

Противотуманные фары

F19

-

Не используется

F20

20 А

ЦЭКБС

№

Сила

тока

Назначение

F21

5 А

Щиток приборов -
Центральный замок -
Диагностический разъем

F22

15 А

Указатели поворота

F23

15 А

Задние фонари (лампы
противотуманного света)

F24

-

Не используется

F25

-

Не используется

F26

10 А

Левые габаритные огни

F27

10 А

Правые габаритные огни

F28

2 А

Приемное кольцо системы
электронной противоугонной
блокировки запуска двигателя

F29

20 А

Аудиосистема - ЦЭКБС - Часы
- Плафоны освещения салона
- Электродвигатели привода
наружных зеркал заднего вида

F30

30 А

Элемент обогрева заднего
стекла

F31

20 А

Центральный замок

F32

-

Не используется

F33

20 А

Электродвигатели
омывателей фар

F34

20 А

Система отопления - Система
кондиционирования воздуха

F35

20 А

Электроподогрев сидений

F36

30 А

Электростеклоподъемники

F37

10 А

ЦЭКБС

F38

-

Не используется

F39

15 А

Электроусилитель рулевого
управления

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Плафон освещения

81

81-3

Плафон освещения

ПЛАФОН С ФОНАРЕМ ИНДИВИДУАЛЬНОГО
ОСВЕЩЕНИЯ

СНЯТИЕ - УСТАНОВКА

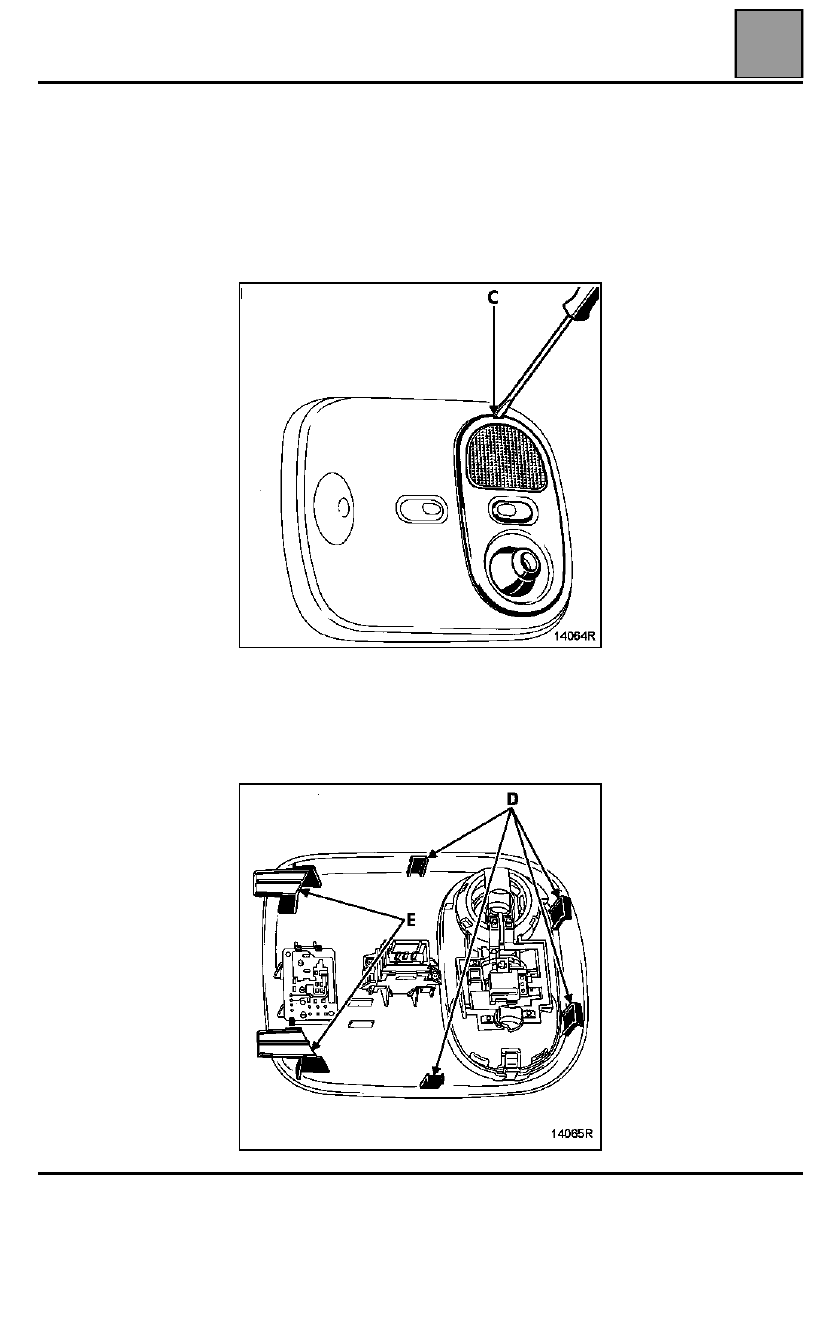

Отсоедините кронштейн плафона в сборе,
используя в качестве рычага небольшую отвертку,
вставленную в паз (C), и разъедините разъем.

Снятие консоли плафона

Консоль плафона удерживается в обивке крыши
четырьмя защелками (D) и двумя лапками (E).

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Задние фонари

81

81-4

Задние фонари

СНЯТИЕ - УСТАНОВКА

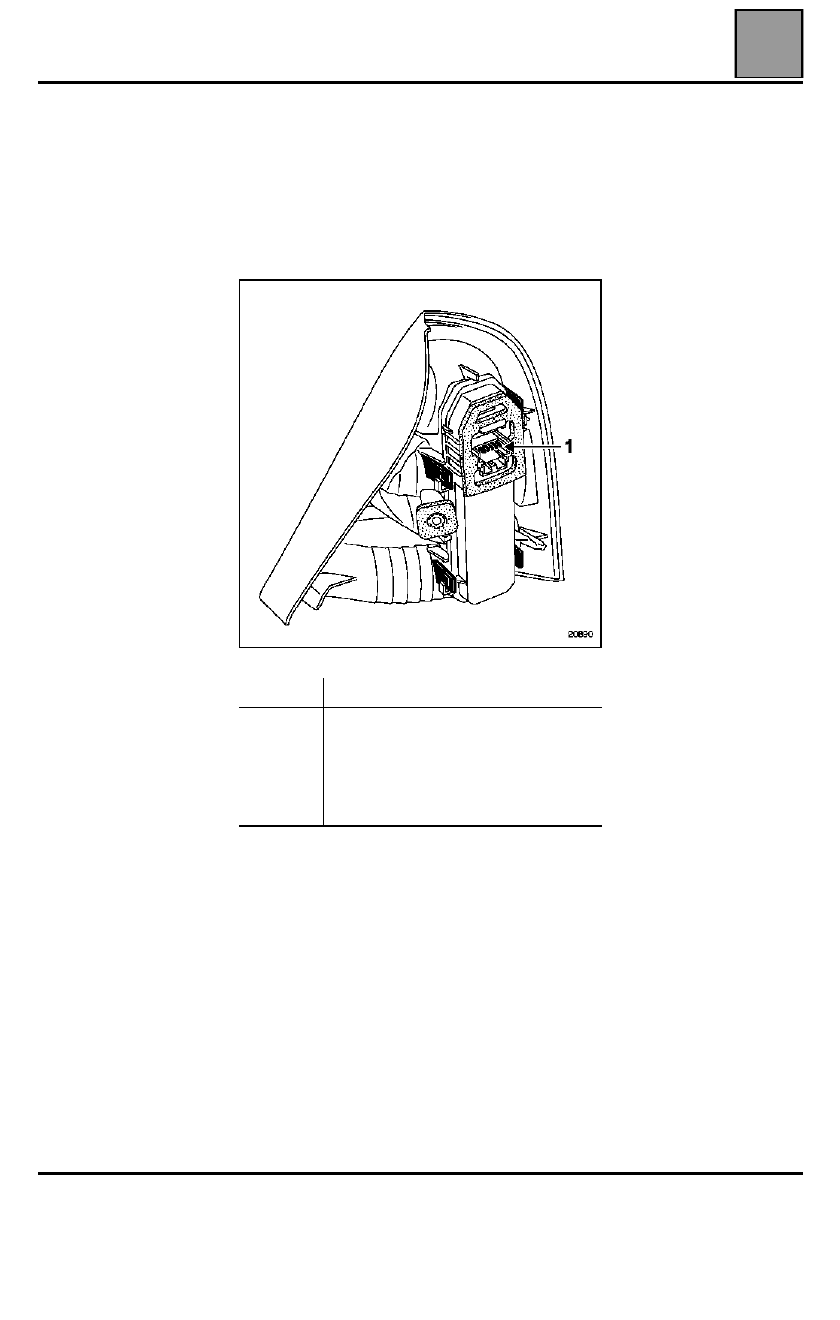

Выверните болт крепления в багажном отделении,
затем, действуя снаружи, отсоедините разъем.

ПОДКЛЮЧЕНИЕ

ПРИМЕЧАНИЕ

: Номера контактов читаются справа

налево.

Контакт

Назначение

1
2
3
4
5
6

"Масса"
Свет заднего хода
Указатель поворота
Противотуманный свет
Стоп- сигнал
Габаритный огонь
