МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ
ПАССАЖИРА
Подушка безопасности пассажира (SRP) оснащена
надувной камерой с двумя секциями.
Данная подушка безопасности с ремнем
безопасности, расположенным напротив нее.
Поэтому для подушек безопасности этого типа
дополнительно производится настройка
программируемой удерживающей системы ремня
безопасности.
Описание
Подушка установлена в приборной панели
напротив сиденья переднего пассажира. Она
включает:
– надувную камеру с двумя секциями,
– неразборный пиротехнический газогенератор с
двумя воспламенителями.
ПРИМЕЧАНИЕ: данная система активизируется
при включении зажигания.
СНЯТИЕ
Для снятия модуля подушки безопасности
пассажира необходимо снять приборную панель.
Порядок выполнения этой операции см. в
разделе 83.

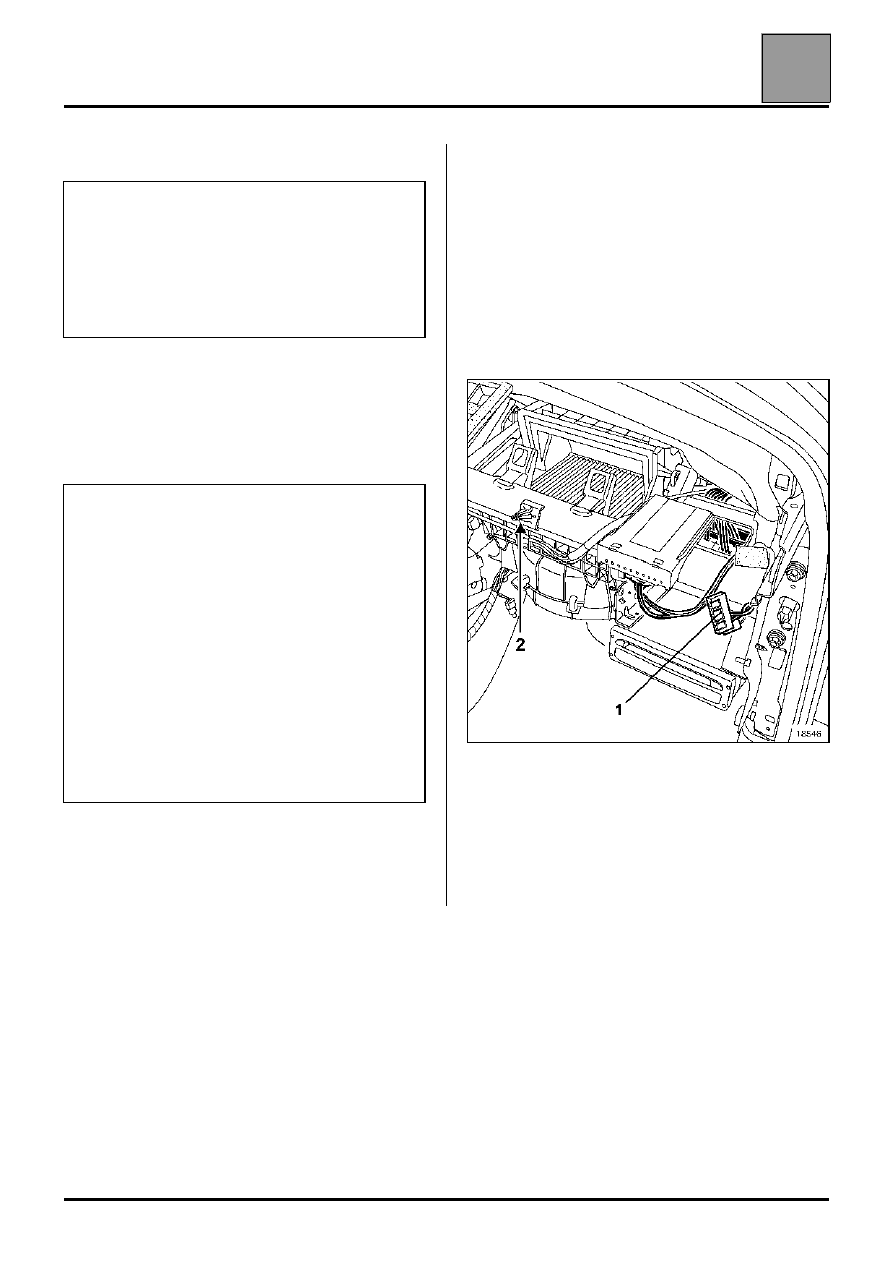

Разъедините разъемы обоих воспламенителей и
выверните винты крепления.

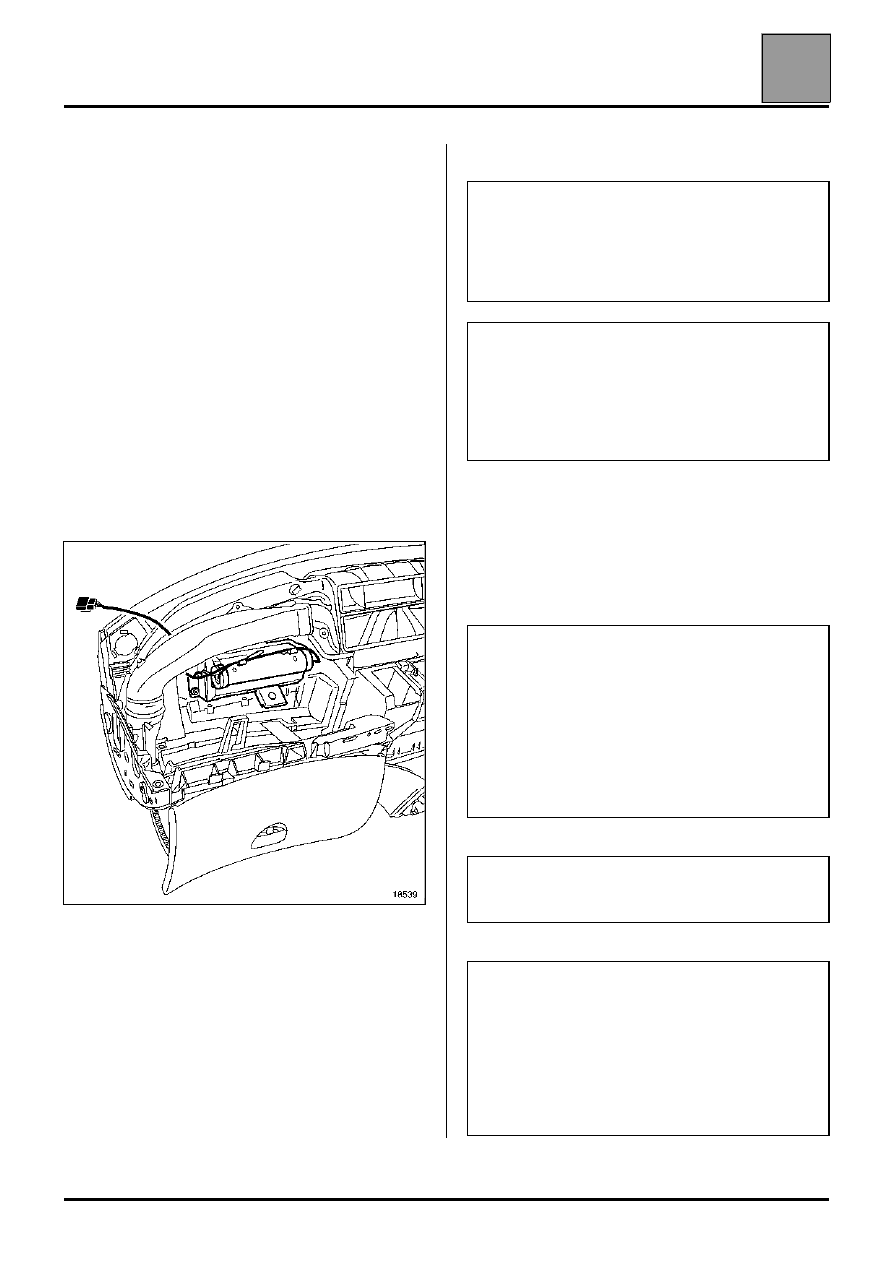

18539
ВНИМАНИЕ: Запрещается проводить какие-
либо работы с пиротехническими системами
(преднатяжители ремней безопасности или
подушки безопасности) вблизи источника тепла
или открытого пламени, так как существует
опасность их срабатывания.
ВАЖНО: Перед снятием блока подушки
безопасности пассажира обязательно
заблокируйте ЭБУ с помощью диагностического
прибора.
При этом все цепи воспламенения блокируются,
а на щитке приборов загорается контрольная
лампа подушек безопасности.
ВАЖНОЕ ЗАМЕЧАНИЕ: при срабатывании
блока подушки безопасности пассажира,
повреждении или разрушении элементов
крепления приборная панель подлежит
обязательной замене.
Не забудьте наклеить сбоку новой приборной
панели этикетку о запрете установки детского
сиденья на сиденье пассажира спинкой к дороге
(эта этикетка входит в состав комплекта
Складской №: 77 01 205 442).
ВАЖНОЕ ЗАМЕЧАНИЕ: Утилизация
несработавшей подушки безопасности, см.
раздел "Процедура обезвреживания".
НАПОМИНАНИЕ: при срабатывании
преднатяжителей ремней безопасности или
подушек безопасности ЭБУ полностью
блокируется, а на щитке приборов загорается
контрольная лампа подушек безопасности. В
этом случае ЭБУ подлежит обязательной замене
(под воздействием энергии воспламенения
некоторые компоненты утрачивают
номинальные характеристики).
