СТЕКЛООЧИСТИТЕЛИ

Привод очистителя открывающегося заднего стекла

85

СТЕКЛООЧИСТИТЕЛИ

Привод очистителя открывающегося заднего стекла

85

СТЕКЛООЧИСТИТЕЛИ

Привод очистителя открывающегося заднего стекла

85

СТЕКЛООЧИСТИТЕЛИ

Привод очистителя открывающегося заднего стекла

85

СТЕКЛООЧИСТИТЕЛИ

Привод очистителя открывающегося заднего стекла

85

СТЕКЛООЧИСТИТЕЛИ

Привод очистителя открывающегося заднего стекла

85

СТЕКЛООЧИСТИТЕЛИ

Привод очистителя открывающегося заднего стекла

85

СТЕКЛООЧИСТИТЕЛИ

Привод очистителя открывающегося заднего стекла

85

СТЕКЛООЧИСТИТЕЛИ

Привод очистителя открывающегося заднего стекла

85

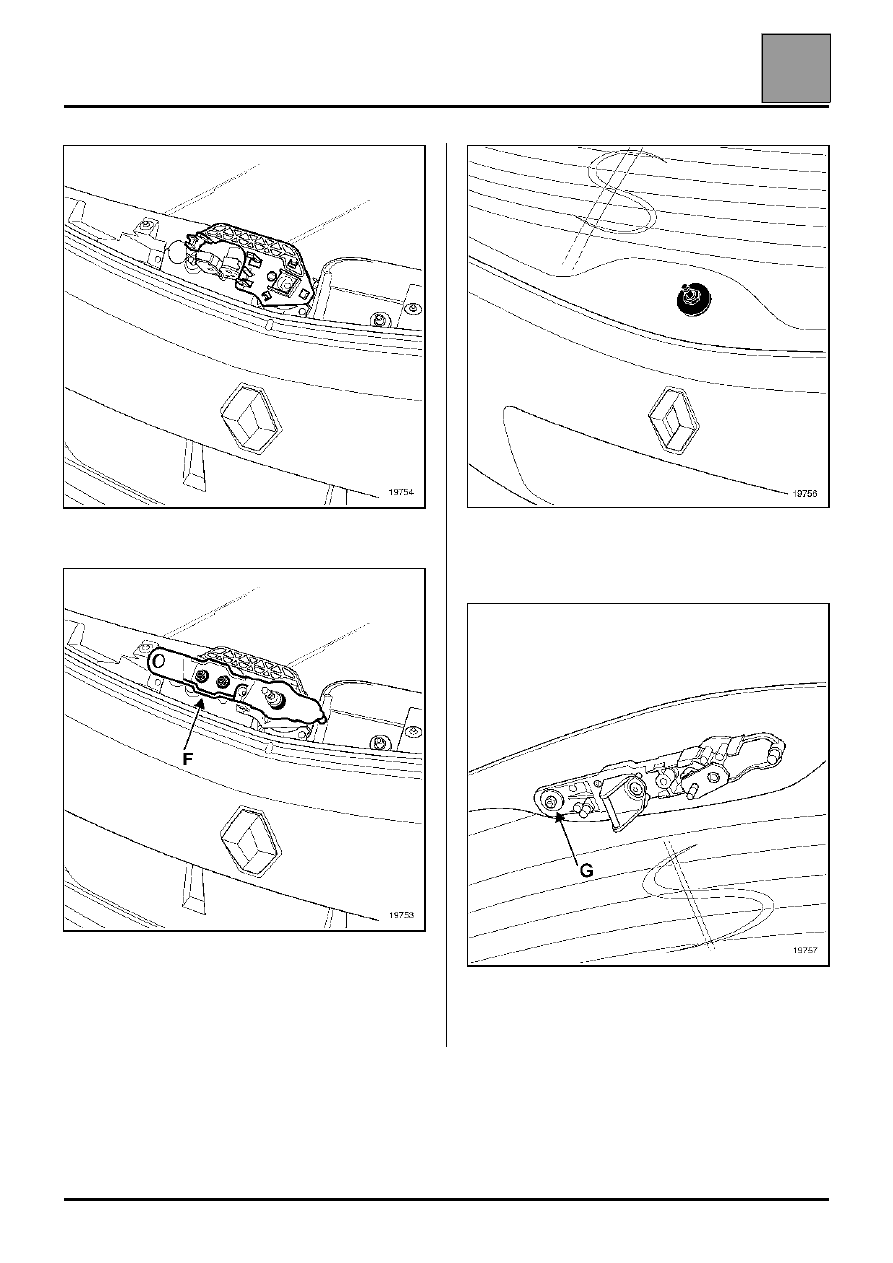

– закрепите сборочный шаблон по месту на

пластине крепления электродвигателя (C).

– отпустите болты крепления (F) фиксатора,
– закрепите привод стеклоочистителя по месту на

сборочном шаблоне, затем вставьте фиксатор в
замок,

– установите на заднее стекло уплотненительное

кольцо, затем осторожно закройте заднее стекло,

– установите установочную прокладку, затем

крепежную гайку и предварительно затяните ее,

– затяните гайку (G) моментом 4 Н.м,
– затяните крепежные болты фиксатора и замка.

85-11

СТЕКЛООЧИСТИТЕЛИ

Привод очистителя открывающегося заднего стекла

85

СТЕКЛООЧИСТИТЕЛИ

Привод очистителя открывающегося заднего стекла

85

СТЕКЛООЧИСТИТЕЛИ

Привод очистителя открывающегося заднего стекла

85

СТЕКЛООЧИСТИТЕЛИ

Привод очистителя открывающегося заднего стекла

85

СТЕКЛООЧИСТИТЕЛИ

Привод очистителя открывающегося заднего стекла

85

СТЕКЛООЧИСТИТЕЛИ

Привод очистителя открывающегося заднего стекла

85

СТЕКЛООЧИСТИТЕЛИ

Привод очистителя открывающегося заднего стекла

85

СТЕКЛООЧИСТИТЕЛИ

Привод очистителя открывающегося заднего стекла

85

СТЕКЛООЧИСТИТЕЛИ

Привод очистителя открывающегося заднего стекла

85

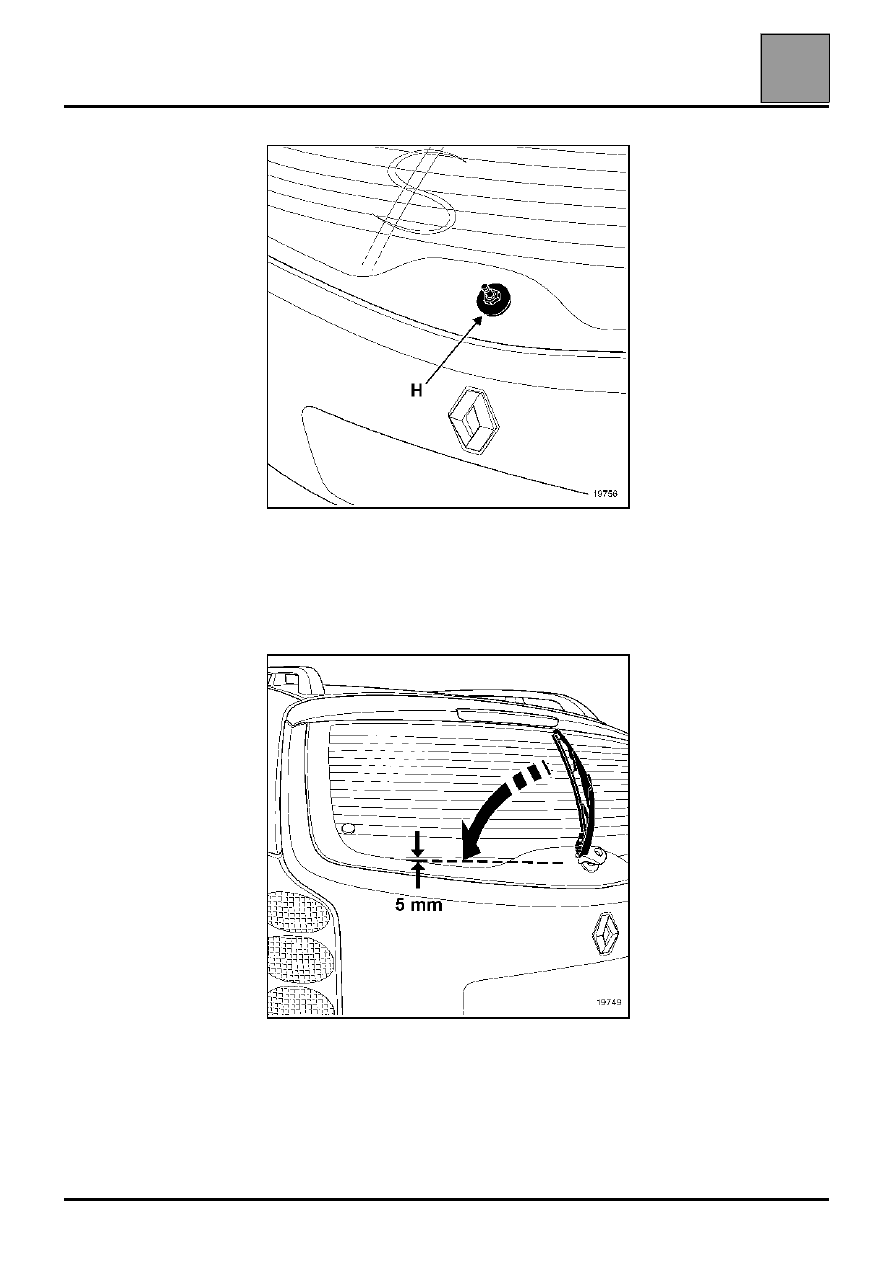

– затяните гайку (H) моментом 8 Н.м.

ВНИМАНИЕ! до установки держателя щетки
необходимо дать поработать электродвигателю
стеклоочистителя без держателя щетки.

– установите щетку стеклоочистителя на

расстоянии 5 мм ниже нитей обогревателя,

– затяните гайку крепления рычага

стеклоочистителя моментом 12 Н.м.

85-12

СТЕКЛООЧИСТИТЕЛИ

Стеклоомыватель

85

СТЕКЛООЧИСТИТЕЛИ

Стеклоомыватель

85

СТЕКЛООЧИСТИТЕЛИ

Стеклоомыватель

85

СТЕКЛООЧИСТИТЕЛИ

Стеклоомыватель

85

СТЕКЛООЧИСТИТЕЛИ

Стеклоомыватель

85

СТЕКЛООЧИСТИТЕЛИ

Стеклоомыватель

85

СТЕКЛООЧИСТИТЕЛИ

Стеклоомыватель

85

СТЕКЛООЧИСТИТЕЛИ

Стеклоомыватель

85

СТЕКЛООЧИСТИТЕЛИ

Стеклоомыватель

85

85-13

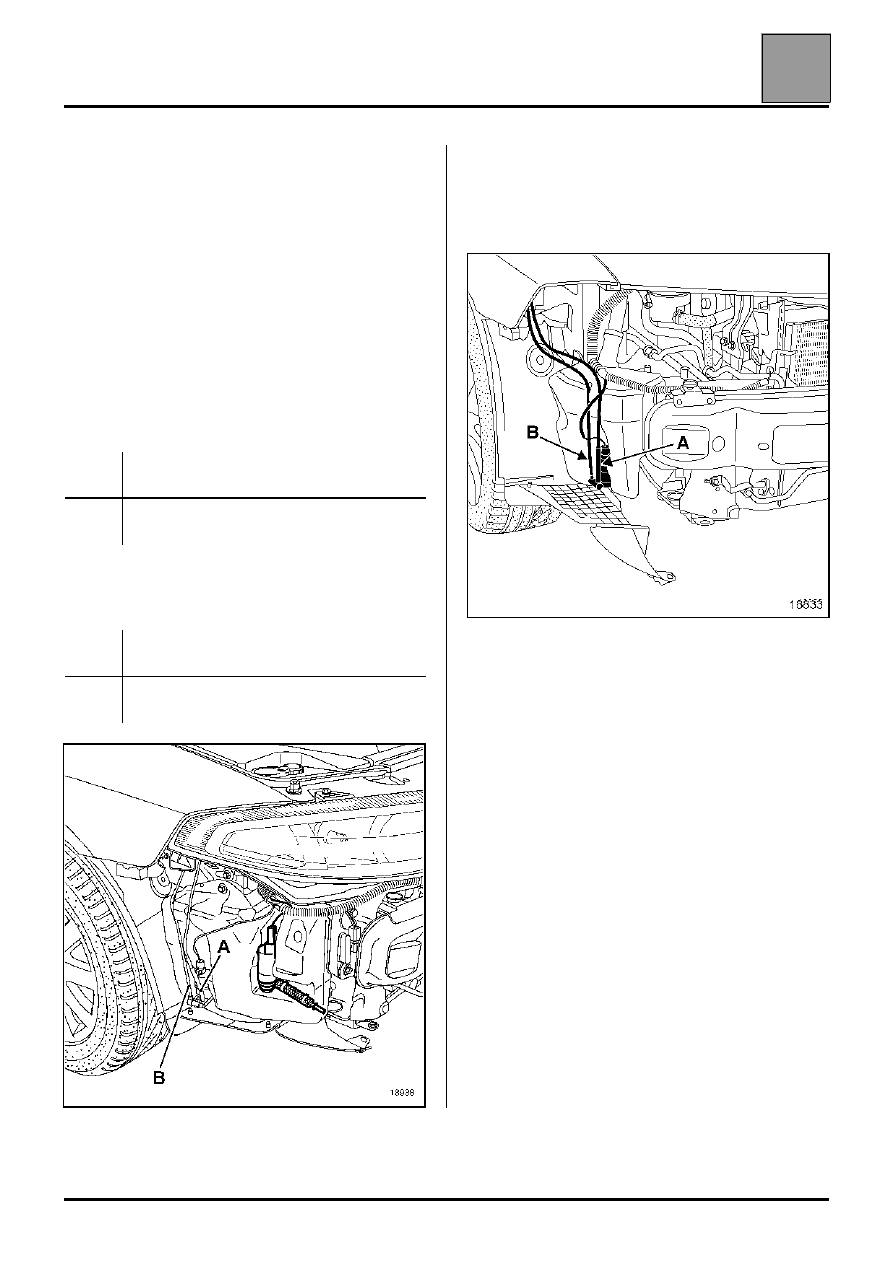

Стеклоомыватель

ФУНКЦИОНИРОВАНИЕ

Автомобиль оснащен электрическим насосом
двухстороннего действия, подающим жидкость из
одного бачка к омывателю либо ветрового, либо
заднего стекла в зависимости от напряжения на
двух контактах разъема.

Омыватели ветрового и заднего стекол
выключаются непосредственно переключателем
стеклоочистителя.

Возможны два варианта:

●

Если жидкость поступает через штуцер (A), то
работает омыватель ветрового стекла.

●

Если жидкость поступает через штуцер (B), то
работает омыватель заднего стекла.

СНЯТИЕ И УСТАНОВКА НАСОСА

Для доступа к насосу стеклоомывателя
необходимо снять передний бампер. (См. раздел
"Кузов")

При снятии насоса пометьте оба трубопровода
перед отсоединением.

ПРИМЕЧАНИЕ: на некоторых модификациях (для
стран с холодным климатом) применена система
электрообогрева жиклеров.

Кон-

такт

Назначение

1
2

Напряжение питания
"Масса"

Кон-

такт

Назначение

1
2

"Масса"
Напряжение питания

СТЕКЛООЧИСТИТЕЛИ

Омыватели фар

85

СТЕКЛООЧИСТИТЕЛИ

Омыватели фар

85

СТЕКЛООЧИСТИТЕЛИ

Омыватели фар

85

СТЕКЛООЧИСТИТЕЛИ

Омыватели фар

85

СТЕКЛООЧИСТИТЕЛИ

Омыватели фар

85

СТЕКЛООЧИСТИТЕЛИ

Омыватели фар

85

СТЕКЛООЧИСТИТЕЛИ

Омыватели фар

85

СТЕКЛООЧИСТИТЕЛИ

Омыватели фар

85

СТЕКЛООЧИСТИТЕЛИ

Омыватели фар

85

85-14

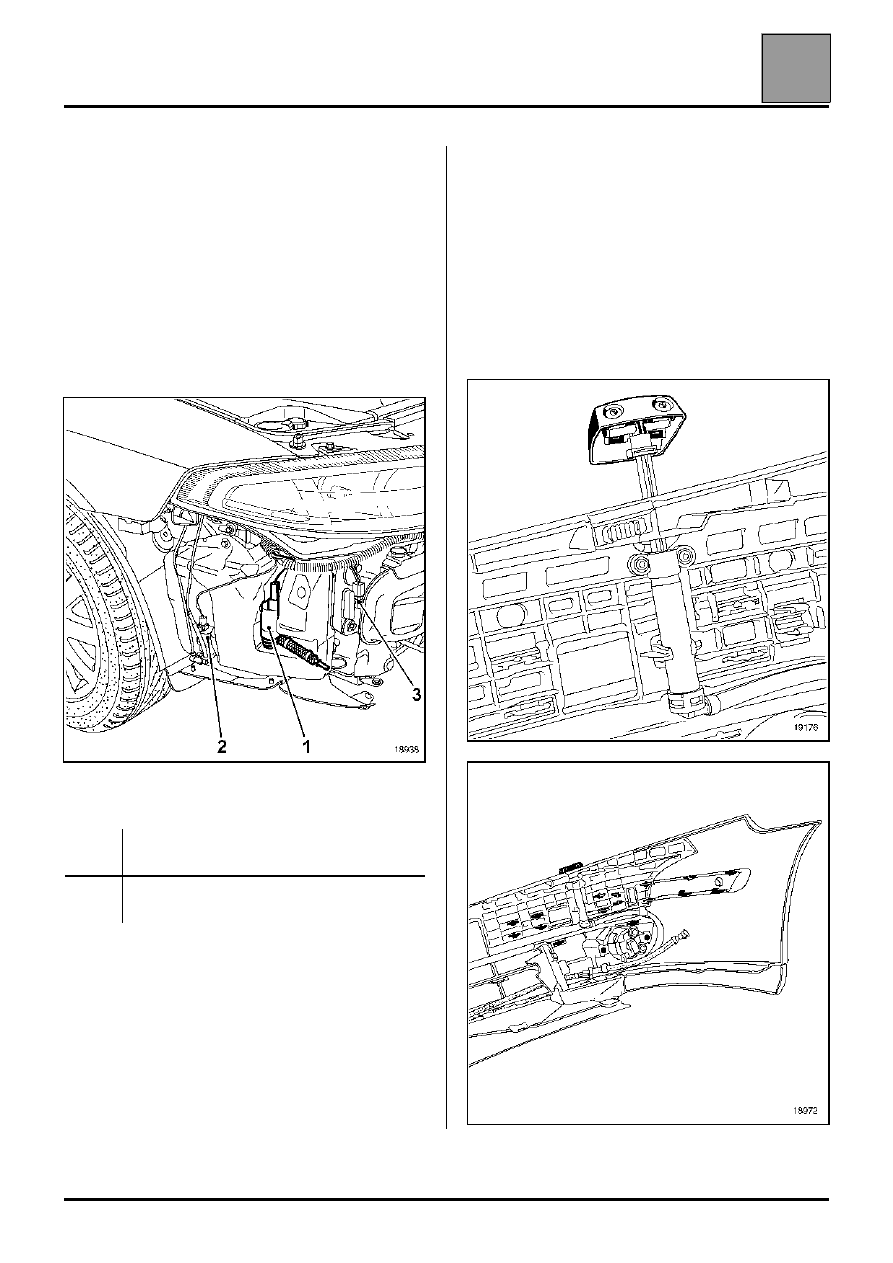

Омыватели фар

Особенности

Напряжение питания подается к электронасосу
омывателей фар от ЦЭКБ при включении
стеклоомывателя, если включен ближний или
дальний свет фар (1).

Для омывателей фар предназначен отдельный
электрический насос, расположенный рядом с
электрическим насосом (2) стеклоомывателя.

Для снятия насосов необходимо снять передний
бампер.

НАЗНАЧЕНИЕ КОНТАКТОВ РАЗЪЕМА

ПРИМЕЧАНИЕ: Только автомобили, оснащенные
омывателями фар, имеют датчик уровня жидкости
в бачке омывателя (3).

СНЯТИЕ И УСТАНОВКА ЖИКЛЕРОВ

Жиклеры состоят из двух частей:

●

выступающей секции,

●

секции, расположенной за передним бампером.

При снятии наружной части необходимо
придерживать жесткий подводящий трубопровод
отверткой.

Для снятия нижней части необходимо снять
передний бампер.

18938

Кон-

такт

Назначение

A
B

Электропитание
"Масса"
