AIRBAGS Y PRETENSORES

Pretensor

88C

88C-4

Pretensor

CINTURONES DE SEGURIDAD

Si se activa el pretensor, hay que sustituir
sistemáticamente el cinturón de seguridad que
estuviera puesto durante la pretensión (cualquier duda
sobre el aspecto del cinturón debe ser suficiente como
para sustituirlo). Las tensiones físicas ejercidas sobre
la hebilla repercuten sobre el enrollador y se corre el
riesgo de deteriorar el mecanismo de éste.

EXTRACCIÓN

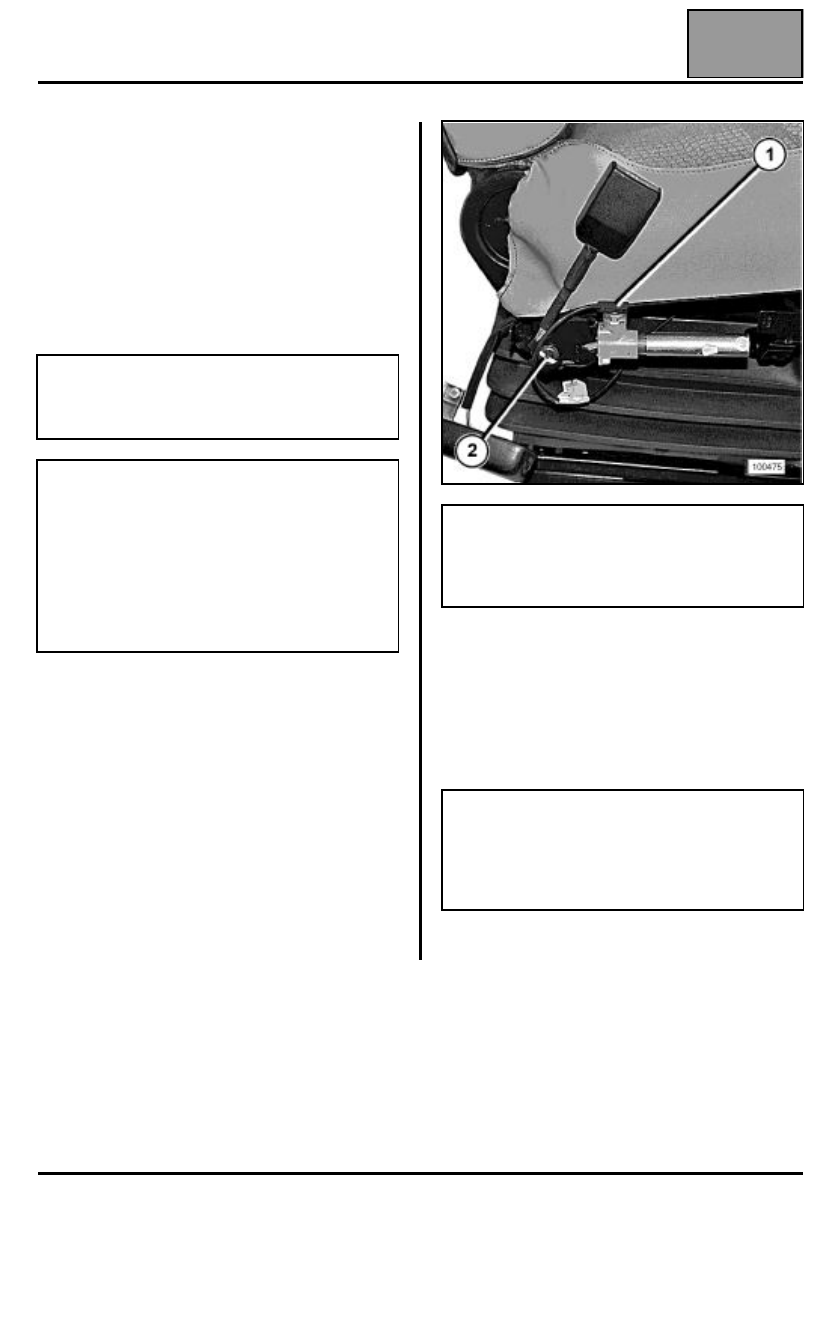

Extraer:
– el guarnecido de protección,
– el conector (1),
– el tornillo del pretensor (2),
– el conjunto pretensor.

REPOSICIÓN

Sustituir imperativamente el tornillo (2) y apretarlo al
par de apriete de 2,5 daN.m.

Respetar el recorrido y los puntos de fijación del
cableado bajo el asiento.

RECUERDE: si los pretensores se han activado,
sustituir IMPERATIVAMENTE su caja electrónica.

ATENCIÓN
Está prohibido manipular los sistemas pirotécnicos
(pretensores cerca de una fuente de calor o de una
llama), hay riesgo de que se activen.

OBSERVACIÓN
Es posible bloquear la caja electrónica mediante el
útil de diagnóstico durante la intervención.
Al activarse esta función, la línea de ignición está
inhibida. El testigo del airbag en el cuadro de
instrumentos se enciende (las cajas electrónicas
nuevas se suministran en este estado).
Tras la intervención, efectuar un control con el útil de
diagnóstico. Si todo es correcto, desbloquear la caja
electrónica.

IMPORTANTE
Antes de desechar un pretensor no activado, es
IMPERATIVO proceder a su destrucción siguiendo
el método (salvo piezas en garantía), ver operación
"Proceso de destrucción".

IMPORTANTE

●

Efectuar un control con el útil de diagnóstico tras
haber conectado el conector. Desbloquear la caja
electrónica si todo es correcto.

●

Lado pretensores, encajar correctamente y a
fondo el conector (C) (encajado fuerte).

CABLEADO

Airbags y pretensor de cinturones de seguridad

88C

88C-5

688C

CABLEADO

Airbags y pretensor de cinturones de seguridad

AIRBAG DEL CONDUCTOR

EXTRACCIÓN

IMPORTANTE

Antes de extraer un cojín del airbag, bloquear la caja
electrónica mediante el útil de diagnóstico.

Al activarse esta función, todas las líneas de ignición
están inhibidas. El testigo del airbag en el cuadro de
instrumentos se enciende (contacto puesto).

ATENCIÓN
Está prohibido manipular los sistemas pirotécnicos
(pretensores) cerca de una fuente de calor o de una
llama; hay riesgo de que se activen.

IMPORTANTE

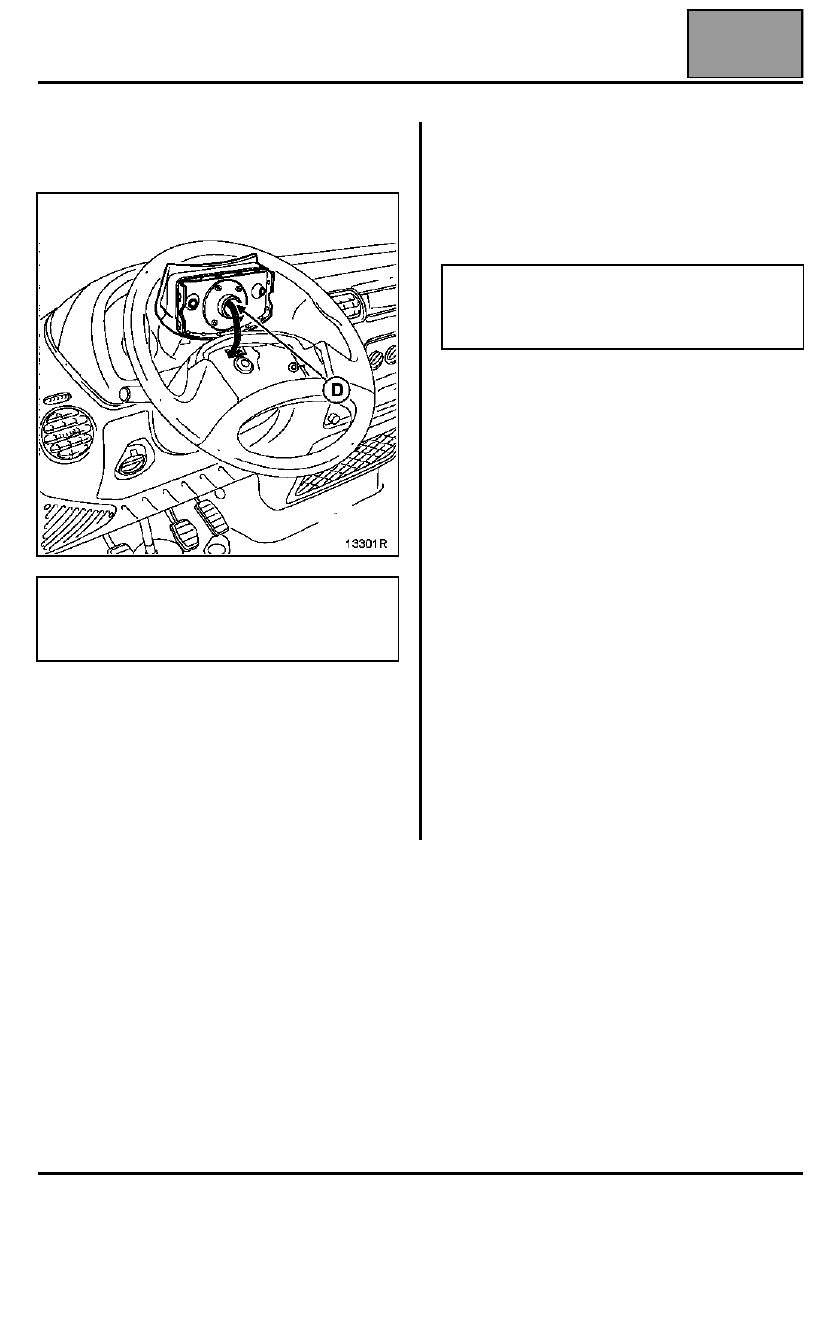

Al extraer el volante, es IMPERATIVO desconectar
el conector del airbag (D).
El airbag está provisto de un conector que se pone
en cortocircuito cuando se desconecta para evitar
los activados intempestivos.

CABLEADO

Airbags y pretensor de cinturones de seguridad

88C

88C-6

Extraer el cojín airbag por sus 2 tornillos de estrella
situados detrás del volante y desconectar su conector
(D).

RECUERDE: Si los pretensores o los airbags han sido
activados, sustituir IMPERATIVAMENTE su caja
electrónica (algunos componentes pierden sus
características nominales después de pasar por ellos
la energía de ignición).

En lo que concierne al 2

o

 montaje, la caja electrónica

se bloquea definitivamente y enciende el testigo del
airbag en el cuadro de instrumentos.

REPOSICIÓN

Conectar el cojín del airbag y fijarlo en el volante (par
de apriete: 0,6 daN.m).

Lado cojín, encajar correctamente y a fondo el
conector (D) (encajado fuerte).

IMPORTANTE
Consultar imperativamente el capítulo Proceso de
destrucción para desechar un airbag del conductor
no activado.

IMPORTANTE
Tras haber montado todo, efectuar un control con el
útil de diagnóstico. Si todo es correcto, desbloquear
la caja electrónica del airbag.

AIRBAGS Y PRETENSORES

Proceso de destrucción

88C

88C-7

788C

AIRBAGS Y PRETENSORES

Proceso de destrucción

A fin de evitar los riesgos de accidente, los
generadores de gases pirotécnicos deben ser
disparados antes de enviar al desguace el vehículo o
la pieza suelta.

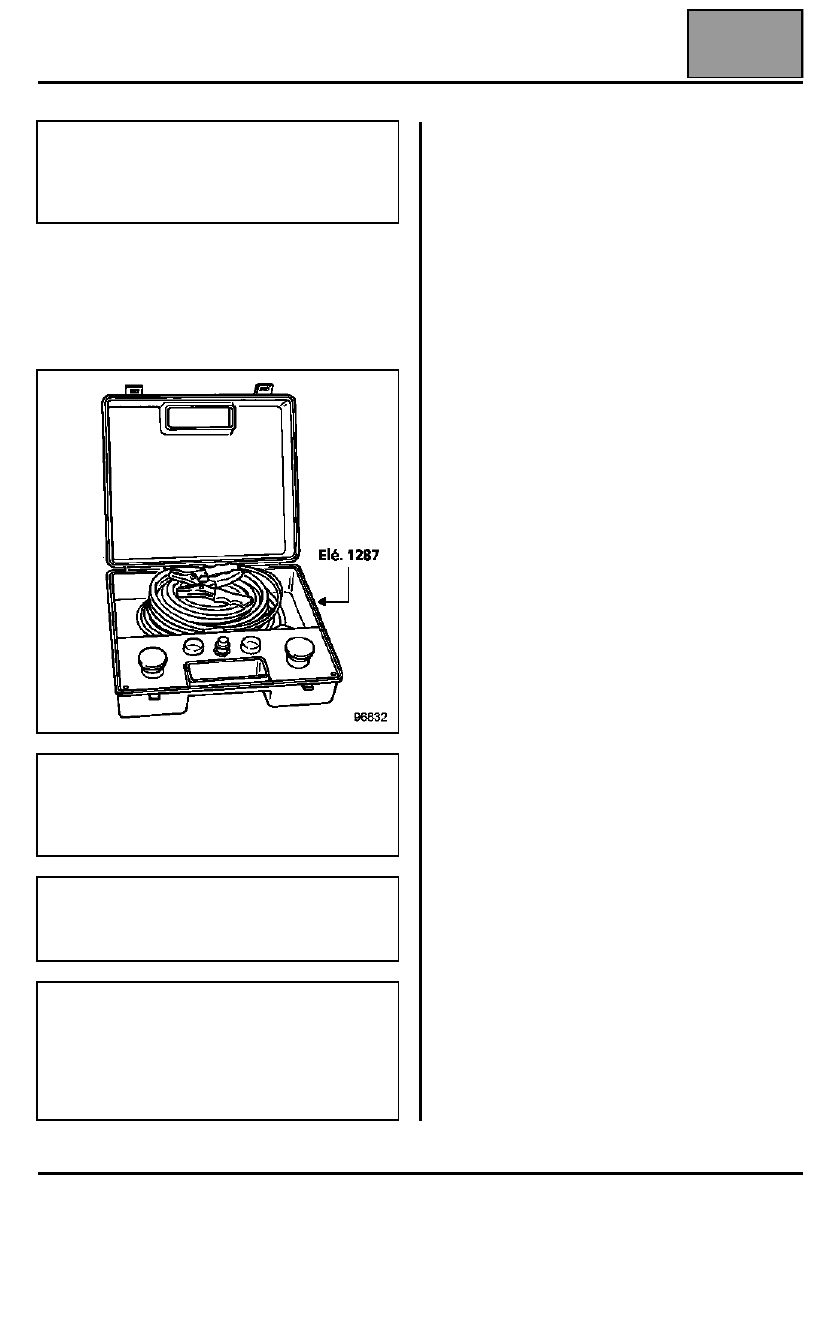

Emplear imperativamente el útil Elé. 1287.

PRETENSORES

Destrucción de la pieza montada en el vehículo:

Sacar el vehículo al exterior del taller.

Conectar el útil de destrucción Elé. 1287 en el
pretensor.

Desenrollar todo el cableado del útil para estar lo
suficientemente alejado del vehículo (unos 10 metros)
durante el activado.

Empalmar los dos cables de alimentación del útil a
una batería.

Después de haber verificado que no haya nadie en las
proximidades, proceder a la destrucción del pretensor
presionando simultáneamente los dos botones
pulsadores del aparato.

Destrucción de la pieza extraída del vehículo:

Proceder de la misma forma que para el airbag frontal,
dentro de unos neumáticos viejos apilados.

ATENCIÓN
No es aplicable si la reglamentación local
impone un proceso específico validado y
difundido por el servicio de Métodos,
Diagnóstico y Reparación.

IMPORTANTE
No reutilizar los elementos pirotécnicos como pieza
de sustitución. Los pretensores o los airbags de un
vehículo, destinado al desguace, deben ser
imperativamente destruidos.

Nota:
Cada pieza está dedicada a un tipo de vehículo y en
ningún caso deberá montarse en otro. Las piezas
no son intercambiables.

ATENCIÓN
No activar los pretensores que deben ser devueltos
en el ámbito de la garantía por un problema en el
pedúnculo. Esto hace que sea imposible, para el
proveedor, el análisis de la pieza.
Devolver la pieza en el embalaje de la nueva al
Teléfono Técnico.
