CALEFACCIÓN

Radiador

61A

61A-5

Radiador

EXTRACCIÓN

Desconectar la batería.

Extraer:
– el portaobjetos,

– el cenicero,
– el cuadro de mando,
– el conector del cuadro de mando,
– los cables del cuadro de mando,

– los tornillos de fijación de la moqueta para liberar al

máximo la parte inferior del bloque de calefacción,

– los dos tornillos y la tuerca de fijación de la patilla

de refuerzo (1).

Lado compartimiento motor

Colocar una pinza para manguitos, extraer las
abrazaderas elásticas y los manguitos de calefacción.

Lado habitáculo

Extraer:
– los tres tornillos de fijación del tubo de agua (2),
– los dos tornillos de fijación del radiador y sacar el

radiador.

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

CALEFACCIÓN

Cajetín repartidor

61A

61A-6

Cajetín repartidor

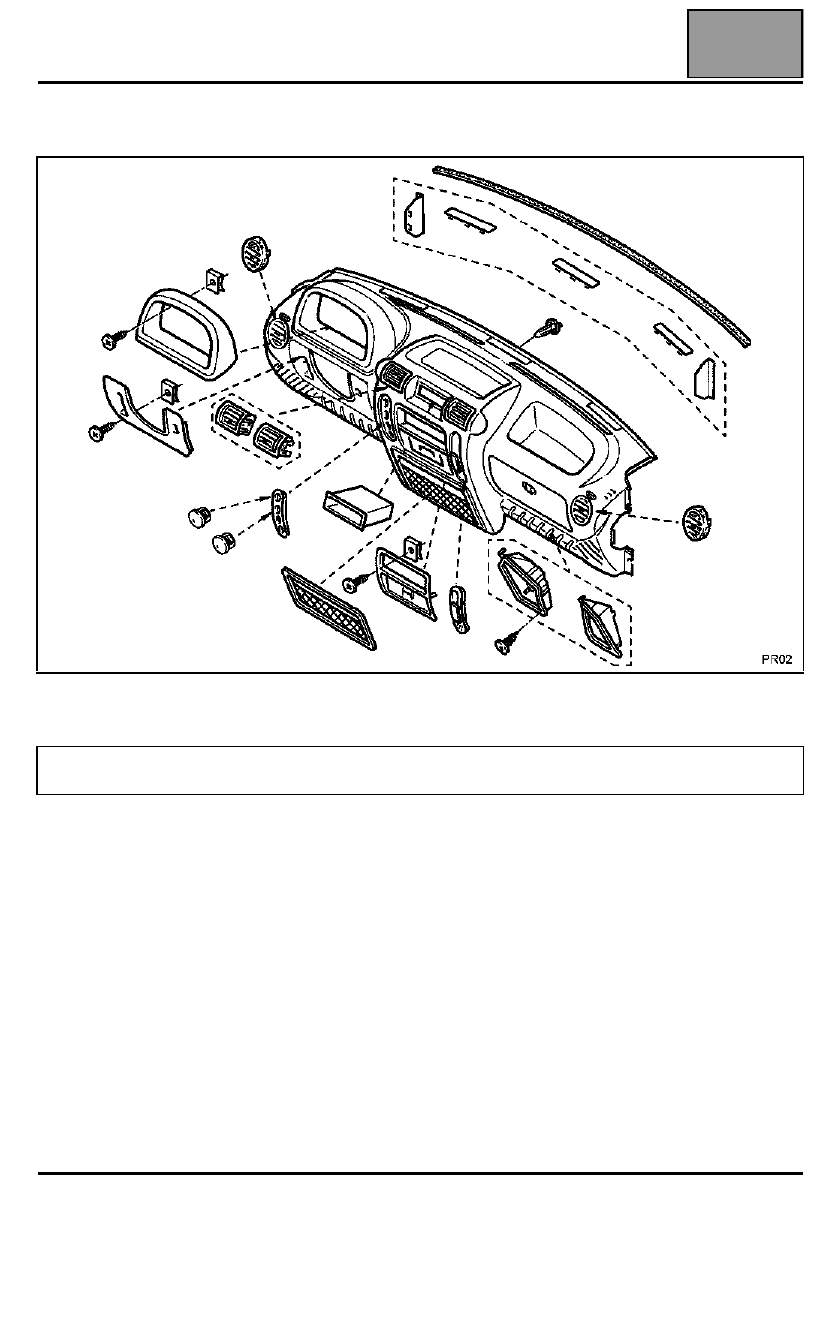

EXTRACCIÓN DEL TABLERO DE BORDO

ATENCIÓN: está prohibido manipular los sistemas pirotécnicos (Airbags y pretensores) cerca de una
fuente de calor o de una llama; hay riesgo de que se activen.

CALEFACCIÓN

Cajetín repartidor

61A

61A-7

EXTRACCIÓN

Desconectar la batería.

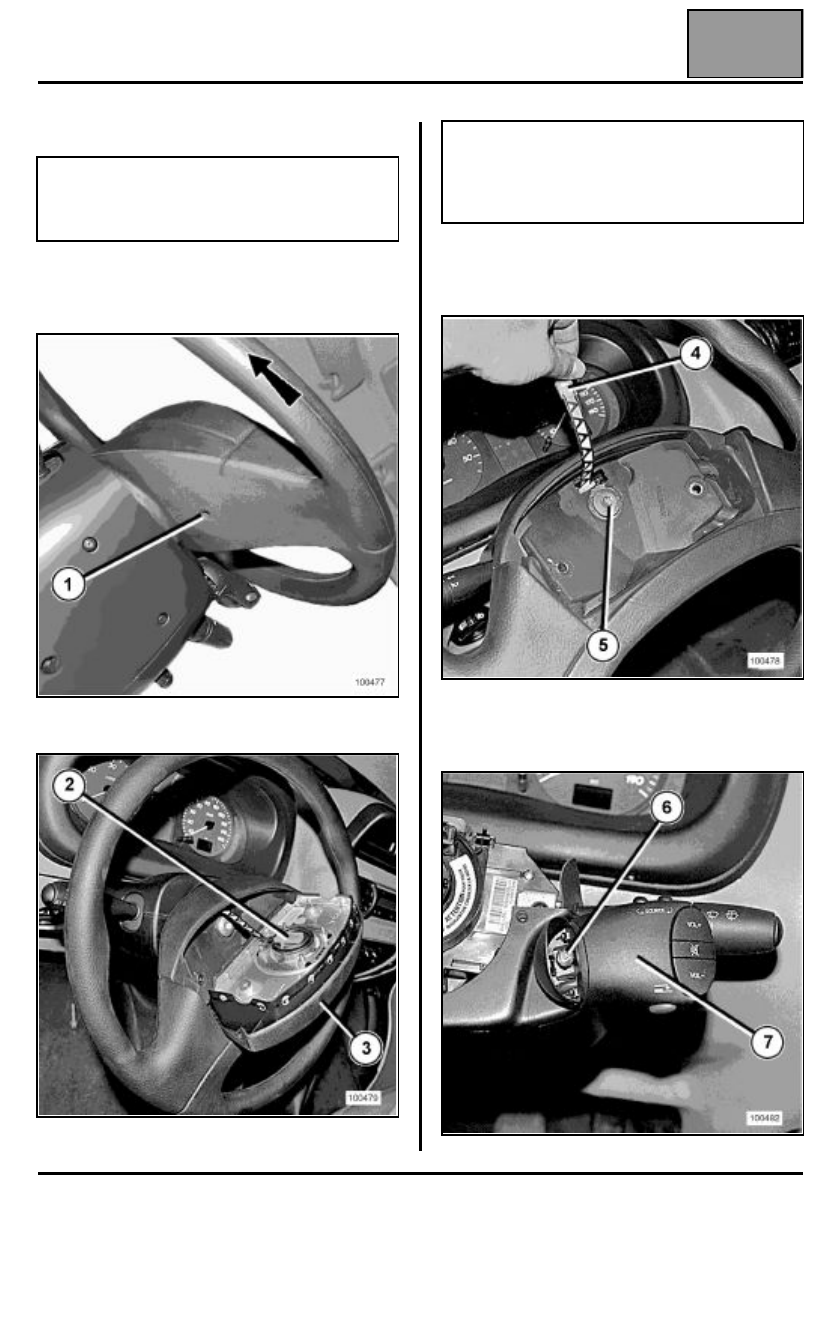

Quitar los tornillos (1) del cojín del airbag del volante.

Desconectar el conector del airbag (2).

Extraer el módulo del airbag (3).

Extraer:
– el tornillo del volante (5),
– el volante,

– las semi-coquillas de la columna de dirección,
– el tornillo de fijación del mando del auto-radio (6),
– el mando del auto-radio (7).

IMPORTANTE: antes de realizar cualquier
intervención en el sistema del airbag, bloquear
la caja electrónica mediante los útiles de
diagnóstico (consultar el capítulo 8).

ATENCIÓN: es imperativo marcar la posición del
contactor giratorio asegurándose de que las
ruedas estén rectas en el momento del
desmontaje, con el fin de posicionar la longitud
de la cinta (4) en el centro.

CALEFACCIÓN

Cajetín repartidor

61A

61A-8

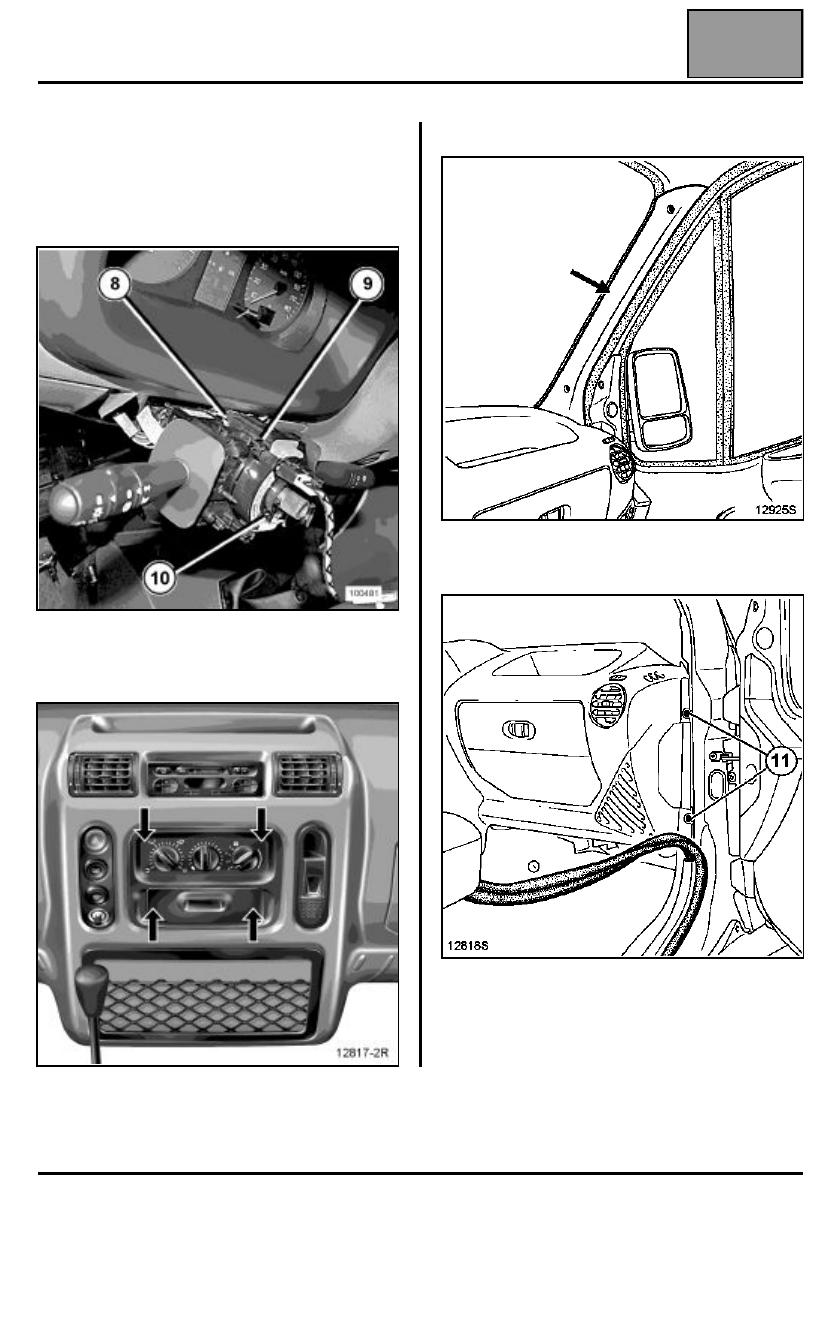

Desconectar el conector (8).

Presionar en los dos clips (9).

Extraer:
– el contactor giratorio (10),

– el cenicero,
– el cuadro de mando,
– el auto-radio (si el vehículo está equipado),

– los guarnecidos del montante del parabrisas.

Retirar parcialmente la junta de la puerta y quitar los
tornillos de fijación (11) laterales del tablero de bordo.
