CAJA DE VELOCIDADES MECÁNICA

Caja de velocidades

21A

21A-3

Caja de velocidades

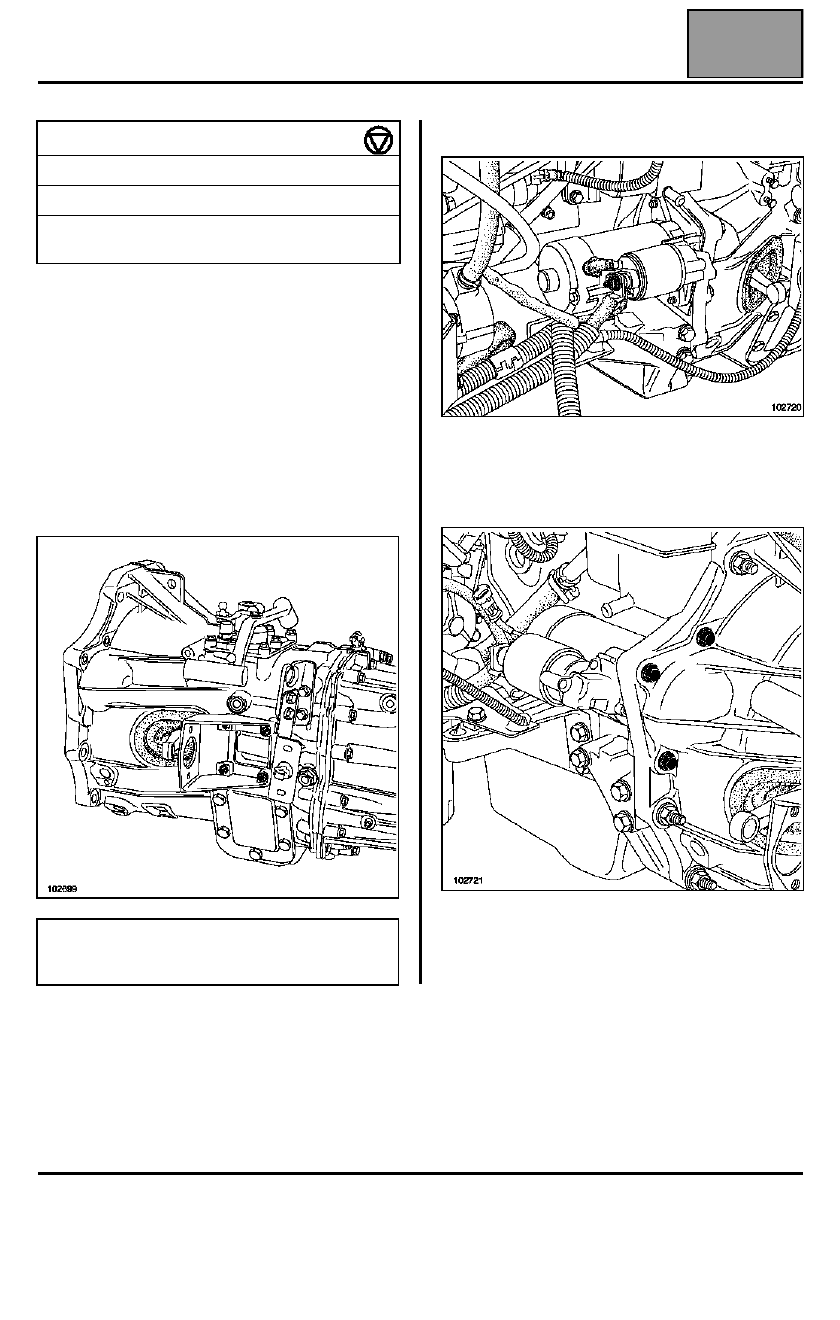

EXTRACCIÓN

Desconectar la batería.

La extracción de la caja de velocidades requiere la
extracción del grupo motopropulsor (consultar el
capítulo 10A Conjunto motor y bajos de motor,
Grupo motopropulsor).

Vaciar la caja de velocidades.

Extraer el soporte del receptor de embrague.

Desconectar la alimentación del motor de arranque.

Extraer:
– el captador de régimen del motor,
– los tres tornillos de fijación del motor de arranque,
– los tornillos de fijación de la chapa de cierre.

Quitar las tuercas de fijación del contorno de la caja de
velocidades.

Pares de apriete

tornillos del contorno de caja

9,4 daN.m

soporte del receptor de embrague

0,7 daN.m

tornillos de las fijaciones del motor de
arranque

1,9 daN.m

ATENCIÓN
No pisar nunca el pedal de embrague cuando el
receptor esté extraído.

CAJA DE VELOCIDADES MECÁNICA

Caja de velocidades

21A

21A-4

REPOSICIÓN

Asegurarse de la presencia de los dos espárragos de
centrado del motor - caja de velocidades.

Colocar la caja de velocidades en el motor.

Apretar al par las tuercas del contorno de caja
(9,4 daN.m).

Proceder en el sentido inverso de la extracción.

Efectuar el llenado de la caja (ver lubricantes).

ATENCIÓN
No untar con grasa las acanaladuras del árbol de
embrague.

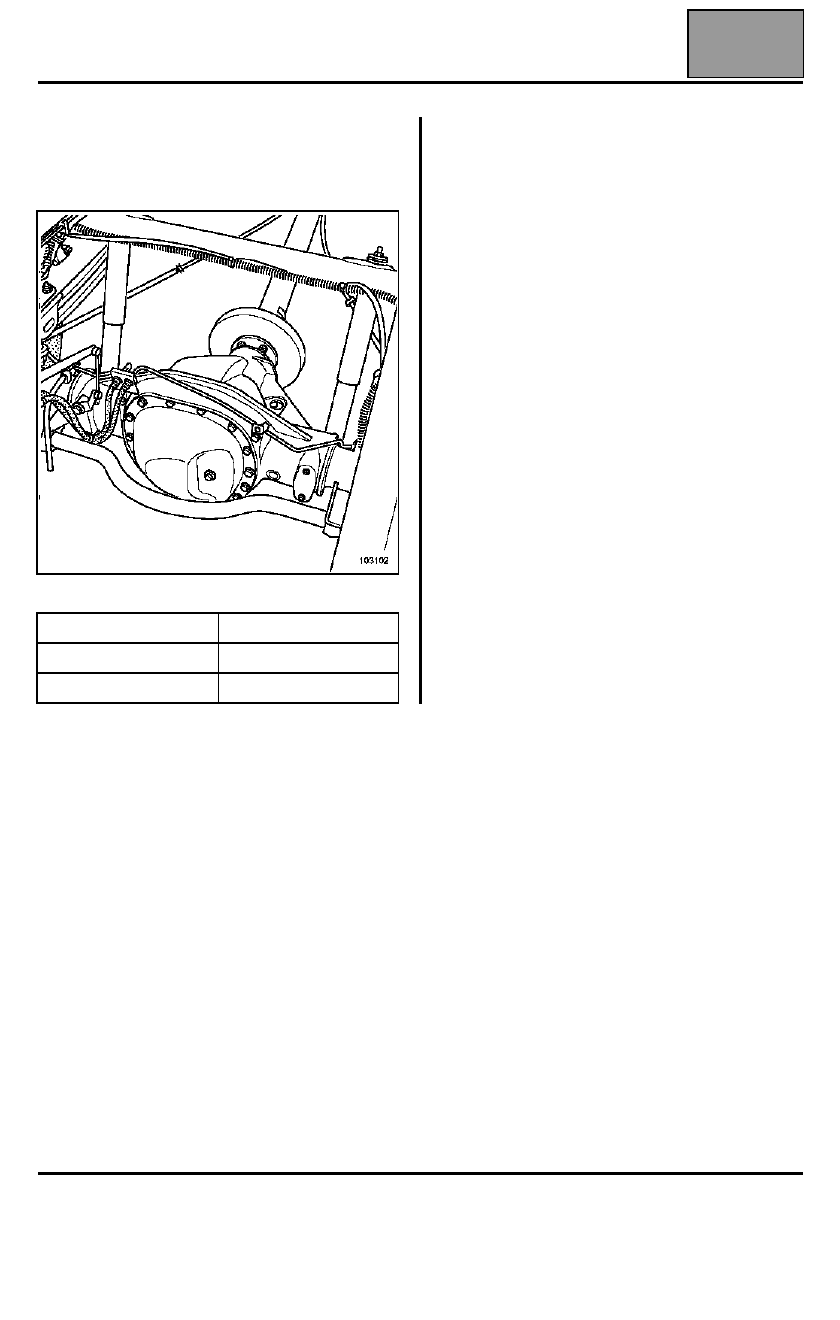

PUENTE TRASERO

Identificación

26A

26A-1

126A

PUENTE TRASERO

Identificación

Una placa, fijada sobre el puente, indica:
– el tipo de puente y su índice,
– el número de fabricación,
– el par cónico.

Tipo de puente

Par cónico

P569

11X39

P669

X

PUENTE TRASERO

Ingredientes

26A

26A-2

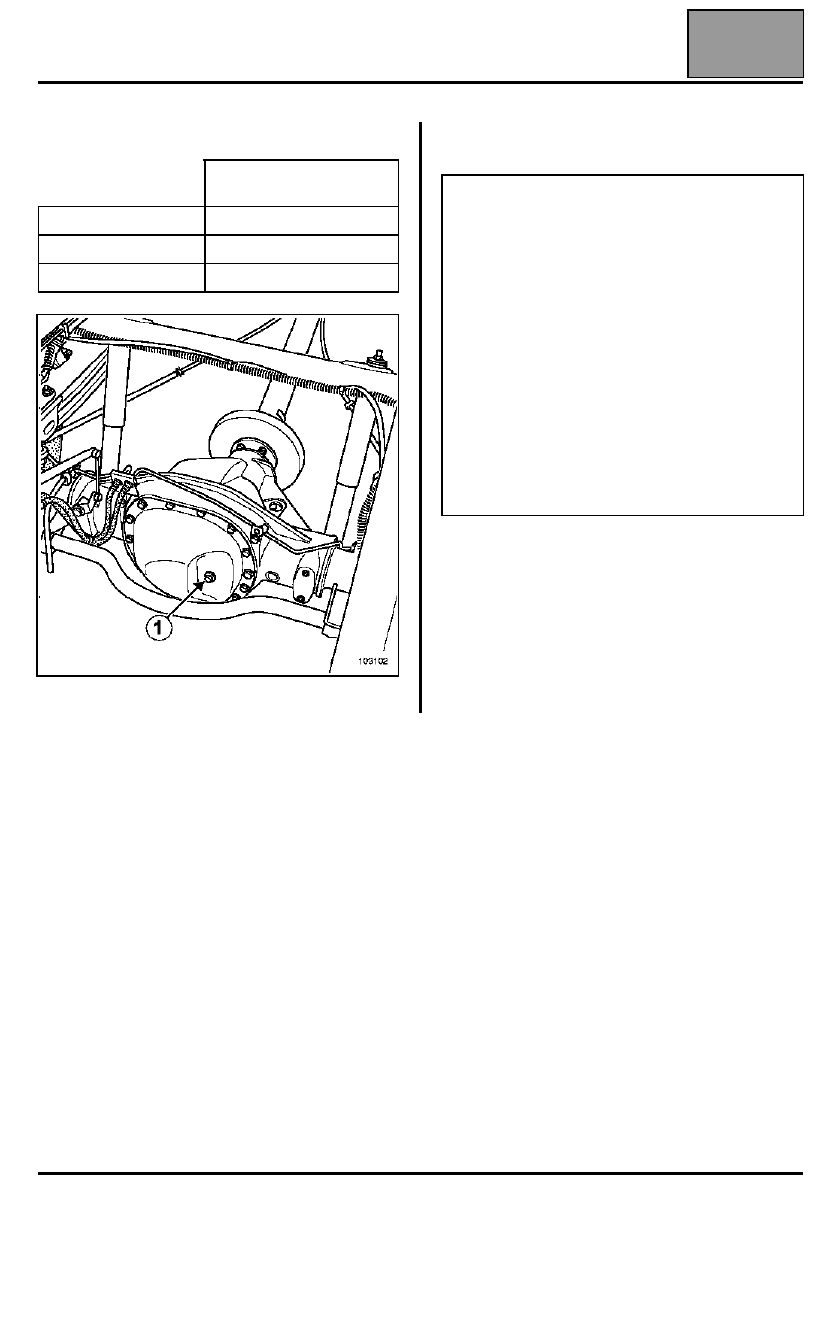

Ingredientes

CAPACIDAD (1)

El llenado se efectúa por el tapón (1).

El vaciado del puente incluye el vaciado de los bujes
de ruedas.

Aceite de puente

Tranself 80W90W

P569

4,2

P669

5,5

Buje de ruedas

0,5
