ARMADURAS Y DESLIZADERAS DE ASIENTOS

DELANTEROS

75

75-10

875

ARMADURAS Y DESLIZADERAS DE ASIENTOS DELANTEROS

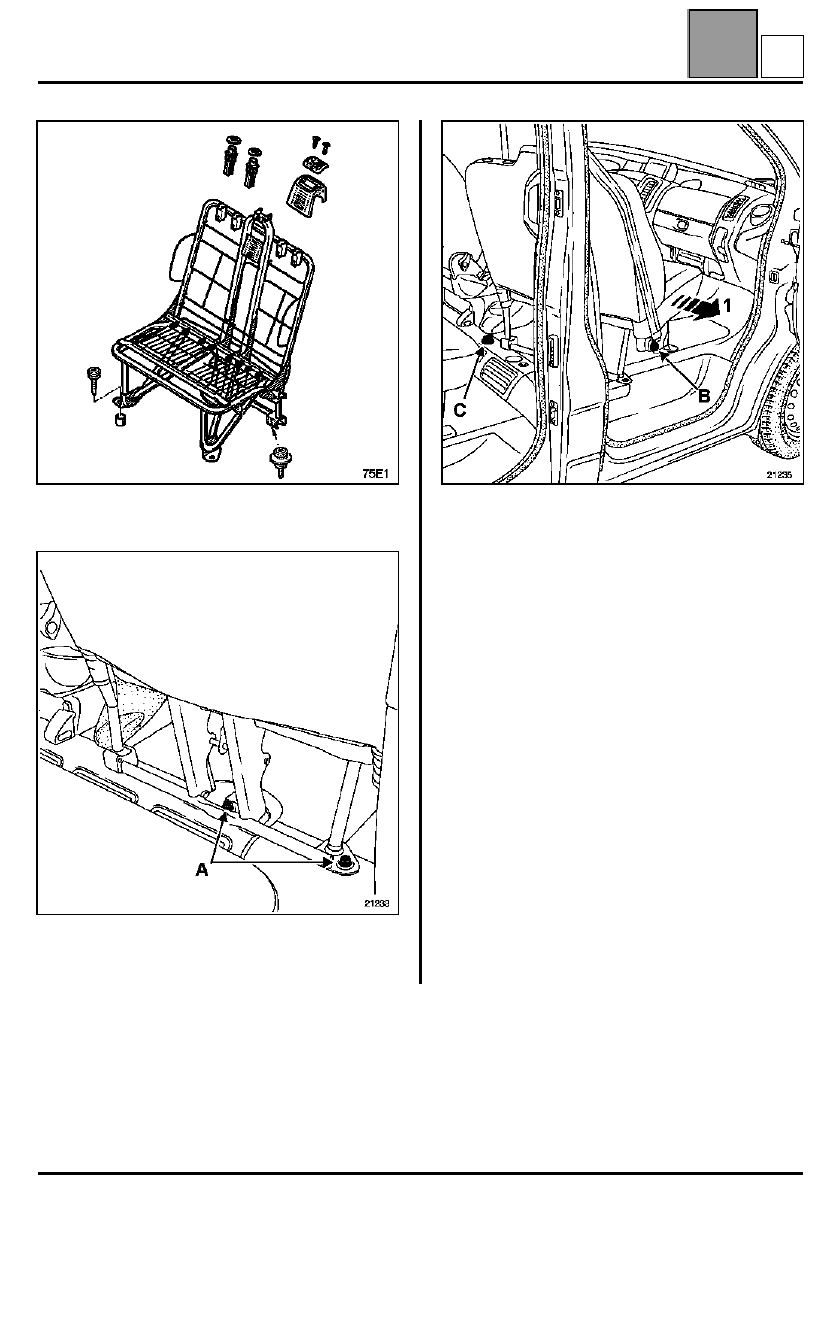

Banqueta completa

EXTRACCIÓN

Extraer:
– los cuatro tornillos de fijación (A),

– el tornillo de fijación del cinturón (B) sobre la

banqueta.

Desconectar el conector del cableado bajo el asiento.

Proteger el guarnecido del peldaño, después sacar la
banqueta en (1) (un plot de centrado (C) mantiene el
asiento en la parte trasera).

E

ARMADURAS Y DESLIZADERAS DE ASIENTOS

DELANTEROS

75

75-11

975

ARMADURAS Y DESLIZADERAS DE ASIENTOS DELANTEROS

Banqueta completa

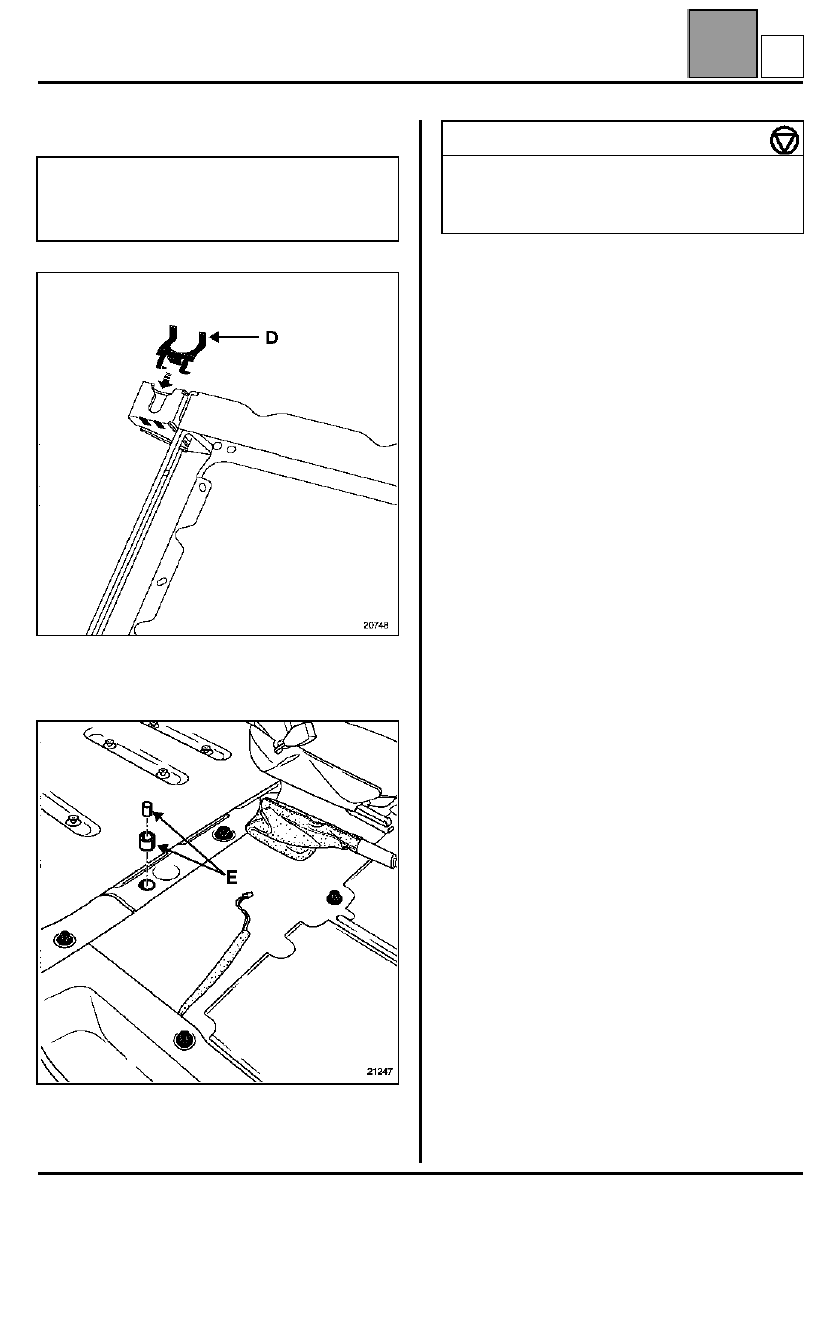

REPOSICIÓN

Asegurarse de la presencia de la grapa metálica (D)
en la parte inferior trasera izquierda de la armadura

Asegurarse de la presencia de los separadores de
puesta a nivel del asiento (E) en cada punto de
fijación.

IMPORTANTE

: antes de realizar el montaje del

asiento, controlar visualmente el estado de los
conectores sobre la armadura del asiento y en la
carrocería.

PARES DE APRIETE (en daN.m)

Fijación de la banqueta delantera

4,4

Fijación del cinturón de seguridad sobre
al banqueta

3,7

E

ARMADURAS Y DESLIZADERAS DE LOS ASIENTOS

TRASEROS

76

176

ARMADURAS Y DESLIZADERAS DE LOS ASIENTOS TRASEROS

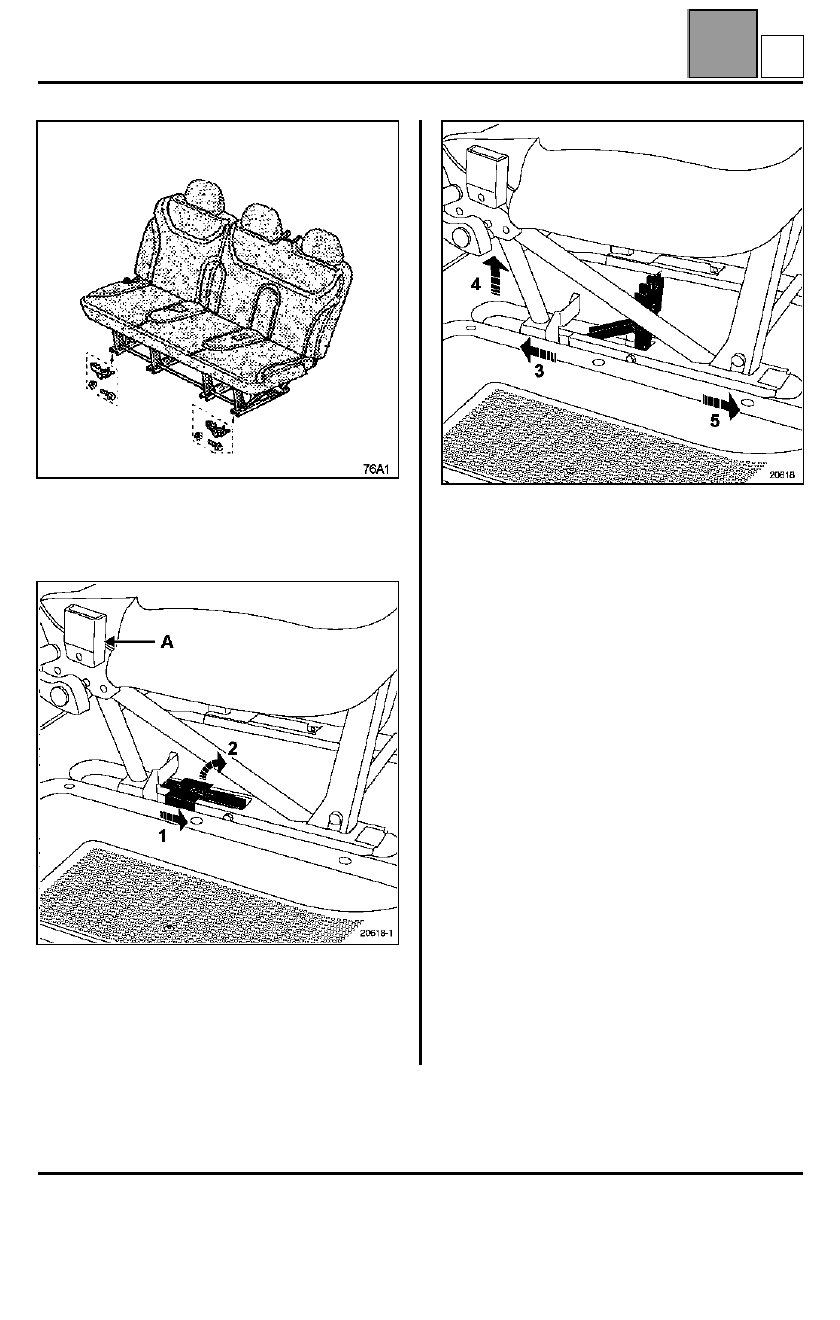

Banqueta completa

EXTRACCIÓN

Esta operación se efectúa con dos operarios.

Desbloquear los dos ganchos (A), después soltar los
cinturones de seguridad.

Desbloquear los dos cerrojos de fijación de la
banqueta (1) y después (2).

Hacer deslizar la banqueta hacia la parte trasera del
vehículo (3).

Levantar la banqueta en la parte trasera (4).

Hacer deslizar la banqueta hacia la parte delantera del
vehículo (5), después extraerla.

76-1

A

ARMADURAS Y DESLIZADERAS DE LOS ASIENTOS

TRASEROS

76

76-2

ARMADURAS Y DESLIZADERAS DE LOS ASIENTOS TRASEROS

Banqueta completa

REPOSICIÓN

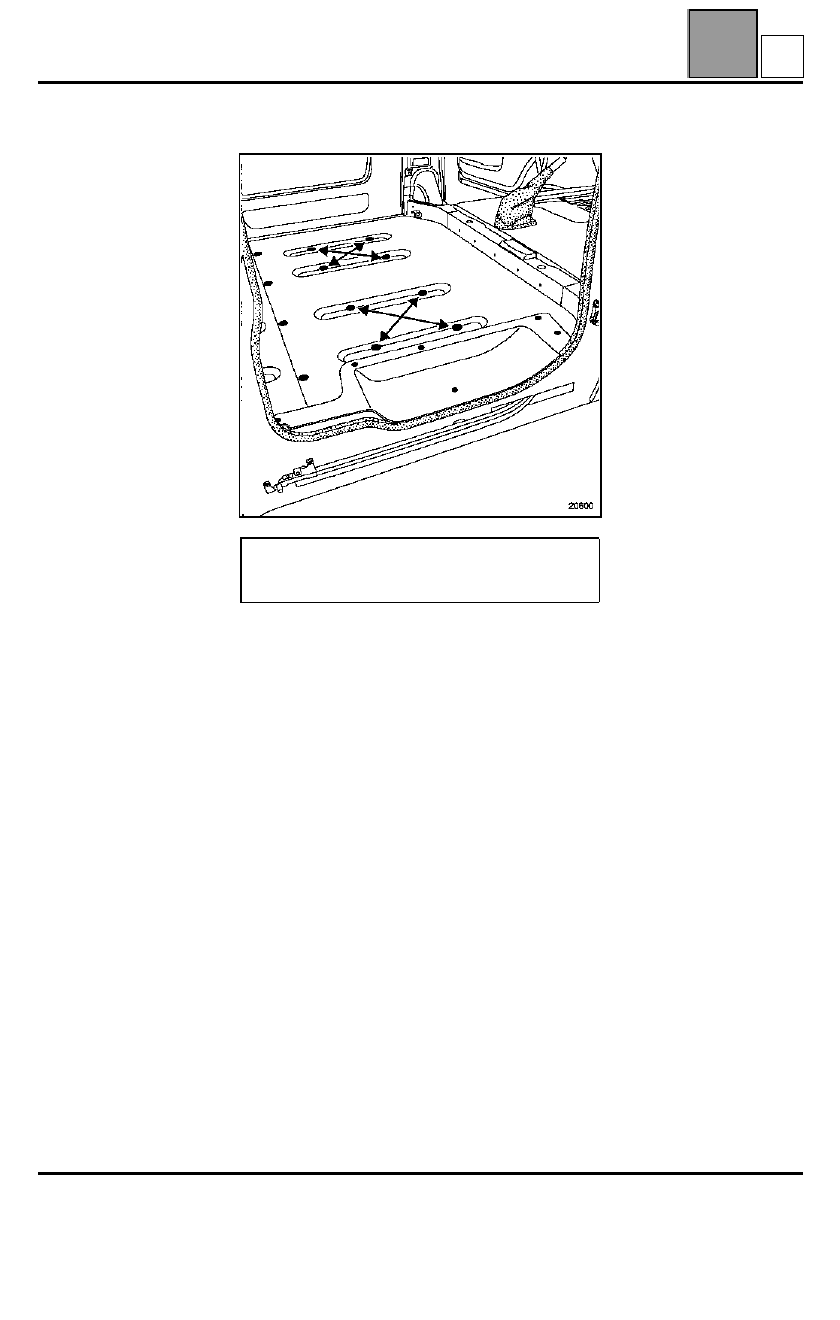

NOTA

: el método de extracción es idéntico para las

dos banquetas traseras.

IMPORTANTE

: antes de realizar el montaje,

controlar el apriete de los anclajes de la banqueta.
Par de apriete 4,4 daN.m.
