Renault Trafic II. Manual - parte 203

GUARNECIDO DE ABRIENTES LATERALES

Guarnecido de la puerta lateral deslizante

72

72-3

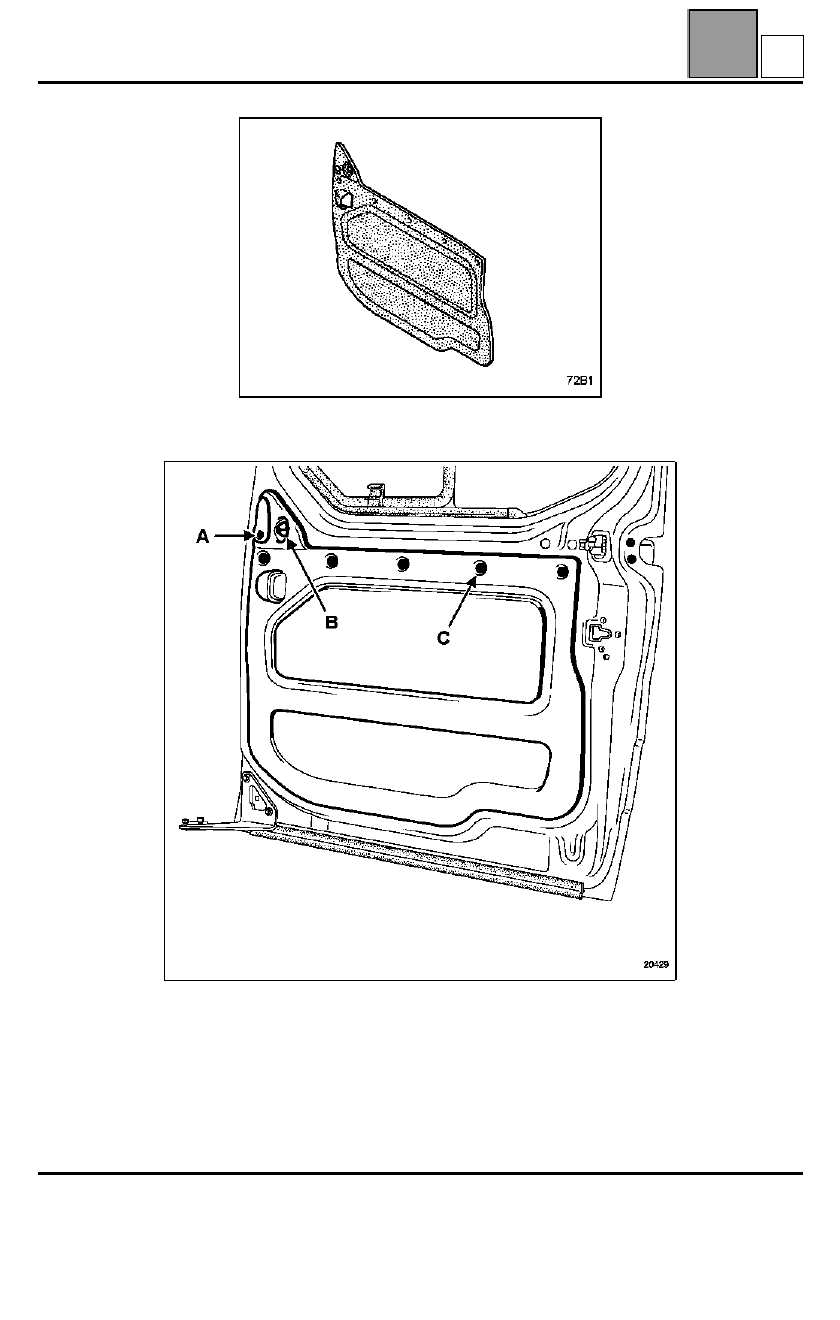

Guarnecido de la puerta lateral deslizante

  EXTRACCIÓN

Quitar el tornillo de fijación (A) y después el mando de apertura interior.

Mediante el útil Car. 1597 soltar:
– el botón de condenación interior (B),
– las cinco grapas (C) (la parte hembra permanece fijada en el cajón de la

puerta),

– el guarnecido de la puerta.

B

GUARNECIDO DE ABRIENTES NO LATERALES

Guarnecido de capot delantero

73

73-1

273

GUARNECIDO DE ABRIENTES NO LATERALES

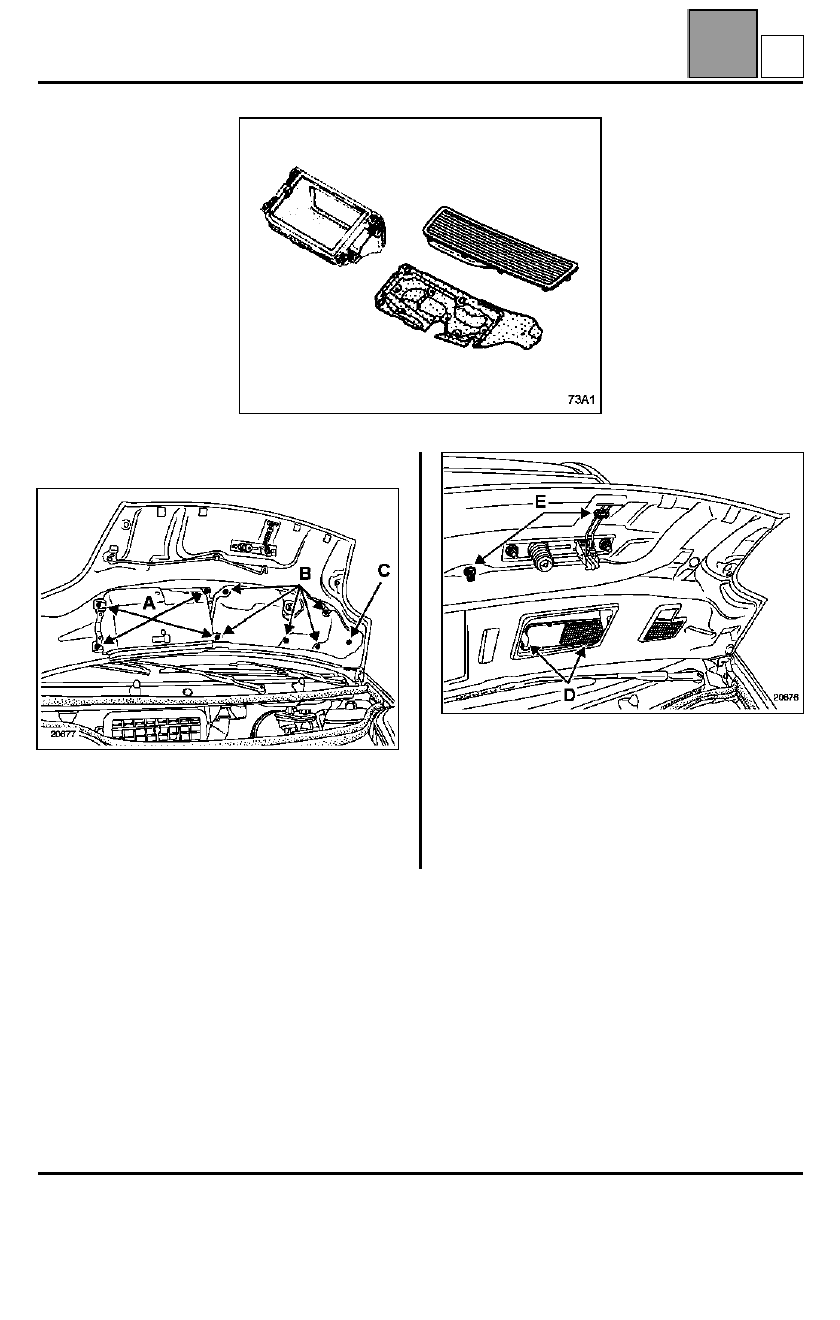

Guarnecido de capot delantero

EXTRACCIÓN

Extraer:
– los cuatro tornillos de fijación (A),
– los cinco tornillos de fijación (B) del guarnecido.

Con la pinza de desgrapar, extraer la grapa (C).

Soltar los dedos de sujeción (D), después sacar la
rejilla de aspiración.

NOTA

: cambiar las grapas de sujeción (E) al sustituir

el capot.

A

GUARNECIDO DE ABRIENTES NO LATERALES

Guarnecido del portón

73

73-2

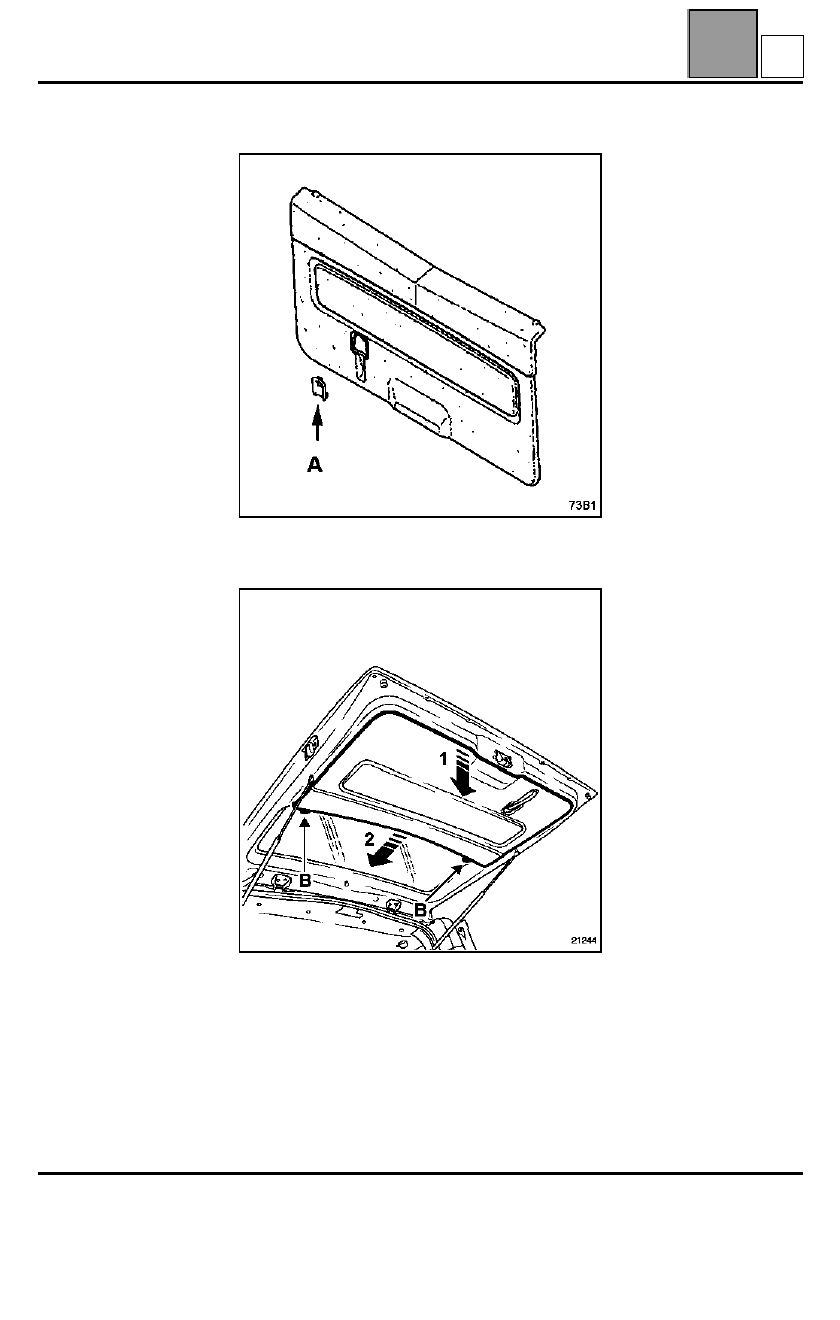

Guarnecido del portón

EXTRACCIÓN

Mediante el útil Car. 1597 soltar el embellecedor (A)
de la correa de tiro.

Desconectar los dos conectores (B) del cableado de
deshielo.

Soltar el guarnecido en (1), después en (2).

B

ARMADURAS Y DESLIZADERAS DE ASIENTOS

DELANTEROS

75

175

ARMADURAS Y DESLIZADERAS DE ASIENTOS DELANTEROS

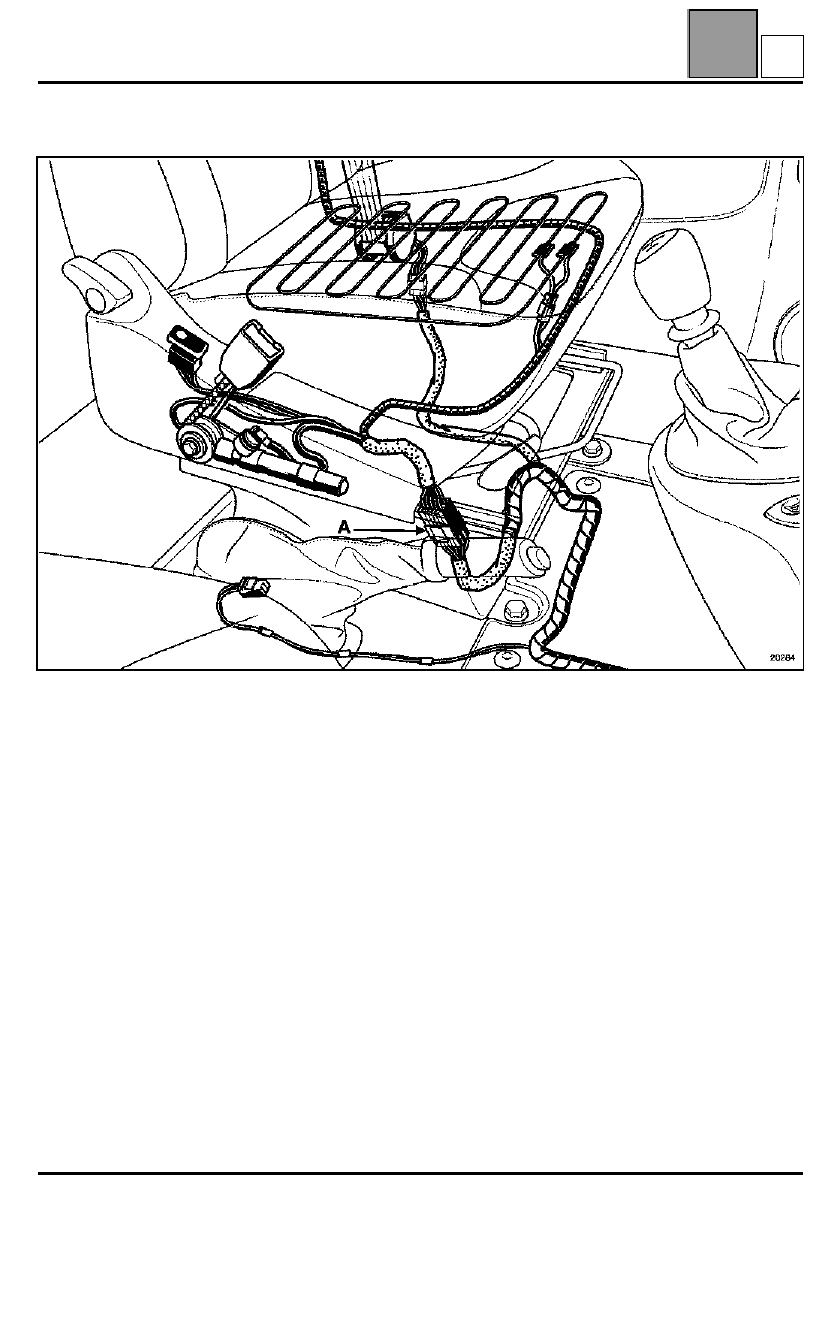

Asiento completo

EXTRACCIÓN

Desconectar el conector (A) fijado en el sistema de elevación del asiento.

75-1

A
