PROTECCIONES EXTERIORES

Bandas de protección lateral

55-6

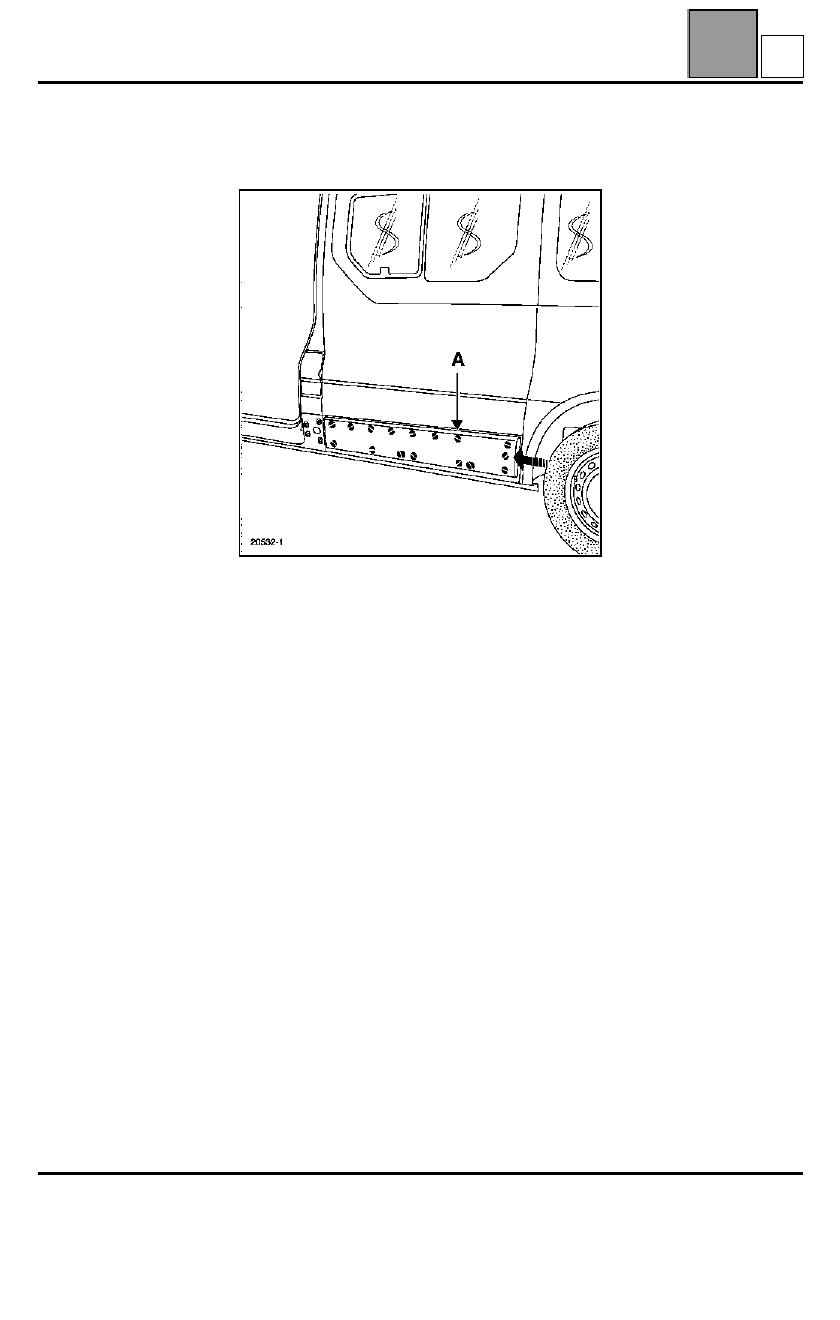

Banda del panel lateral

Tras haber extraído la banda de pie de cabina,

Hacer deslizar la banda hacia la parte delantera del
vehículo.

Atención

: las grapas de indexado (A) no se pueden

extraer sin que se deterioren, por lo que será
necesario sustituirlas sistemáticamente cuando se
hayan quitado (ejemplo: enderezado de un panel).

20532-1

PROTECCIONES EXTERIORES

Paragolpes trasero

55-7

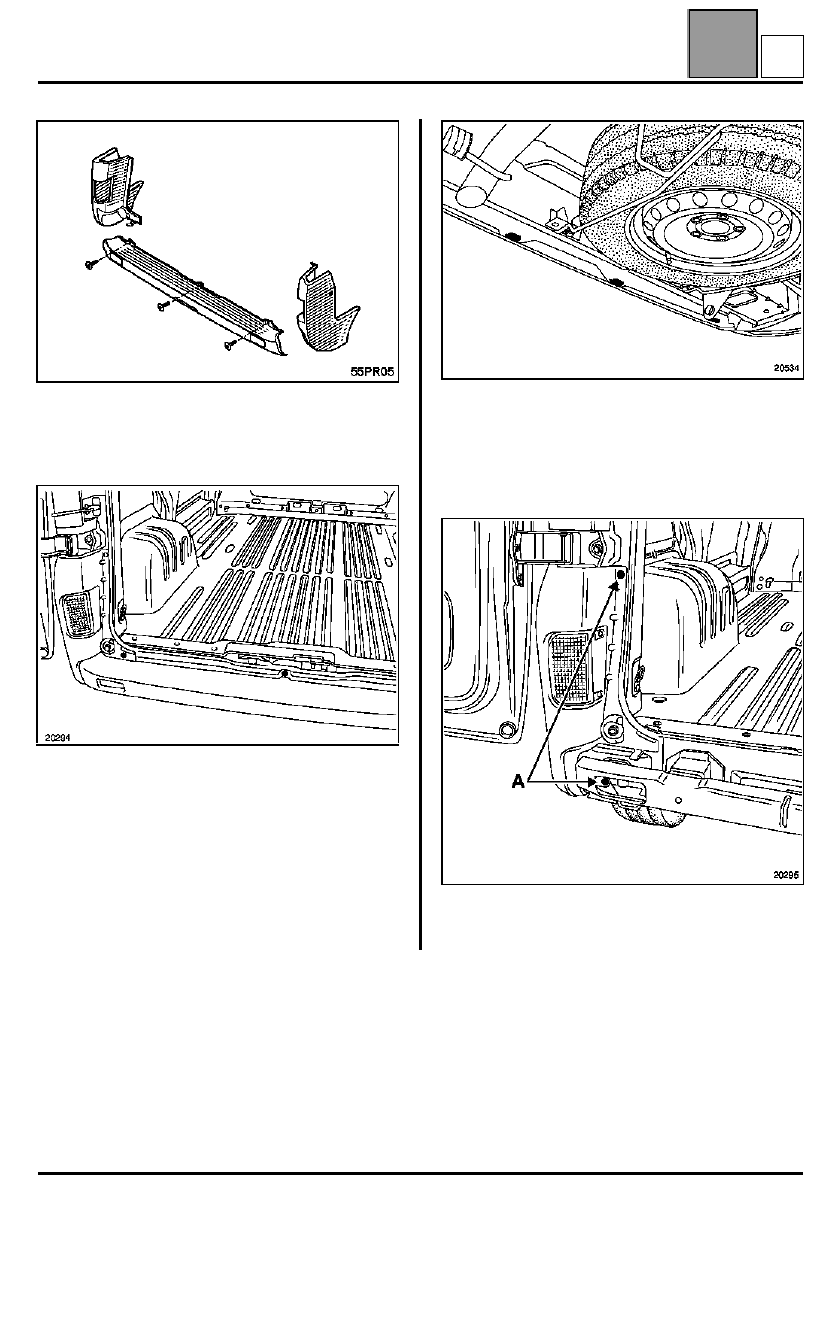

Paragolpes trasero

EXTRACCIÓN

Paragolpes trasero parte central

Quitar los tres tornillos de fijación superior.

Soltar las fijaciones interiores.

Paragolpes trasero parte lateral

Tras haber extraído los pilotos traseros,

extraer:
– los tornillos (A),

55PR05

20294

20534

20295

PROTECCIONES EXTERIORES

Paragolpes trasero

55-8

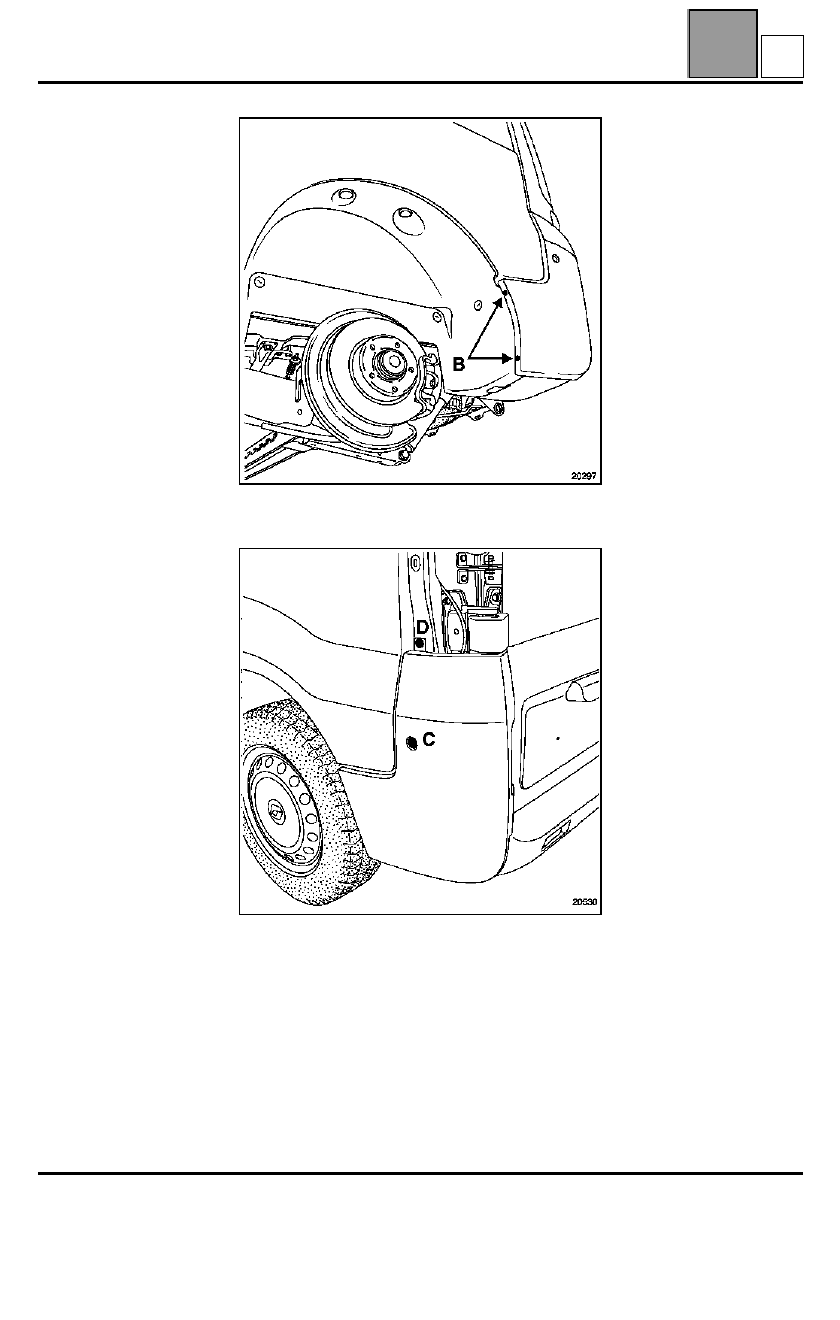

– los tornillos (B),

– el tornillo (C).

Soltar la grapa (D).

PROTECCIONES EXTERIORES

Carenado bajo el motor

55-9

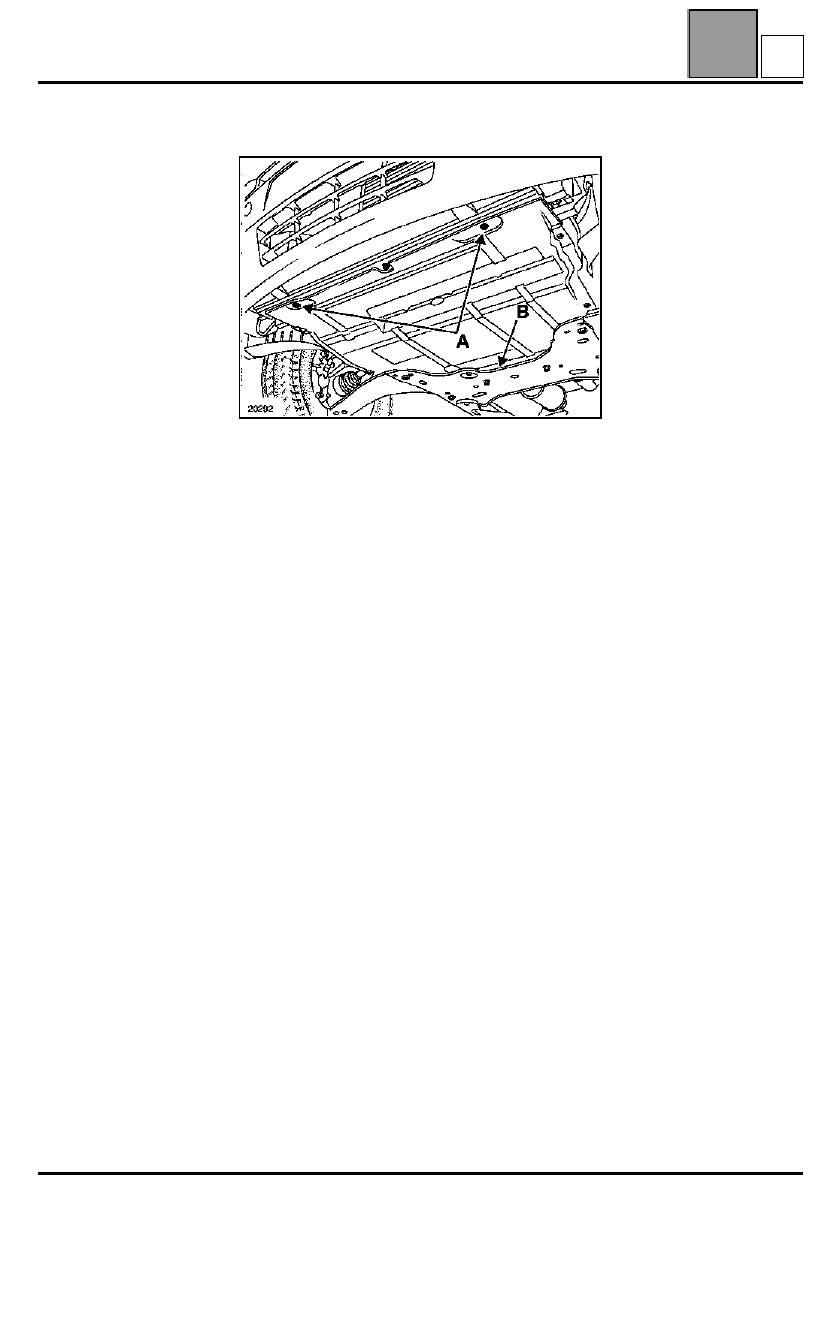

Carenado bajo el motor

EXTRACCIÓN

Quitar los tornillos (A) y deslizar el esquí hacia la parte
delantera del vehículo.

REPOSICIÓN

Posicionar la patilla de sujeción (B) sobre la cuna y
después proceder en el sentido inverso de la
extracción.

20292
