CRISTALES

Parabrisas

54

154

CRISTALES

Parabrisas

PREPARACIÓN ANTES DEL RECORTE

Antes de recortar el parabrisas, utilizando el hilo
trenzado, será necesario extraer:
– las rejillas de alero,
– los guarnecidos del montante del parabrisas,
– los quitasoles.

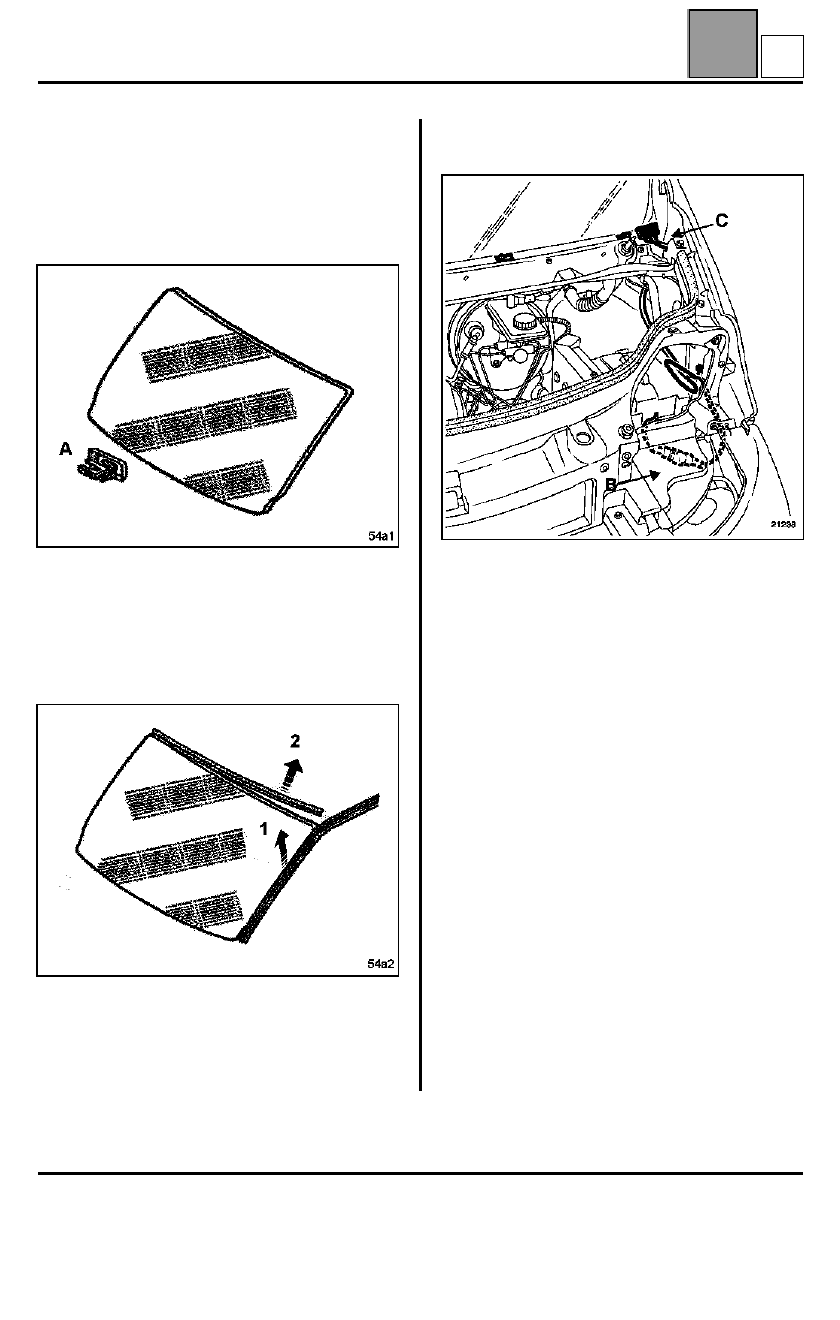

IMPORTANTE:

es imperativo sustituir las cinco calas

de sujeción (A) del parabrisas tras cada extracción de
éste.

EXTRACCIÓN

Extraer las juntas laterales (1) y superiores (2).

Mediante calas de fabricación local de un espesor de
3 cm

 aproximadamente, mantener ligeramente

separado el guarnecido del techo.

PARTICULARIDAD PARA LOS VEHÍCULOS
EQUIPADOS CON UN PARABRISAS TÉRMICO

Desconectar el conector (B), éste está fijado en el
cajetín de interconexión del motor y después sacar el
cableado de deshielo (C).

54-1

A

CRISTALES

Parabrisas

54

54-2

Proteger: (cinta de protección 77 11 171 708)
– la parte superior de las aletas delanteras (D),
– el cerco del parabrisas.

Mediante la aguja pasa-cables, perforar el cordón de cola en ( E).

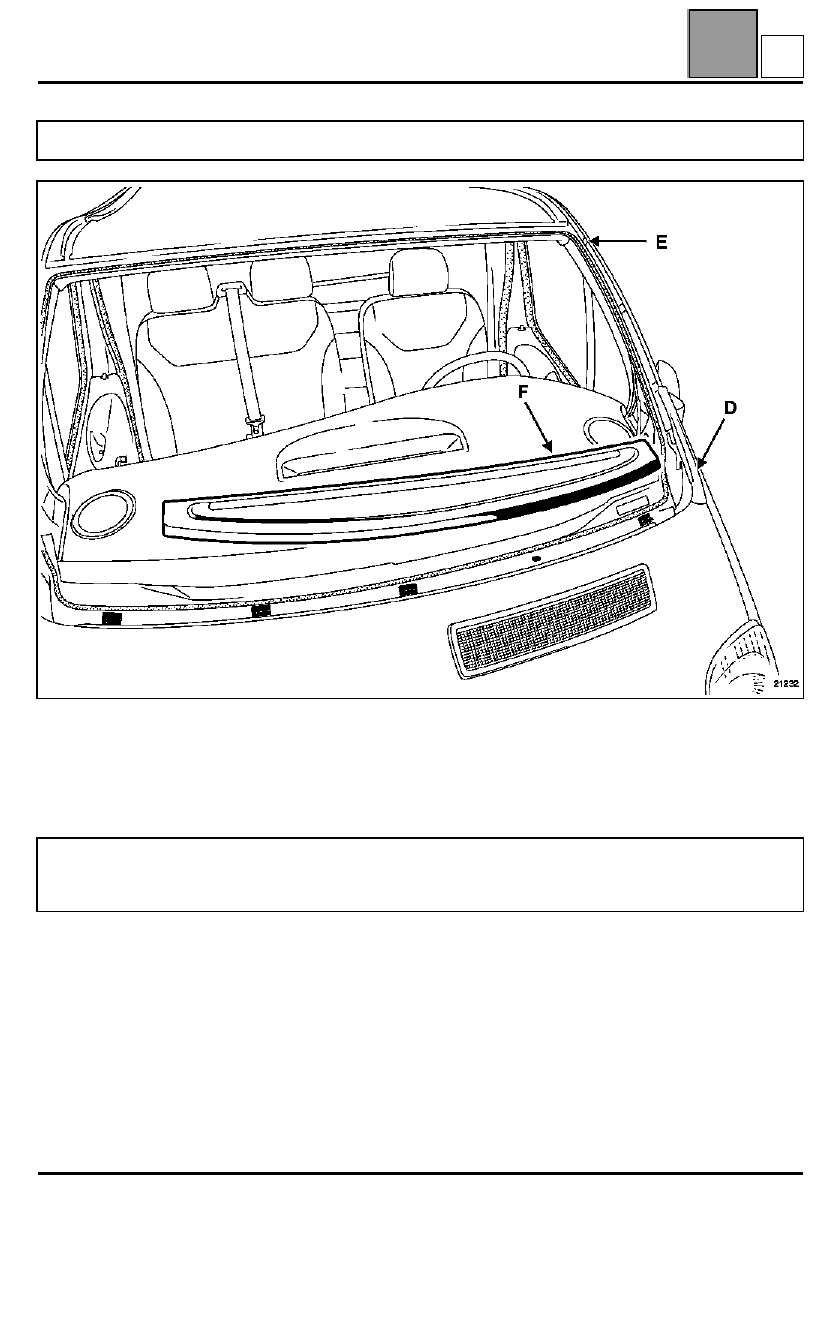

ATENCIÓN:

no hay protector del tablero de bordo específico para este vehículo.

IMPORTANTE:

se recomienda utilizar el protector del tablero de bordo (F) Car. 1482 (Clio), para proteger los

dos extremos del tablero de bordo al efectuar el recorte del parabrisas utilizando el hilo trenzado.
Hacen falta dos operarios para realizar esta operación.

A

CRISTALES

Parabrisas

54

54-3

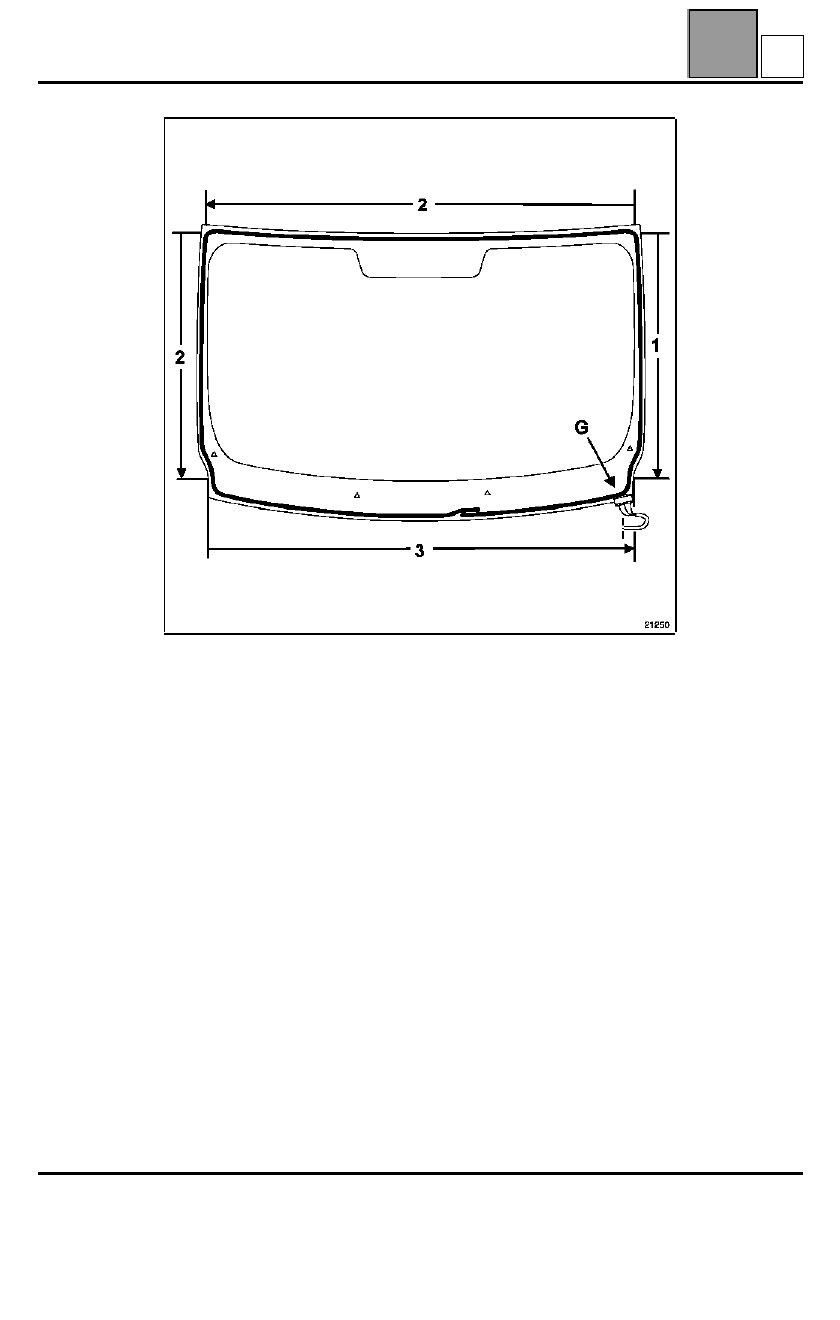

Cortar el cordón de cola:
– (zona 1) hacia abajo hasta la esquina inferior izquierda,
– (zona 2) reanudar en el sentido opuesto hasta la esquina inferior derecha,
– (zona 3) con un movimiento de vaivén en los ángulos inferiores, teniendo la precaución de

no deteriorar el cableado de deshielo (G).

A

CRISTALES

Parabrisas

54

54-4

REPOSICIÓN

Para la preparación de las
superficies y el pegado, consultar la
nota técnica 560A

.

Clipsar las cinco calas de sujeción
(H) en el vano (hay cinco orificios
oblongos previstos a tal efecto).

Calzar el embellecedor superior (I)
en el parabrisas.

Respetar el recorrido y el tamaño
del cordón de cola.
Pegar el cristal (dos operarios).
Repartir los juegos de aspecto
laterales.

A
