MECANISMOS DE ABRIENTES LATERALES

Cerradura de la puerta delantera

51

151

MECANISMOS DE ABRIENTES LATERALES

Cerradura de la puerta delantera

EXTRACCIÓN

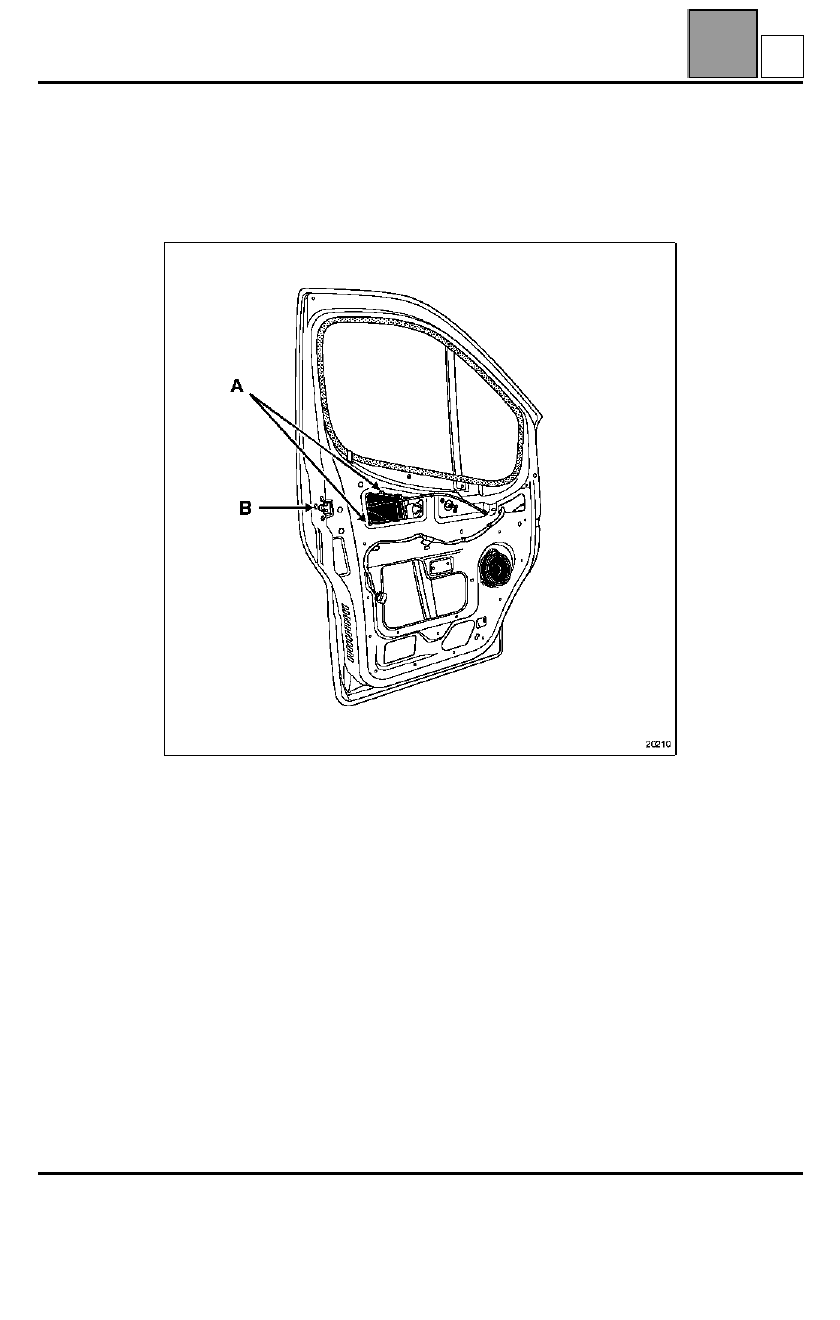

Colocar el cristal deslizante en posición alta.

Extraer:
– el guarnecido de la puerta (capítulo 71-A),

– la tapa de inviolabilidad (A),
– los tres tornillos de fijación de la cerradura (B).

51-1

A

MECANISMOS DE ABRIENTES LATERALES

Cerradura de la puerta delantera

51

51-2

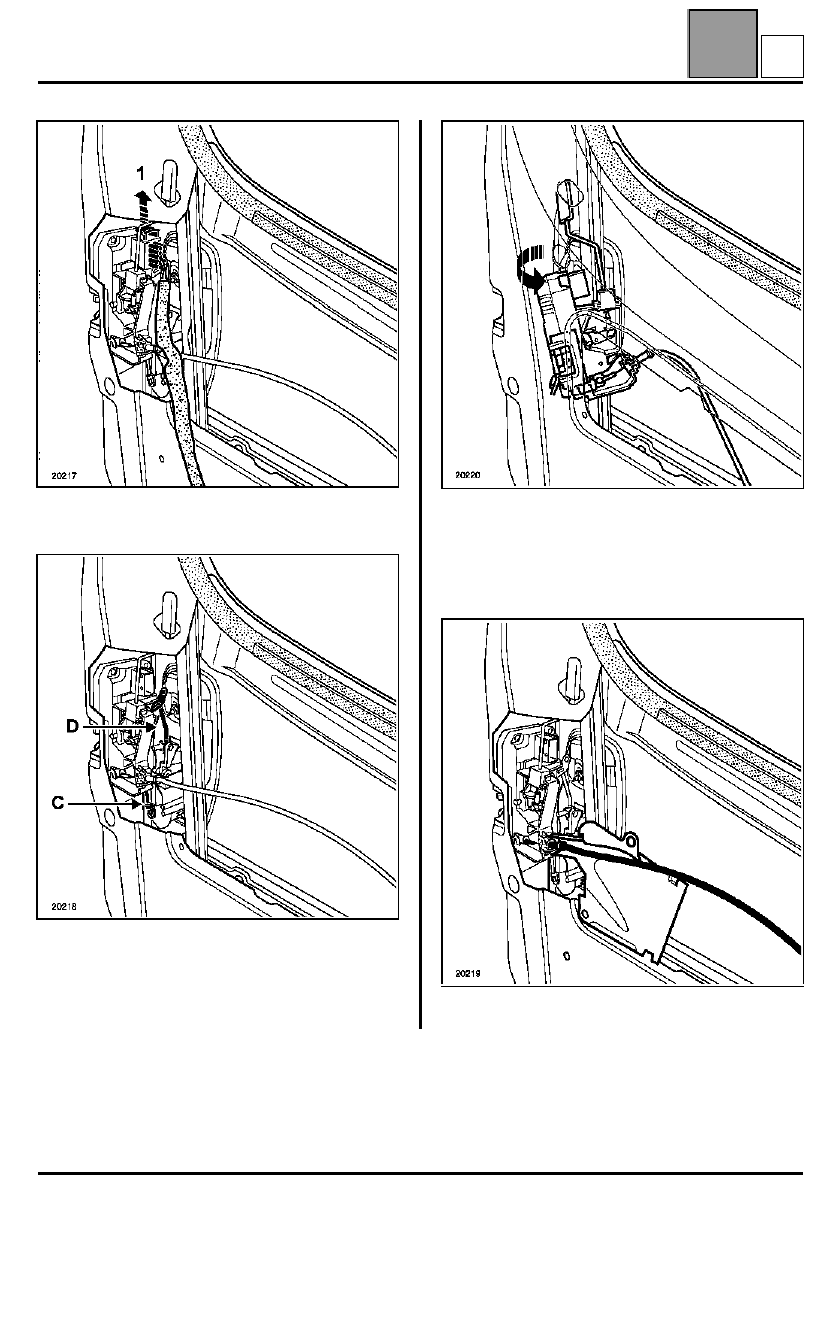

Desconectar el conector (1).

Extraer:
– la varilla del mando del bombín (C),
– la varilla del mando de apertura exterior (D).

Liberar la cerradura.

REPOSICIÓN

Montar la tapa de inviolabilidad en su lugar.

A

MECANISMOS DE ABRIENTES LATERALES

Bombín de la puerta delantera

51

51-3

Bombín de la puerta delantera

EXTRACCIÓN

Colocar el cristal deslizante en posición alta.

Extraer:
– el guarnecido de la puerta (capítulo 71-A),

– la tapa de inviolabilidad (A),
– los tres tornillos de fijación de la cerradura (B).

B

MECANISMOS DE ABRIENTES LATERALES

Bombín de la puerta delantera

51

51-4

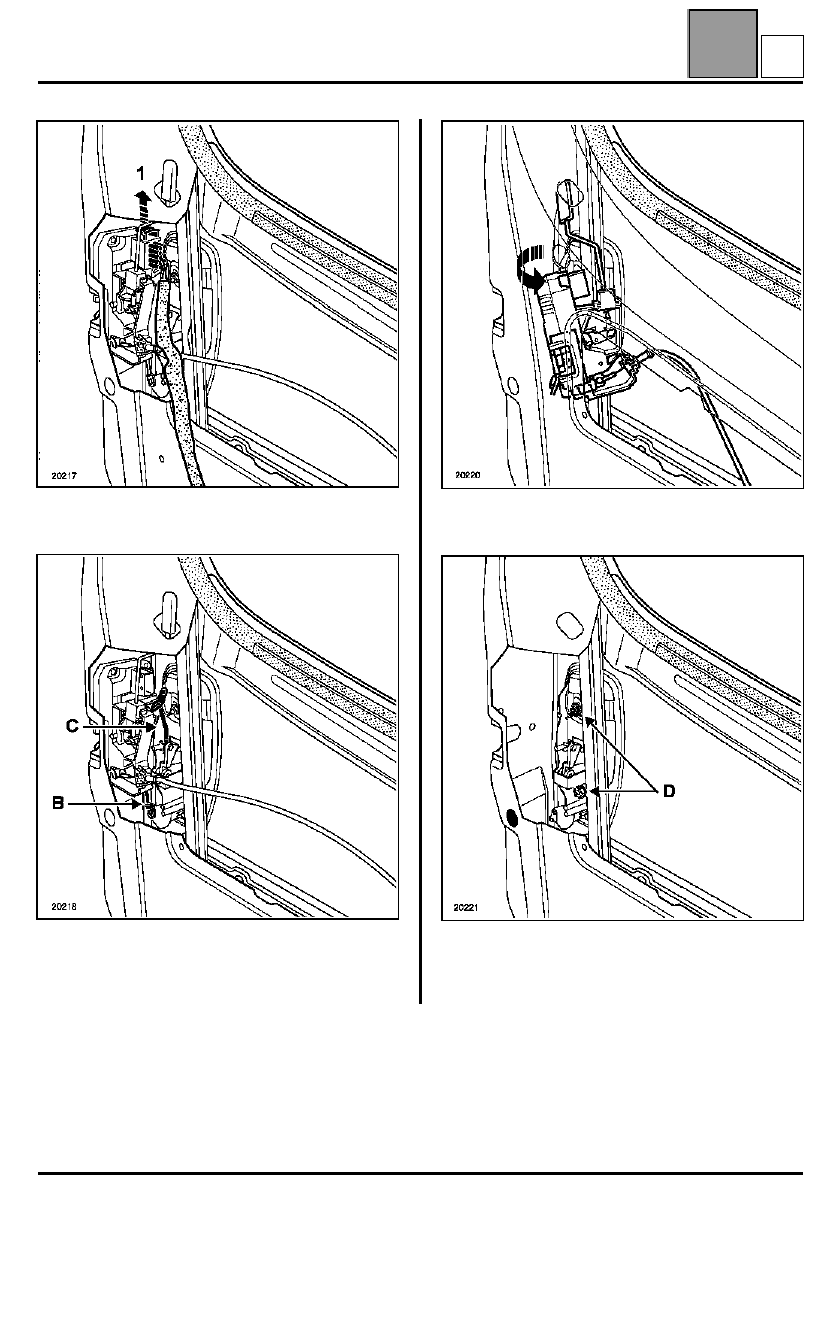

Desconectar el conector (1).

Extraer:
– la varilla del mando del bombín (B),
– la varilla del mando de apertura exterior (C),

– la cerradura,

– las dos tuercas (M6 cabeza de 10) (D) y después

sujetar la platina de soporte del bombín.
