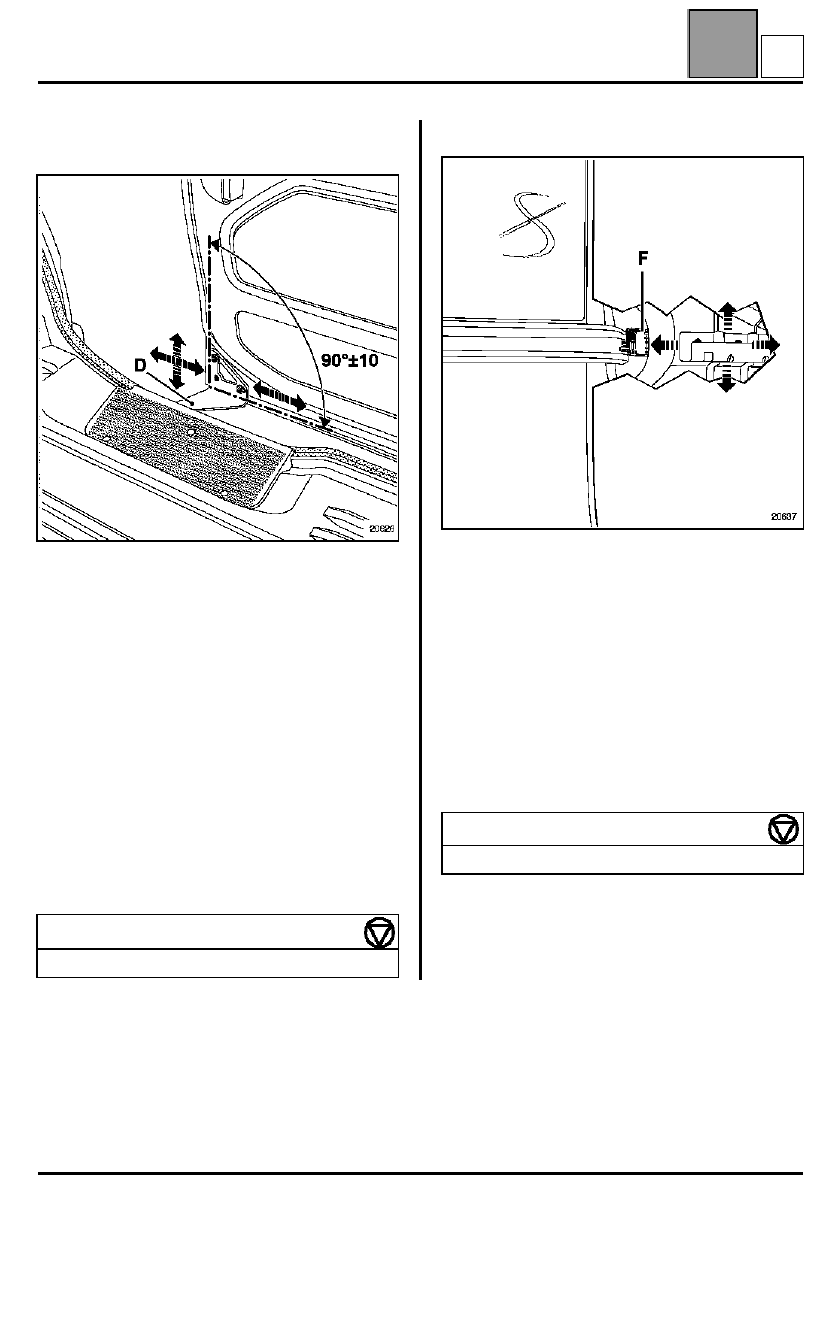

1 Reglaje en altura de la parte delantera de la

puerta

IMPORTANTE

: al apretarlo una vez posicionado, el

rodillo del brazo inferior debe estar perpendicular a su
raíl de guiado para evitar cualquier tensión. Comenzar
siempre por la tuerca y el tornillo inferiores para evitar
que haya pivotamiento.

RECUERDE

: el reglaje se efectúa sin la goma del

marco de la puerta, para evitar las tensiones durante
el cierre.

Asegurar el alineamiento de las aristas y el hueco de
las zonas 1 y 3 (ver dibujo zona de reglaje en la
introducción) por los tornillos y la tuerca del brazo
inferior (D).

Preapretar los dos tornillos interiores y apretar, una
vez posicionado, desde el exterior por la tuerca de
fijación del brazo.

2  Reglaje en altura de la parte trasera de la puerta

Asegurar el alineamiento de las aristas y el hueco de
las zonas 4 y 6 (ver introducción) por los tornillos del
carro central (F).

Esta operación requiere la ayuda de un segundo
operario, al ser los tornillos accesibles únicamente
desde el interior del vehículo.

Apretar, una vez posicionado.

NOTA

: el reglaje de los huecos de las zonas 2 y 5

puede realizarse durante esta operación pero deberá
rematarse en la operación 6.

PAR DE APRIETE (en daN.m)

Brazo inferior

2,1

PAR DE APRIETE (en daN.m)

Carro central

2,1

E

ABRIENTES LATERALES

Puerta lateral deslizante

47

A

ABRIENTES LATERALES

Puerta lateral deslizante

47

47-16

3  Reglaje del enrasado en la parte trasera de la

puerta

IMPORTANTE

: para facilitar el montaje en fábrica, la

placa del resbalón está remachada y es, por lo tanto,
fija.

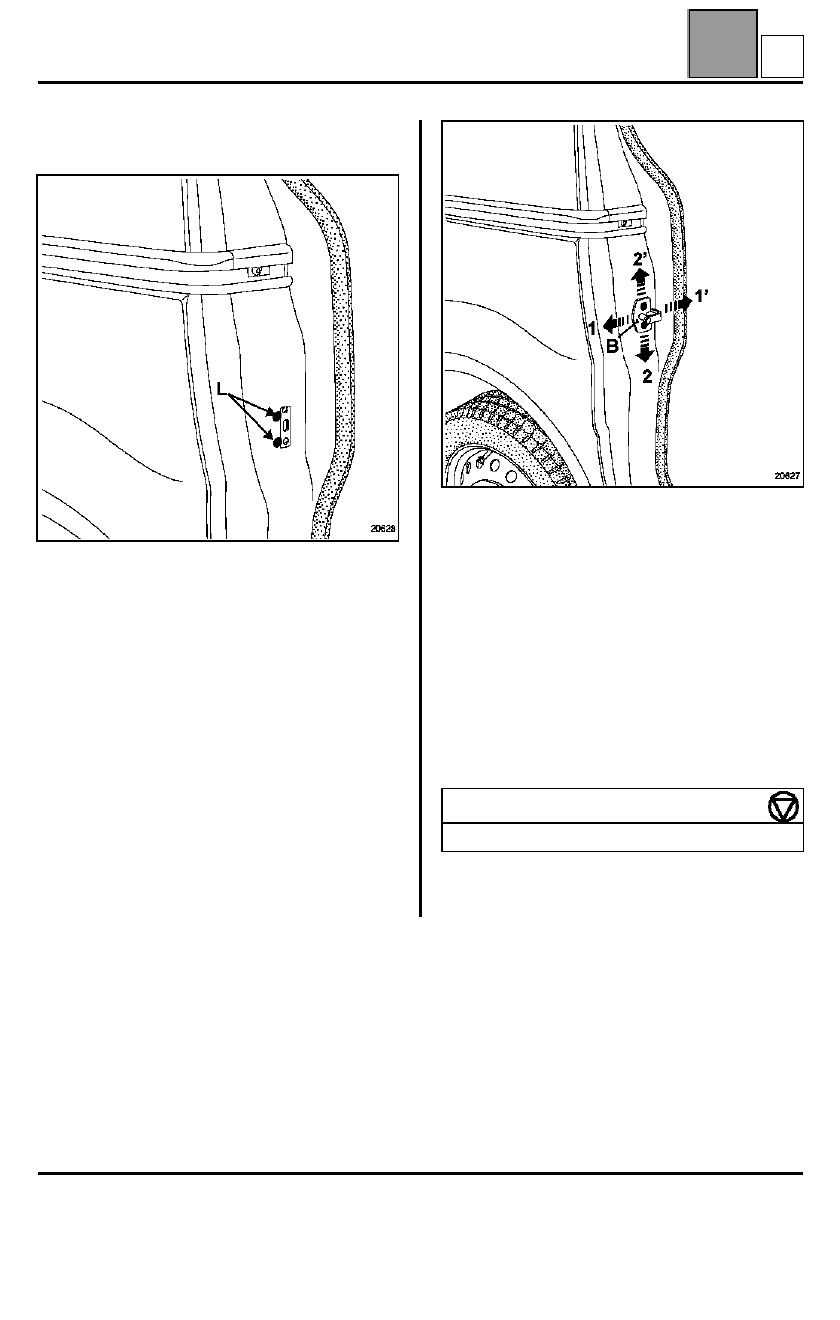

Para permitir el reglaje del resbalón, será necesario
taladrar los remaches de indexado (L).

ATENCIÓN

: durante esta operación, los clavos de los

remaches caen dentro del pie y se corre el riesgo de
provocar ruidos o corrosión. Por ello se recomienda,
ya sea extraer el guarnecido interior, o bien efectuar
una inyección de cuerpos huecos.

Asegurar el enrasado de la zona 5 (ver introducción)
por los tornillos del resbalón (B).

Posicionar:
– la goma del marco de la puerta,
– el resbalón (B) en el vehículo aproximando los

tornillos sin apretar.

Cerrar la puerta.

Controlar y reglar el enrasado en el sentido de las
flechas 1 y 1’.

Apretar, una vez posicionado.

NOTA

: el reglaje en el sentido de las flechas 2 y 2’

permite evitar el talonado vertical de la cerradura.

PAR DE APRIETE (en daN.m)

Resbalón

2,1

E

ABRIENTES LATERALES

Puerta lateral deslizante

47

A

ABRIENTES LATERALES

Puerta lateral deslizante

47

47-17

4   Reglaje del enrasado en la parte superior trasera

de la puerta

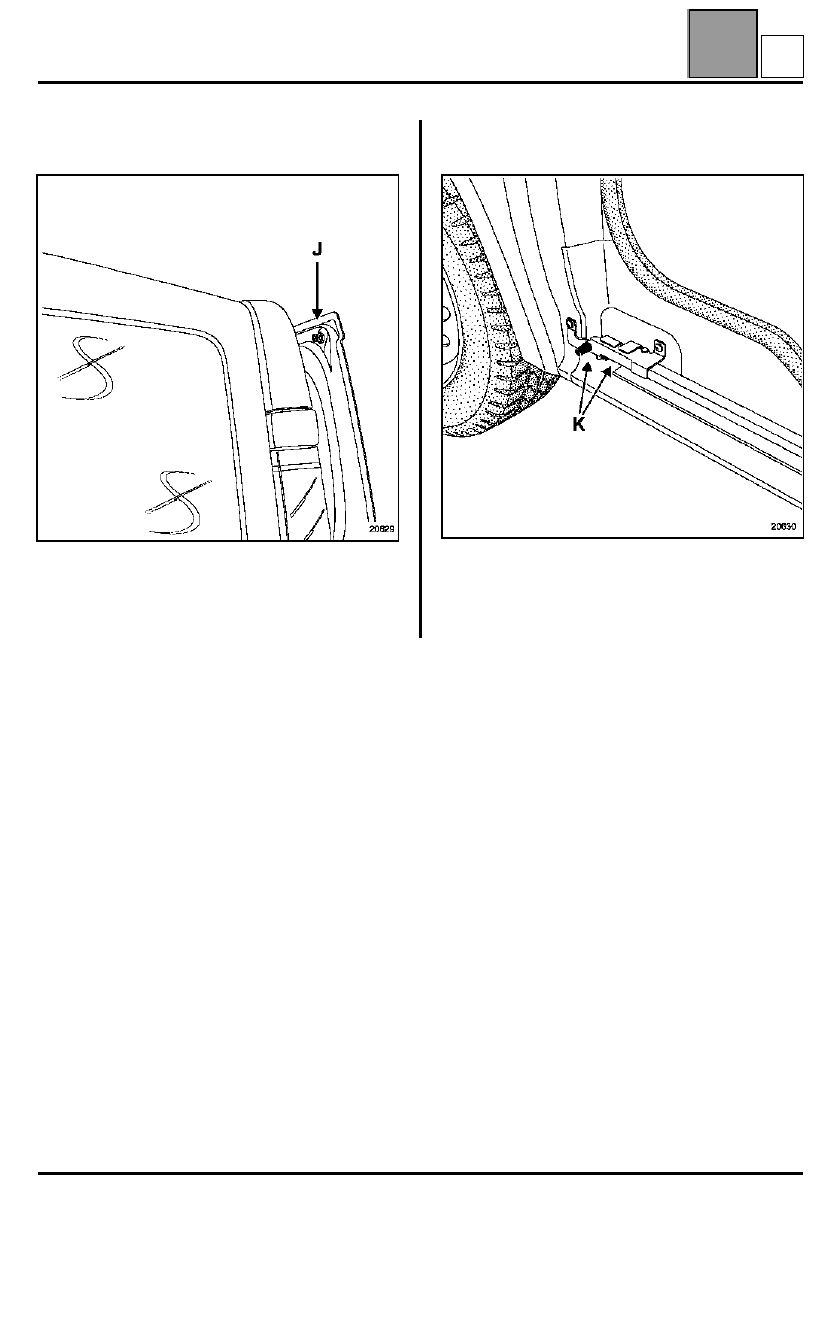

Asegurar el enrasado de la zona 4 (ver introducción)
por el tope regulable (J).

5  Reglaje del enrasado en la parte inferior trasera

de la puerta

No hay reglaje preciso de la puerta en esta etapa, este
reglaje se debe efectuar en las operaciones 3 y 4.

Controlar la presencia de dos topes (K) del raíl inferior.

E

ABRIENTES LATERALES

Puerta lateral deslizante

47

A

ABRIENTES LATERALES

Puerta lateral deslizante

47

47-18

6  Reglaje del centrado adelante - atrás

NOTA

: esta operación remata los reglajes de

enrasado 3, 4 y 5 realizados anteriormente.
No es necesaria si se respetan las condiciones
indicadas a continuación, no obstante, se recomienda
verificarlos.

IMPORTANTE:

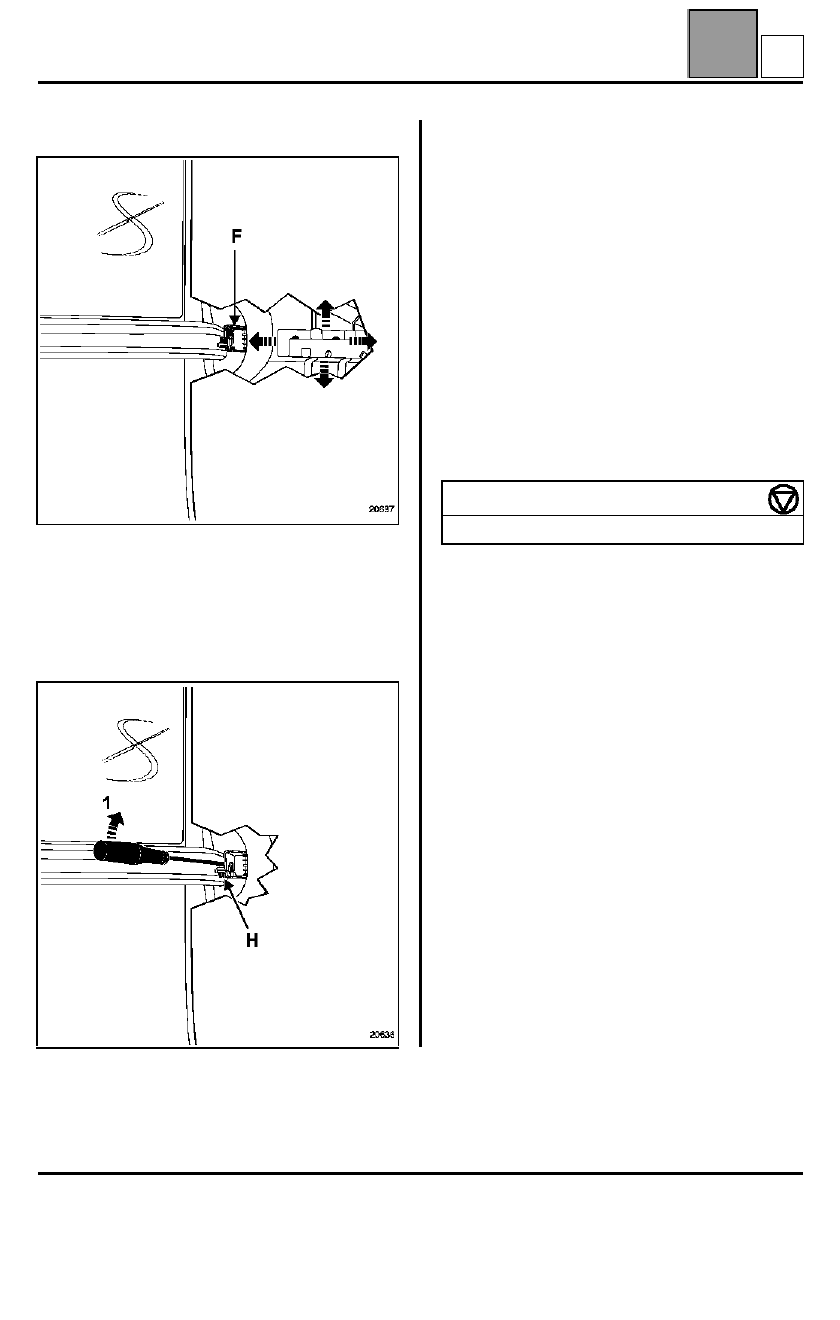

Antes de bloquear definitivamente el carro en posición,
es imperativo asegurarse de que el rodillo (H) de
sujeción del carro central (F) esté bien apoyado en el
raíl. Esto evitará el talonado horizontal de la cerradura
central al abrir o al cerrar el abriente.

Para ello, durante la operación de apriete, insertar un
destornillador entre el raíl y el carro haciendo palanca
(flecha 1) para garantizar el contacto con el rodillo.

Para esta operación, se necesitará una segunda
persona para apretar desde el interior.

Asegurar el alineamiento de las aristas y el hueco de
las zonas 2 y 5 (ver introducción) por los tornillos del
carro central (F).

Apretar, una vez posicionado.

PAR DE APRIETE (en daN.m)

Carro central

2,1
