ESTRUCTURA SUPERIOR TRASERA
Panel lateral trasero parte trasera
44
A
ESTRUCTURA SUPERIOR TRASERA
Panel lateral trasero parte trasera
44
44-8
Panel lateral trasero parte trasera
La sustitución de esta pieza es una operación de base
para una colisión lateral.
En todos los casos, será necesario solicitar como
suplemento el inserto hinchable situado en la parte
inferior trasera.

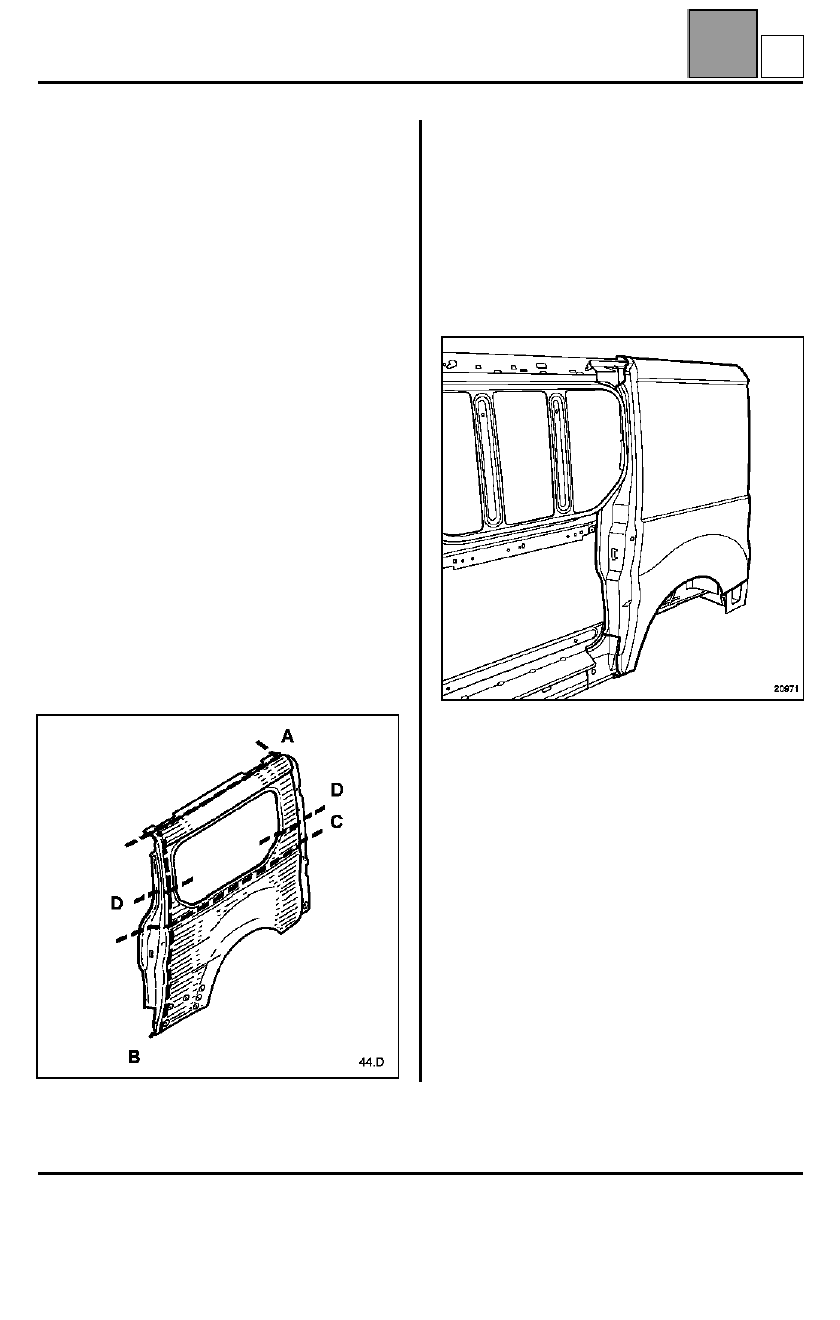

Esta operación se efectúa según varias posibilidades
(consultar método siguiente):
– completa (complementaria al techo y al panel lateral
trasero parte delantera),

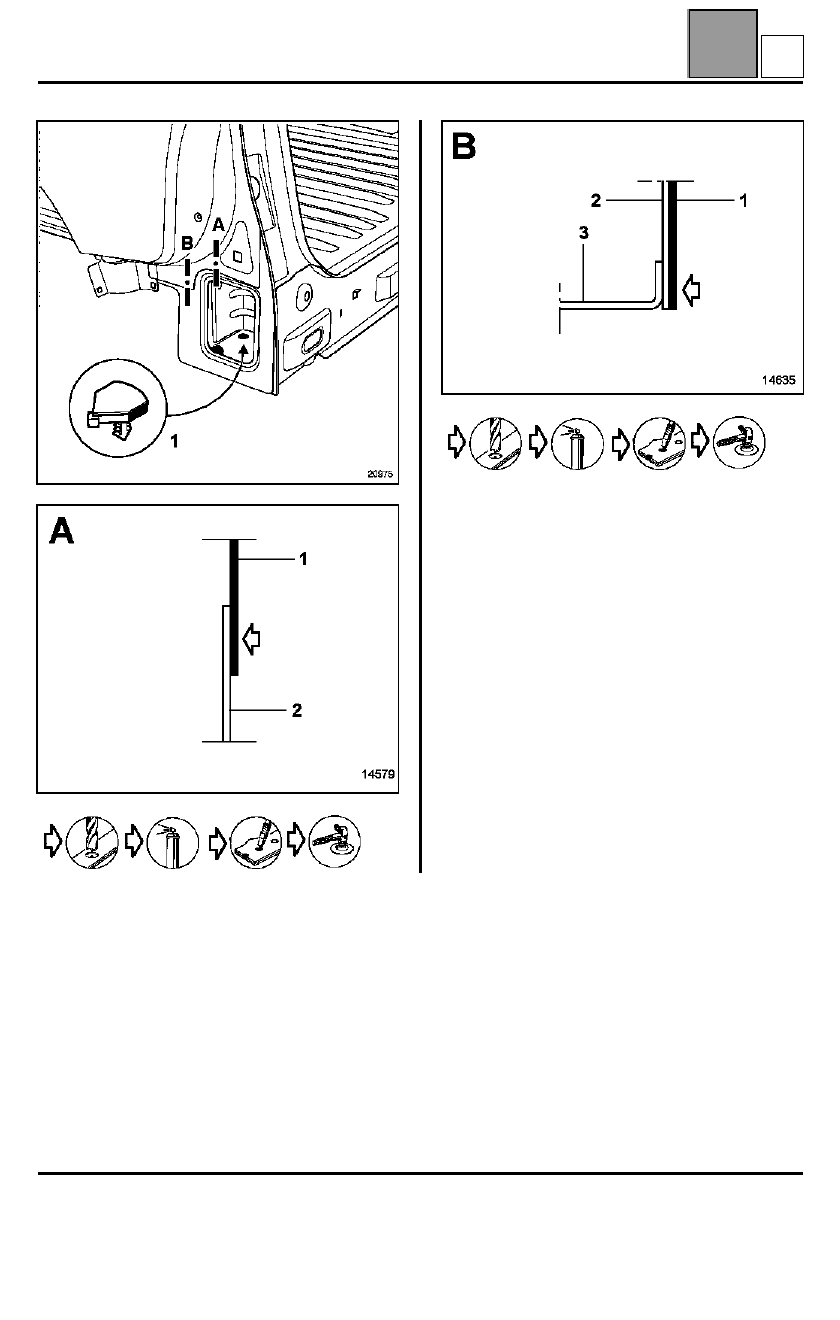

– parcial lateral según el corte B,
– parcial superior según el corte A,

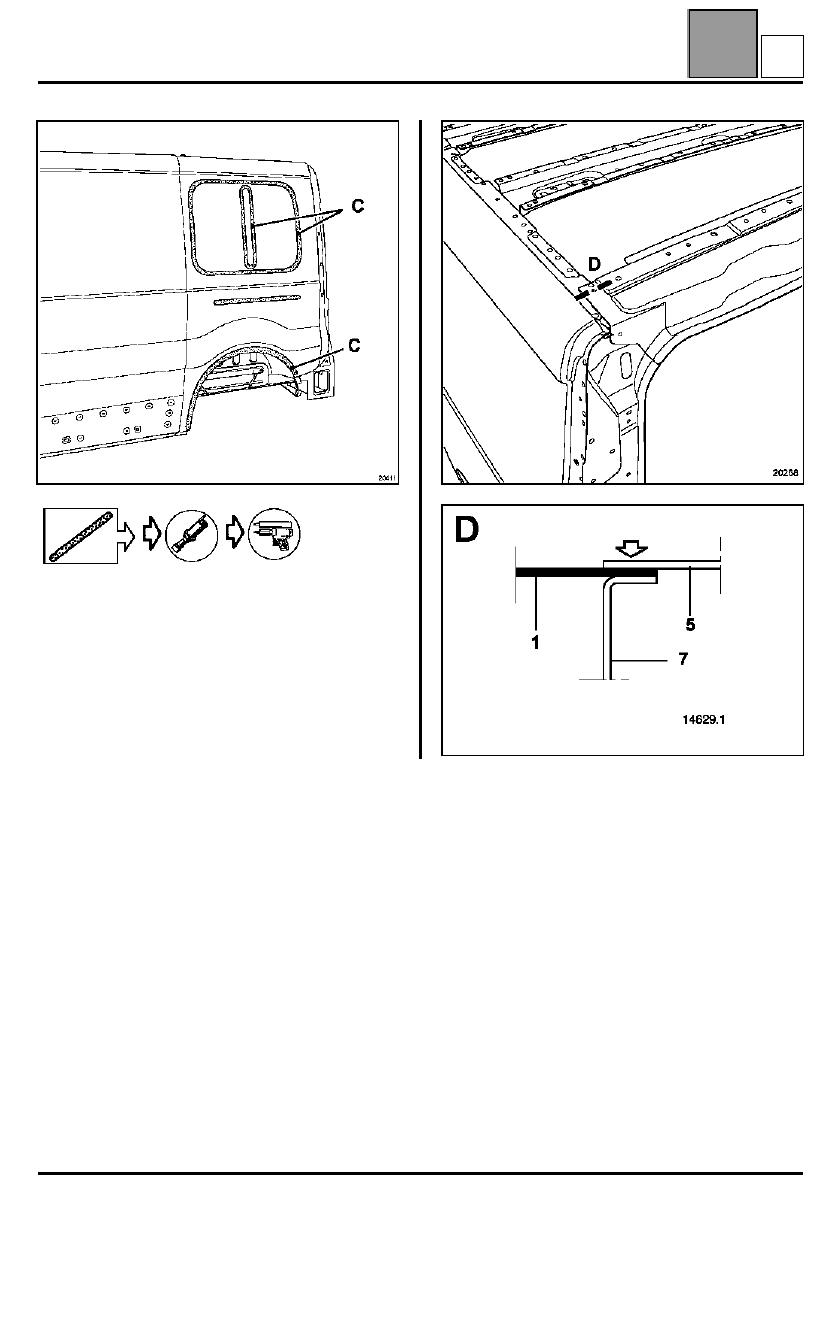

– parcial bajo el raíl según el corte C,
– parcial específica del panel acristalado según los
cortes D.
En el método descrito a continuación, sólo
encontrarán las descripciones y las uniones
específicas a la pieza concernida.
Para las partes pegadas, será necesario utilizar una
masilla de calado tipo M.J.Pro (referencia:
77 11 172 676
).
Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).
COMPOSICIÓN DE LA PIEZA DE RECAMBIO
Pieza suministrada sola.
PIEZAS CONCERNIDAS (espesor en mm):
1
Panel lateral trasero parte trasera
0,8
2
Forro de panel lateral trasero
0,7
3
Piso
0,8
4
Panel lateral trasero parte delantera
0,8
5
Travesaño trasero del techo
1
6
Refuerzos de fijación del raíl
1,2
7
Forro de viga trasera
0,8

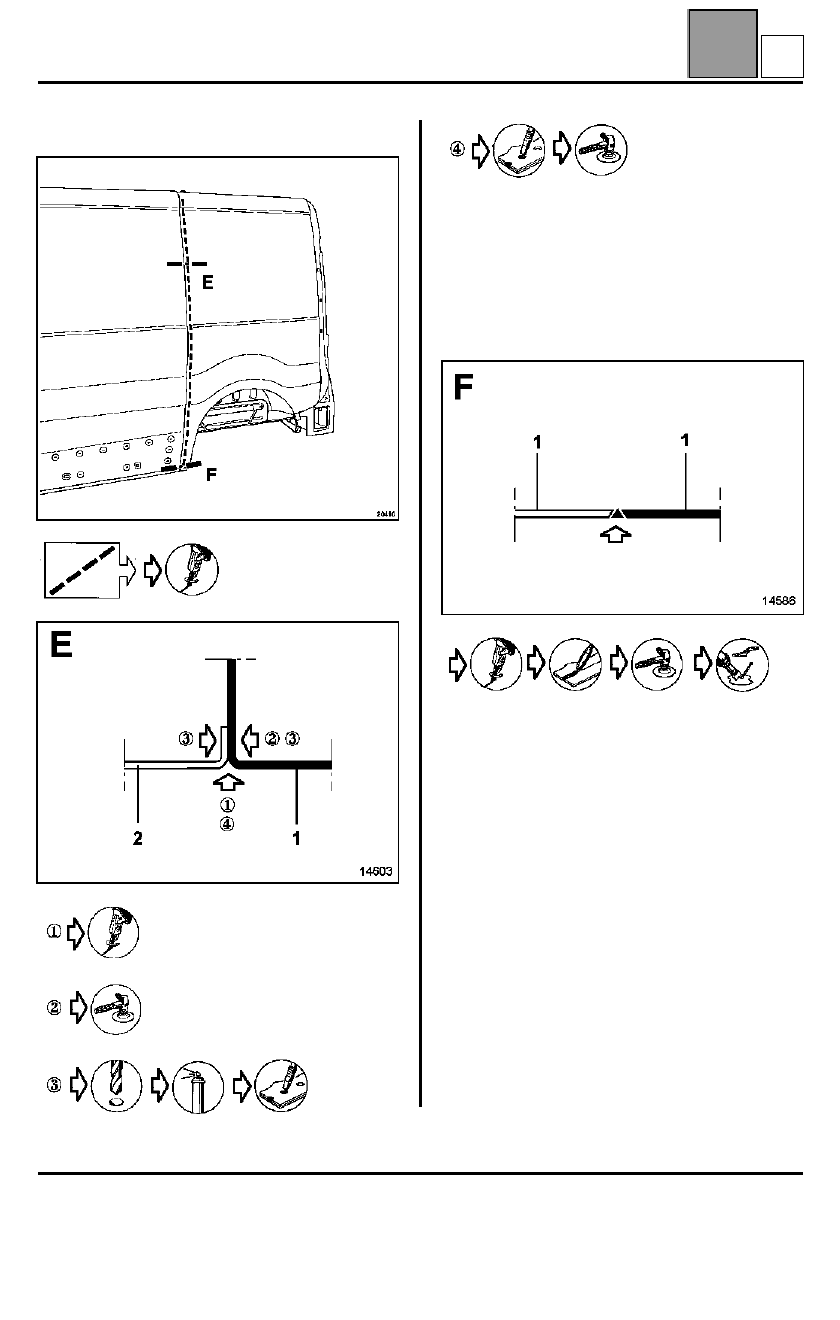

Sustitución completa
NOTA
: la sustitución completa del elemento es
complementaria a la del panel lateral trasero parte
delantera debido a la concepción del vehículo.
D
