ESTRUCTURA SUPERIOR DELANTERA

Paso de rueda delantero parte delantera

42

A

ESTRUCTURA SUPERIOR DELANTERA

Paso de rueda delantero parte delantera

42

42-16

Paso de rueda delantero parte delantera

La sustitución de esta pieza es una operación
complementaria a la sustitución del costado de alero
para una colisión lateral delantera o ligada a la
sustitución del larguero delantero parcial para una
colisión delantera.

Esta operación se efectúa según varias posibilidades
(consultar método siguiente):
– completa,
– parcial lado derecho (según el grado del choque).

NOTA

: no hay especificidad de método para esta

operación, todas las uniones se pueden realizar como
las de origen. No obstante, es posible efectuar puntos
de taponado en los lugares de difícil acceso con la
punteadora.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

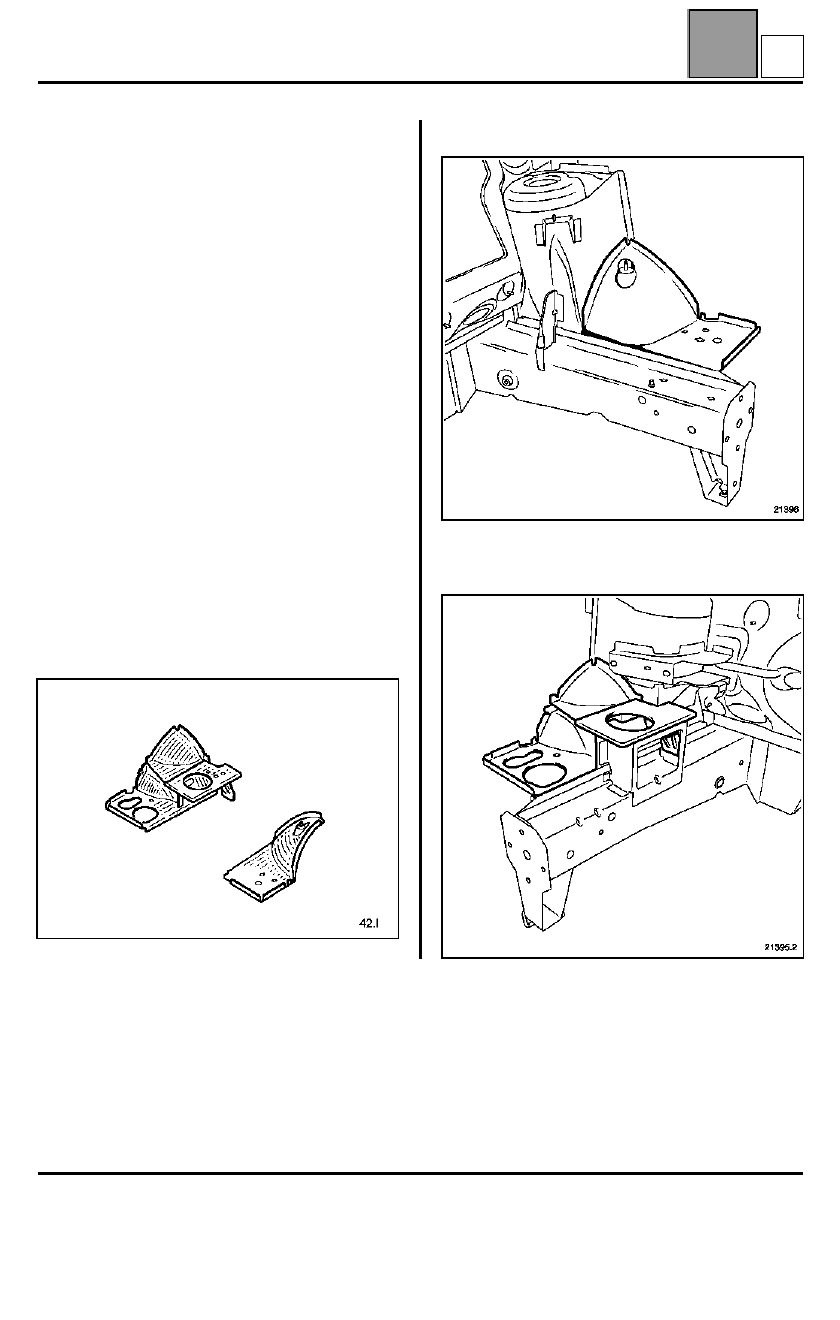

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza ensamblada con:
Paso de rueda delantero
Elemento inferior de unión (lado derecho)
Elemento de unión superior (lado derecho)
Riostra
Soporte tampón motor (lado derecho)
Refuerzo soporte bieleta (lado derecho)

Lado izquierdo

Lado derecho

I

ESTRUCTURA SUPERIOR DELANTERA

Paso de rueda delantero parte delantera

42

A

ESTRUCTURA SUPERIOR DELANTERA

Paso de rueda delantero parte delantera

42

42-17

Sustitución parcial (lado derecho solamente)

NOTA

: según el grado del choque, es posible sustituir

únicamente las piezas del paso de rueda delantero
parte delantera dañadas.

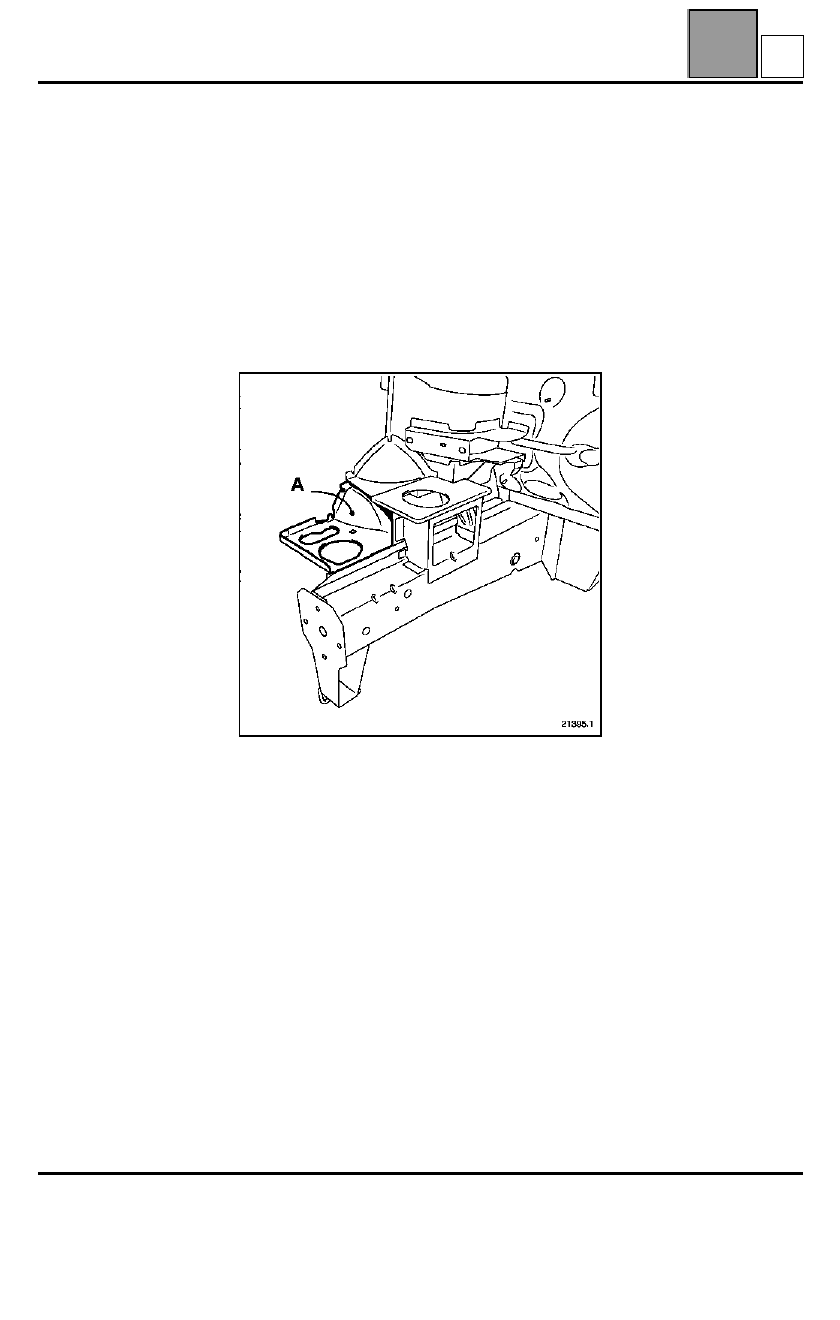

Encontrarán a continuación un ejemplo de sustitución
de la parte inferior delantera (A) del paso de rueda
solo.

Esta pieza no está disponible suelta, será necesario
desgraparla del paso de rueda ensamblado
suministrado por el Almacén de Piezas de Recambio.

I

ESTRUCTURA SUPERIOR DELANTERA

Paso de rueda delantero

42

A

ESTRUCTURA SUPERIOR DELANTERA

Paso de rueda delantero

42

42-18

Paso de rueda delantero

La sustitución de esta pieza es una operación
complementaria a la sustitución del costado de alero
para una colisión lateral delantera o ligada a la
sustitución del larguero delantero parcial para una
colisión delantera.

NOTA

: no hay especificidad de método para esta

operación, todas las uniones se pueden realizar como
las de origen. No obstante, es posible efectuar puntos
de taponado en los lugares de difícil acceso con la
punteadora y a la altura de la torreta del amortiguador.

Es indispensable utilizar el banco de reparación.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza ensamblada con:
Paso de rueda delantero
Elemento inferior de unión (lado derecho)
Elemento de unión superior (lado derecho)
Riostra
Soporte tampón motor (lado derecho)
Refuerzo soporte tampón motor (lado derecho)
Soporte bieleta (lado derecho)
Refuerzo soporte bieleta (lado derecho)
Copela del amortiguador
Realce de copela del amortiguador
Obturador realce
Escuadra de fijación cajetín (lado izquierdo)
Soporte

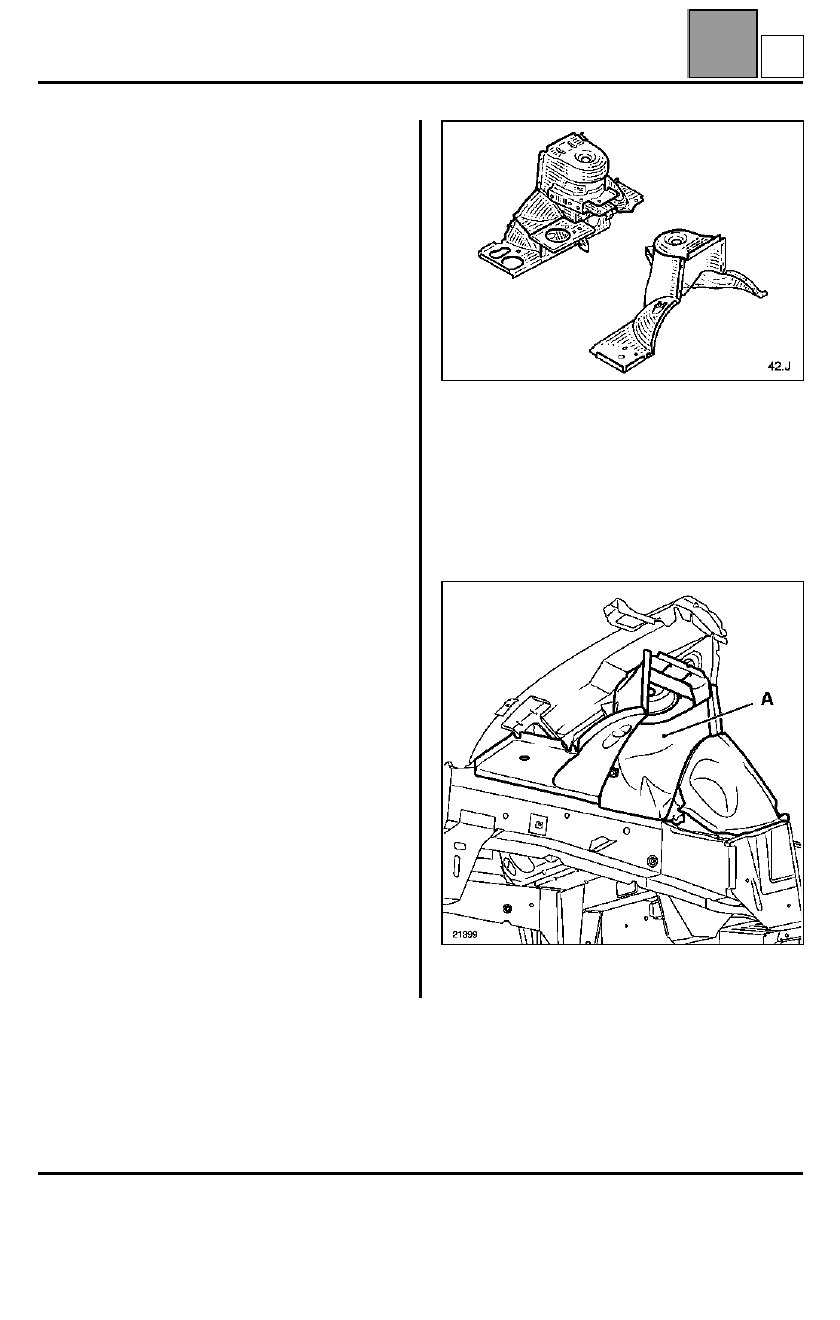

PIEZAS CONCERNIDAS (espesor en mm):

1

Paso de rueda delantero

1

2

Forro del montante de vano

1

3

Travesaño inferior de vano

0,9

4

Cierre del bajo de carrocería

1,2

5

Paso de rueda delantero parte trasera

1,2

Lado izquierdo

Recuerden

: se recomienda realizar puntos de

taponado a la altura de la torreta del amortiguador (A).

J

ESTRUCTURA SUPERIOR DELANTERA

Paso de rueda delantero

42

A

ESTRUCTURA SUPERIOR DELANTERA

Paso de rueda delantero

42

42-19

NOTA

: según el grado del choque, es posible sustituir

únicamente las piezas dañadas.

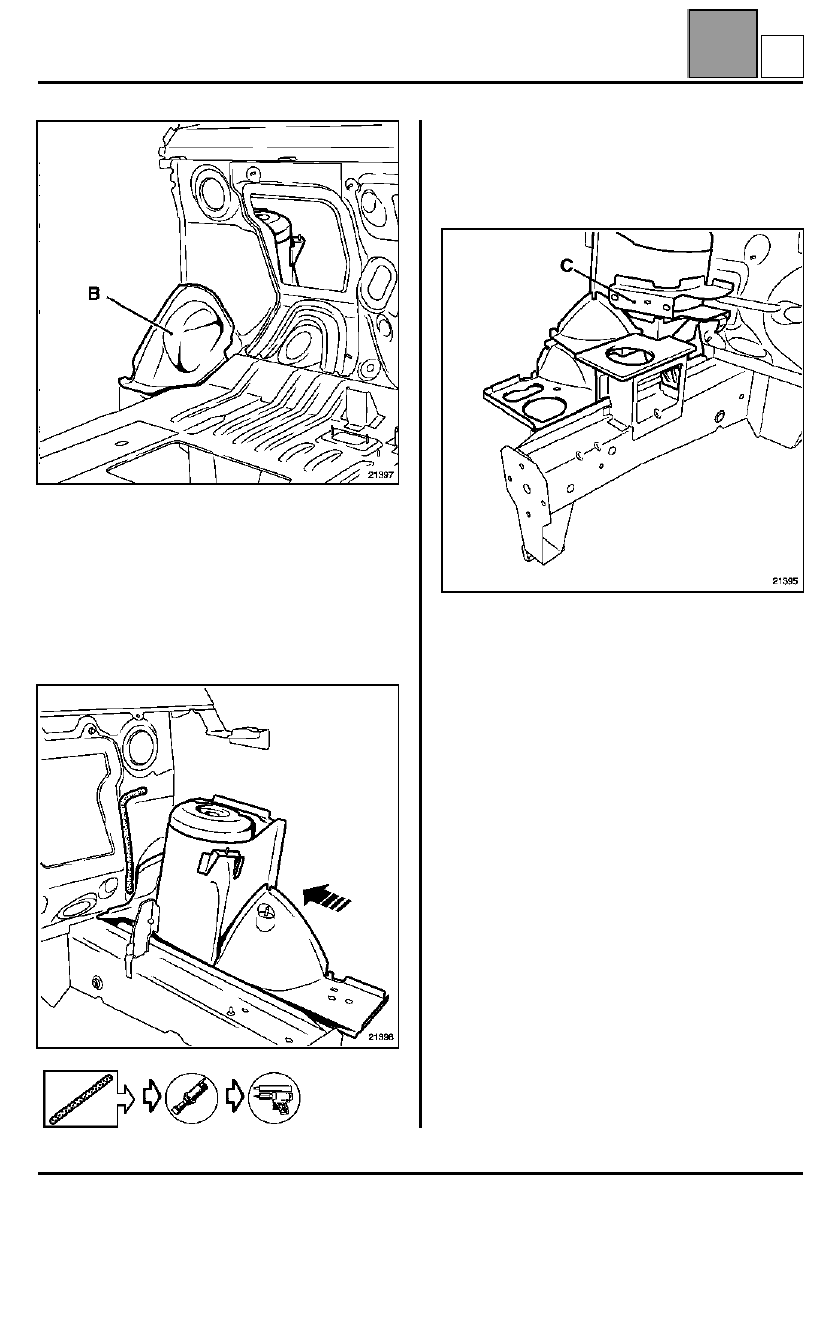

Por ejemplo, la parte trasera del paso de rueda (B)
puede quedarse en su sitio.

Esta pieza no está disponible suelta, será necesario
desgraparla del paso de rueda ensamblado
suministrado por el Almacén de Piezas de Recambio.







ATENCIÓN

: para el acoplamiento con el salpicadero,

será necesario utilizar una cola de calado tipo M.J.Pro
(referencia: 77 11 172 676).

Lado derecho

NOTA

: el método de sustitución sigue sin cambios

respecto al lado izquierdo.

Tan sólo se añade el soporte de la bieleta (C) y éste se
soldará por taponado a la altura del salpicadero.

J
