COLISIÓN

Combinaciones de los choques

03

03B-11

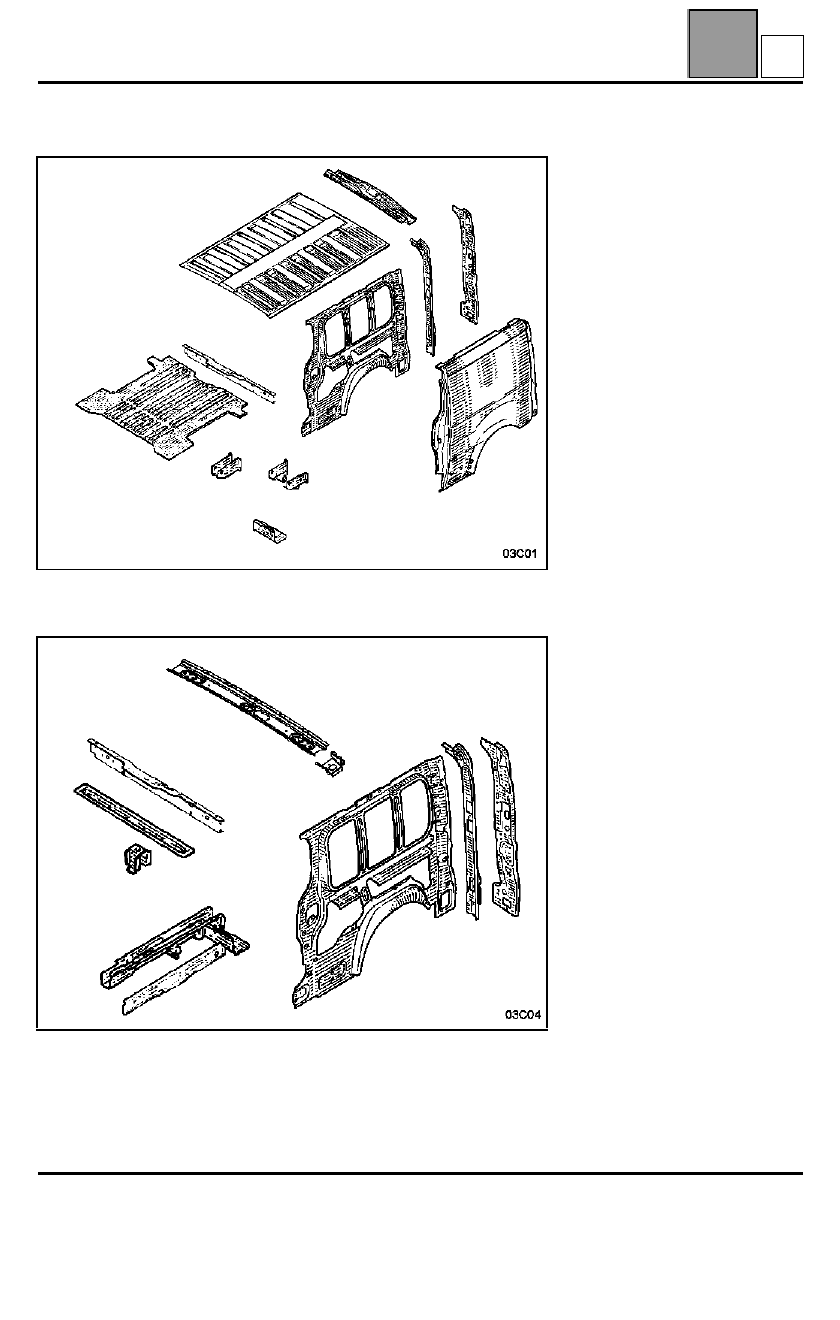

OPERACIONES COMPLEMENTARIAS PRIMER GRADO

OPERACIONES COMPLEMENTARIAS SEGUNDO GRADO

B

COLISIÓN

Reestructuración del bastidor

03

03B-12

Reestructuración del bastidor

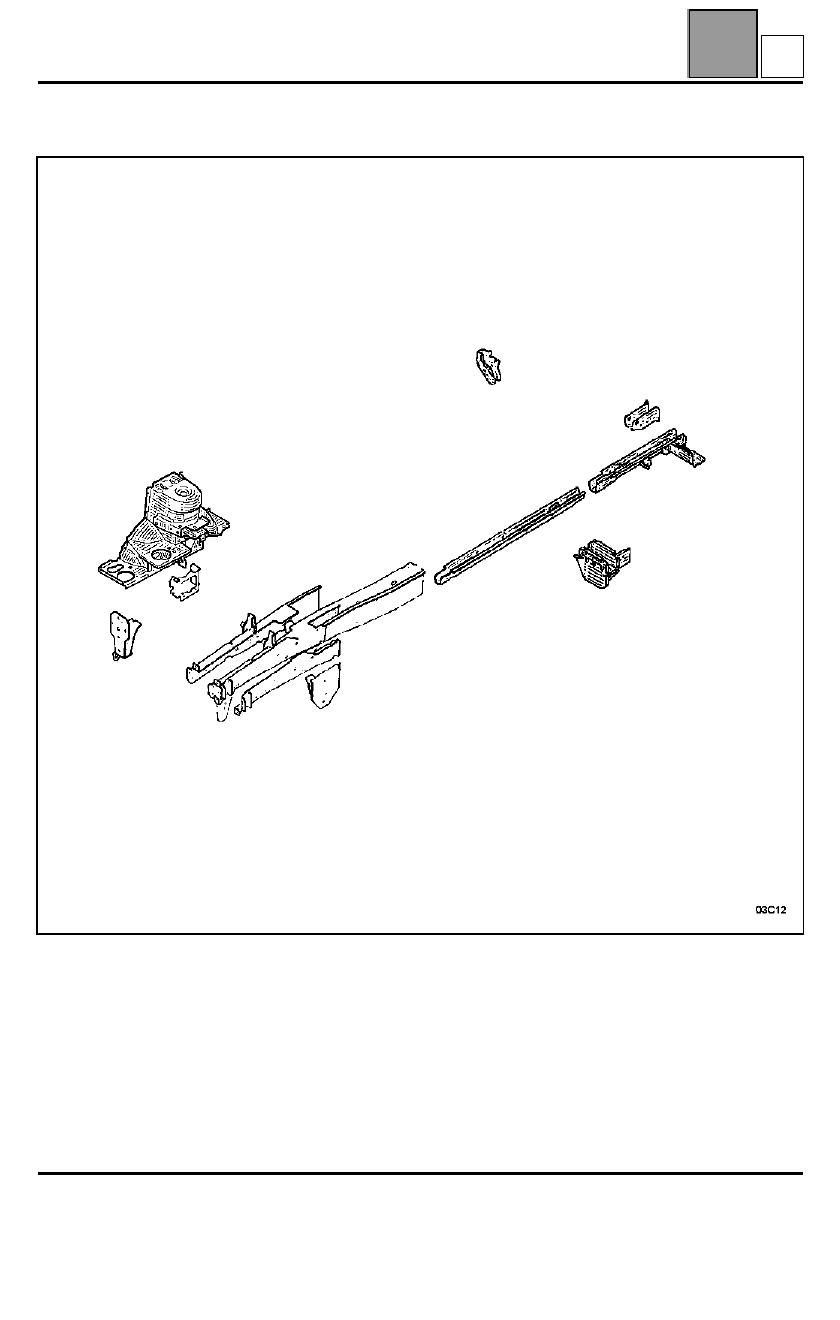

PIEZAS QUE NECESITAN UNA PUESTA EN BANCADA

B

COLISIÓN

Reestructuración del bastidor

03

03B-13

REFERENCIAS DE POSICIONAMIENTO

1. REFERENCIAS PRINCIPALES DE COLOCACIÓN EN EL BANCO

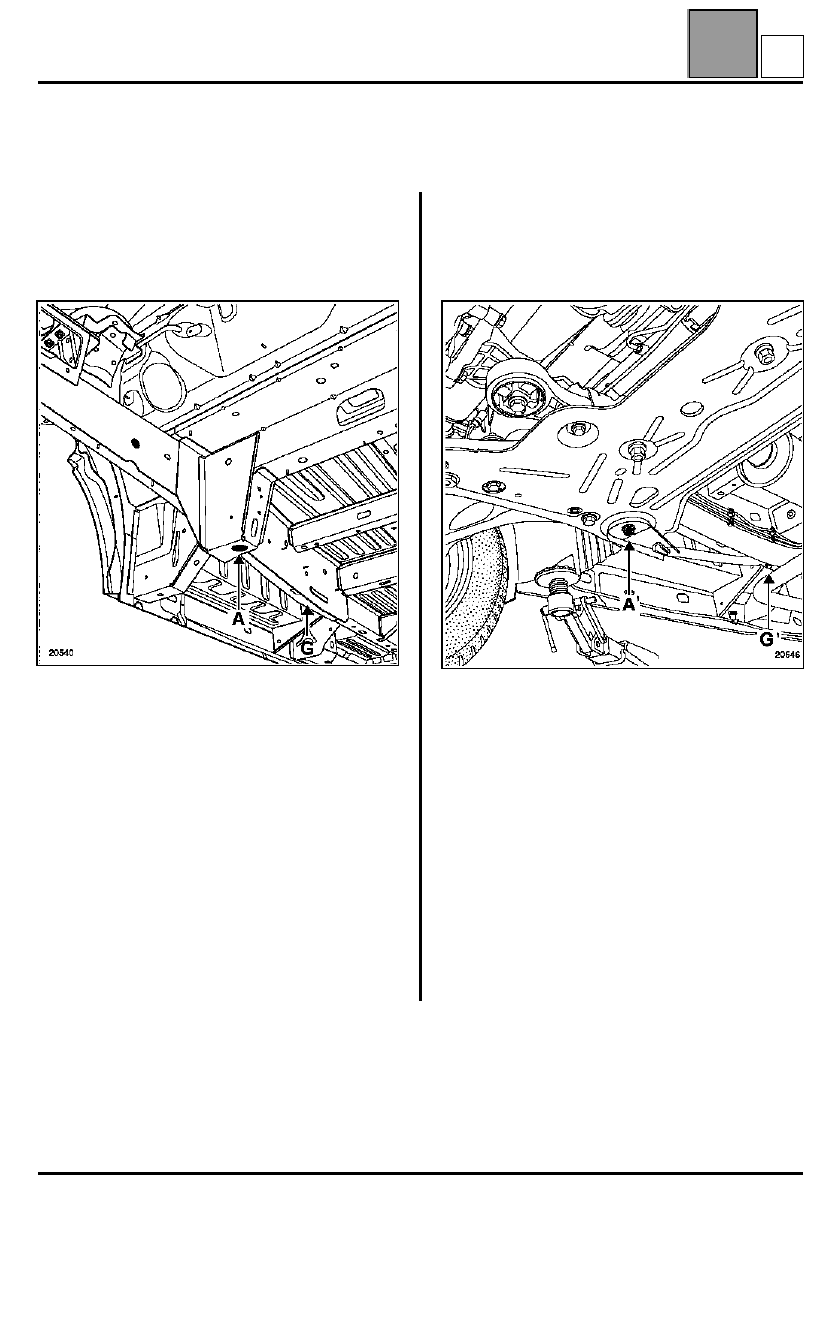

A  -  FIJACIÓN TRASERA DE LA CUNA

DELANTERA

Es la referencia principal delantera de colocación en el
banco.

1 - Mecánica delantera extraída:

NOTA:

del lado izquierdo, el orificio es redondo, del

lado derecho, se trata de un orificio rasgado.

En caso de sustitución del soporte trasero de la cuna,
esta referencia es sustituida provisionalmente por el
punto (G), situado en la parte trasera del larguero
delantero; el punto (A) sirve entonces para posicionar
el elemento sustituido.

2 - Mecánica delantera montada:

El calibre cubre el tornillo de fijación de la cuna.

Se pueden presentar dos casos:
1 para una reestructuración trasera, estos dos puntos

bastan por sí mismos para el alineamiento y el
soporte de la parte delantera del vehículo,

2 para un ligero choque delantero Sin extracción de la

cuna del tren delantero.

IMPORTANTE

: no obstante se aconseja, en caso de

duda sobre la deformación de uno de los puntos del
referencial principal (A o B), utilizar dos puntos
suplementarios situados en una zona no afectada por
el choque con el fin de confirmar una correcta
colocación en el banco.

20540

B

COLISIÓN

Reestructuración del bastidor

03

03B-14

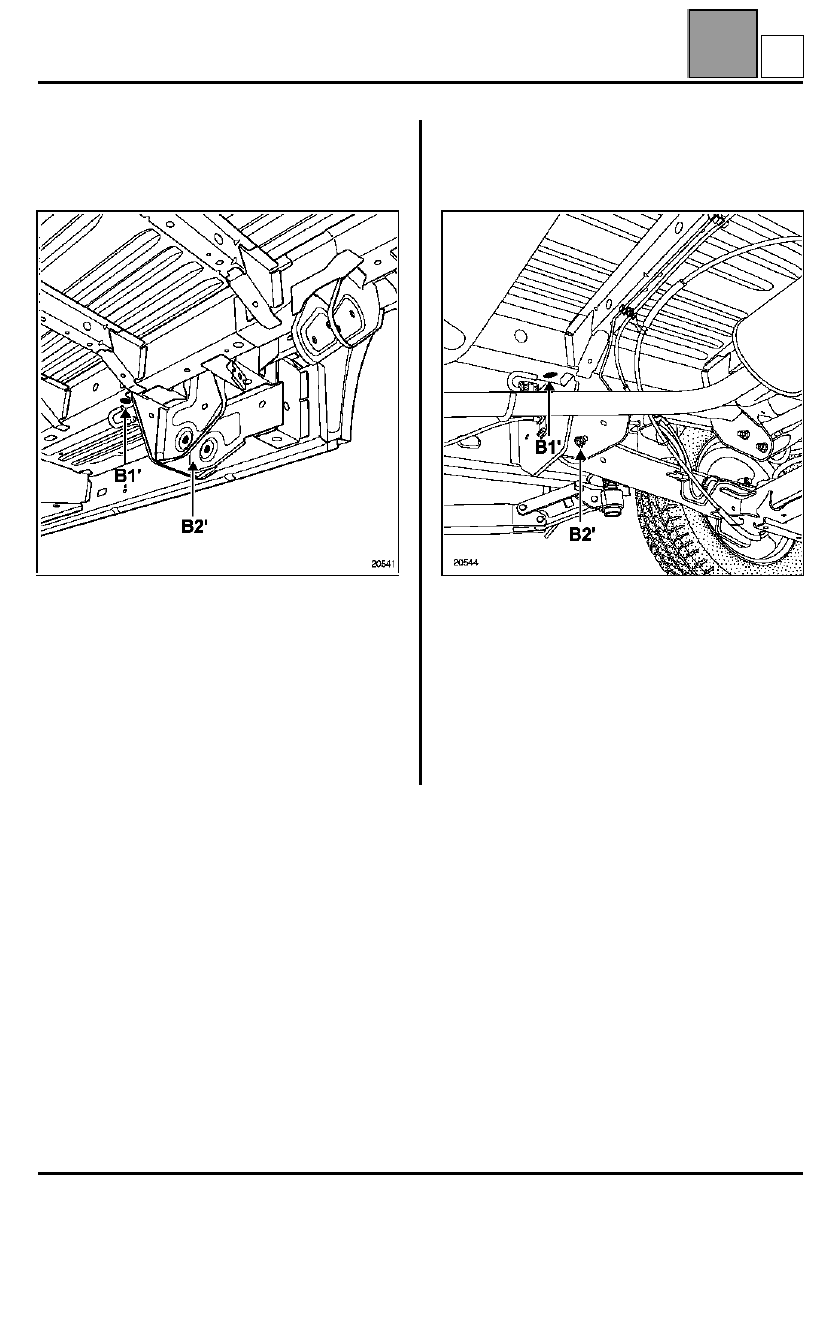

B  -  FIJACIÓN DELANTERA DE TREN TRASERO

Es la referencia principal trasera de colocación en el
banco.

1 - Mecánica trasera extraída

El calibre va sujeto en la pinza de fijación del tirante
del tren trasero (B2') o centrado en el orificio piloto de
montaje de tren (B1').

En caso de sustituir el larguero trasero completo, esta
referencia es reemplazada por el punto (G), situado en
la parte trasera del larguero delantero, los puntos (B)
sirven entonces para posicionar la pieza sustituida.

2 - Mecánica trasera colocada

El calibre está en apoyo bajo el larguero trasero,
centrado en el orificio piloto de montaje del tren y
cubre el bulón de fijación del tirante del tren trasero.

20541

20544
