ILUMINACIÓN TRASERA E INTERIOR

Iluminación placa de matrícula

81

81-4

Iluminación placa de matrícula

El acceso a la lámpara es idéntico para los vehículos
versiones puertas batientes o portón.

EXTRACCIÓN

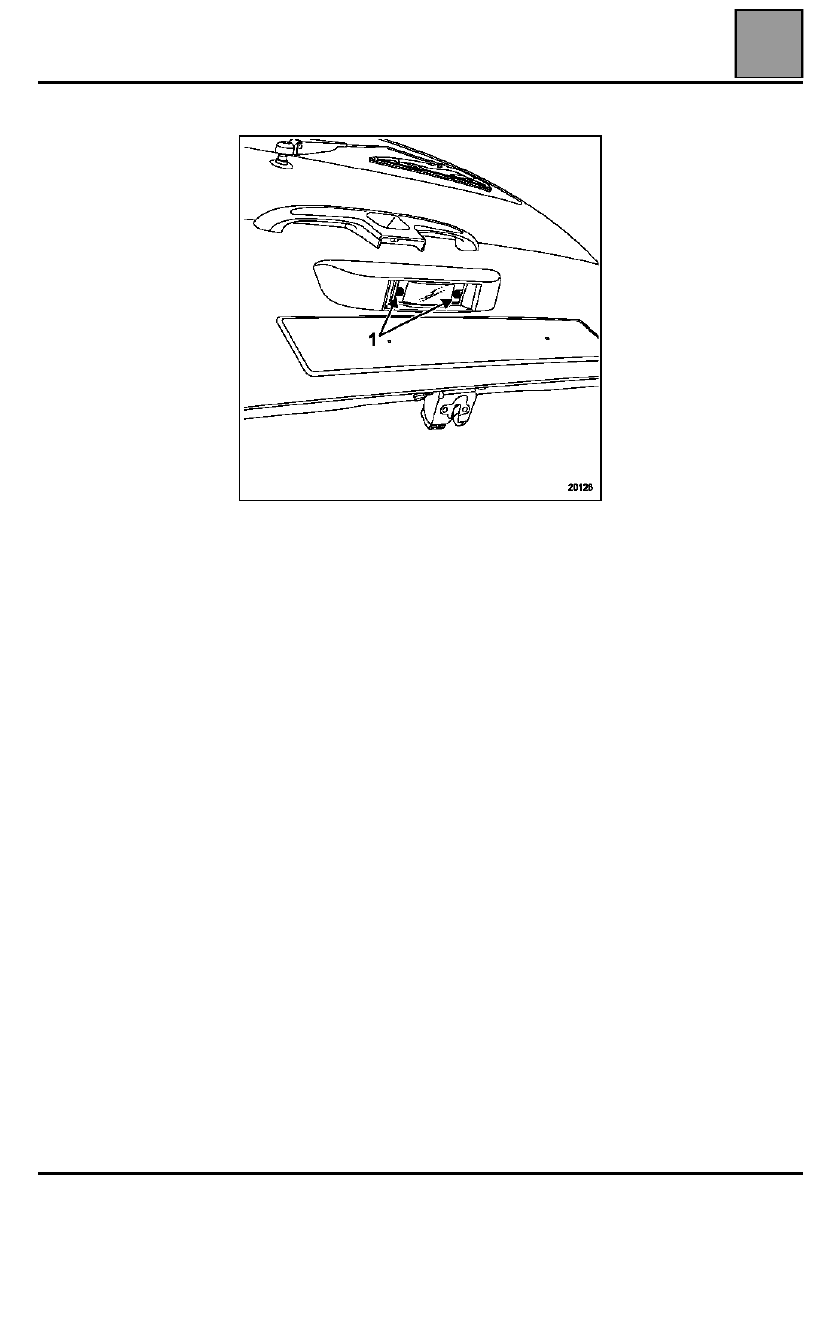

Aflojar los tornillos (1) de la tapa del iluminador para
acceder a la lámpara.

Tipo de lámpara: W 5W

20128

ILUMINACIÓN TRASERA E INTERIOR

Caja de fusibles

81

81-5

Caja de fusibles

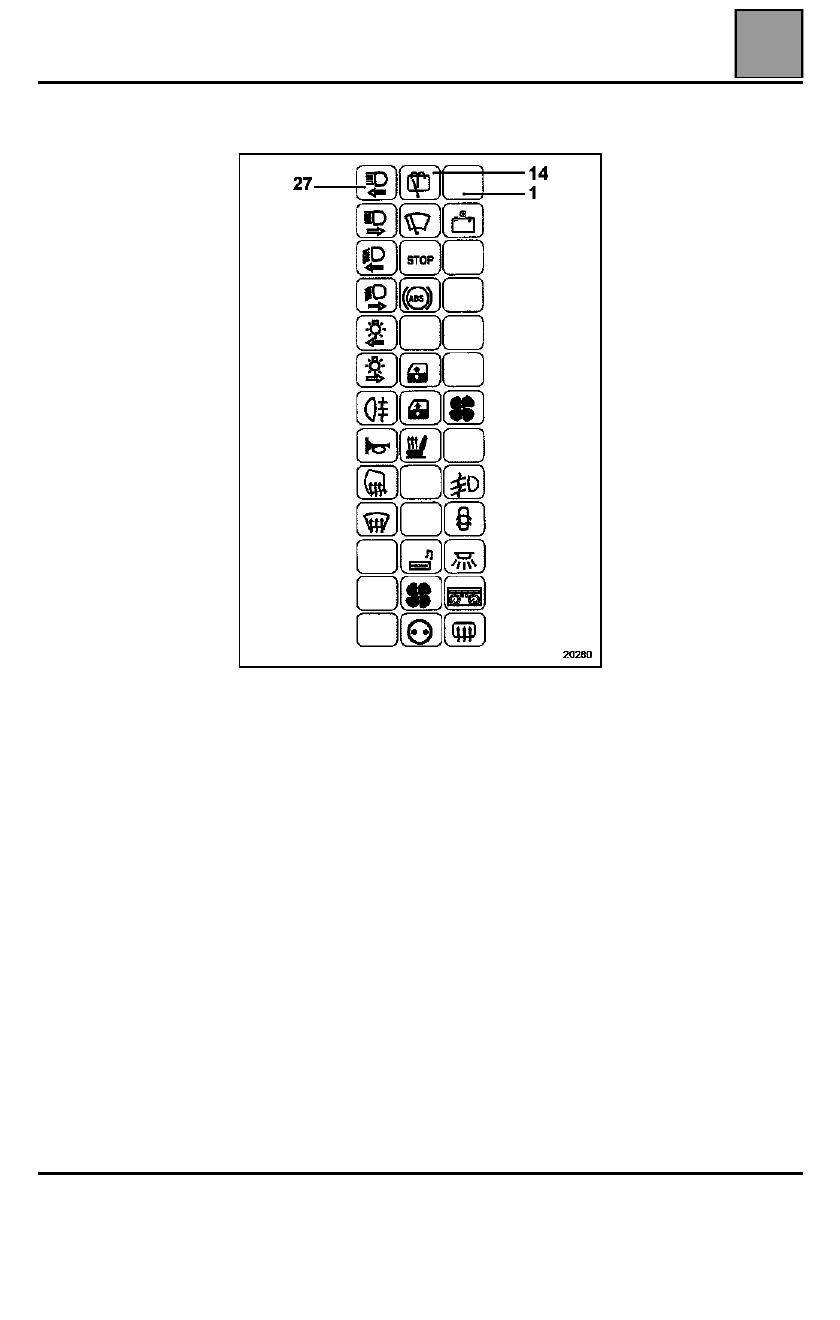

VIÑETAS DE FUSIBLES

ILUMINACIÓN TRASERA E INTERIOR

Caja de fusibles

81

81-6

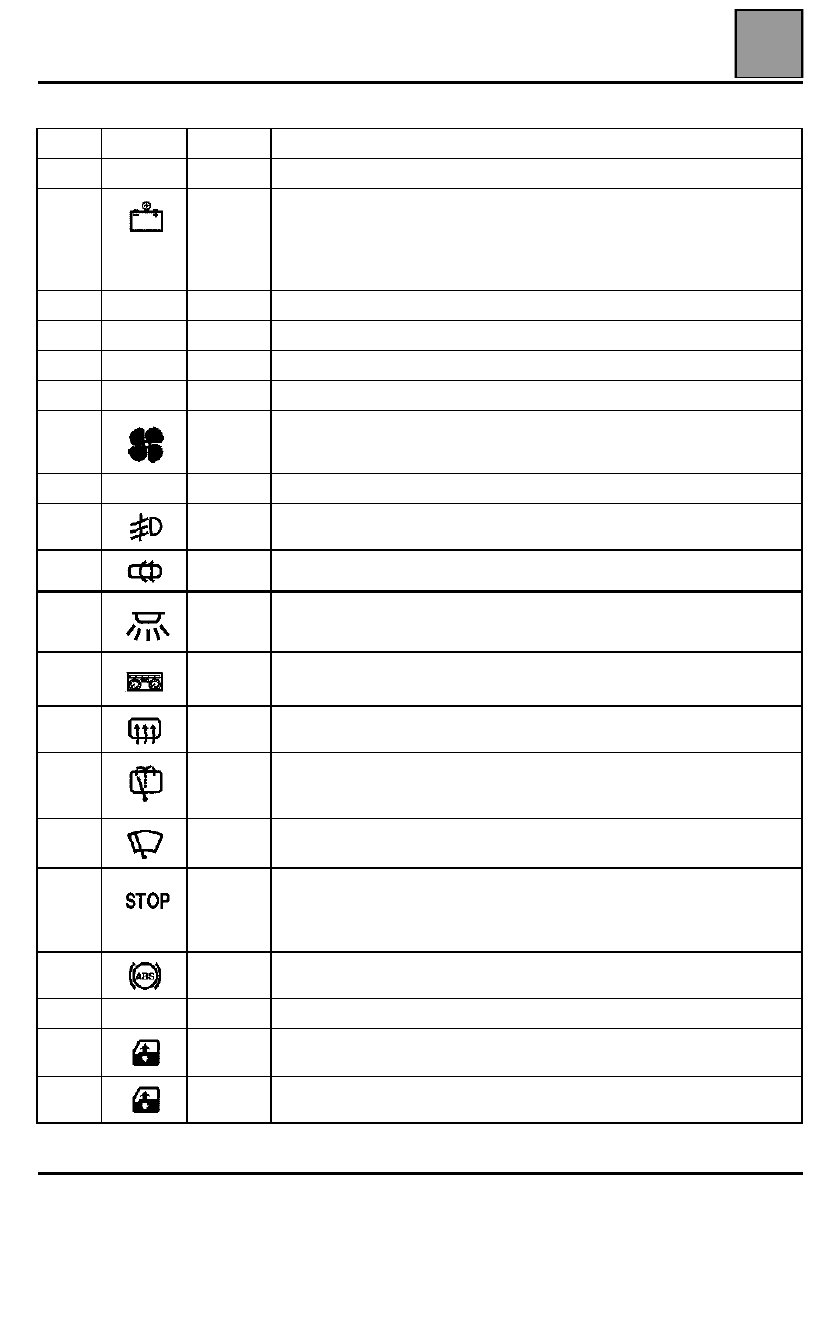

Afectación de los fusibles (según el nivel de equipamiento)

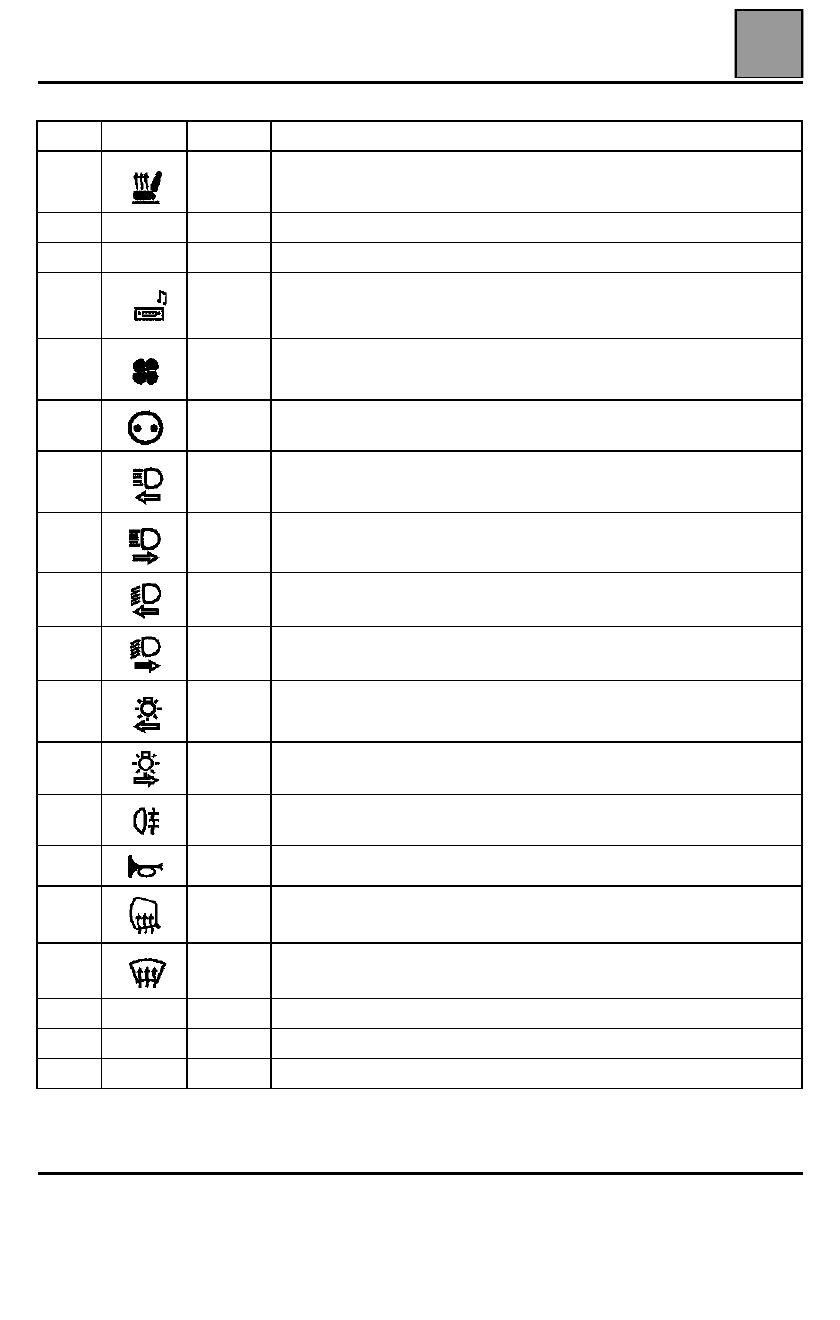

N

°

Símbolos

Amperios

Designación

F1

--

Reserva

F2

15A

Corta-consumidores - Radio - Mando condenación eléctrica de las puertas -
Combinado reloj temperatura exterior y visualizador de la radio - Unidad
central de comunicación - Calculador de ayuda a la navegación - Mando del
retrovisor eléctrico - Captador ultrasonidos alarma - Sirena alarma - Interfaz de
comunicación radio-teléfono

F3

--

Reserva

F4

--

Reserva

F5

--

Reserva

F6

--

Reserva

F7

25A

Climatización

F8

--

Reserva

F9

15A

Luces delanteras de niebla

F10

30A

Condenación eléctrica de las puertas

F11

15A

Plafones delanteros y traseros

F12

10A

Cuadro de instrumentos - Toma de diagnóstico - Antiarranque

F13

30A

Luneta trasera térmica

F14

25A

Limpialuneta - Lava-luneta trasera - Contactor luz de marcha atrás - Relé
embrague acondicionador de aire - Mando deshielo parabrisas - Cuadro de
mando climatización - Temporizador parabrisas térmico

F15

25A

Limpiaparabrisas

F16

15A

Stop - Cuadro de instrumentos - Toma de diagnóstico - Mando reglaje de los
faros - Mando luneta trasera térmica - Iluminador guantera - Mando
condenación de las puertas - Encendedor - Acondicionador de aire - Airbag -
Luces de día

F17

5A

ABS

 control de la trayectoria

F18

--

Reserva

F19

25A

Elevalunas eléctrico

F20

25A

Elevalunas eléctrico

ILUMINACIÓN TRASERA E INTERIOR

Caja de fusibles

81

81-7

N

°

Símbolos

Amperios

Designación

F21

20A

Asientos calefactantes

F22

--

Reserva

F23

--

Reserva

F24

15A

Radio - Encendedor - Relé luneta trasera - Relé deshielo parabrisas - Relé +
después de contacto - Unidad central de comunicación - Luces de día -Interfaz
de comunicación radio-teléfono

F25

25A

Calefacción

F26

15A

Toma de accesorios

F27

10A

Luz izquierda de carretera

F28

10A

Luz derecha de carretera

F29

10A

Luz izquierda de cruce

F30

10A

Luz derecha de cruce

F31

10A

Luz de posición izquierda - Iluminación de los instrumentos

F32

10A

Luz de posición derecha

F33

10A

Luz trasera de niebla

F34

15A

Chivato sonoro

F35

10A

Deshielo retrovisores

F36

5A

Activación parabrisas térmico

F37

--

Reserva

F38

--

Reserva

F39

--

Reserva
