Renault Trafic II. Manual - parte 41

TRANSMISIONES

Despiece

29

129

TRANSMISIONES

Despiece

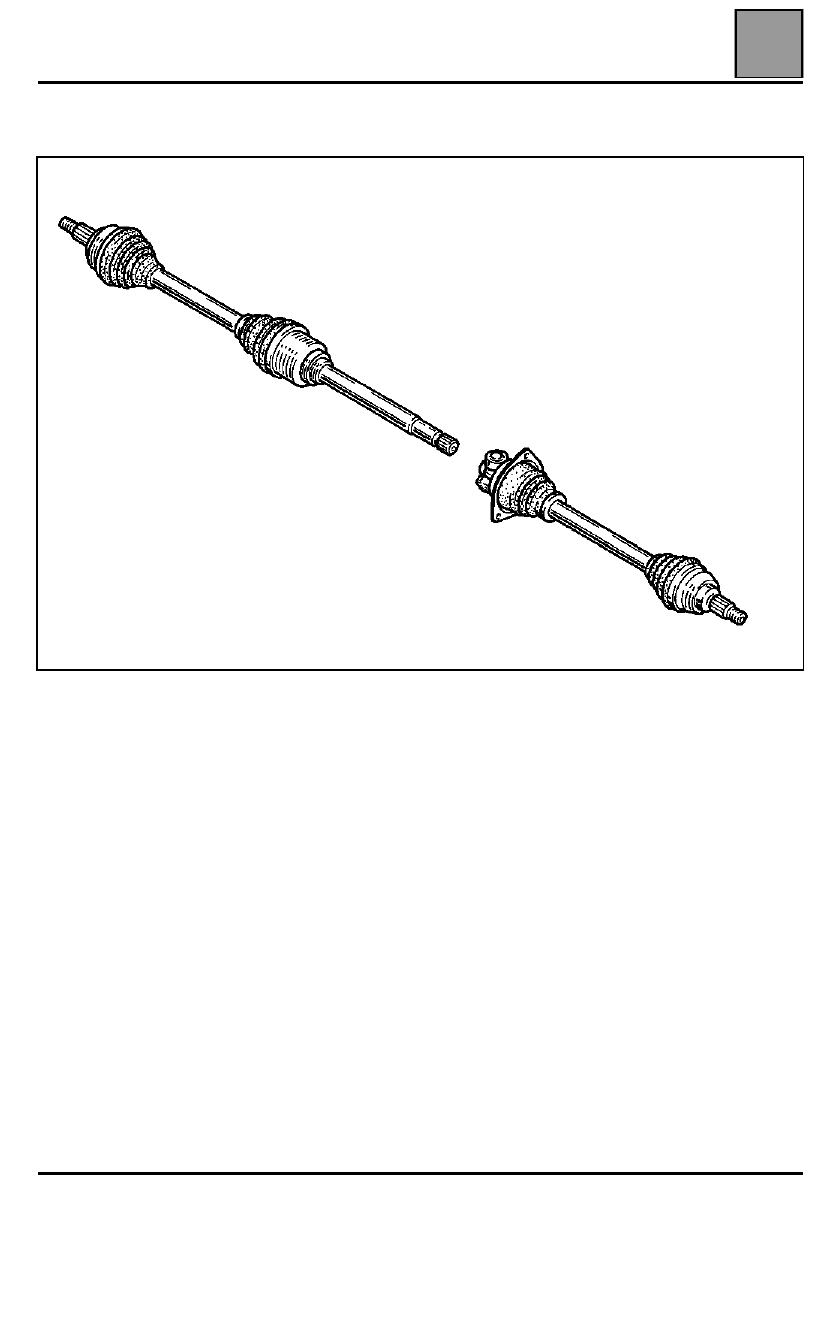

TRANSMISIÓN CAJA DE VELOCIDADES PK

29-1

TRANSMISIONES

Transmisión transversal delantera

29

29-2

Transmisión transversal delantera

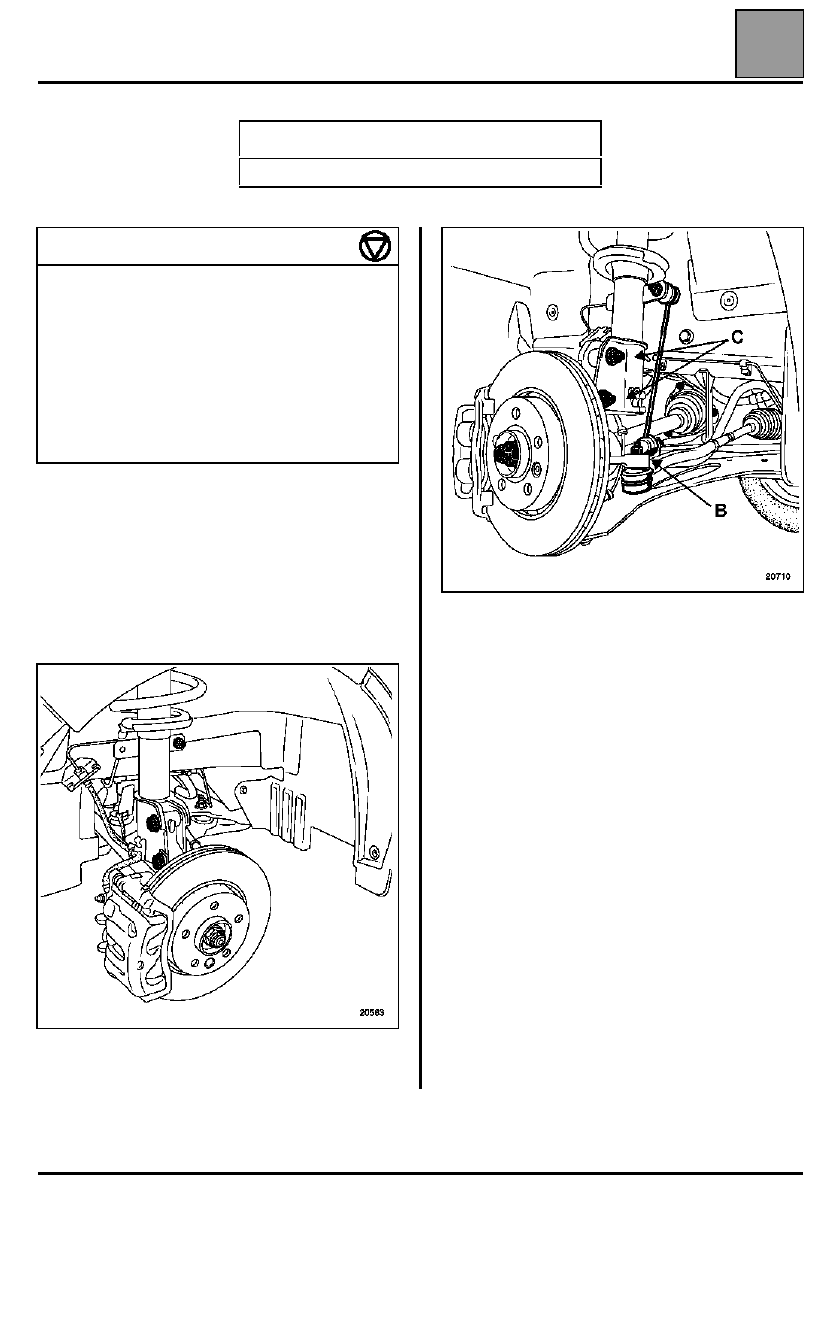

EXTRACCIÓN LADO RUEDA

Vehículos en un elevador de dos columnas.

Extraer:
– el embellecedor de la rueda,
– la tuerca del buje,
– las ruedas delanteras,

– la tuerca de rótula de la bieleta de dirección (B),
– los tornillos de fijación inferior del amortiguador (C).

Empujar la transmisión en el portamanguetas
inclinando éste.

UTILLAJE ESPECIALIZADO INDISPENSABLE

T. Av. 476

Extractor de rótulas

PARES DE APRIETE (en daN.m)

Tornillo inferior del amortiguador

18

Tuerca de rótula de la bieleta de dirección

  3,7

Tuerca del buje

28

Tornillos de ruedas

14,2

Tornillos de fijación en caja de velocidades   4,4

Tornillos de fijación en soporte intermedio

  4,4

Espárrago en la caja de velocidades

  0,8

TRANSMISIONES

Transmisión transversal delantera

29

29-3

EXTRACCIÓN LADO CAJA

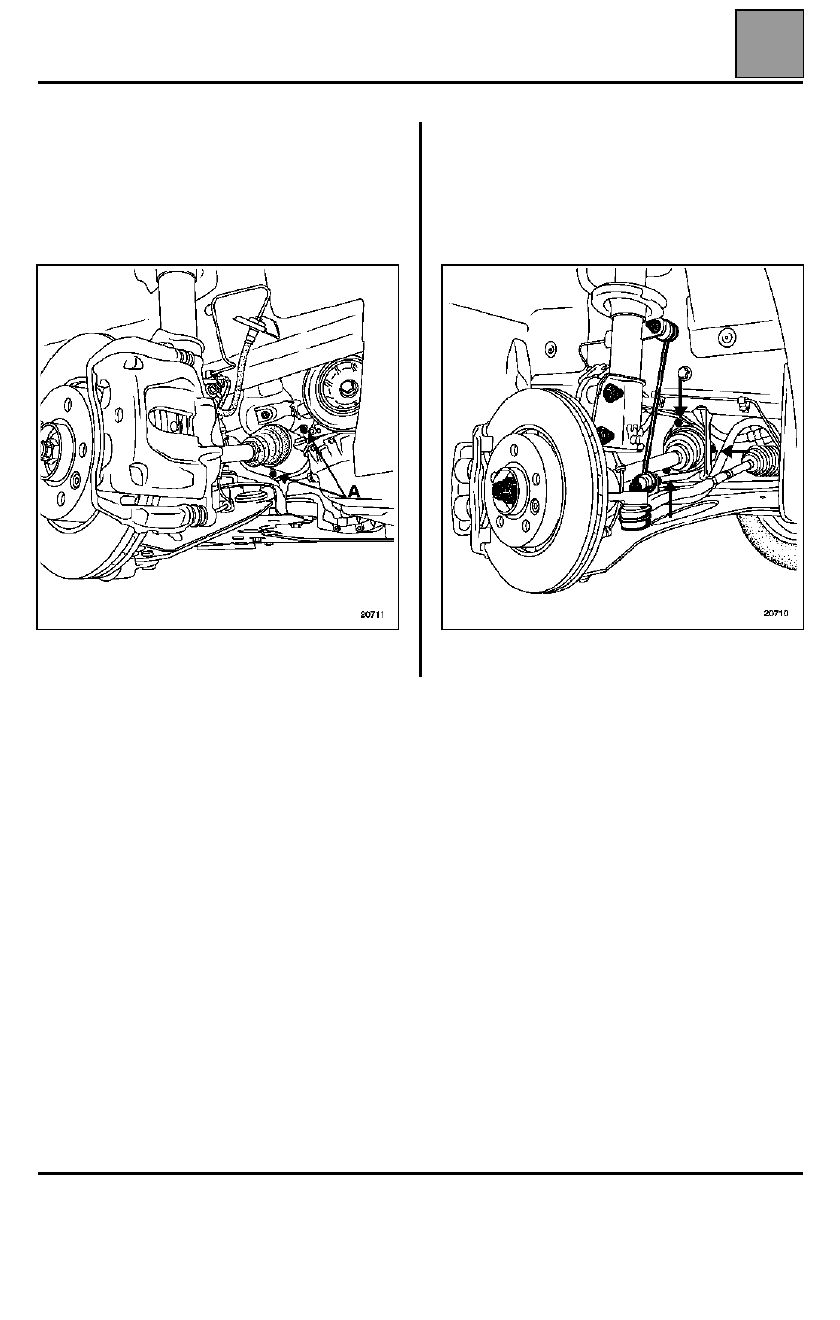

Lado derecho

Extraer:
– los dos tornillos (A) de fijación del soporte

intermedio,

– la transmisión lado caja de velocidades.

Lado izquierdo

Vaciar la caja de velocidades.

Extraer:
– los tres tornillos de fijación del fuelle sobre la caja de

velocidades,

– la transmisión lado caja de velocidades.

TRANSMISIONES

Transmisión transversal delantera

29

29-4

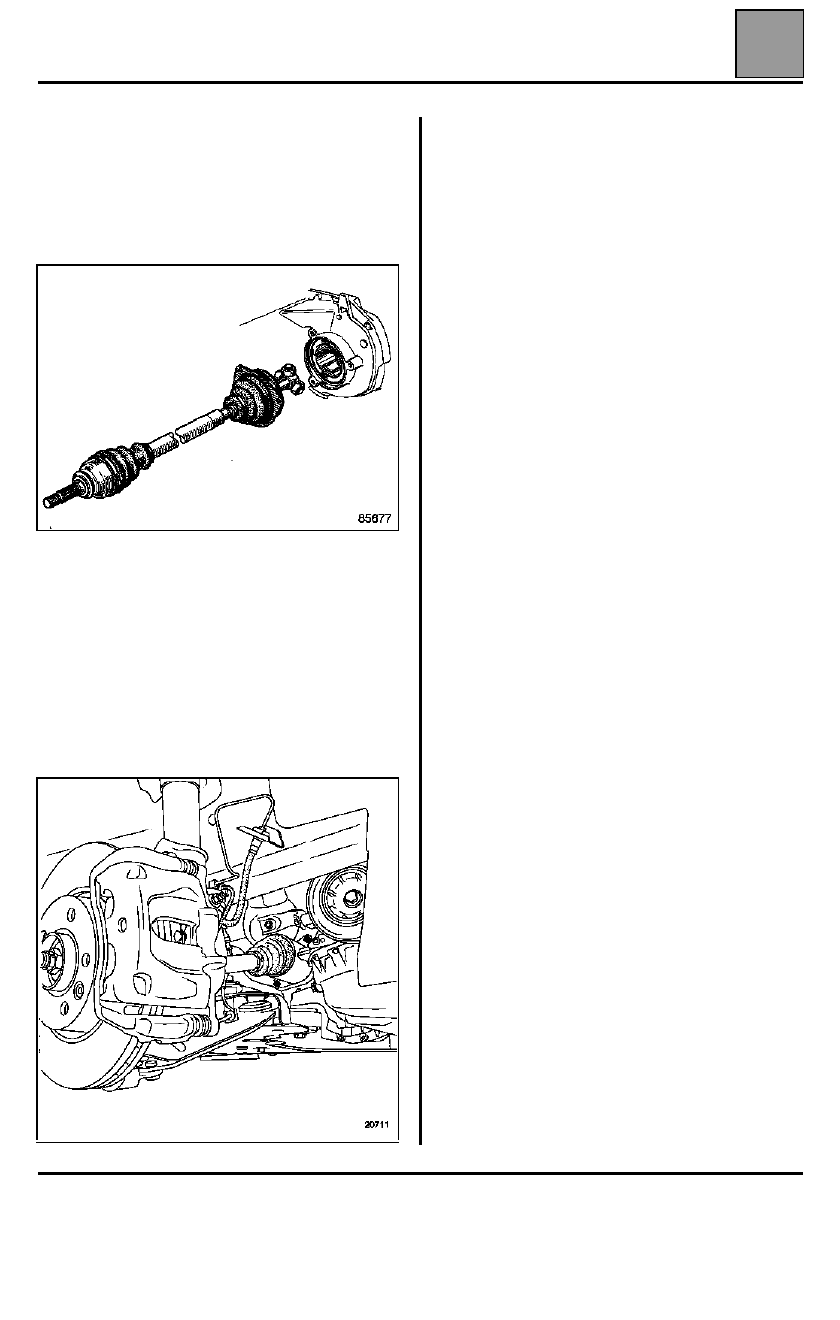

REPOSICIÓN

Lado izquierdo

Extraer el protector de plástico del fuelle del
rodamiento de la transmisión lo más horizontalmente
posible.

La transmisión debe entrar libremente hasta que la
rosca sobresalga, lo que permitirá la colocación de la
tuerca de mangueta.

Lado derecho

Limpiar el diámetro interno del apoyo que recibe el
rodamiento.

Controlar el estado del asiento de la junta labiada en
el árbol intermedio.

NOTA

: se recomienda sustituir sistemáticamente la

junta labiada de salida del diferencial.

Con el protector colocado, untar las acanaladuras de
la junta, lado caja de velocidades, con grasa
MOLYKOTE BR 2.

Posicionar la transmisión e introducirla.

La transmisión debe entrar libremente hasta que la
rosca sobresalga, lo que permitirá la colocación de la
tuerca de mangueta.

Proceder a continuación en el sentido inverso de la
extracción.
