REFRIGERACIÓN

Bomba de agua

19

19-5

MOTOR F9Q

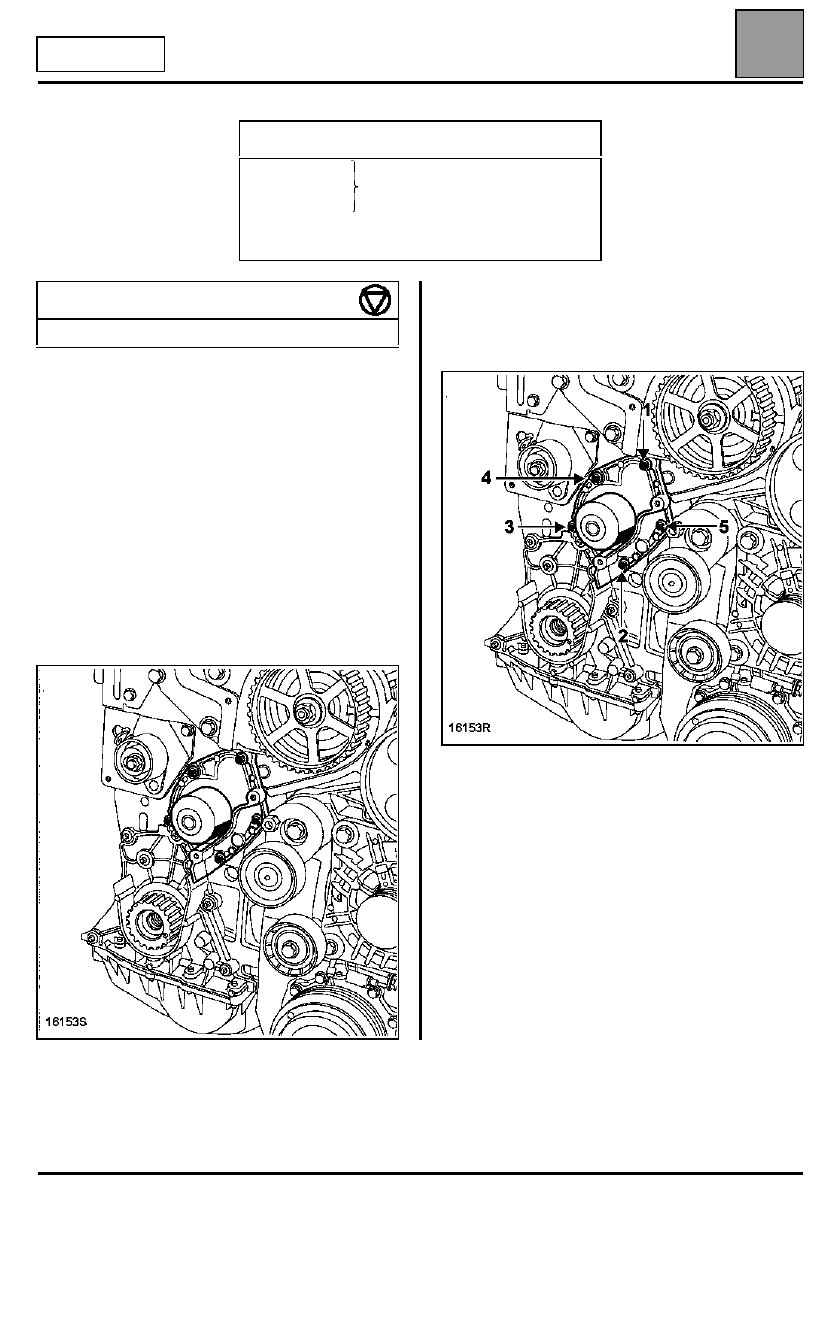

Bomba de agua

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Desconectar la batería.

Extraer la protección bajo el motor.

Vaciar el circuito de refrigeración por el manguito
inferior del radiador.

Extraer:
– la correa de distribución (consultar el capítulo 11

"Correa de distribución"

),

– la bomba de agua.

REPOSICIÓN

NOTA: poner una gota de Loctite FRENETANCH en
los tornillos (3) y (4).

Colocar:
– la bomba de agua equipada de una junta nueva y

apretar los tornillos al par de 0,9 daN.m,

– la correa de distribución (consultar el método

descrito en el capítulo 11 "Correa de
distribución"

).

Efectuar el llenado y la purga del Circuito de
refrigeración (consultar el capítulo 19 "Llenado -
purga"

).

UTILLAJE ESPECIALIZADO INDISPENSABLE

Mot. 1202-01

Pinza para abrazadera elástica

Mot. 1202-02

Mot. 1448

Pinza de distancia para
abrazadera elástica

PAR DE APRIETE (en daN.m)

Tornillos de la bomba de agua

0,9

16153R

SUSPENSIÓN MOTOR

Suspensión pendular

19

19-6

SUSPENSIÓN MOTOR

Suspensión pendular

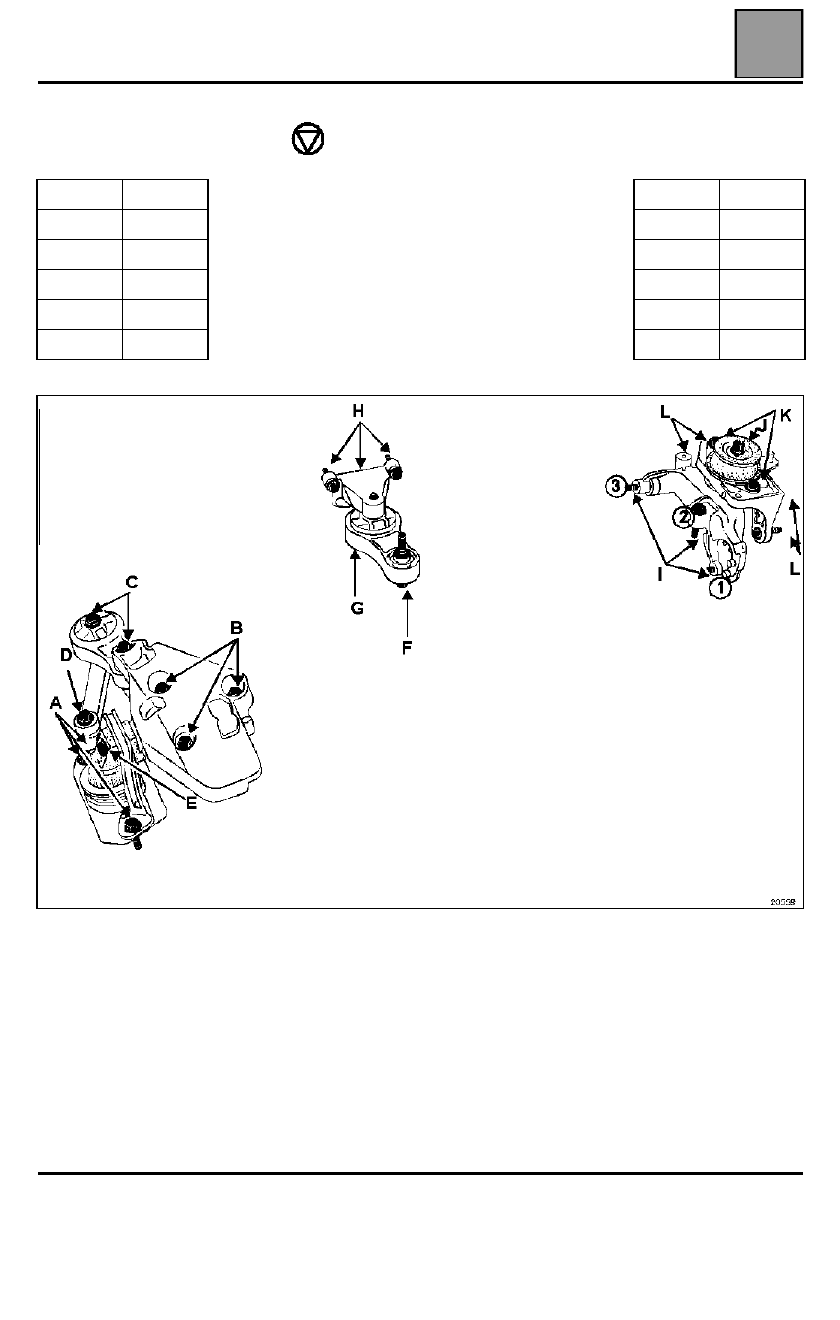

PARES DE APRIETE (en daN.m)

A

  4,4

B

  6,2

C

10,5

D

  4,4

E

  4,4

F

18

G

10,5

H

  6,2

I

  8,5

J

  6,2

K

  4,4

L

  4,4

* Sentido del apriete: apretar los tornillos (1) después (2) y (3).
