СЦЕПЛЕНИЕ

Подшипник первичного вала коробки передач

20-3

20

ЗАМЕНА

Данная операция производится только после
отсоединения коробки передач от двигателя и
снятия сцепления и маховика двигателя.

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИСТРУМЕНТ

Mot. 11

Съемник подшипников.

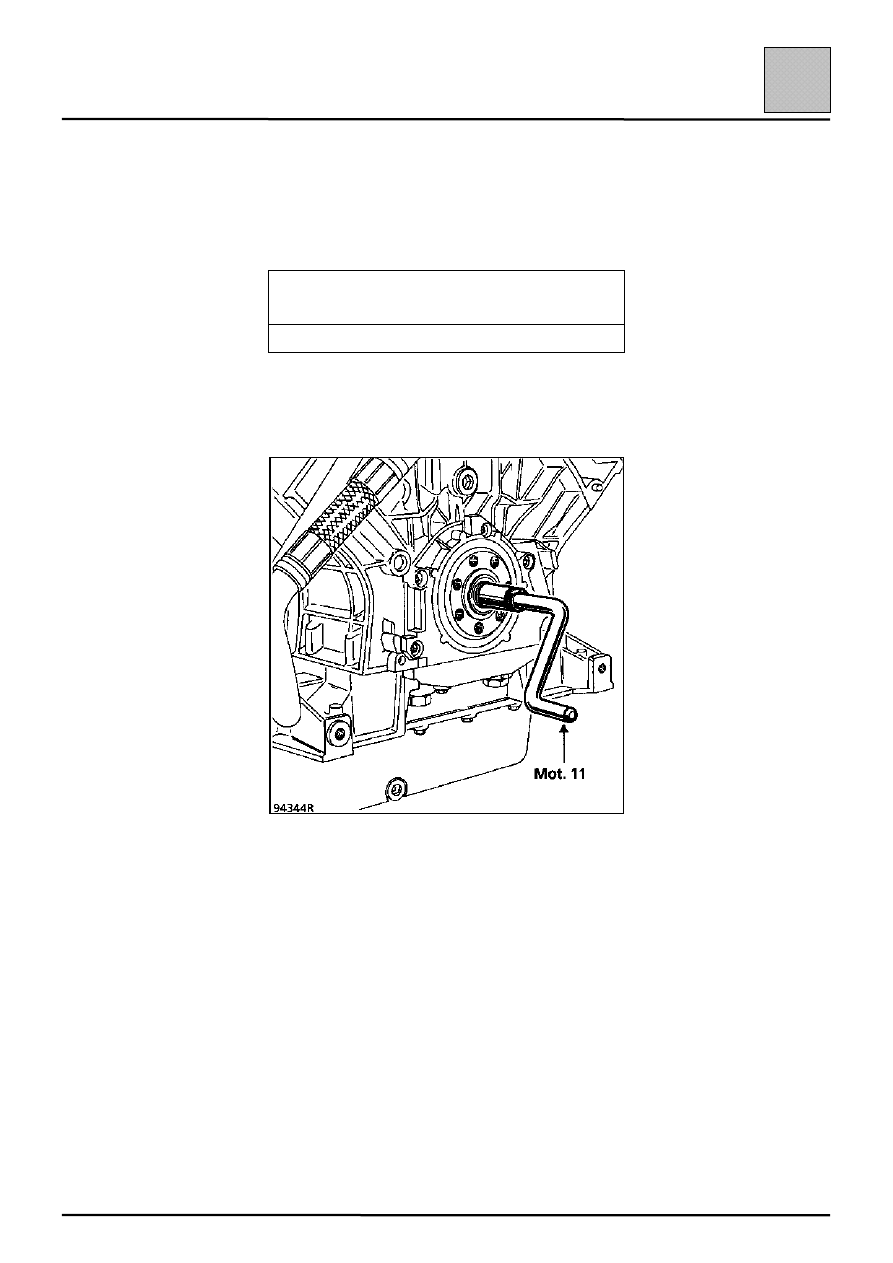

Выпрессуйте подшипник с помощью
приспособления Mot. 11.

УСТАНОВКА

Установите новый подшипник. Подшипник
поставляется в запчасти с заложенной смазкой,
поэтому очистите его только по наружному
диаметру.

Смажьте подшипник по наружному диаметру
составом Loctite FRENBLOC.

Запрессуйте подшипник при помощи отрезка
трубы с упором на наружное кольцо.

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Общие сведения

21-1

21

ПЕРЕДАТОЧНЫЕ ОТНОШЕНИЯ

РК1

Код

Автомобиль

Передаточное

отношение

главной

передачи

Редуктор

привода

спидометра

1

ая

2

ая

З

я

4

я

5

я

Задний

ход

051

X56V

23
79

24
20

11
43

19
42

29
43

39
43

39
35

11
29

ЗАПРАВОЧНАЯ ЕМКОСТЬ КАРТЕРА КОРОБКИ
ПЕРЕДАЧ, литров

РК1

2,3 (минимальная отметка)
2,8 (максимальная отметка)

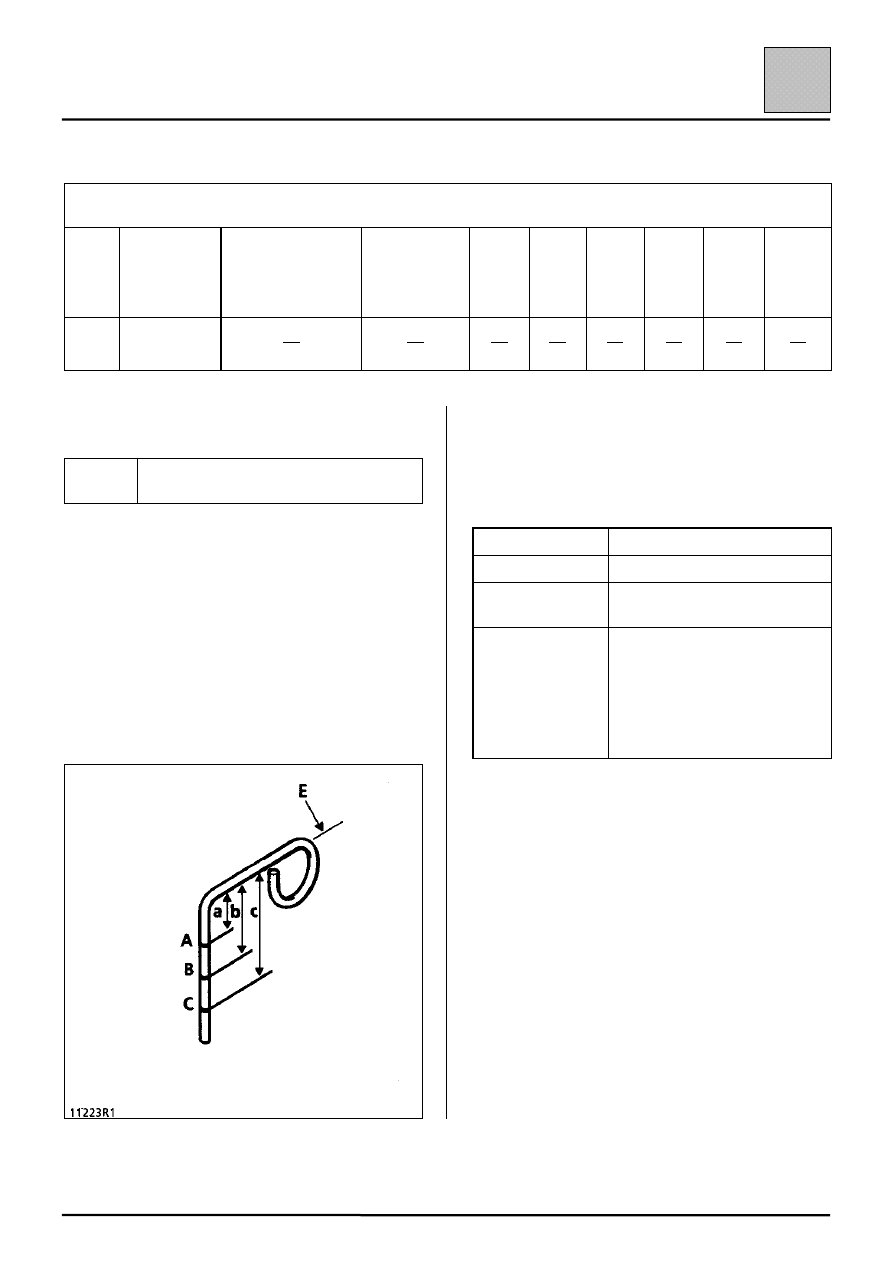

ПРОВЕРКА УРОВНЯ

Для проверки уровня масла изготовьте из
подручных материалов щуп, см. Техническую
ноту 2579А.

Максимальный уровень:

метка В

Минимальный уровень:

метка С

Часть (Е) должна находиться на одном уровне с
нижним краем отверстия.

КЛАСС ВЯЗКОСТИ МАСЛА

Tranself TRX 75W80W.

РАСХОДНЫЕ МАТЕРИАЛЫ

Наименование

Molykote BR2

Упаковка

Банка массой 1 кг

Каталожный

номер

77 01421145

Место

применения

Опора вилки выключения

сцепления

Опорные поверхности вилки

выключения сцепления

Направляющая втулка

подшипника выключения

сцепления

ДЕТАЛИ, ПОДЛЕЖАЩИЕ ОБЯЗАТЕЛЬНОЙ
ЗАМЕНЕ

Не допускается повторное использование:
– гайки крепления левой опоры подвески

двигателя;

– болтов крепления направляющих пальцев

плавающих скоб тормозов.

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Снятие и установка коробки передач

21-2

21

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И СПЕЦИНСТРУМЕНТ

Т. Av. 476

Съемник для выпрессовки пальцев шаровых

шарниров

Т. Av. 1233-01

Приспособление для подрамника в сборе с

мостом

НЕОБХОДИМОЕ ОБОРУДОВАНИЕ

Выколотка пальцев шаровых шарниров
Приспособление для поддержания двигателя
Домкрат

МОМЕНТЫ ЗАТЯЖКИ, даН

"м

Болт крепления направляющего пальца

плавающей скобы тормоза

3,5

Болт крепления держателя

гофрированного чехла внутреннего

шарнира левого приводного вала

2,5

Гайка крепления пальца шарового

шарнира рычага подвески

6,5

Болт крепления амортизаторной стойки

к поворотному кулаку

20

Болт крепления реактивной тяги

15

Болт крепления картера коробки

передач к блоку двигателя и болты

крепления стартера

4,5

Гайка крепления передней левой опоры

маятниковой подвески к лонжерону

8

Конический болт крепления опоры

маятниковой подвески к коробке

передач

7

Болт крепления опоры маятниковой

подвески к коробке передач

4

Колесные болты

10

Отсоедините аккумуляторную батарею.

Установите автомобиль на подъемник.

Снимите:

– пластмассовую защиту поддона двигателя;

– передние колеса;

– брызговики.

Слейте масло из коробки передач.

Снимите:

– правые и левые плавающие скобы тормозов

и прикрепите их к пружинам подвески;

– левый приводной вал.

Отсоедините:

– рабочий цилиндр привода сцепления;

– разъем фонарей заднего хода.

ПРИМЕЧАНИЕ: ни в коем случае не нажимайте

на педаль сцепления при снятом рабочем

цилиндре.

Снимите:

– скобы крепления проводки к коробке передач;

– болт крепления массового провода;

– трос выбора передач и скобу его крепления;

– болты крепления кожуха маховика.

ПРАВАЯ СТОРОНА

Снимите:

– шаровой шарнир наконечника рулевой тяги;

– два болта крепления стопорной пластины;

– болты крепления амортизаторной стойки к

поворотному кулаку;

– правый приводной вал;

– разъем датчика скорости на коробке передач.

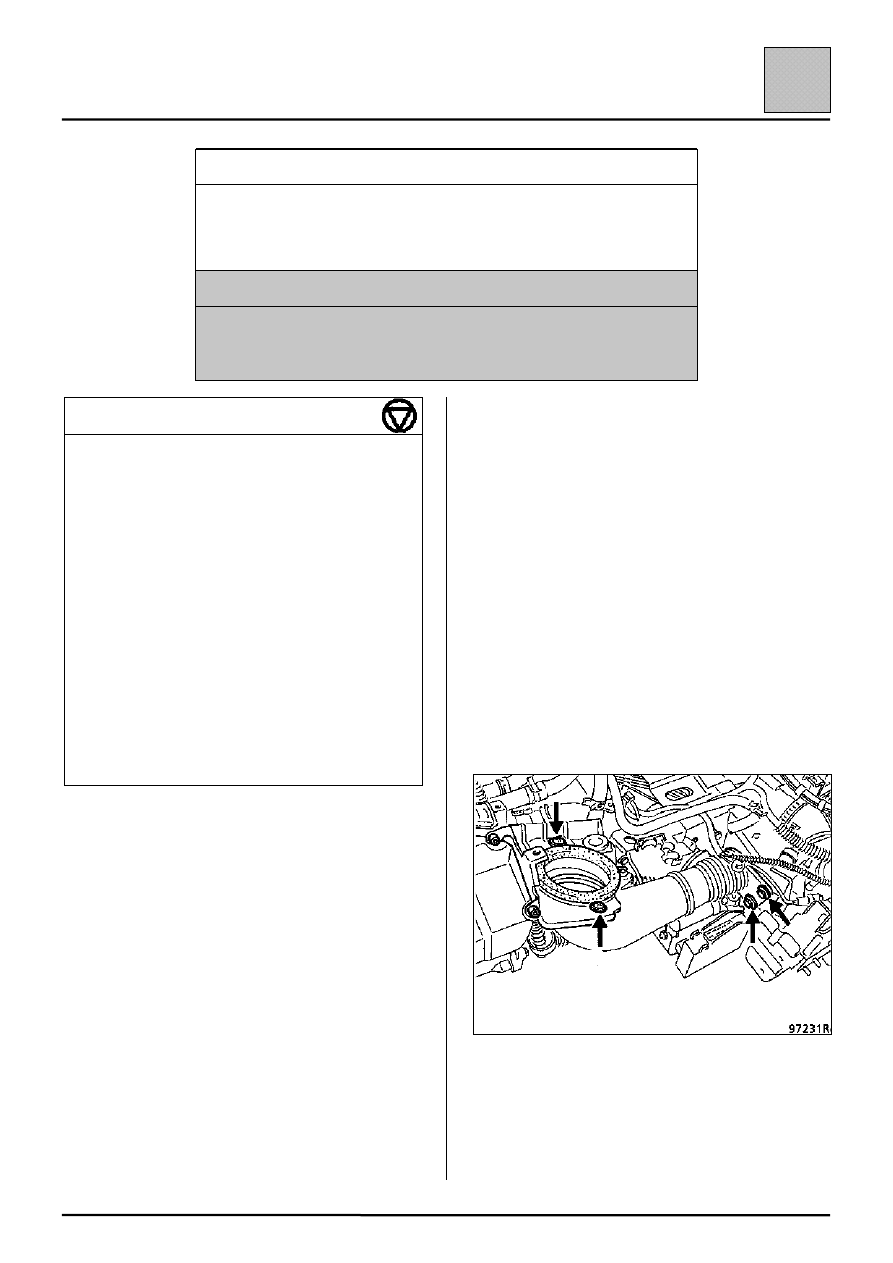

В МОТОРНОМ ОТСЕКЕ

Снимите:

– воздушный фильтр;

– патрубок забора воздуха.
