ЛАГУНА

N.T. 2732

Х56Х

Основное руководство: M.R. 307

Система охранной сигнализации

2-го поколения

77 11 204 265

МАРТ 1997

Русская редакция

Способы ремонта, рекомендованные изготовителем в
данном документе, установлены в соответствии с
техническими условиями, действующими на момент
составления документа.

Они могут меняться, если изготовитель будет вносить
изменения в производство различных узлов и аксессуаров
автомобилей своей марки.

 Рено 1997

Оглавление

82

ОХРАННАЯ СИГНАЛИЗАЦИЯ

Стр.

Охранная сигнализация

ОПИСАНИЕ

82-1

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ

82-1

ПРИНЦИП ДЕЙСТВИЯ

82-3

СВЕТОВЫЕ И ЗВУКОВЫЕ ИНДИКАТОРЫ ОХРАННОЙ СИГНАЛИЗАЦИИ

82-3

ВКЛЮЧЕНИЕ ОХРАННОЙ СИГНАЛИЗАЦИИ

82-4

ДЕАКТИВАЦИЯ ОХРАННОЙ СИГНАЛИЗАЦИИ

82-

4

ПРОДОЛЖИТЕЛЬНОСТЬ РАБОТЫ

82-4

ОТКЛЮЧЕНИЕ ФУНКЦИИ ОБЪЕМНОЙ ЗАЩИТЫ САЛОНА

82-5

ПРОВЕРКА ОХРАННОЙ СИГНАЛИЗАЦИИ

82-5

ПРОВЕРКА ЗАЩИТЫ ПЕРИМЕТРА

82-5

ПРОВЕРКА ОБЪЕМНОЙ ЗАЩИТЫ

82-5

ЗАМЕНА СИРЕНЫ

82-6

ЗАМЕНА БЛОКА ОХРАННОЙ СИГНАЛИЗАЦИИ

82-6

АДРЕСАЦИЯ

контакт

ОВ СОЕДИНИТЕЛЯ БЛОКА ОХРАННОЙ

СИГНАЛИЗАЦИИ

82-7

СХЕМА

82-8

Диагностика

ПОДКЛЮЧЕНИЕ

82-9

ДИАГНОСТИЧЕСКАЯ КАРТОЧКА ПРИБОРА XR25

82-10

ВВЕДЕНИЕ

82-11

ИНТЕРПРЕТАЦИЯ БАРГРАФОВ

XR25

82-12

ПРОВЕРКА СООТВЕТСТВИЯ

82-29

ЖАЛОБЫ ВЛАДЕЛЬЦА АВТОМОБИЛЯ

82-30

АЛГОРИТМЫ ПОИСКА НЕИСПРАВНОСТЕЙ

82-31

82-1

ОХРАННАЯ СИГНАЛИЗАЦИЯ

Охранная сигнализация

82

ОПИСАНИЕ

Система охранной сигнализации состоит
из:

− сирены с автономным питанием;

− блока объемного контроля (с

ультразвуковыми датчиками) и
индикаторной лампы охранной
сигнализации;

− замка с ключом для активации или

деактивации охранной сигнализации (в
зависимости от комплектации);

− электронного блока охранной

сигнализации;

− декодера, обеспечивающего активацию

или деактивацию системы охранной
сигнализации;

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ

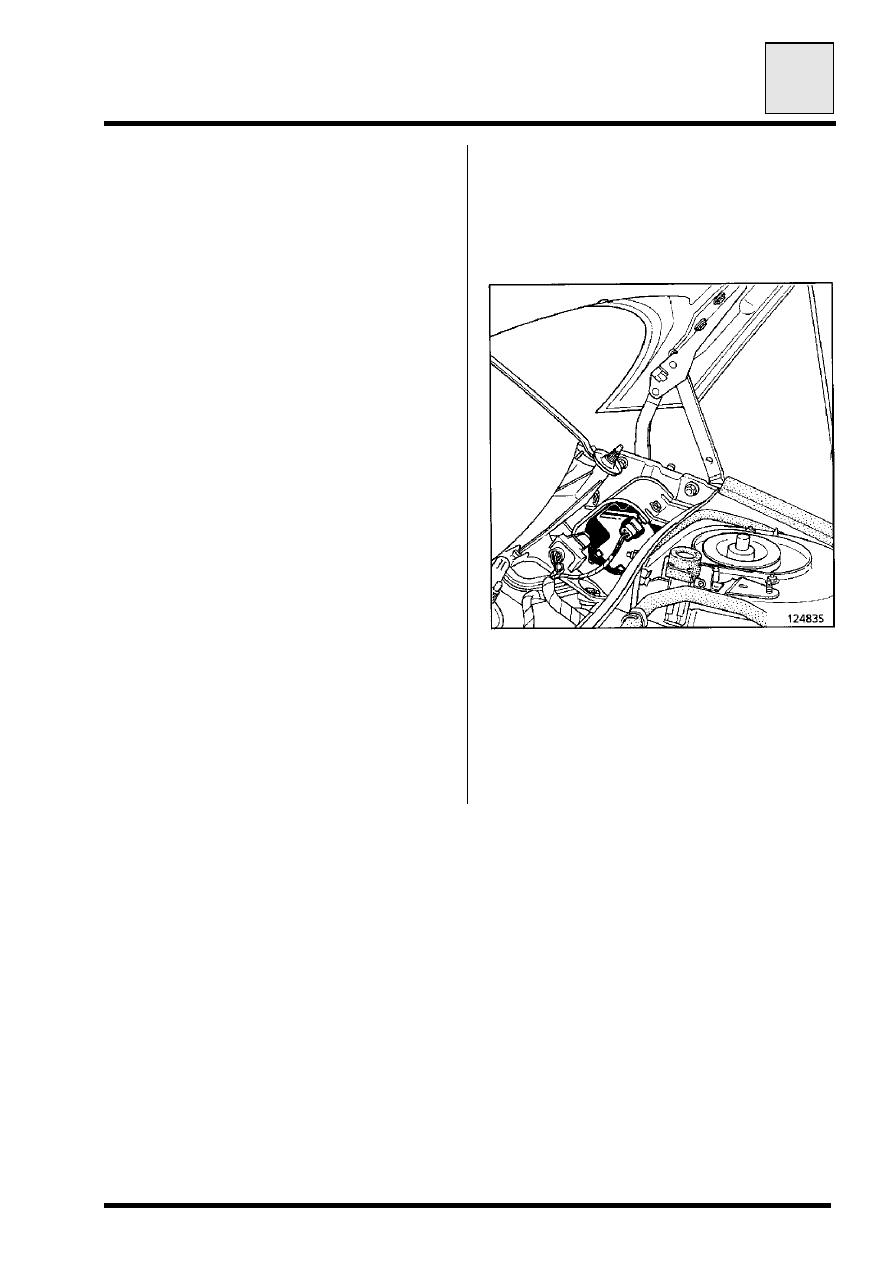

• Сирена с автономным питанием

закреплена на металлическом
кронштейне справа под решеткой
воздухозабора.

Для доступа к ней снимите:

− уплотнитель решетки воздухозабора;

− два поводка стеклоочистителей;

− решетку воздухозабора.

ОХРАННАЯ СИГНАЛИЗАЦИЯ

Охранная сигнализация

82

82-2

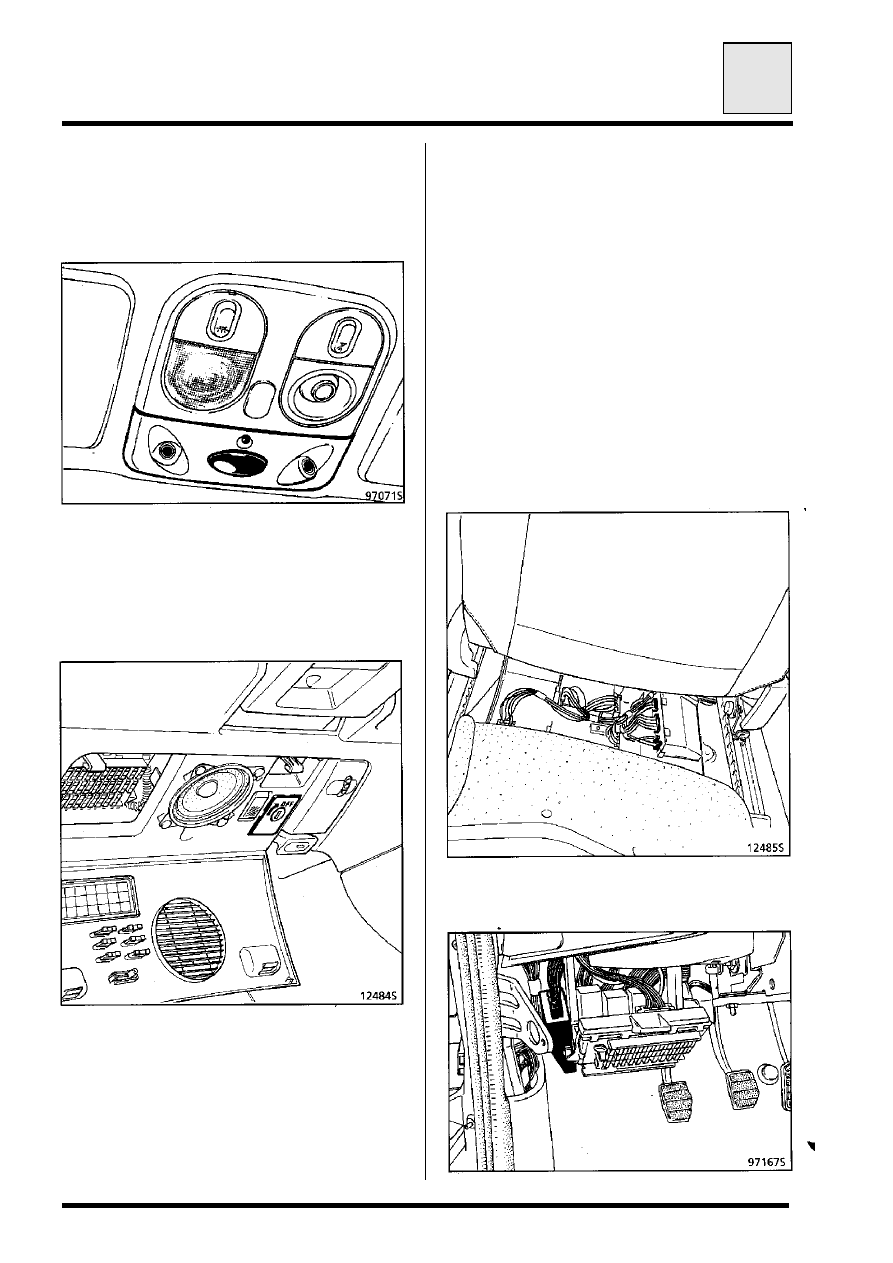

• Блок объемного контроля вместе с

приемником сигналов дистанционного
управления и индикаторной лампой
охранной сигнализации расположен на
потолочной консоли.

• Замок для активации или деактивации

охранной сигнализации (если он
установлен) расположен в нижней части
приборного щитка со стороны
пассажира. К этому замку подходит ключ
от перчаточного ящика.

Он позволяет отключить охранную
сигнализацию в случае неисправности
системы дистанционного управления.

После ремонта системы дистанционного
управления не забудьте снова включить
охранную сигнализацию, прежде чем
вернуть автомобиль владельцу.

ВНИМАНИЕ:

С 1997 года автомобили "Лагуна"

оснащаются новым единым блоком

декодера, сочетающим в себе функции

блока дистанционного управления и

декодера системы блокировки запуска

двигателя с кодовым ключом; на этих

автомобилях такой замок больше не

устанавливается.
В этом случае при самопроизвольном

включении охранной сигнализации

отключить ее можно путем включения

зажигания (информация передается через

приемное кольцо системы блокировки

запуска двигателя с кодовым ключом).
Чтобы предотвратить включение охранной

сигнализации, заприте двери вручную (не

пользуясь пультом дистанционного

управления).
• Блок охранной сигнализации закреплен

справа под сиденьем пассажира.

• Декодер закреплен на боковой стенке

соединительного блока салона

автомобиля.
